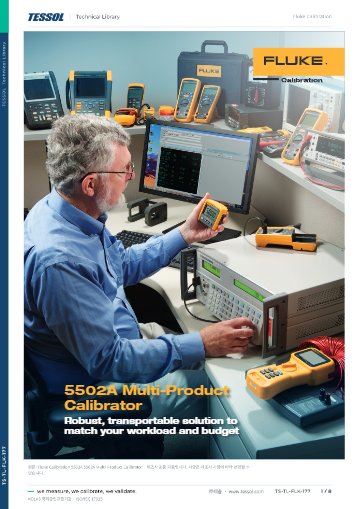

제품 자료
제품문의 구매하기

현장을 돌며 전기 계측기를⁣ 교정하는 이동형 다기능 교정기

Fluke Calibration 5502A 이동형 다기능 교정기⁣ DC 전압 : 0 ~ ±1020 V⁣ DC 전류 : 0 ~ 20.5 A⁣ AC 전압 : 1 mV ~ 1020 V

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 5502A는 저·중정확도 전기 계측기를 현장에서 교정하는 이동형 다기능 교정기(Multi-Product Calibrator)입니다. 탈착식 앞뒤 도어와 운반 케이스를 갖추고, 1020 V, 20.5 A, 1100 MΩ 범위를 99 % 신뢰수준 사양으로 출력합니다.

주파수 불확도는 25 ppm 미만이며, 52120A 증폭기와 코일을 조합하면 전류 범위를 최대 6000 A까지 넓힐 수 있습니다. 3.5자리와 4.5자리 멀티미터부터 클램프미터, 기록계, 데이터 로거까지 한 구성으로 순회 교정합니다. 이동 교정이 잦은 팀에 맞는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

1020 V

DC 전압 최대 출력

20.5 A

DC 전류 상한

25 ppm 미만

주파수 불확도

6000 A

52120A와 코일 조합 시 전류 상한

특징

5502A 이동형 교정기의⁣ 현장 교정 구성

핵심 특징현장에서 달라지는 점
탈착식 앞뒤 도어도어를 떼고 본체를 현장 설비 옆에서 사용하므로, 계측기를 교정실로 옮기지 않고 제자리에서 교정할 수 있습니다.
손잡이와 바퀴 달린 케이스장비를 케이스에 담은 채 옮기므로 이동 중 충격이 줄고, 순회 교정의 운반 부담도 덜 수 있습니다.
300 MHz·600 MHz 스코프 옵션5502A/3과 5502A/6 가운데 현장 스코프의 대역폭에 맞춰 고를 수 있어 필요 이상의 상위 옵션 비용을 피합니다.
52120A 전류 확장DC 100 A, AC 120 A까지 전류를 넓히고, 코일을 더하면 대전류 클램프도 같은 교정기로 교정할 수 있습니다.
내부·외부 보호 회로조작 실수로 인한 출력 손상을 줄여 현장 교정 중 장비가 멈출 위험을 낮춥니다.
MET/CAL Plus 연동절차 소프트웨어로 교정 순서를 자동화해 반복 교정의 작업자 편차를 줄입니다.

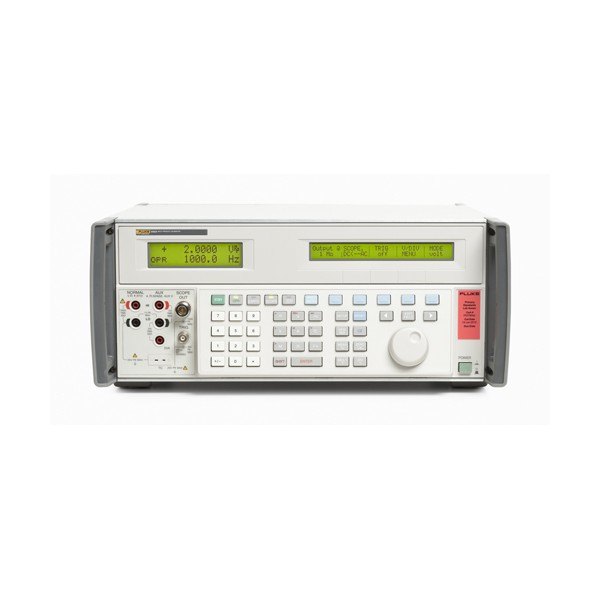

FLUKE CALIBRATION 5502A - 표시창과 키패드, 출력 단자가 있는 교정기 전면
표시창과 키패드, 출력 단자가 있는 교정기 전면

현장 운반

5502A 탈착식 도어와⁣ 운반 케이스 선택

5502A는 앞뒤 도어를 분리할 수 있고, 이동할 때는 용도에 맞는 케이스를 고릅니다. 5522A/CARRYCASE는 탈착식 앞뒤판을 단 채 옮기는 견고한 휴대 케이스이고, 55XXA/CASE는 바퀴가 달린 운반 케이스입니다. 이동 경로에 계단이 많다면 바퀴 달린 케이스와 손잡이 구성 중 어느 쪽이 유리한지 먼저 비교하세요.

  • 5500A/HNDL — 본체를 직접 들고 옮길 때 사용하는 측면 손잡이입니다.
  • Y5537 — 계측실 랙에 고정 설치하는 랙 설치 키트입니다.
  • 5500A/LEADS — 현장 연결용 테스트 리드 세트입니다.

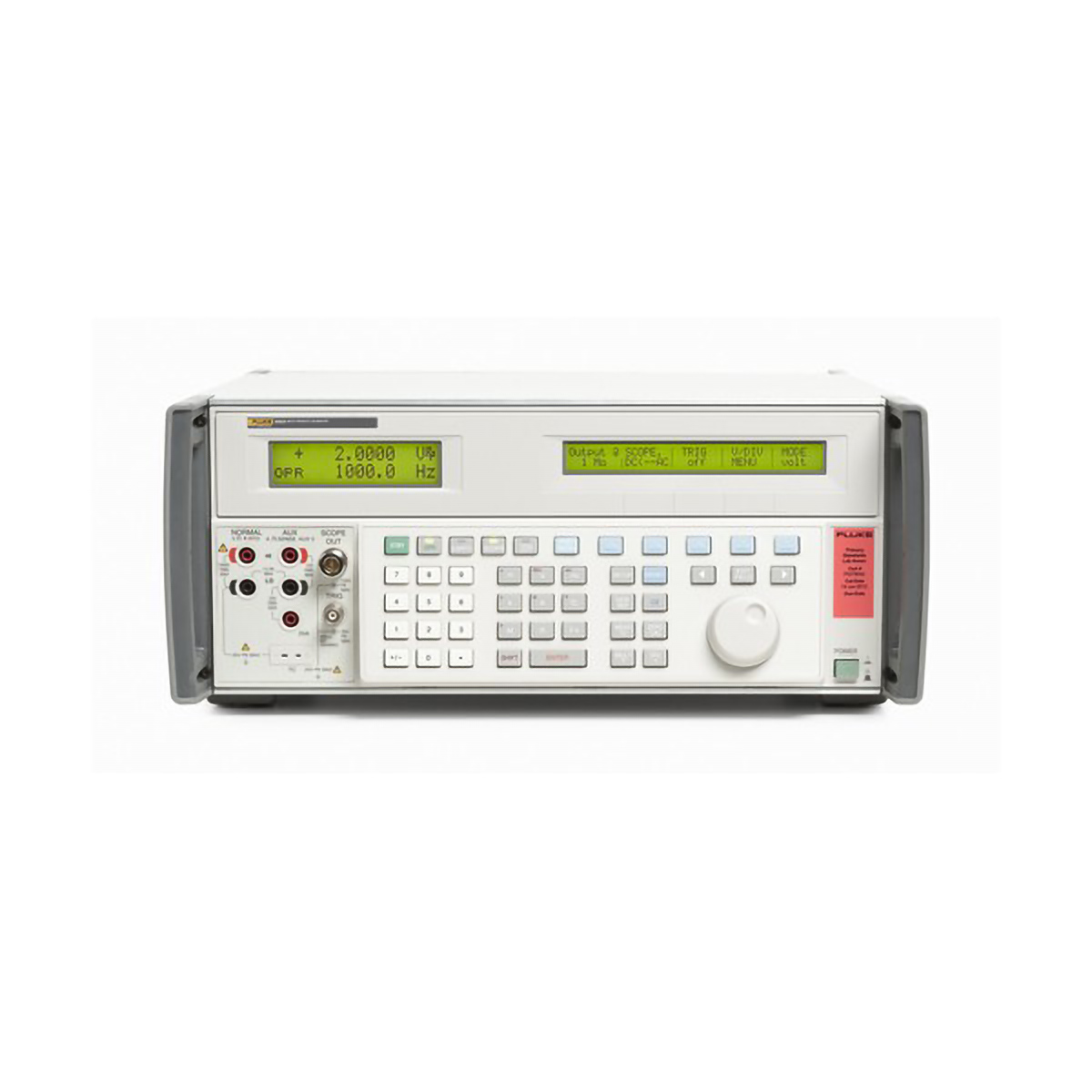

Fluke Calibration 5502A 다기능 교정기 제품 사진

도어를 분리해 설비 옆에 둔 5502A

도어를 떼면 전면 출력 단자와 후면 인터페이스가 모두 드러나 케이블을 짧게 연결할 수 있습니다. 리드가 짧아지면 전압 강하와 외부 잡음도 함께 줄어듭니다.

전류 확장

52120A와 코일로⁣ 전류 범위 확장

52120A는 DC 0 ~ 100 A, AC 0 ~ 120 A를 DC ~ 10 kHz 범위로 출력하며, 전류 코일을 더하면 최대 6000 A까지 넓힐 수 있습니다. 코일에는 5500A/COIL의 50턴 구성과 9100-200의 10턴·50턴 구성이 있으므로, 클램프의 집게 크기와 필요한 교정점을 기준으로 고르세요.

52120A와 5502A를 연결한 대전류 구성

5502A의 출력을 52120A 입력에 연결하고, 52120A 출력에 코일을 연결합니다. 구성이 한 단계 늘어나므로 교정점별로 각 장비의 정격 전류를 표로 정리해 두면 작업 중 실수를 줄일 수 있습니다.

사용 방법

5502A 다기능 교정기⁣ 원격 연결과 MET/CAL Plus 자동화

5502A는 뒷면의 RS-232 직렬 포트 두 개와 IEEE-488 포트로 PC에 연결합니다. IEEE-488로 원격 제어할 때는 talker/listener로만 동작하며, 교정 순서 자동화에는 Windows용 MET/CAL Plus를 사용합니다.

소프트웨어·도구하는 일
SERIAL 1 FROM HOSTPC(호스트)와 RS-232 직렬 통신
SERIAL 2 TO UUT피교정 계측기(UUT)와 직렬 통신
IEEE-488 포트IEEE-488.1·488.2 규격 버스로 자동 교정 시스템 연결
MET/CAL Plus교정 절차 작성·편집·시험, 결과 수집과 보고서 작성
MET/SUPPORT GoldMET/CAL Plus 사용자를 위한 연간 소프트웨어 지원 프로그램

처음 연결하는 순서

순서할 일
1PC와 연결할 인터페이스를 정하고 뒷면 SERIAL 1 FROM HOST 포트나 IEEE-488 포트에 케이블을 연결하세요.
2직렬 통신으로 피교정 계측기를 함께 제어하려면 SERIAL 2 TO UUT 포트에 계측기를 연결합니다.
3PC에 MET/CAL Plus를 설치하고 교정할 계측기에 맞는 절차를 준비하세요.
4절차를 실행하면 5502A가 절차에 따라 출력을 바꾸고 MET/CAL Plus가 결과를 기록합니다.

MET/CAL Plus 대신 BASIC 등으로 직접 절차를 작성해 RS-232로 제어할 수도 있습니다. 통신 설정과 원격 명령은 5502A Operators Manual의 5장(RS-232)과 6장(원격 명령)에 실려 있습니다.

사양

5502A 교정 범위와⁣ 상세 사양

항목사양
DC 전압0 ~ ±1020 V
DC 전류0 ~ 20.5 A
AC 전압1 mV ~ 1020 V, 10 Hz ~ 500 kHz
AC 전류29 µA ~ 20.5 A, 10 Hz ~ 30 kHz
저항0 Ω ~ 1100 MΩ
커패시턴스220 pF ~ 110 mF
주파수 불확도25 ppm 미만
위상 제어0.01°
전력 (팬텀 부하)20.9 kW
전압·주파수 곱1000 V @ 10 kHz, 330 V @ 100 kHz
파형사인, 사각, 삼각, 잘린 사인
열전대 (소스·측정)B, C, E, J, K, L, N, R, S, T, U (10 µV/°C, 1 mV/°C)
RTD (소스 온도)Pt 385-100 Ω, Pt 3926-100 Ω, Pt 3916-100 Ω, Pt 385-200 Ω, Pt 385-500 Ω, Pt 385-1000 Ω, PtNi 385-120 Ω (Ni120), Cu 427 10 Ω
DC 전압 Best 사양 (0 ~ 329.9999 mV)1년 ±(0.006 % + 3 µV)
사양 신뢰수준99 %
오실로스코프 교정 (옵션)레벨 사인파 5 mV ~ 5.5 Vpp, 50 kHz ~ 600 kHz, 에지 상승 시간 300 ps 미만, 다중 트리거 기능
스코프 옵션 모델5502A/3: 300 MHz, 5502A/6: 600 MHz
전류 부스트 증폭기 (52120A)0 ~ 100 A DC, 0 ~ 120 A AC, DC ~ 10 kHz, 전류 코일 사용 시 최대 6000 A
외형 치수17.8 × 43.2 × 47.3 cm
무게22 kg
소비 전력600 VA
인터페이스RS-232, IEEE 488
소프트웨어MET/CAL Plus, MET/SUPPORT Gold
교정 성적서ISO/IEC 17025 교정 보고서 포함
모델5502A 본체, 5502A/3 (300 MHz 스코프 옵션), 5502A/6 (600 MHz 스코프 옵션), MET/CAL-L (MET/CAL 라이선스 디스크)

활용 분야

순회 교정이 필요한⁣ 계측 현장

  • 디지털 멀티미터 — 3.5자리와 4.5자리 핸드헬드·벤치형 미터를 교정합니다.
  • 클램프미터·패널 미터 — 전류 클램프와 패널 미터의 지시 오차를 현장에서 점검합니다.
  • 기록계·데이터 로거 — 차트, XY, 오실로스코프 레코더와 데이터 로거의 입력 정확도를 교정합니다.
  • 설비 현장 교정 — 계측기를 떼어 옮기기 어려운 설비에 교정기를 직접 가져가 교정합니다.

선택 가이드

5502A와 상위 모델⁣ 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
저·중정확도 계측기를 현장에서 순회 교정할 때5502A탈착식 도어 설계에 300 MHz·600 MHz 스코프 옵션을 갖춰 현장 순회 교정에 맞습니다.
스코프를 1100 MHz까지 교정해야 할 때5522A5522A/1GHZ 옵션으로 1100 MHz까지 교정할 수 있고, 정확도 등급도 5502A와 다릅니다.
30.2 A 전류와 2 GHz 스코프가 필요할 때5560A 계열5560A 계열은 전류 상한이 30.2 A이며, 사양 신뢰수준은 95 %입니다.

구성·옵션

5502A 옵션 구성과⁣ 별도 구매 액세서리

  • 5502A/3 — 300 MHz 스코프 옵션입니다.
  • 5502A/6 — 600 MHz 스코프 옵션입니다.
  • 5522A/CARRYCASE, 55XXA/CASE — 탈착식 앞뒤판 휴대용과 바퀴 부착형 운반 케이스입니다.
  • 5500A/COIL, 9100-200 — 클램프미터 교정용 50턴, 10턴·50턴 코일입니다.
  • 5500A/HNDL, Y5537, 5500A/LEADS — 측면 손잡이, 랙 설치 키트, 테스트 리드입니다.
  • MET/CAL Plus, MET/SUPPORT Gold — 교정 자동화 소프트웨어입니다.

교정 관리

5502A 중간 점검과⁣ KOLAS 정기 교정

이동 교정이 잦은 장비는 교정 사이에 중간 점검을 두기도 하며, 이는 ISO/IEC 17025 6.4 장비 관리 요건과 관련됩니다. 점검 주기는 사용 이력을 보며 함께 정하세요. 5502A 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.
