IATF 16949 심사 전에 교정 프로그램 다시 짜기
IATF 16949 7.1.5에 맞는 교정 프로그램은 교정 대장과 성적서, 이탈 판정 기록이 하나로 이어져 있어야 합니다. 대장이 부서마다 따로 있으면 심사원이 계측기 한 대의 교정 이력을 물을 때 대장마다 답이 달라지기 때문입니다. 조항 요구를 대장의 칸으로 옮기고, 분류별 주기로 월 교정 부하를 계산하고, 이탈 영향 평가 순서를 정해 두는 데서 시작하세요.
점검 신호
교정 대장을 다시 짜야 한다는 신호

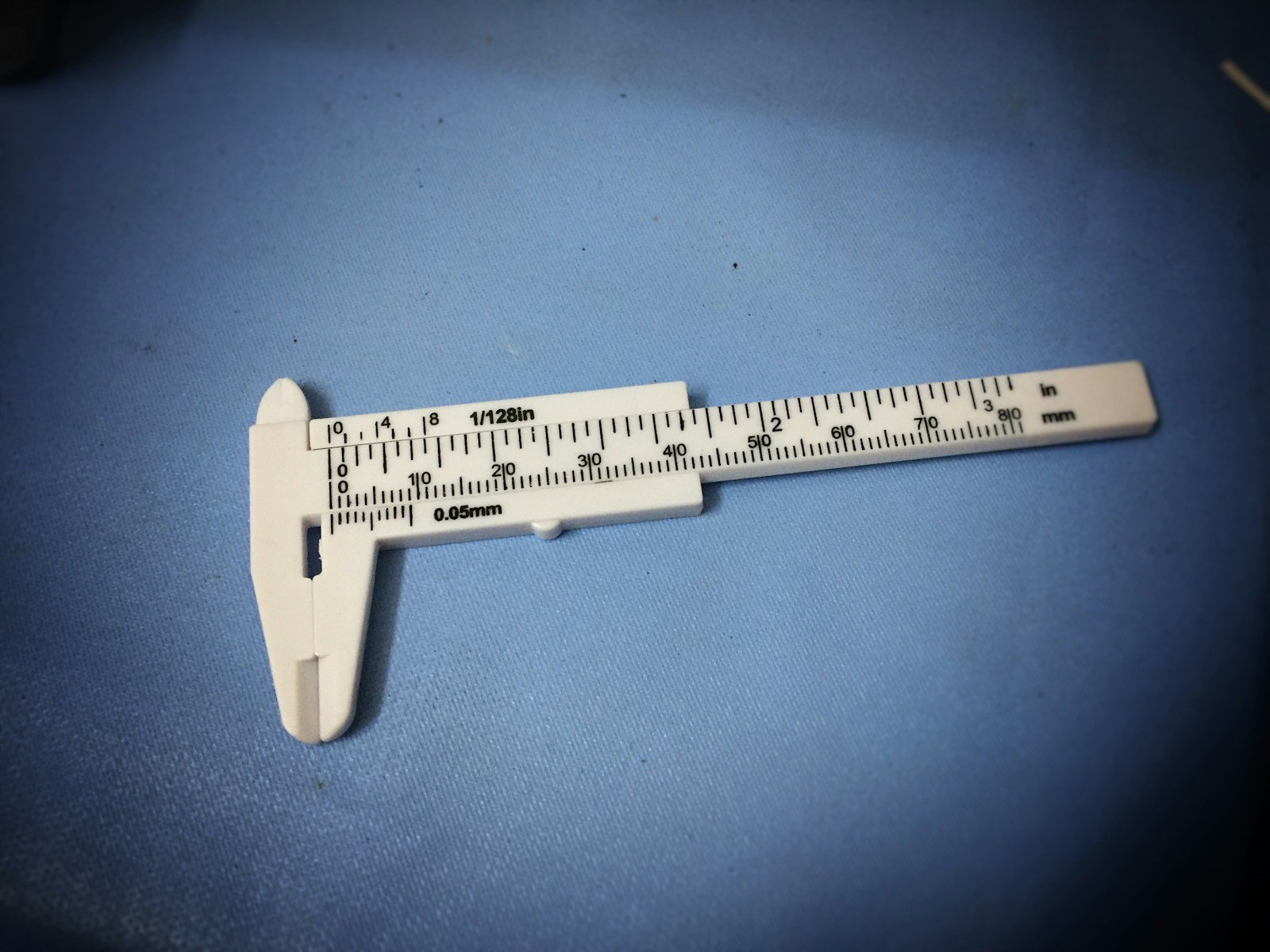

심사에서 막히는 곳은 대개 장비가 아니라 대장과 성적서, 이탈 판정 기록이 서로 이어지지 않는 지점입니다. 예를 들어 감독 심사를 앞두고 교정 대장을 열었더니 대장이 세 개이고, 같은 캘리퍼스가 두 파일에 서로 다른 기한으로 적혀 있다고 해 보겠습니다. 토크 렌치의 교정 시기와 이탈 여부를 물었을 때 찾아낸 성적서에는 인정 마크가 없고, 이탈 때 제품을 평가한 기록도 없습니다. 이런 상태라면 장비를 손보기 전에 대장, 성적서, 판정 기록을 잇는 프로그램부터 다시 짜야 합니다.
- 교정 대장이 부서마다 따로 있습니다
- 기한이 지난 계측기를 쓰던 중 발견한 적이 있습니다
- 성적서에 조정 전 값이 없는 경우가 있습니다
- 외부 성적서의 인정 마크와 범위를 확인하지 않습니다
- 직원 개인 공구나 고객 소유 게이지가 대장에 없습니다
- 교정 이탈 후 제품 영향 평가 절차가 문서로 없습니다
심사 조항을 대장 칸으로 옮기는 법
7.1.5의 요구는 읽기만 해서는 지키기 어렵습니다. 대장 한 행에 들어갈 칸과 발주 전 확인 절차로 바꿔 놓아야 실제 업무에서 지켜집니다.
| 근거 | 요지 | 대장·절차로 옮길 것 |
|---|---|---|
| IATF 16949 7.1.5.1.1 | 관리계획서 측정 시스템마다 MSA | 관리계획서 연결 칸, MSA 대상 표시 |
| 7.1.5.2.1 | 직원·고객 소유 장비, as found 값 | 소유 구분 칸, 조정 전 값, 영향 평가 양식 |
| 7.1.5.3.1 · 7.1.5.3.2 | 내부 시험소 범위 문서, 외부는 ISO/IEC 17025 인정 범위 | 사내 교정 범위 문서, 발주 전 범위 확인 |
| IATF FAQ 6·7·14 | 같은 특성 계기 MSA 묶음, 인라인 장비 제외, 인정 마크 | 그룹 기준 문서화, 라인·시험실 구분 |
| ILAC P10 · G24, KOLAS-G-008 | 인정 교정기관이 우선 소급 경로, 주기는 사용자가 결정 | 공인 성적서, 주기 검토 기록 |
표의 조항 요지는 유료 원문을 옮기지 않고 요약한 것입니다. 소급성, 즉 국가 표준까지 이어지는 교정 근거는 인정 마크가 있는 공인 성적서로 확보하는데, FAQ 14에 따르면 마크가 없는 성적서는 근거로 인정되지 않습니다. 또 교정은 기준과의 일치를, MSA는 사람과 방법까지 포함한 산포를 보는 일이라 둘은 서로 대신할 수 없습니다.
분류별 대수에서 출발하는 대장 설계
계측기를 세 분류로 나누고 분류별 주기를 곱하면 한 해 교정 건수와 월 부하가 나옵니다. 이 숫자가 있으면 일정이 한 달에 몰리지 않게 미리 조정할 수 있습니다. 예를 들어 관리 대상이 600대라면 관리계획서 측정 시스템 150대, 간접 영향 300대, 참고용 150대로 나눠 볼 수 있습니다. 초기 주기는 제조사 권고와 사용 빈도로 정한 설명용 예시입니다.
| 분류 | 대수 | 초기 주기 | 연간 교정 건수 | 관리 방식 |
|---|---|---|---|---|
| A · 관리계획서 측정 시스템 | 150 | 6개월 또는 12개월 | 약 225(절반 6개월 가정) | 외부 공인 교정 + 중간점검 + MSA |
| B · 간접 영향 | 300 | 12개월 | 300 | 외부 교정 또는 사내 검증 |
| C · 참고용 | 150 | 교정 제외 | 0 | 참고용 식별 표시 |
| 합계 | 600 | 약 525 | 월 평균 약 44건 |

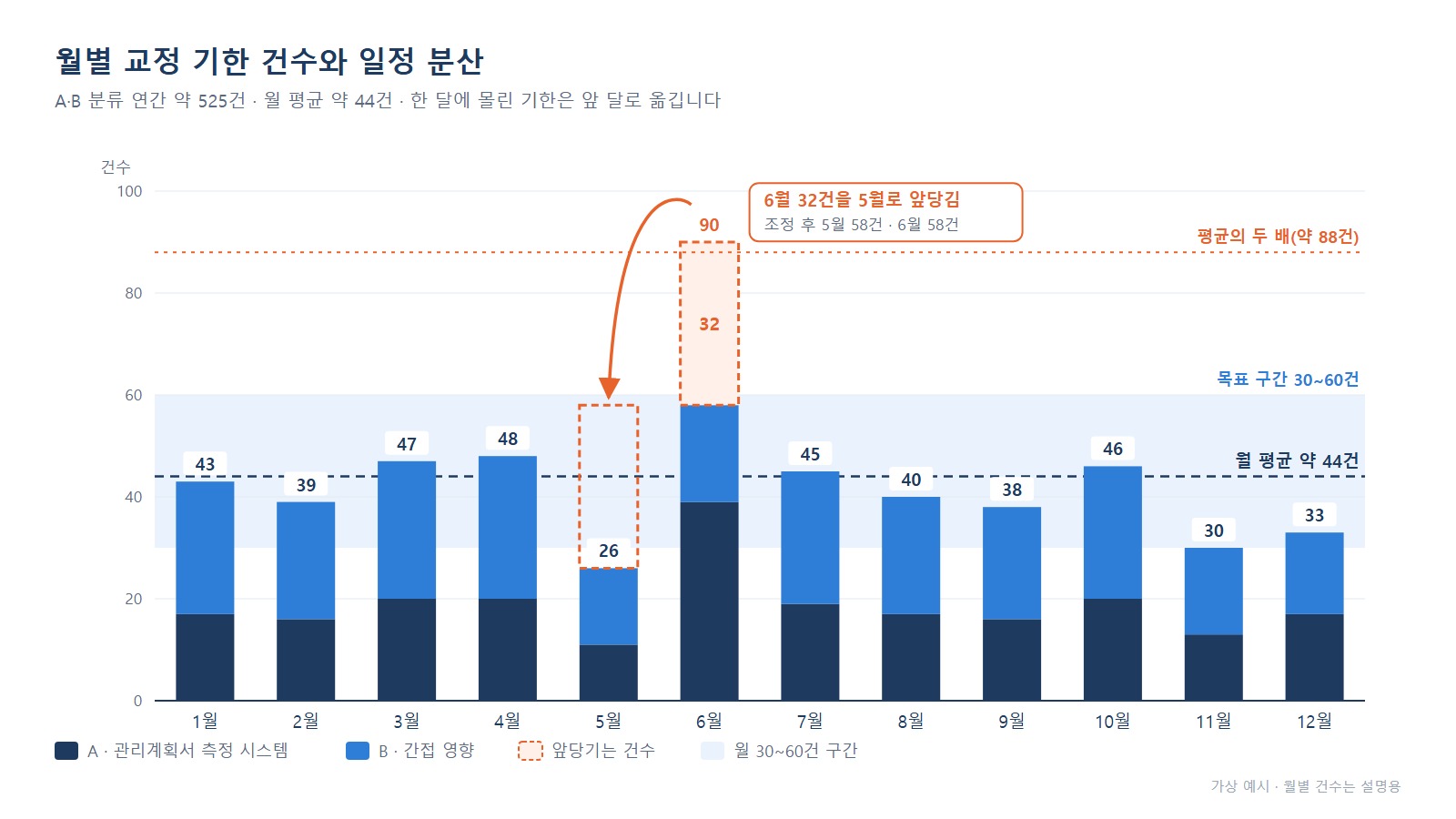

같은 달에 몰린 기한이 월 평균의 두 배를 넘으면 일부를 앞당겨 월 30~60건으로 고르게 나눕니다. 교정이 한 달에 몰리면 대체 장비가 모자라고, 결국 기한이 지난 계측기를 쓰게 될 위험이 커지기 때문입니다. 교정 이력이 2회 이상 쌓인 장비는 ILAC G24 방법으로 주기를 조정합니다.
대장이 수백 행을 넘으면 소프트웨어로
대장이 수백 행을 넘고 부서가 셋 이상이면 엑셀 공유만으로는 기한 누락을 막기 어렵습니다. 이럴 때는 Fluke Calibration MET/TEAM 같은 교정 관리 소프트웨어에 장비 등록, 주기, 작업지시서, 성적서를 한 데이터베이스로 모읍니다. 교정 기한이 다가온 장비를 골라 보여 주는 리콜 보고서도 여기서 나옵니다.

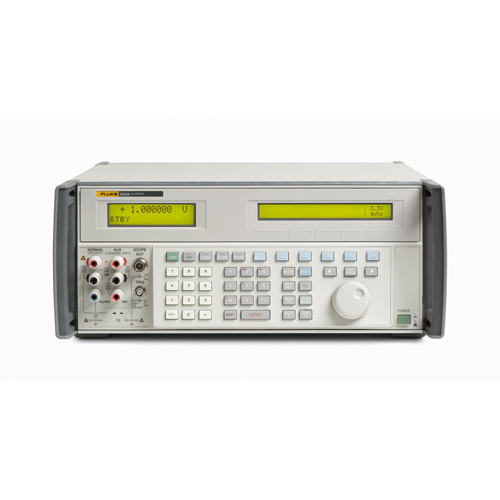

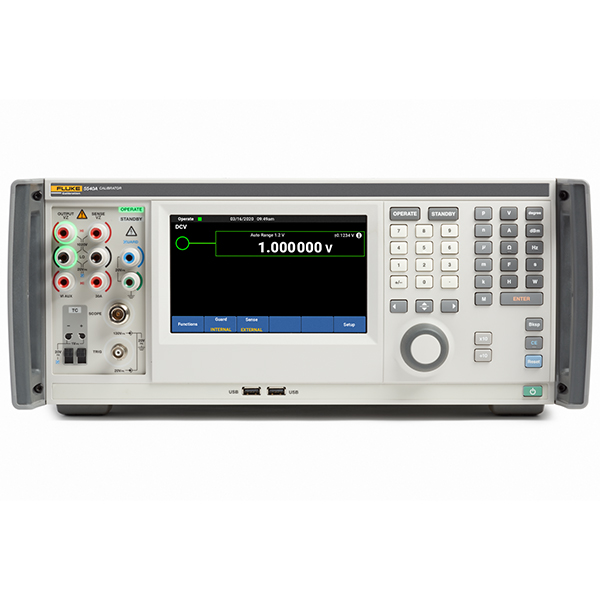

외부 교정은 KOLAS 공인 교정으로 받고, 교정 대기가 길어지면 5560A 다기능 교정기와 표준 온도센서로 사내 교정을 더할 수 있습니다. 이미 5522A가 있다면 그대로 써도 됩니다.
| 구성 | 구성품 | 맞는 곳 | 다음 단계 신호 |
|---|---|---|---|
| 시작형 | 통합 대장 정비 + 외부 공인 교정 | 계측기 수백 대 이하, 사내 교정 없음 | 기한 추적 주간 작업 시간 증가 |
| 표준형 | 시작형 + MET/TEAM 1식 | 여러 부서·라인, 심사 대응 빈번 | 전기 계측기 외주 교정 건수 증가 |
| 확장형 | 표준형 + 5560A + 표준 온도센서 | 전기·온도 계측기 다수, 교정 대기 문제 | 사내 교정 품목 증가, 인정 취득 검토 |
사내 교정을 하려면 교정기를 사기 전에 내부 시험소 범위 문서와 절차, 인원 역량, 환경 기록부터 갖춰야 합니다. 사내 기준기는 그 뒤로도 계속 외부 공인 교정을 받아 소급성을 이어 갑니다.
알림과 이탈 평가, 순서를 미리 정해 두세요
알림 사슬은 사람 이름이 아니라 직책으로 정해 두어야 담당자가 바뀌어도 끊기지 않습니다. MET/TEAM의 리콜 보고서와 3단계 이메일 에스컬레이션을 쓴다면 아래 규칙에 맞춰 설정하면 됩니다.
- 기한 30일 전: 리콜 보고서를 담당·부서장에게 보내 2주 안에 일정을 확정합니다
- 기한 경과: 품질팀·생산 책임자까지 알리고 당일 격리합니다
- 결과 이탈: as found 값이 허용 기준 밖이면 품질 책임자가 즉시 평가합니다
- 주기 검토: 이력이 2회 이상인 장비는 교정 관리자가 연 1회 검토합니다

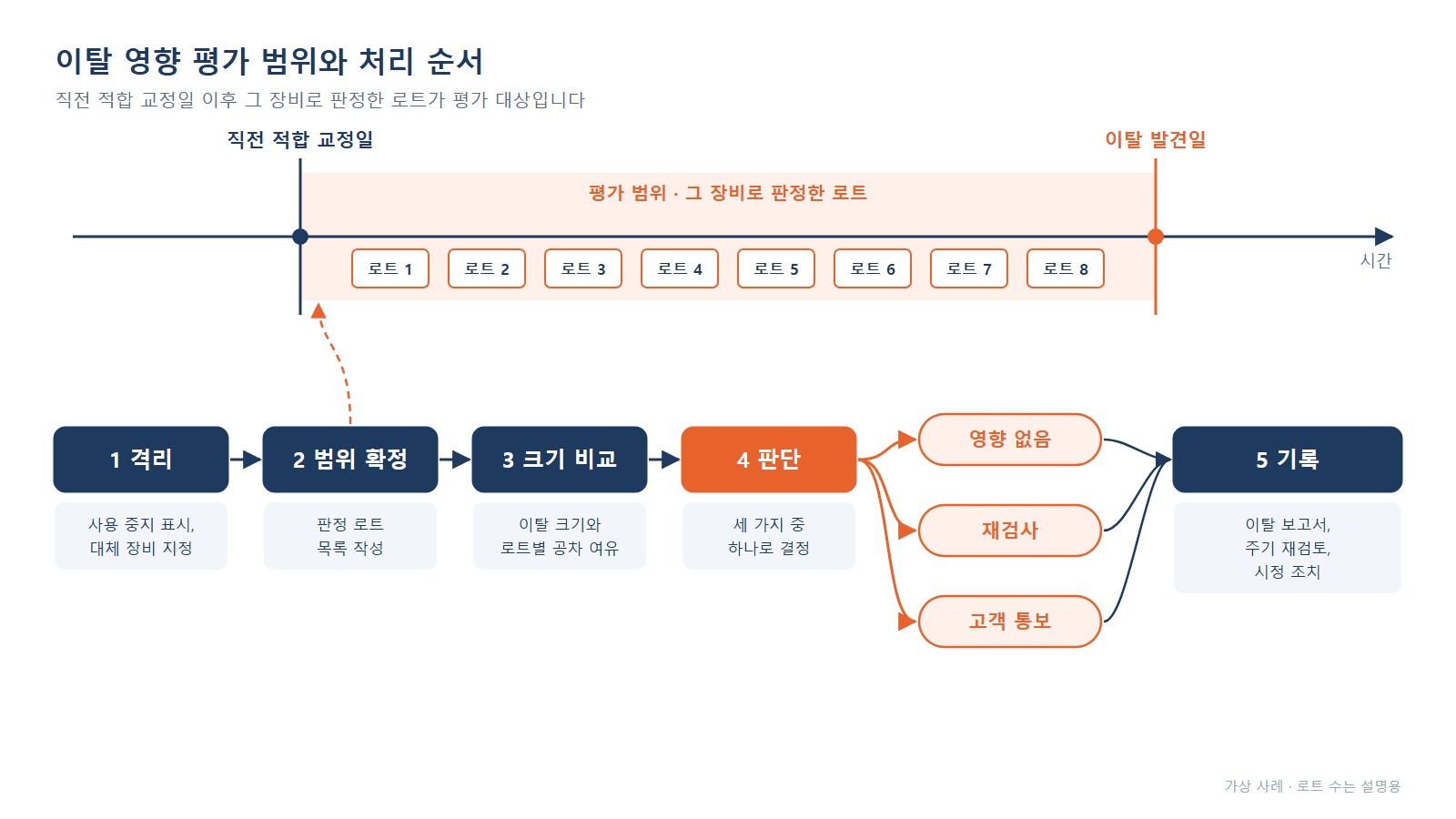

이탈이 나왔다고 해서 제품을 모두 회수하는 것은 아닙니다. 이탈 크기와 로트별 공차 여유를 비교해 영향을 판단하고, 판단 범위는 직전 적합 교정일 이후 그 장비로 판정한 로트입니다. 순서를 아래처럼 고정해 두면 처음 맡은 담당자도 단계를 빠뜨리지 않습니다.
- 격리: 사용 중지 표시, 대체 장비 지정
- 범위 확정: 직전 적합 교정일 이후 그 장비로 판정한 로트 목록 작성
- 크기 비교: 이탈 크기와 로트별 공차 여유 비교
- 판단: 영향 없음, 재검사, 고객 통보 중 하나로 결정
- 기록: 이탈 보고서, 주기 재검토, 시정 조치
크기를 비교하려면 성적서에 조정 전 값이 있어야 합니다. 외부 교정을 발주할 때 as found(조정 전)·as left(조정 후) 값을 함께 요구하세요.
도입은 현물 대조부터
여덟 주 일정 가운데 가장 오래 걸리는 일은 대장과 현장 장비를 하나씩 맞춰 보는 현물 대조입니다.
| 주차 | 하는 일 | 산출물 |
|---|---|---|
| 1~2주 | 부서별 대장 통합, 현물 대조 | 통합 대장, 미등록 장비 목록 |
| 3~4주 | A·B·C 분류, 관리계획서 연결, 외부 기관 인정 범위 대조 | 분류 기준서, MSA 대상 목록, 기관별 품목 대조표 |
| 5주 | 교정 관리 소프트웨어 설치, 데이터 이관 | 자산 데이터, 사용자 권한표 |
| 6~7주 | 알림 설정, 이탈 평가 양식, 교육·시운전 | 알림 규칙서, 평가 양식, 교육 기록 |
| 8주 | 운영 시작, 첫 월간 리콜 회의 | 운영 절차서, 회의록 |
대장에만 있는 장비와 현장에만 있는 장비를 모두 찾아내야 하니 시간이 걸릴 수밖에 없습니다. 이 작업을 건너뛰고 소프트웨어부터 들여오면 틀린 대장이 더 빨리 퍼질 뿐입니다.
상담 전에 준비할 대장 파일과 자료
대장 파일과 측정 시스템 목록만 있으면 분류 기준과 월 교정 부하를 첫 상담에서 함께 계산해 볼 수 있습니다.
- 현재 사용하는 교정 대장 파일 전부
- 관리계획서의 측정 시스템 목록
- 최근 1년 외부 교정 성적서 몇 장
- 최근 심사 지적 사항
- 사내 교정을 고려하는 계측기 종류와 수량
관련 제품
자주 묻는 질문
엑셀 교정 대장으로도 IATF 16949 심사를 받을 수 있나요?
받을 수 있습니다. IATF는 관리 도구를 정해 두지 않았습니다. 다만 계측기가 수백 대를 넘고 부서가 여럿이면 기한 누락이 생기기 쉬우니 교정 관리 소프트웨어를 검토해 보세요.
IATF 16949에서는 모든 계측기를 공인 교정해야 하나요?
그렇지는 않습니다. 외부 시험소를 쓴다면 그 교정 서비스가 ISO/IEC 17025 인정 범위에 있거나 고객 수용 증거가 있어야 하고, 사내 교정이라면 내부 시험소 범위를 문서로 정해 두어야 합니다.
계측기 교정 주기는 누가 정하나요?
장비를 쓰는 회사가 정합니다. 교정기관이 성적서에 주기를 적는 것은 고객과 합의한 경우뿐이고, 교정 이력이 2회 이상 쌓이면 ILAC G24 방법으로 주기를 검토합니다.
교정 이탈이 나오면 출하한 제품을 모두 회수해야 하나요?
아닙니다. 직전 적합 교정일 이후 판정한 로트를 대상으로 이탈 크기와 로트별 공차 여유를 비교해 영향을 판단합니다. 의심 제품이 이미 출하됐다면 고객에게 알리세요.
