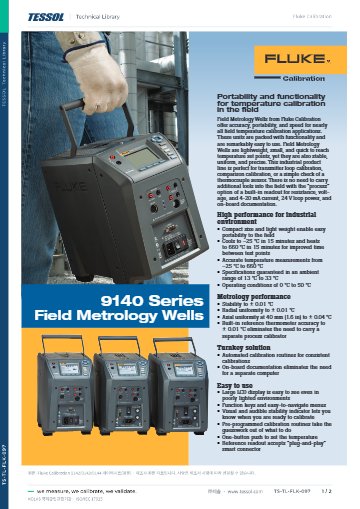

제품 자료: 데이터시트(영문)

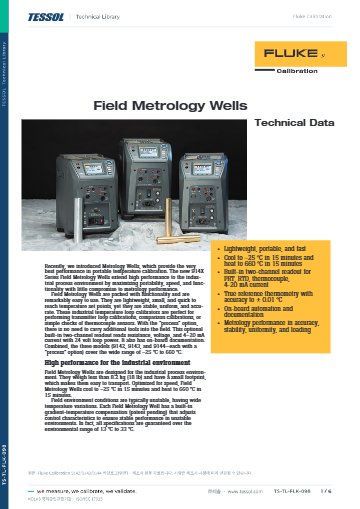

카탈로그(영문)

사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

온도가 고른 150 mm 웰로
센서를 교정하는 현장 드라이웰

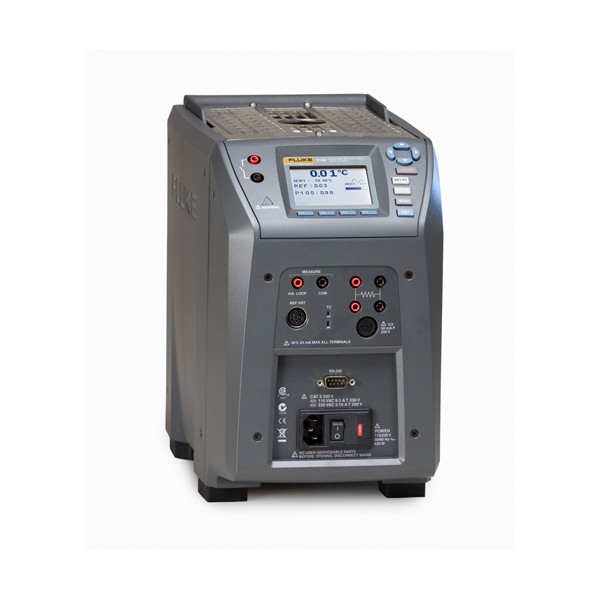

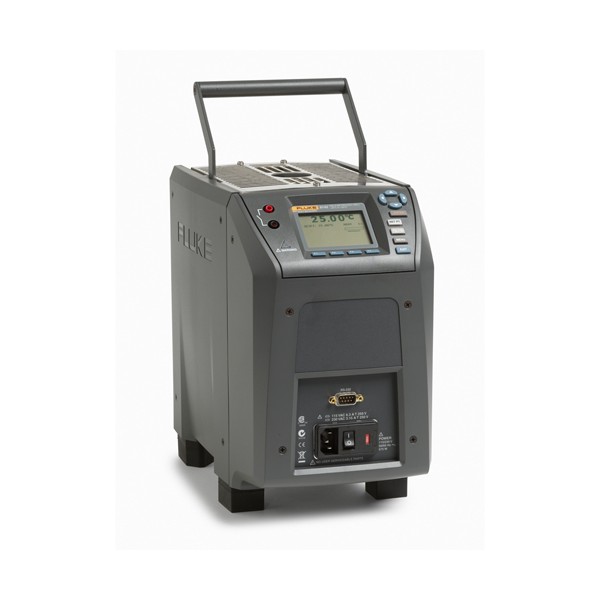

Fluke Calibration 9142 · 9143 · 9144 Field Metrology Well

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9142·9143·9144는 −25~660 °C를 세 모델로 나눠 담당하는 현장용 드라이웰(Field Metrology Well)입니다. 듀얼존 제어로 150 mm 웰의 축방향 균일도를 확보해 RTD·열전대·온도 트랜스미터를 설비 현장에서 교정할 수 있습니다.

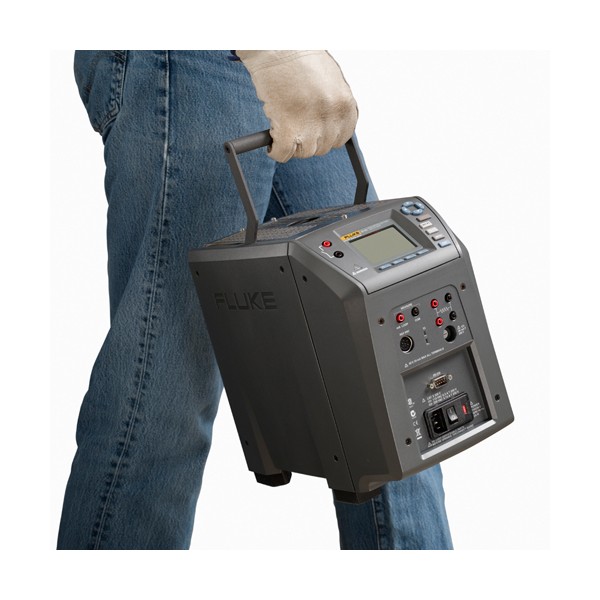

9144는 고온 구간을 15분에 가열하고, 9143은 33 → 350 °C를 5분에 올려 현장 대기 시간이 짧습니다. 표시 정확도 ±0.2 °C(9142·9143)와 Ø6.35 mm 프로브 4개를 넣었을 때의 적재 영향까지 온도점별로 공개하므로 교정 불확도 예산을 바로 세울 수 있습니다. 세 모델 모두 8.2 kg 이하라 현장으로 옮기기 쉬우며, (주)테솔이 국내에 공식 공급합니다.

3개 모델

9142 · 9143 · 9144가 온도 대역을 분담

150 mm

세 모델 공통 웰 깊이

±0.006 °C

9142 적재 영향, 전 범위

8.16 / 7.3 / 7.7 kg

9142 / 9143 / 9144 무게

특징

9142·9143·9144
현장용 드라이웰의 특징

핵심 특징	현장에서 달라지는 점
듀얼존 제어	웰의 두 구역을 따로 제어해 150 mm 깊이의 축방향 균일도를 확보하므로 긴 프로브도 침적 깊이에 따른 오차를 줄여 교정할 수 있습니다.
150 mm 웰 공통	세 모델이 같은 깊이를 사용하므로 모델이 바뀌어도 프로브 침적 절차와 불확도 예산 구조를 그대로 다시 사용할 수 있습니다.
경사 온도 보정	불안정한 환경에서도 온도 기울기를 내장 보정으로 보상해 현장 설치 위치에 따른 편차를 줄입니다.
균일도·적재 영향 공개	축방향·반경방향 균일도와 적재 영향을 모델별 온도점으로 제시하므로 교정 불확도 계산에 값을 바로 대입할 수 있습니다.
-P 공정 버전 리드아웃	기준 PRT와 RTD·열전대 입력, mA 측정과 24 V 루프 전원을 더해 센서와 트랜스미터 루프를 한 자리에서 확인할 수 있습니다.
자동·수동 열 스위치 시험	온도 스위치의 동작·복귀 온도를 자동과 수동 두 방식으로 시험해 데드밴드를 기록할 수 있습니다.

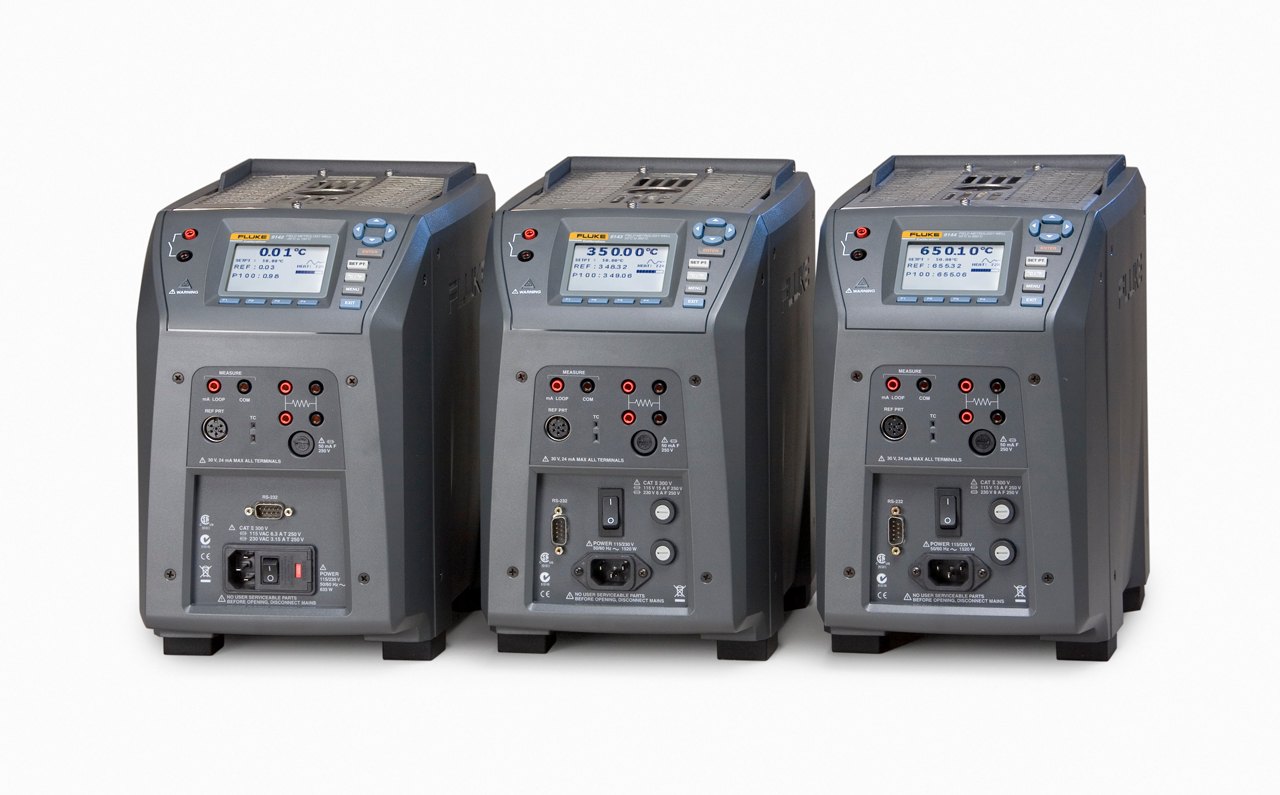

현장용 드라이웰 3종을 나란히 놓은 모습

균일도 평가

온도점별 사양을
읽는 방법

EURAMET cg-13 평가 항목 공개

EURAMET cg-13은 드라이블럭을 축방향 균일도, 보어 간 온도차, 적재 영향, 30분 안정도, 히스테리시스로 평가합니다. 9142 시리즈는 이 항목을 모델별·온도점별로 공개하므로 교정 불확도 예산을 세울 때 숫자를 그대로 대입하면 됩니다. 9144의 축방향 균일도는 50 °C에서 ±0.05 °C이지만 고온점에서는 ±0.5 °C로 넓어지므로, 단일값이 아니라 온도점별 값으로 판단하세요.

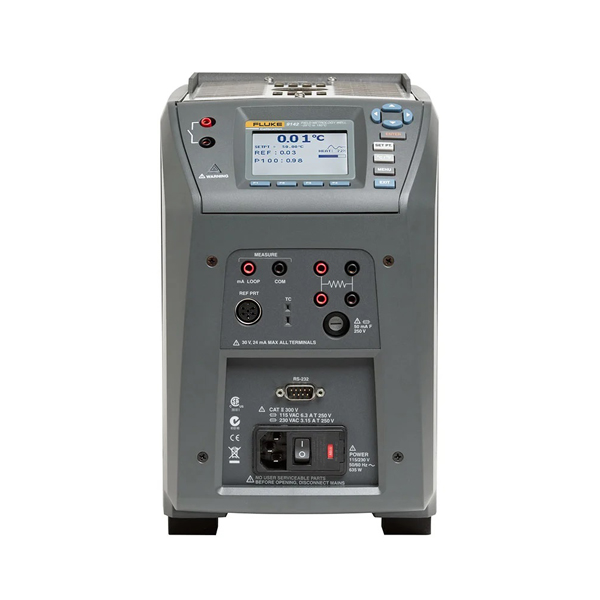

공정 버전

-P 버전의
리드아웃 구성

-P 버전은 4선 기준 PRT 리드아웃(−25 °C에서 ±0.010 °C부터 고온점에서 ±0.070 °C까지), RTD 리드아웃, 열전대 리드아웃, 4~24 mA 측정과 24 V DC 루프 전원을 더합니다. 기준 PRT 리드아웃은 6핀 DIN 커넥터로 연결하며 ITS-90, CVD, IEC-751, 저항 특성화를 지원합니다. 판독 정확도에는 프로브 불확도와 특성화 오차가 포함되지 않으므로, 교정된 기준 PRT와 조합해 불확도를 계산하세요.

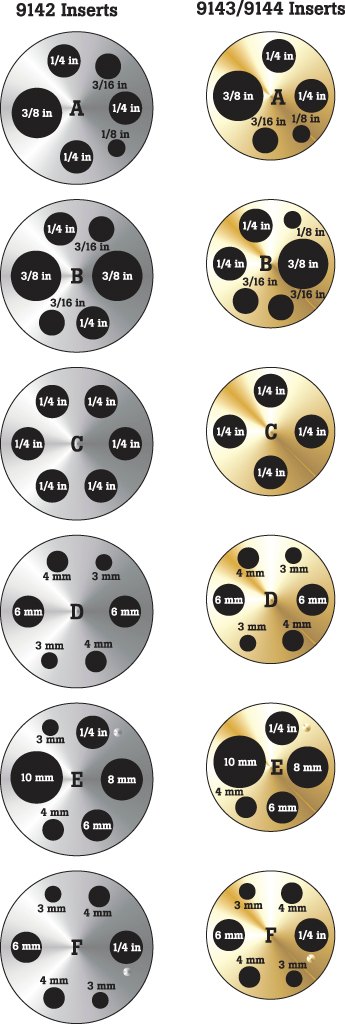

크기별 구멍이 가공된 드라이웰 삽입 인서트 종류

교정 관리

현장 교정 기록과
교정 주기

국내 GMP는 시험기기와 계측기, 기록계를 미리 정한 계획서에 따라 정기적으로 교정하고 기록하도록 요구합니다. 현장 센서 교정 결과를 -P 버전과 1586A Super-DAQ로 자동 기록하면 점검 대응이 쉬워집니다. 드라이웰 자체도 교정 성적서와 함께 출하되며, 이후에는 정기 교정으로 표시 정확도를 유지하세요. 드라이웰의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사양

9142·9143·9144
온도점별 비교 사양

항목	9142	9143	9144
온도 범위 (23 °C 기준)	−25 ~ 150 °C	33 ~ 350 °C	50 ~ 660 °C
표시 정확도	±0.2 °C 전 범위	±0.2 °C 전 범위	±0.35 °C(50 · 420 °C) · ±0.5 °C(660 °C)
안정도	±0.01 °C 전 범위	±0.02 °C(33 · 200 °C) · ±0.03 °C(350 °C)	±0.03 °C(50 °C) · ±0.04 °C(420 °C) · ±0.05 °C(660 °C)
축방향 균일도 (40 mm)	±0.05 °C 전 범위	±0.04 °C(33 °C) · ±0.1 °C(200 °C) · ±0.2 °C(350 °C)	±0.05 °C(50 °C) · ±0.35 °C(420 °C) · ±0.5 °C(660 °C)
반경방향 균일도	±0.01 °C 전 범위	±0.01 °C(33 °C) · ±0.015 °C(200 °C) · ±0.02 °C(350 °C)	±0.02 °C(50 °C) · ±0.05 °C(420 °C) · ±0.10 °C(660 °C)
적재 영향 (Ø6.35 mm 기준 프로브 + Ø6.35 mm 프로브 3개)	±0.006 °C 전 범위	±0.015 °C 전 범위	±0.015 °C(50 °C) · ±0.025 °C(420 °C) · ±0.035 °C(660 °C)
히스테리시스	0.025	0.03	0.1
가열 시간	23 → 140 °C 16분 · 23 → 150 °C 23분 · −25 → 150 °C 25분	33 → 350 °C 5분	50 → 660 °C 15분
냉각 시간	23 → −25 °C 15분	350 → 33 °C 32분 · 350 → 100 °C 14분	660 → 100 °C 25분 · 660 → 50 °C 35분
인서트 바깥지름	30 mm	25.3 mm	24.4 mm
무게	8.16 kg	7.3 kg	7.7 kg
전원 (50/60 Hz)	100 ~ 115 V(±10 %) 635 W · 230 V(±10 %) 575 W	100 ~ 115 V(±10 %) 1400 W · 230 V(±10 %) 1800 W	100 ~ 115 V(±10 %) 1400 W · 230 V(±10 %) 1800 W

시리즈 공통 사양

항목	사양
웰(침적) 깊이	150 mm
분해능	0.01°
디스플레이	LCD, °C · °F 선택
크기 (높이 × 폭 × 깊이)	290 × 185 × 295 mm
동작 환경	0 ~ 50 °C, 0 ~ 90 %RH 비응축
사양 보장 환경	13 ~ 33 °C (온도 범위 제외)
컴퓨터 인터페이스	RS-232
자동화	1586A Super-DAQ로 센서 교정 자동화
교정	교정 성적서 포함
-P 기준 PRT 리드아웃 정확도 (4선)	−25 °C ±0.010 · 0 °C ±0.015 · 50 °C ±0.020 · 150 °C ±0.025 · 200 °C ±0.030 · 350 °C ±0.040 · 420 °C ±0.050 · 660 °C ±0.070 (°C)
-P 기준 저항 범위 · 정확도	0 ~ 400 Ω · 0 ~ 42 Ω ±0.0025 Ω · 42 ~ 400 Ω ±60 ppm
-P 기준 특성 · 연결	ITS-90 · CVD · IEC-751 · 저항, Infocon 6핀 DIN
-P RTD 리드아웃 정확도	NI-120 ±0.015 °C(0 °C) · PT-100(385 · 3926 · JIS) ±0.02 °C(0 °C)
-P RTD 저항 범위 · 정확도	0 ~ 400 Ω · 0 ~ 25 Ω ±0.002 Ω · 25 ~ 400 Ω ±80 ppm
-P RTD 특성 · 연결	PT-100(385 · JIS · 3926) · NI-120 · 저항, 4단자 입력(4선, 2 · 3선은 점퍼 사용)
-P 열전대 리드아웃 정확도	J ±0.7 · K ±0.8 · E ±0.7 · L ±0.7 · N ±0.9 · C ±1.1 · R ±1.4 · M ±1.4 · S ±1.5 °C(660 °C) · T ±0.8 °C(400 °C) · U ±0.75 °C(600 °C)
-P 열전대 전압 범위 · 정확도	−10 ~ 75 mV · 판독값의 0.025 % + 0.01 mV
-P 냉접점 보상 정확도	±0.35 °C (주위 13 ~ 33 °C)
-P 열전대 연결	소형 커넥터
-P mA 범위 · 연결	교정 4 ~ 22 mA · 사양 4 ~ 24 mA, 2단자 입력
-P 루프 전원	24 V DC
-P 전자회로 온도 계수	범위의 ±0.005 %/°C (0 ~ 13 °C, 33 ~ 50 °C)

활용 분야

Field Metrology Well이
쓰이는 현장 교정

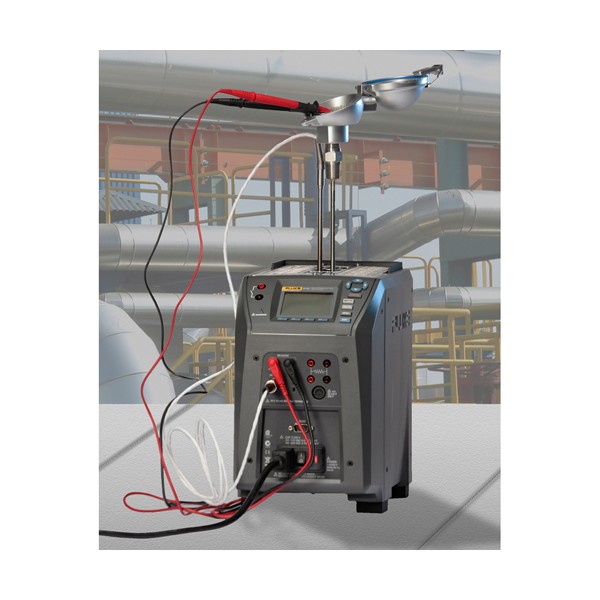

공정 센서 현장 교정 — 설비의 RTD와 열전대를 떼어 내지 않고 설치 현장에서 교정합니다.
트랜스미터 점검 — -P 버전으로 센서 입력과 4~20 mA 루프 출력을 함께 확인합니다.
제약·식품 공장 교정 — GMP 계획서에 따른 정기 교정을 현장에서 수행합니다.
고온 센서 교정 — 9144로 열전대와 고온 센서를 점검합니다.
교정 불확도 예산 작성 — 온도점별 균일도와 적재 영향 값을 불확도 계산에 대입합니다.

선택 가이드

교정 온도 범위에 맞는
9142·9143·9144 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
저온부터 150 °C까지 필요할 때	9142	−25 ~ 150 °C에서 안정도 ±0.01 °C, 적재 영향 ±0.006 °C로 세 모델 중 가장 작습니다.
33 ~ 350 °C 중온 센서를 교정할 때	9143	33 → 350 °C를 5분에 올리고 인서트 바깥지름이 25.3 mm입니다.
고온 센서와 열전대를 교정할 때	9144	50 ~ 660 °C 고온 영역을 담당하며, 균일도는 온도점별 값으로 판단하세요.
더 작고 가벼운 점검용이 필요할 때	9103 · 9140	표시 정확도 ±0.25 / ±0.5 °C의 점검용 드라이웰입니다.
기준 PRT 리드아웃과 루프 측정이 필요할 때	-P 버전	기준 PRT, RTD, 열전대, mA 입력과 24 V 루프 전원을 추가해 루프 점검까지 한 대로 할 수 있습니다.

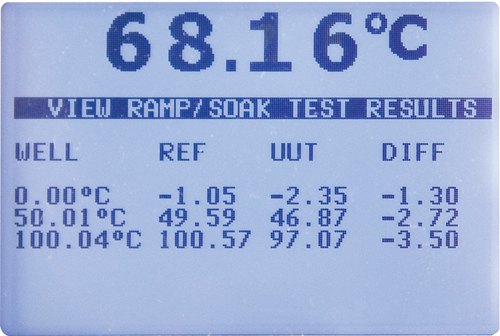

드라이웰 표시창의 램프·소크 시험 결과 화면

구성·옵션

9142 시리즈 인서트와
주문 품번

품번	설명
9142-X · 9143-X · 9144-X	드라이웰 본체, 인서트 A ~ F 중 지정
-P 모델	공정 버전, 기준 PRT · RTD · 열전대 · mA 입력 추가
INSZ · INSY	INSZ 알루미늄 블랭크 · INSY 구멍 최대 8개 맞춤형
9142-CASE	9142 휴대용 케이스

9142 시리즈와 함께 보는
드라이웰

9142 시리즈는 9103·9140과 무엇이 다릅니까?
9142 시리즈는 듀얼존 제어로 축방향 균일도와 적재 영향을 온도점별 사양으로 공개합니다. 9103·9140은 더 작고 가벼운 대신 표시 정확도 ±0.25 / ±0.5 °C의 점검용입니다.
-P 버전으로 트랜스미터 루프까지 한 대로 점검할 수 있습니까?
네, -P 버전이면 센서를 웰에 꽂은 채 4~20 mA 출력을 24 V 루프 전원으로 함께 읽을 수 있습니다.
9144의 660 °C 균일도는 얼마입니까?
9144의 660 °C 축방향 균일도는 ±0.5 °C, 반경방향은 ±0.10 °C입니다. 50 °C에서는 ±0.05 / ±0.02 °C로 좁아지므로 교정 온도점별로 값을 확인하세요.
센서에 맞는 인서트는 어떻게 선택합니까?
프로브 지름에 맞춰 인서트 A~F 가운데 선택하세요. 구멍 구성은 인서트 문자마다 다르며, 맞춤형 INSY는 구멍을 최대 8개까지 가공할 수 있습니다.
