얼음과 물 없이 0 °C를
유지하는 빙점 드라이웰

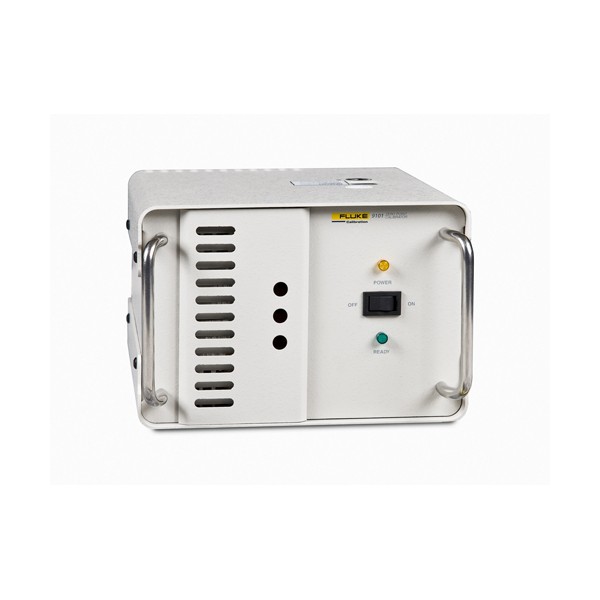

Fluke Calibration 9101 Zero-Point 드라이웰

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9101 Zero-Point 드라이웰(빙점 참조 장치, Ice-point Reference)은 솔리드 스테이트 냉각으로 0 °C 한 점을 ±0.005 °C 안정도로 유지하는 3웰 장비입니다. 얼음과 물 없이 RTD·열전대·온도계의 빙점을 점검할 수 있습니다.

총 계기 오차는 주위 18~25 °C에서 일반값 ±0.02 °C, 최대 ±0.05 °C입니다. 얼음통을 채우고 비우는 준비 없이 약 30분이면 기준 상태에 들어가고, 본체가 5.4 kg이라 시험실에서 현장으로 옮겨 빙점을 점검할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

0 °C

변경 없는 고정 설정점

±0.005 °C

세 웰 공통 안정도

152 mm

웰 깊이, 웰 3개

약 30분

기준 상태 안정화 시간

특징

9101이 얼음통을 대신하는
솔리드 스테이트 빙점

핵심 특징현장에서 달라지는 점
솔리드 스테이트 냉각전자식 냉각이 블록을 설정점에 고정하므로 얼음 준비, 물 보충, 교반 같은 빙점조 관리 작업이 사라집니다.
세 웰 동일 안정도세 웰 모두 같은 안정도 사양을 갖기 때문에 프로브를 어느 웰에 꽂아도 비교 조건이 달라지지 않습니다.
교체식 웰 인서트한 웰에 신축형 인서트 세트를 끼우면 가는 프로브까지 고정되므로, 지름이 다른 센서도 한 장비에서 점검할 수 있습니다.
준비 지시등빙점 안정 제어 상태를 지시등이 알려 주므로 판독 시작 시점을 경과 시간으로 짐작하지 않아도 됩니다.
water cell 없는 구조밀폐 water cell이 없어 운반 중 동결 위험이 낮고, 현장 반출 전 별도 준비가 필요 없습니다.
NIST 소급 교정 데이터빙점 데이터가 담긴 성적서가 함께 공급되어 기준 장비의 소급 근거를 점검 기록에 바로 첨부할 수 있습니다.

열전대 기준부

열전대 기준 접점을
빙점에 고정

열전대 기준 접점 구성

열전대 측정에서 기준 접점을 빙점에 두는 것은 EURAMET 교정 지침 cg-8이 권장하는 조건이며, 9101은 이 기준부를 얼음 없이 구성합니다. 설정점이 빙점 하나뿐이어서 온도를 바꿔 여러 점을 비교하는 장비가 아니라, 빙점 한 점을 반복 재현하는 참조 장치입니다. 가변 온도 점검에는 9170 시리즈나 9190A를 선택하세요.

침지 깊이

152 mm 웰 세 개로
프로브를 한 번에 비교

웰 깊이와 센서 지름

PRT, 서미스터, 열전대를 웰 세 개에 함께 꽂아 한 번에 비교할 수 있습니다. 침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준이므로, Ø6 mm 프로브는 90 mm에 감지 소자 길이를 더한 깊이가 필요하고 152 mm 웰에서는 여유가 남습니다. 가는 프로브는 신축형 인서트로 고정하세요.

교정 관리

9101 빙점 성적서와
교정 주기

9101은 빙점 데이터가 담긴 NIST 소급 교정 성적서와 함께 공급됩니다. 점검 결과는 성적서 값과 비교해 이력으로 관리하고, 교정 주기는 사용 빈도와 편차 추이를 근거로 정하세요. 교정이 필요할 때는 (주)테솔이 KOLAS 인정 범위 안인지 확인한 뒤 안내해 드립니다.

사양

9101 고정 설정점과
3웰 구성 사양

항목사양
설정점0 °C 고정 (가변 설정 없음)
냉각 방식솔리드 스테이트 냉각
안정도±0.005 °C (세 웰 공통)
총 계기 오차±0.02 °C 일반, ±0.05 °C 최대 (주위 18~25 °C)
온도 계수주위 온도 1 °C당 ±0.005 °C
안정화 시간약 30분 (준비 지시등이 0 °C 안정 제어를 표시)
웰 구성3개: Ø6.4 mm × 152 mm 2개, Ø7 mm × 152 mm 1개
인서트신축형 인서트 세트 포함 (가는 지름용)
NIST 소급 교정 데이터0 °C
전원115 VAC(±10 %) 1 A 또는 230 VAC(±10 %) 0.5 A, 50/60 Hz, 125 W
크기311 × 216 × 150 mm
무게5.4 kg
옵션2130 웰 사이징 튜브 세트, 9325 운반 케이스

활용 분야

얼음 없는 빙점 점검이
필요한 현장

  • 온도계 빙점 점검 — 유리 온도계와 디지털 온도계를 빙점에 꽂아 눈금 편차를 확인합니다.
  • RTD 점검 — 백금 저항 온도 센서를 빙점 기준에 맞춰 판독하고 시간에 따른 변화를 기록합니다.
  • 열전대 기준 접점 구성 — 기준부를 빙점에 고정해 열전대 측정의 기준 온도를 확보합니다.
  • 현장 센서 점검 — 가벼운 본체를 설비 가까이 옮겨 설치된 센서의 빙점 편차를 확인합니다.
  • 프로브 상호 비교 — 웰 세 개에 프로브를 함께 꽂아 센서 간 지시값 차이를 한 번에 비교합니다.

선택 가이드

빙점 전용과 가변형으로 나눈
Fluke 드라이웰 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
빙점 한 점만 반복 점검할 때9101설정점이 빙점 하나로 고정되어 있어 얼음 준비 없이 같은 조건을 반복할 수 있습니다.
-95 °C까지 저온 점검이 필요할 때9190A-95 ~ 140 °C 범위를 액체 없이 구성할 수 있습니다.
-45 °C 이하에서 실험실급 안정도가 필요할 때9170 시리즈-45 ~ 700 °C 범위를 네 모델로 나누어 구성합니다.
온도를 바꿔 여러 점을 점검할 때9142 · 9143 · 9144-25 ~ 660 °C 범위에서 설정점을 바꿔 가며 쓰는 가변형입니다.

구성·옵션

9101 기본 구성과
선택 사양

구분항목비고
기본 구성9101 본체웰 3개 (Ø6.4 mm 2개, Ø7 mm 1개)
기본 구성신축형 인서트 세트가는 프로브 지름용
옵션2130 웰 사이징 튜브 세트프로브 지름 보정용
옵션9325 운반 케이스현장 이동용
