액체질소 없이 -95 °C까지
내려가는 극저온 드라이웰

Fluke Calibration 9190A 극저온 Field Metrology Well

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9190A 극저온 Field Metrology Well은 액체질소나 배스 없이 -95~140 °C를 발생시키고 전 범위 안정도 ±0.015 °C를 유지하는 극저온 드라이웰(Ultra-low Temperature Dry-Well)입니다. 초저온 냉동고와 의료·실험실 냉장고 센서를 현장에서 교정하는 데 사용합니다.

열 전달 유체를 사용하지 않아 클린룸에서도 운용할 수 있으며, 16 kg 본체는 앞뒤 핸들을 두 손으로 잡고 옮깁니다. 23 °C에서 -90 °C까지 80분이면 도달합니다. 이 드라이웰은 (주)테솔이 국내에 공식 공급합니다.

-95 ~ 140 °C

교정 가능 온도 범위

±0.2 °C

전 범위 표시 정확도

±0.05 °C

-P 외부 기준 사용 시

±0.015 °C

전 범위 안정도

특징

액체 없이 만드는
저온 교정 환경

핵심 특징현장에서 달라지는 점
단일 온도 범위저온과 상온, 고온 구간을 한 대로 담당하므로 초저온 설비와 일반 설비 센서를 이어서 교정할 수 있습니다.
전 범위 안정도 ±0.015 °C전 구간에서 같은 안정도를 유지하므로 구간별 불확도 기여 값을 따로 계산하지 않아도 됩니다.
빠른 냉각23 °C에서 -90 °C까지 80분, -95 °C까지 90분이면 도달하여 현장 작업 일정에 반영하기 쉽습니다.
클린룸 적합열 전달 유체를 사용하지 않아 유체 누출이나 오염 우려 없이 클린룸에서 운용할 수 있습니다.
cg-13 항목 공개축방향 균일도와 적재 영향을 항목별 수치로 함께 공개하므로 불확도 평가에 그대로 사용할 수 있습니다.
-P 외부 기준 구성-P 버전에 교정된 기준 PRT를 꽂으면 RTD·열전대·4~20 mA 입력까지 한 대로 읽습니다.
RS-232와 USBRS-232와 USB 직렬 포트로 PC에 연결해 Interface-it 소프트웨어로 제어할 수 있습니다.

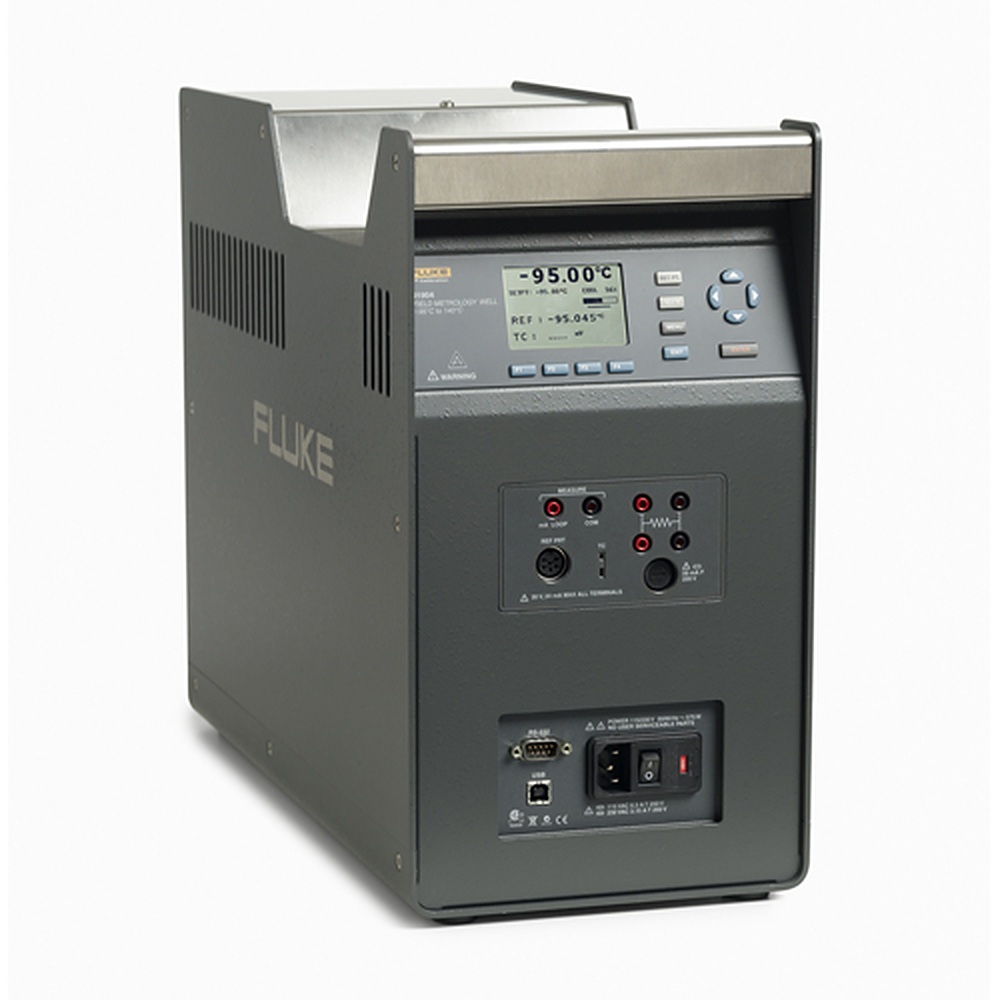

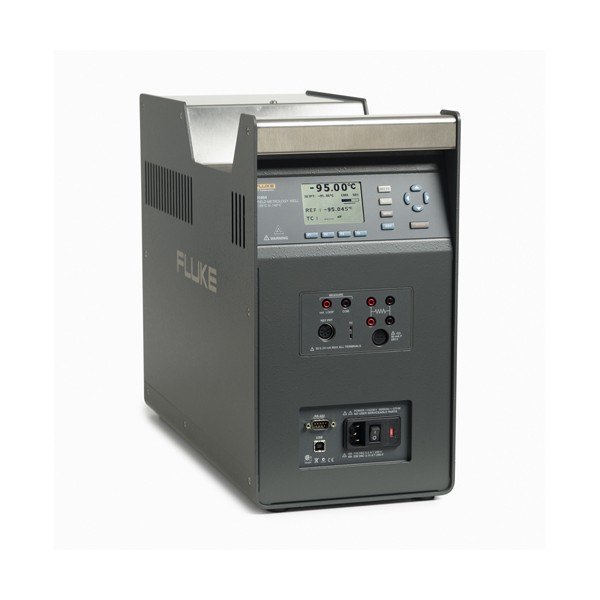

FLUKE CALIBRATION 9190A - 표시창과 단자가 있는 드라이웰을 비스듬히 본 모습
표시창과 단자가 있는 드라이웰을 비스듬히 본 모습

초저온 설비

초저온 냉동고 센서를
현장에서 교정

냉동고·콜드룸 센서 교정

-80 °C 초저온 냉동고, 콜드룸, 백신 보관 설비의 센서와 로거를 현장에서 교정할 수 있습니다. 국내 GMP 기준은 시험기기, 계측기, 기록계를 미리 정한 계획서에 따라 정기적으로 교정하고 기록하도록 요구하며, WHO는 보관구역 매핑 로거를 3점 교정하고 각 점의 오차를 ±0.5 °C 이하로 권고합니다.

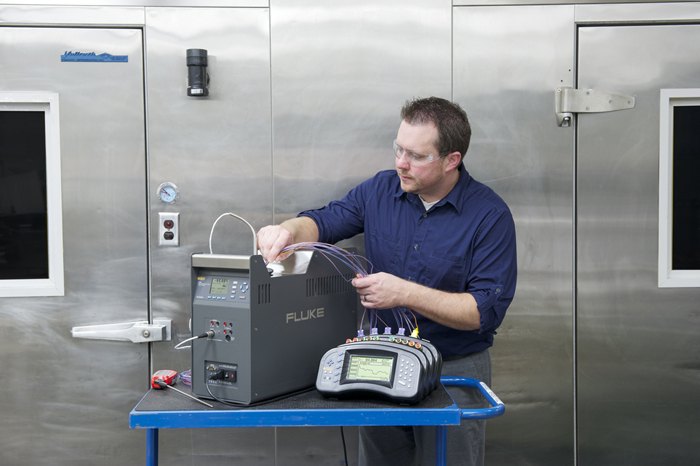

FLUKE CALIBRATION 9190A - 작업자가 드라이웰에 프로브를 넣어 교정하는 모습
작업자가 드라이웰에 프로브를 넣어 교정하는 모습

외부 기준

-P 버전과
정확도 구분

기본 정확도와 -P 정확도

기본 구성의 표시 정확도는 내장 제어 센서 기준 ±0.2 °C입니다. ±0.05 °C는 -P 버전에 교정된 기준 PRT를 꽂았을 때의 값입니다. -P 버전은 RTD·열전대 입력과 4~20 mA 측정, 24 V dc 루프 전원을 갖추어 센서와 루프 출력을 한 대로 읽습니다.

교정 관리

9190A 교정 주기와
기준 PRT 소급

현장 교정 결과는 기준 PRT의 교정 성적서로 소급되며, 교정 주기는 사용 빈도와 점검 이력을 바탕으로 정하세요. 9190A와 기준 PRT의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 사용 온도 구간을 확인해 안내해 드립니다.

사용 방법

9190A 극저온 드라이웰
RS-232·USB 연결과 설정

9190A는 RS-232 포트와 USB 직렬 포트를 갖추고, 함께 공급되는 9930 Interface-it 소프트웨어로 PC에서 제어합니다. USB로 연결하면 PC 통신 프로그램에 가상 COM 포트로 나타납니다.

소프트웨어·도구하는 일
9930 Interface-itPC에서 9190A 제어
RS-232 (9핀 D-sub)PC의 DB-9 또는 DB-25 직렬 포트와 연결
USB 직렬드라이버 설치 후 가상 COM 포트로 통신
Communication Setup 메뉴BAUD RATE와 줄바꿈 설정
Print Test (-P 모델)저장된 시험 결과를 ASCII로 PC에 출력

처음 연결하는 순서

순서할 일
1USB로 연결할 때는 제품과 함께 제공되는 CD의 USB 드라이버를 PC에 먼저 설치하세요.
2차폐된 저저항 케이블로 RS-232 포트나 USB 포트를 PC와 연결합니다.
3System Menu의 Communication Setup에서 BAUD RATE(1200~38400)를 PC 직렬 포트 설정과 같게 맞추세요.
49930 Interface-it을 실행해 연결한 COM 포트(USB는 가상 COM 포트)로 9190A를 제어합니다.

-P 모델은 Print Test 기능으로 본체에 저장된 시험 결과를 RS-232나 USB로 보낼 수 있어, 터미널 에뮬레이터에서 받아 텍스트 파일로 저장할 수 있습니다.

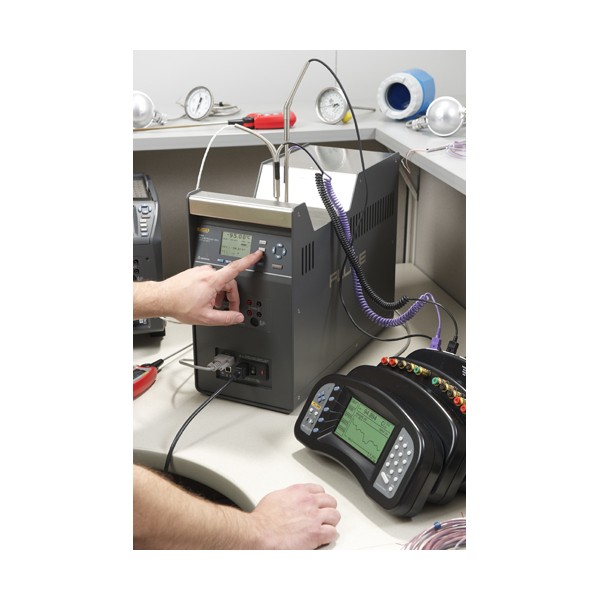

FLUKE CALIBRATION 9190A - 드라이웰에 센서를 꽂고 조작하는 교정 작업 모습
드라이웰에 센서를 꽂고 조작하는 교정 작업 모습

사양

9190A -95~140 °C
상세 사양

항목사양
온도 범위-95 ~ 140 °C (23 °C 기준)
표시 정확도±0.2 °C 전 범위 (내장 제어 센서)
외부 기준 사용 시 정확도±0.05 °C 전 범위 (-P 버전 + 교정된 기준 PRT)
안정도±0.015 °C 전 범위
축방향 균일도 (40 mm)±0.05 °C 전 범위
반경방향 균일도±0.01 °C 전 범위
적재 영향 (기준 + 프로브 3개)±0.006 °C 전 범위
적재 영향 (프로브 1개)±0.25 °C(-95 °C) · ±0.10 °C(140 °C)
웰 깊이 · 지름160 mm · 30 mm
가열 · 냉각 · 안정화-95 → 140 °C 40분 · 23 → -90 °C 80분 (-95 °C 90분) · 140 → 23 °C 60분 · 안정화 15분
분해능0.01°
표시부LCD, °C · °F 선택
전원100 ~ 115 V 또는 200 ~ 230 V(±10 %), 50/60 Hz, 575 W
퓨즈115 V 6.3 A T 250 V · 230 V 3.15 A T 250 V · 4 ~ 20 mA(-P) 50 mA F 250 V
크기480 × 205 × 380 mm
무게16 kg
동작 조건0 ~ 35 °C, 0 ~ 90 %RH 비응축, 고도 2000 m 미만 (사양 보증 13 ~ 33 °C)
컴퓨터 인터페이스RS-232 · USB 직렬 · Interface-it 소프트웨어(9930)
안전 규격IEC 61010-1, 설치 범주 II, 오염 등급 2
전자파 환경IEC 61326-1 기본
냉매R32 20 g 미만(ASHRAE A2L) · R704 헬륨 20 g 미만(ASHRAE A1)
전자 회로 온도 계수범위의 ±0.005 %/°C (0 ~ 13 °C, 33 ~ 50 °C)
-P 기준 PRT 리드아웃±0.010 °C(-95 °C) · ±0.013 °C(-25 °C) · ±0.015 °C(0 °C) · ±0.020 °C(50 °C) · ±0.025 °C(140 °C), 4선식
-P 기준 저항 범위0 ~ 400 Ω
-P 기준 저항 정확도±0.0025 Ω(0 ~ 42 Ω) · 판독값의 ±60 ppm(42 ~ 400 Ω)
-P 기준 특성화ITS-90 · CVD · IEC-751 · 저항
-P 기준 프로브 연결INFO-CON 6핀 DIN, 4선식
-P RTD 판독 정확도±0.015 °C(Ni-120, 0 °C) · ±0.02 °C(Pt-100 385 · 3926 · JIS, 0 °C)
-P RTD 저항 범위0 ~ 400 Ω
-P RTD 저항 정확도±0.002 Ω(0 ~ 25 Ω) · 판독값의 ±80 ppm(25 ~ 400 Ω)
-P RTD 특성화Pt-100(385) · (JIS) · (3926) · Ni-120 · 저항
-P RTD 측정 · 연결2 · 3 · 4선식(점퍼 사용), 4단자 입력
-P 열전대 판독 정확도140 °C에서 J ±0.70 · K ±0.75 · T ±0.60 · E ±0.60 · R ±1.60 · S ±1.60 · M ±0.65 · L ±0.65 · U ±0.70 · N ±0.75 · C ±1.00 °C
-P 열전대 mV 범위-10 ~ 75 mV
-P 전압 정확도판독값의 0.025 % + 0.01 mV
-P 냉접점 보상 정확도±0.35 °C (주위 13 ~ 33 °C)
-P 열전대 연결소형 커넥터(ASTM E1684)
-P mA 판독 정확도판독값의 0.02 % + 0.002 mA
-P mA 범위교정 4 ~ 22 mA · 사양 4 ~ 24 mA
-P mA 연결 · 루프 전원2단자 입력 · 24 V dc 루프 전원

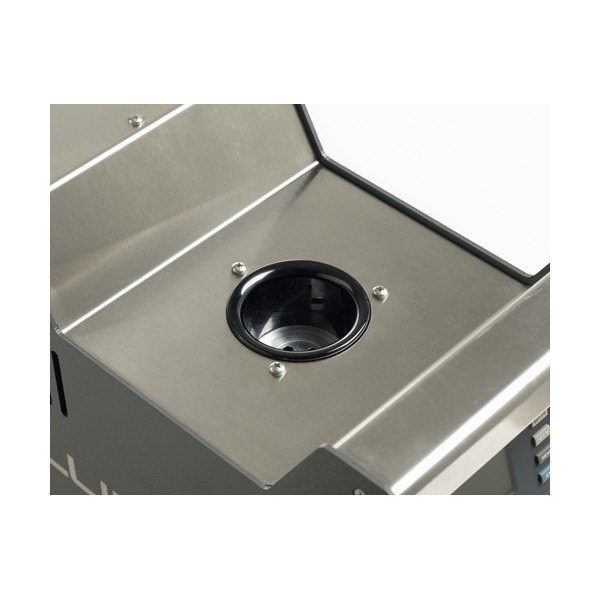

FLUKE CALIBRATION 9190A - 스테인리스 상판의 온도 블록 삽입 구멍 확대
스테인리스 상판의 온도 블록 삽입 구멍 확대

활용 분야

저온 설비 센서를
교정하는 현장

  • 초저온 냉동고 — -80 °C 설비의 온도 센서를 현장에서 교정합니다.
  • 의료·실험실 냉장고 — 냉장실과 혈액 보관 설비의 센서를 점검합니다.
  • 살균기·동결 건조기 — 공정 RTD와 열전대를 같은 방식으로 점검합니다.
  • 콜드룸·백신 보관 — 보관 설비 로거를 구역별 매핑 기준으로 교정합니다.
  • 클린룸 공정 — 열 전달 유체 없이 온도 센서를 점검합니다.

선택 가이드

필요한 최저 온도에 맞는
저온 교정 장비 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
0 °C 한 점 기준이면 충분할 때9101빙점 한 점을 얼음 없이 구성합니다.
-45 °C까지 필요할 때9170 시리즈-45 °C까지 실험실급 안정도로 교정할 수 있습니다.
-95 °C까지 내려가야 할 때9190A액체 없이 -95 °C까지 내려가 초저온 냉동고 센서 교정에 맞습니다.

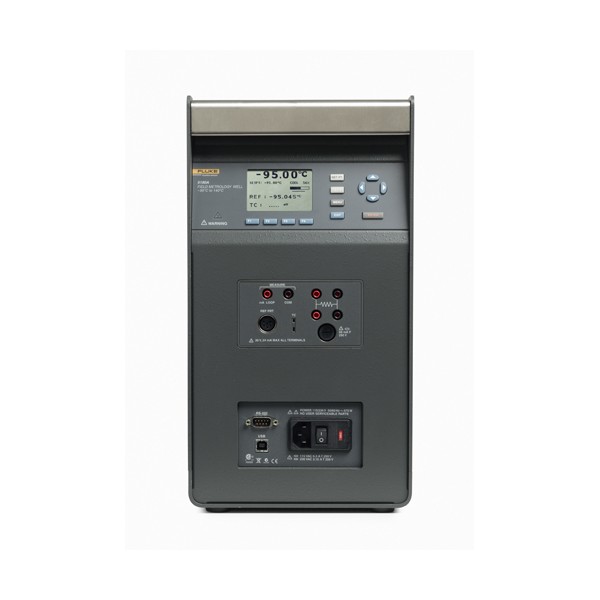

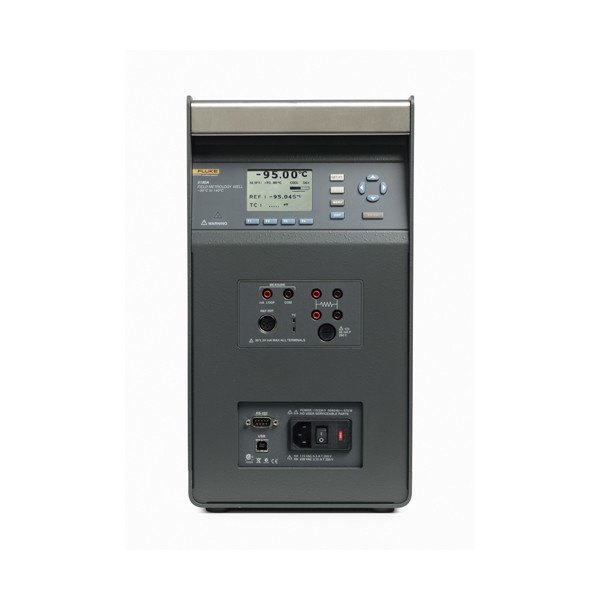

FLUKE CALIBRATION 9190A - 표시창과 조작부가 보이는 드라이웰 전면
표시창과 조작부가 보이는 드라이웰 전면

구성·옵션

9190A 품번과
인서트 구성

번호설명
9190A-X극저온 Field Metrology Well, 인서트 9190-INSX 포함 (X = A ~ F 중 선택)
9190A-X-P9190A-X에 Process Electronics 추가
