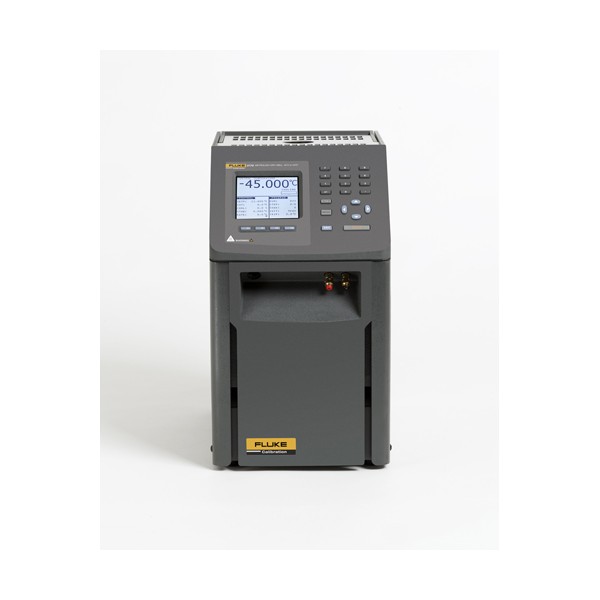

Fluke Calibration 9170/9171/9172/9173 정밀급 드라이웰

MODEL: 9170/9171/9172/9173
브랜드: FLUKE CALIBRATION

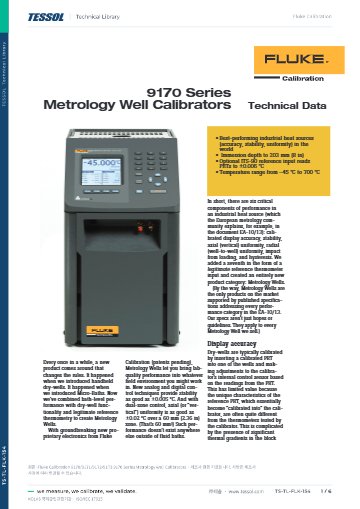

제품 자료: 9170/9171/9172/9173 9170 Series Metrology Well Calibrators 데이터시트(영문)

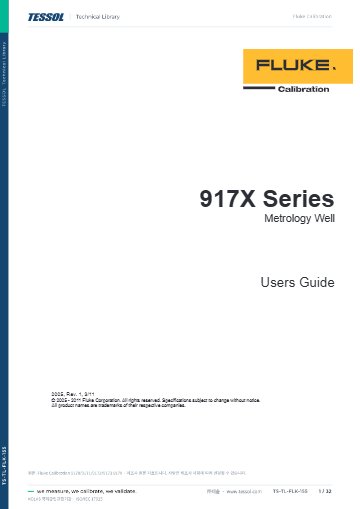

9170/9171/9172/9173 917X 사용 설명서(영문)

온도 교정기 종합카탈로그

전기 교정기 종합카탈로그

제품문의 구매하기

-45~700 °C를 나눠 맡는
네 모델의 온도 교정 블록

Fluke Calibration 9170 · 9171 · 9172 · 9173 Metrology Well

견적 받기

Fluke Calibration 국내 공식 대리점

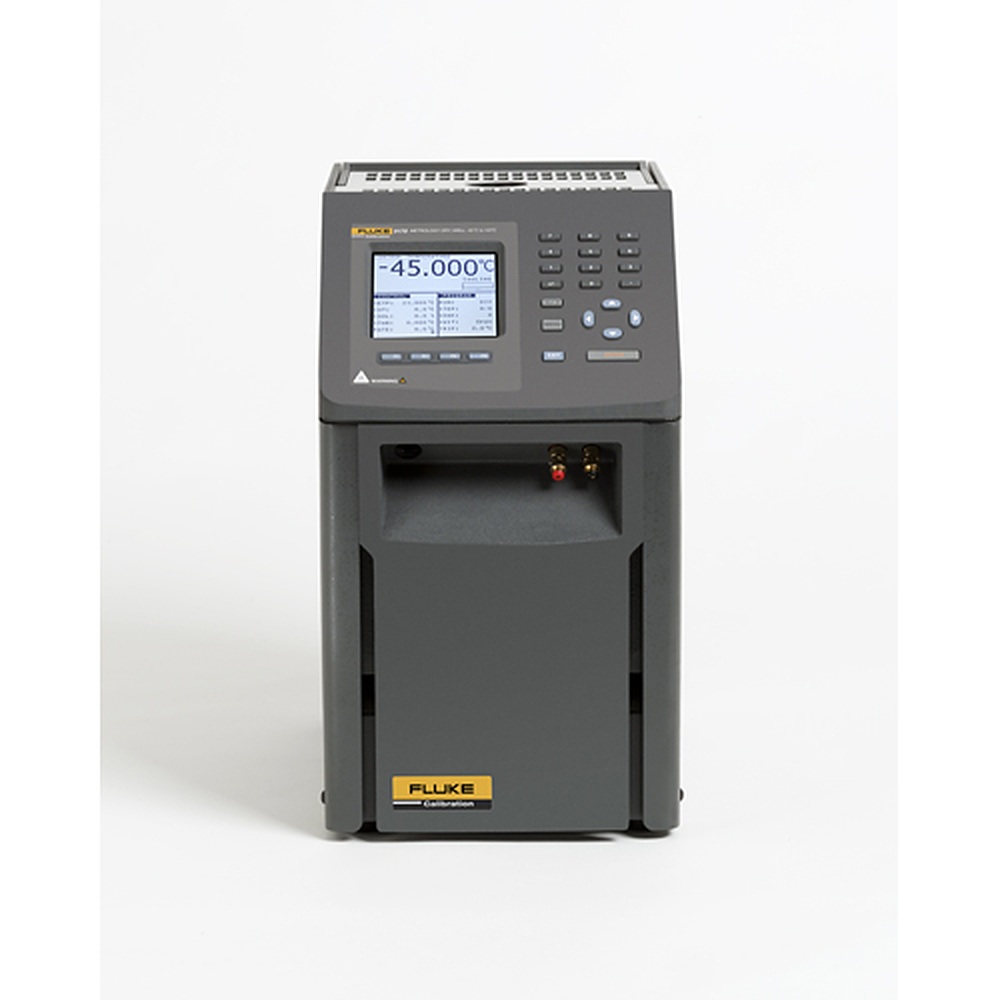

Fluke Calibration 9170·9171·9172·9173 Metrology Well(온도 교정 블록)은 -45~700 °C를 네 모델로 나누어 담당하는 정밀급 드라이웰입니다. 9170·9171은 전 범위 안정도 ±0.005 °C와 반경방향 균일도 ±0.01 °C를 갖춰 직선형 소구경 프로브 교정에서 액체 항온조를 대신합니다.

정확도와 균일도가 온도 구간별로 나뉘어 있어 불확도 예산을 구간 단위로 작성할 수 있습니다. -R 모델은 내장 기준 입력으로 기준 PRT를 본체 리드아웃에서 바로 읽습니다. 웰 깊이는 9170이 160 mm, 나머지 세 모델이 203 mm이고 분해능은 0.001 °C입니다. 이 드라이웰은 (주)테솔이 국내에 공식 공급합니다.

160 / 203 mm

웰 깊이 (9170 / 나머지 세 모델)

0.001 °C

표시 분해능

4개 모델

저온부터 고온까지 구간 분담

RS-232

9930 Interface-it 연결

특징

9170 시리즈
정밀급 드라이웰의 특징

핵심 특징	현장에서 달라지는 점
구간별 사양 공개	정확도·안정도·균일도를 온도 구간마다 나누어 공개하므로 불확도 예산에 구간별 값을 그대로 대입할 수 있습니다.
LCD 이중 표시	블록 온도와 기준 온도계 값을 LCD에 함께 표시해 두 값의 차이를 화면에서 바로 확인할 수 있습니다.
PC 없는 단독 운전	설정점 8개와 교정 작업 4개를 본체에 저장하므로 컴퓨터 없이도 반복 작업을 불러올 수 있습니다.
스위치 시험 모드	열 스위치의 데드밴드를 자동 시험 모드로 점검해 작동 온도 편차를 기록합니다.
자동 교정 소프트웨어	9938 MET/TEMP II로 RTD·열전대·서미스터 교정을 자동화해 수작업 판독 시간을 줄입니다.
-R 기준 입력	내장 기준 온도계 입력으로 PRT를 리드아웃에서 바로 읽으므로 별도 지시계를 연결하지 않아도 됩니다.

정확도 구분

표시 정확도와
기준 정확도

네 가지 정확도를 구분하는 이유

표시 정확도는 내장 제어 센서의 값이며 9170·9171은 ±0.1 °C, 9172·9173은 구간별로 다릅니다. 기준급 불확도가 필요하면 -R 모델에 교정된 기준 PRT를 꽂고 외부 기준 사용 시 정확도를 적용하세요. 사양표가 표시 정확도, 안정도, 균일도, 외부 기준 정확도를 따로 싣는 이유가 여기에 있습니다. -R 리드아웃 값은 리드아웃만의 정확도이므로 기준 PRT의 교정 불확도를 별도로 더해야 합니다.

운전 계획

가열·냉각 시간에 맞춘
교정 작업 순서

고온 모델의 냉각 대기

고온 모델은 냉각에 시간이 걸립니다. 9172는 425 °C에서 35 °C까지 220분, 9173은 상한 온도에서 50 °C까지 235분이 필요하므로, 센서를 교체하기 전에 100 °C까지 낮추는 시간(9172 100분, 9173 153분)을 작업 일정에 반영하세요. 저온 모델은 9170이 23 °C에서 -45 °C까지 44분, 9171이 -30 °C까지 30분입니다.

교정 관리

-R 기준 입력의
소급과 KOLAS 교정

-R 모델의 기준 입력 교정은 NVLAP 인증과 NIST 소급 성적서를 따르며, 소급 교정점은 모델별로 다섯 개씩 구성됩니다. 교정 주기는 사용 빈도와 기준 PRT의 이력을 보고 정하세요. 기준 입력과 블록의 교정이 (주)테솔의 KOLAS 인정 범위에 드는지는 모델별로 확인해 안내해 드립니다.

사용 방법

9170~9173 Metrology Well
소프트웨어와 연결 순서

9170·9171·9172·9173은 뒷면 RS-232 포트와 함께 9930 Interface-it 제어 소프트웨어를 기본으로 갖춥니다. RTD·열전대·서미스터 교정을 끝까지 자동화하려면 9938 MET/TEMP II와 함께 운용합니다.

소프트웨어·도구	하는 일
9930 Interface-it	RS-232로 Metrology Well 제어와 측정값 수신
9938 MET/TEMP II	RTD·열전대·서미스터 자동 교정
RS-232 (뒷면 9핀 D-sub)	측정값 전송과 운전 제어
내장 교정 작업 4개	PC 없이 설정점 최대 8개를 ramp and soak 시간과 함께 진행
스위치 시험	열 스위치 데드밴드 자동 점검

처음 연결하는 순서

순서	할 일
1	함께 공급되는 RS-232 케이블로 뒷면 9핀 D-sub 커넥터와 PC 직렬 포트를 연결하세요.
2	PC에 함께 공급되는 9930 Interface-it을 설치합니다.
3	Interface-it에서 Metrology Well을 제어하고 측정값이 PC로 들어오는지 확인하세요.
4	RTD·열전대·서미스터 교정을 끝까지 자동으로 진행하려면 9938 MET/TEMP II를 함께 사용합니다.
5	PC 없이 반복할 때는 미리 프로그래밍된 교정 작업 4개 가운데 하나로 설정점 최대 8개를 ramp and soak 시간과 함께 진행하세요.

Fluke 754와 함께 사용할 때는 null modem이 포함된 인터페이스 케이블 키트(HART DRYWELL CABLE)로 연결합니다.

사양

9170·9171·9172·9173
구간별 성능 사양

항목	9170	9171	9172	9173
온도 범위	-45 ~ 140 °C	-30 ~ 155 °C	35 ~ 425 °C	50 ~ 700 °C
표시 정확도	±0.1 °C 전 범위	±0.1 °C 전 범위	±0.1 °C(35 ~ 100 °C) · ±0.15 °C(100 ~ 225 °C) · ±0.2 °C(225 ~ 425 °C)	±0.2 °C(50 ~ 425 °C) · ±0.25 °C(425 ~ 660 °C)
안정도	±0.005 °C 전 범위	±0.005 °C 전 범위	±0.005 · ±0.008 · ±0.01 °C (같은 구간)	±0.005 °C(50 ~ 100 °C) · ±0.01 °C(100 ~ 425 °C) · ±0.03 °C(425 ~ 700 °C)
축방향 균일도 (40 mm)	±0.1 °C(-45 °C) · ±0.04 °C(-35 °C) · ±0.02 °C(0 °C) · ±0.07 °C(140 °C)	±0.025 °C(-30 °C) · ±0.02 °C(0 °C) · ±0.07 °C(155 °C)	±0.05 · ±0.1 · ±0.2 °C (같은 구간)	±0.1 · ±0.25 · ±0.4 °C (같은 구간)
반경방향 균일도	±0.01 °C 전 범위	±0.01 °C 전 범위	±0.01 · ±0.02 · ±0.025 °C	±0.01 · ±0.025 · ±0.04 °C
부하 효과 (Ø6.35 mm 기준 프로브 + Ø6.35 mm 프로브 3개)	±0.02 °C(-45 °C) · ±0.005 °C(-35 °C) · ±0.01 °C(140 °C)	±0.005 °C(-30 · 0 °C) · ±0.01 °C(155 °C)	±0.01 °C 전 범위	±0.02 °C(425 °C) · ±0.04 °C(700 °C)
히스테리시스	0.025 °C	0.025 °C	0.04 °C	0.07 °C
가열 시간	23 → 140 °C 32분 · -45 → 140 °C 45분	23 → 155 °C 44분 · -30 → 155 °C 56분	35 → 425 °C 27분	50 → 700 °C 46분
냉각 시간	23 → -45 °C 44분 · 140 → 23 °C 19분	23 → -30 °C 30분 · 155 → 23 °C 25분	425 → 35 °C 220분 · 425 → 100 °C 100분	700 → 50 °C 235분 · 700 → 100 °C 153분
웰 깊이	160 mm	203 mm	203 mm	203 mm
중량	14.2 kg	15 kg	13.2 kg	15 kg
NIST 소급 교정점	-45 · 0 · 50 · 100 · 140 °C	-30 · 0 · 50 · 100 · 155 °C	100 · 150 · 250 · 350 · 425 °C	100 · 200 · 350 · 500 · 660 °C

시리즈 공통 사양

항목	사양
표시 분해능	0.001 °C
표시부	LCD (블록 온도와 기준 온도계 값 동시 표시)
저장 기능	설정점 8개, 교정 작업 4개
컴퓨터 인터페이스	RS-232, 9930 Interface-it 소프트웨어
자동 교정 소프트웨어	9938 MET/TEMP II (RTD · 열전대 · 서미스터)
스위치 시험	열 스위치 데드밴드 자동 시험 모드
-R 기준 입력 (-R 모델)	내장 기준 온도계 입력, 리드아웃 정확도 0 °C ±0.007 °C · 425 °C ±0.019 °C (리드아웃만의 값)
기준 입력 교정	NVLAP 인증, NIST 소급 성적서
인서트	여섯 종류 중 프로브 지름과 구멍 수에 맞춰 선택

활용 분야

9170 시리즈가 쓰이는
실험실 교정 작업

제약·바이오 실험실 — 온도 센서와 기록계를 실험실 환경에서 교정합니다.
열전대·RTD 교정 — 자동 교정 소프트웨어로 여러 센서를 순서대로 교정합니다.
기준 온도계 비교 — -R 모델에 기준 PRT를 꽂아 피교정 센서와 비교합니다.
스위치 시험 — 열 스위치의 작동 온도 차이를 시험하고 기록합니다.
고온 센서 교정 — 9173으로 700 °C까지 고온 센서를 교정합니다.

선택 가이드

교정 온도 구간에 맞는
Metrology Well 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
-45 ~ 140 °C 저온 실험실 점검이 필요할 때	9170	160 mm 웰에서 전 범위 안정도를 유지합니다.
-30 ~ 155 °C 구간이 필요할 때	9171	203 mm 웰과 전 범위 안정도 ±0.005 °C를 갖춥니다.
35 ~ 425 °C 중고온 점검이 필요할 때	9172	구간별 정확도로 가열 시간이 27분입니다.
가장 높은 온도 구간이 필요할 때	9173	700 °C까지 다루는 고온 모델이며, 냉각에 시간이 걸리므로 일정에 반영하세요.
-95 °C까지 내려가야 할 때	9190A	액체 없이 -95 °C까지 내려가 저온 구간을 건식으로 교정할 수 있습니다.
현장에서 들고 나가 사용할 때	9142 시리즈	현장형 메트롤로지 웰입니다.

구성·옵션

9170 시리즈 품번 구성과
케이스

품번	설명
9170-X · 9171-X · 9172-X · 9173-X	본체, 인서트 X 지정 (여섯 종류 중 선택)
-R 모델	내장 기준 입력 포함 (기준 온도계 입력)
9170-CASE	휴대용 케이스
9170-DCAS	바퀴 달린 운반 케이스

9170 시리즈와 함께 보는
온도 교정 장비

9170 시리즈 네 모델 모두 표시 정확도가 전 범위 ±0.1 °C입니까?
아닙니다. 9170과 9171만 전 범위 ±0.1 °C이고, 9172는 ±0.1 ~ ±0.2 °C, 9173은 ±0.2 ~ ±0.25 °C로 온도 구간에 따라 달라집니다.
9170·9171이 액체 항온조를 대신할 수 있습니까?
네, 직선형 소구경 프로브라면 대신할 수 있습니다. 9170·9171은 안정도 ±0.005 °C, 반경방향 균일도 ±0.01 °C를 갖춥니다. 유리 온도계나 이형 센서에는 액체 항온조가 적합합니다.
9173의 700 °C 구간 균일도는 어느 정도입니까?
425 ~ 700 °C 구간의 축방향 균일도는 ±0.4 °C, 반경방향은 ±0.04 °C입니다. 온도가 높을수록 값이 커지므로 구간별로 확인하세요.
-R이 없는 모델에서도 외부 기준을 사용할 수 있습니까?
네, 별도 리드아웃을 연결하면 사용할 수 있습니다. -R 모델은 리드아웃이 본체에 들어 있어 한 대로 구성이 끝납니다.
9170 시리즈 -R 리드아웃의 정확도는 얼마입니까?
리드아웃만의 값으로 0 °C에서 ±0.007 °C, 425 °C에서 ±0.019 °C입니다. 외부 기준 PRT의 교정 불확도는 따로 더해 계산하세요.
