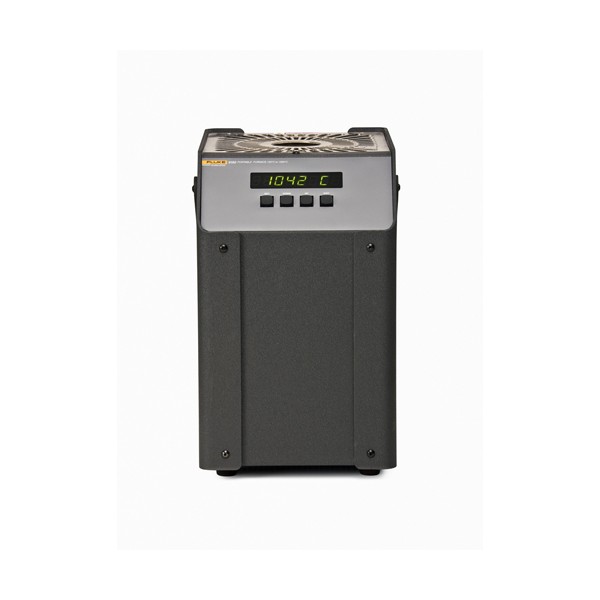

Fluke Calibration 9150 써모커플 교정로

Fluke Calibration 9150 써모커플 교정로

MODEL
9150
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

현장과 시험실에서 열전대를
교정하는 휴대형 전기로

Fluke Calibration 9150 열전대 전기로

견적 받기

Fluke Calibration 국내 공식 대리점

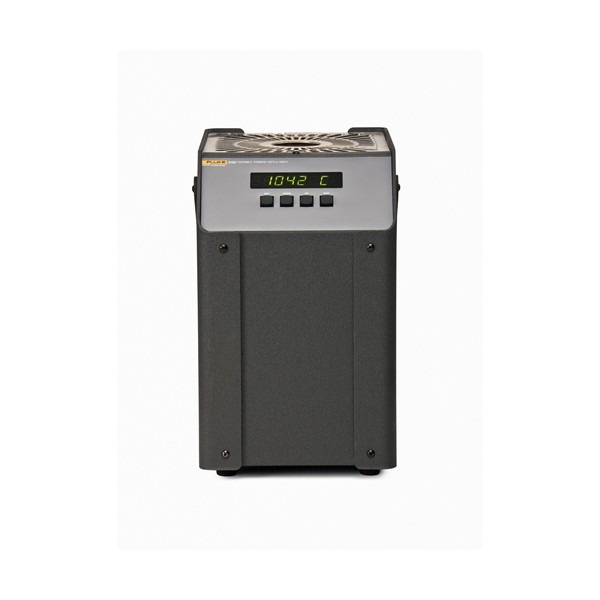

Fluke Calibration 9150 열전대 전기로(Thermocouple Furnace, 휴대형 고온 온도원)는 150~1200 °C를 발생시키는 13 kg급 장비입니다. 기준 열전대와 같은 깊이에서 비교하는 방식으로 K·N·S·R형 열전대를 현장과 시험실에서 교정합니다.

표시 정확도가 ±5 °C이므로 이 전기로는 안정된 온도를 만드는 온도원 역할을 하고, 소급은 함께 꽂은 기준 열전대의 성적서로 확보합니다. 안정도는 ±0.5 °C, 인서트 C 기준 웰 간 균일도는 상한 온도에서 ±2.5 °C입니다. 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

1200 °C

도달 상한 온도

±0.5 °C

안정도

±2.5 °C

웰 간 균일도 (인서트 C, 1200 °C)

13 kg

휴대형 본체 무게

특징

9150 휴대형 열전대
전기로의 특징

핵심 특징현장에서 달라지는 점

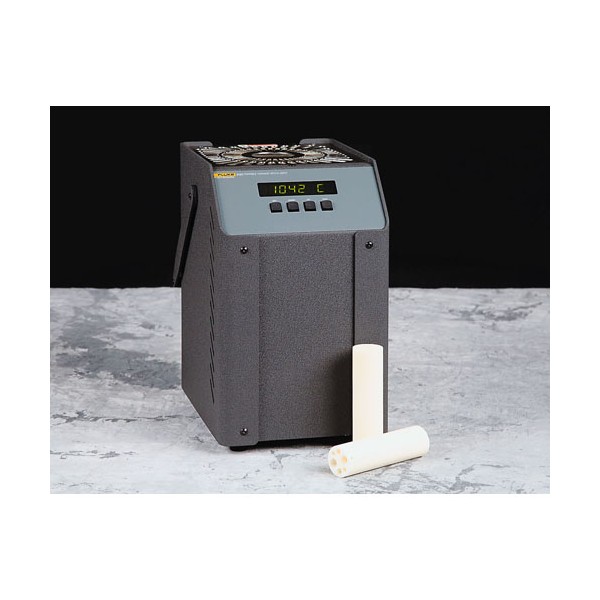

교환식 인서트1/16 in 소형 열전대까지 인서트를 바꿔 고정할 수 있어 열전대 지름이 달라도 한 장비에서 점검합니다.
마이크로프로세서 제어자체 개발 마이크로프로세서 제어기가 설정점을 유지해 안정화 대기 중 온도 편차를 줄입니다.
탈착식 인서트인서트를 분리해 식힐 수 있어 가열과 냉각 대기 시간이 짧아지고 교체 작업이 쉬워집니다.
웰별 NIST 소급 데이터출하 시 웰별 NIST 소급 시험 데이터가 함께 공급되므로 설치 직후 상태를 기록으로 남길 수 있습니다.
전환식 전원115 VAC와 230 VAC를 전환해 사용하므로 설치 전압이 달라도 같은 본체를 사용할 수 있습니다.
RS-232 기본 탑재RS-232 포트로 PC에 연결하면 설정과 모니터링을 자동화할 수 있습니다.

비교 교정

기준 열전대와
나란히 꽂는 이유

침지 깊이와 기전력

열전대의 기전력은 측정 접점이 아니라 온도 구배 구간에서 발생합니다. 그래서 피교정 열전대와 기준 열전대를 같은 인서트에 같은 깊이로 꽂아 비교해야 하며, 열전대를 5 cm 끌어올려도 기전력 변화가 요구 불확도에 비해 작아야 침지가 충분한 것입니다.

가열 계획

가열·냉각 시간과
인서트 구성

상한 온도 가열·냉각 일정

상한 온도까지 가열에 35분, 안정화에 20분이 걸리고, 블록을 넣은 채 식히면 140분이 필요합니다. 인서트는 9150-A부터 D까지 네 종류이며 프로브 지름과 구멍 수에 맞춰 주문할 때 지정하세요. 표시 분해능은 999.9 °까지 0.1 °, 1000 ° 위에서는 1 °입니다.

교정 관리

성적서 교정점과
교정 주기

성적서는 일곱 개 교정점에 대한 NIST 소급 데이터를 담습니다. 열전대 교정 결과는 기준 열전대의 성적서로 소급되며, 교정 주기는 사용 빈도와 점검 이력을 보고 정하세요. 9150과 기준 열전대의 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

9150 열전대 전기로
RS-232 설정과 첫 명령

9150은 뒷면 RS-232 포트로 PC나 터미널에 연결해 온도 측정값을 받고 설정점을 원격으로 바꿉니다. 명령은 CR로 끝나는 짧은 ASCII 문자열입니다.

소프트웨어·도구하는 일
RS-232 (뒷면 DB-9)8 데이터 비트, 1 정지 비트, 패리티 없음으로 직렬 통신
직렬 설정 메뉴bAUd, 샘플 주기, dUPL, 줄바꿈 설정
터미널 프로그램설정 주기마다 오는 온도값 확인과 명령 입력

처음 연결하는 순서

순서할 일
1함께 공급되는 RS-232 케이블로 뒷면 DB-9 포트와 PC를 연결하세요. 산업 현장에서는 차폐 케이블을 1 m 이하로 둡니다.
2SET을 누른 채 EXIT를 눌러 보조 메뉴로 들어간 뒤 직렬 설정 메뉴에서 bAUd(300~9600, 기본 2400)를 PC와 맞추세요.
3PC 터미널 프로그램을 8 데이터 비트, 1 정지 비트, 패리티 없음으로 설정합니다.
4연결과 설정을 마치면 9150이 정해진 샘플 주기마다 온도값을 보내기 시작합니다.
5s를 보내 현재 설정점을 읽고, s=150.0처럼 값을 붙여 설정점을 바꾸세요.

9150 직렬 명령 예시

명령하는 일
s현재 설정점 읽기
s=150.0설정점을 150.0도로 설정

명령은 대소문자를 구분하지 않고 가장 짧은 고유 형태로 줄여 보낼 수 있으며, 끝에 CR을 붙입니다. 전체 명령 목록은 사용 중인 매뉴얼의 명령 요약표를 확인하세요.

샘플 주기를 0으로 두면 자동 전송이 꺼져 명령에만 응답하므로, 프로그램으로 값을 읽을 때 응답이 섞이지 않습니다.

사양

9150 열전대 전기로
상세 사양

항목사양
온도 범위150 ~ 1200 °C
표시 정확도±5 °C
안정도±0.5 °C
웰 간 균일도±2.5 °C (인서트 C, 1200 °C)
표시 분해능999.9 °까지 0.1 °, 1000 ° 위 1 °
웰 지름 · 깊이Ø32 mm · 140 mm (교체형 인서트 101 mm + 단열재 38 mm)
가열 시간1200 °C까지 35분
냉각 시간블록 포함 140분
안정화 시간20분
전원115 VAC(±10 %) 10.5 A 또는 230 VAC(±10 %) 5.2 A 전환식, 50/60 Hz, 1200 W
크기315 × 208 × 315 mm
무게13 kg
통신RS-232 기본
성적서 교정점150 · 300 · 450 · 600 · 800 · 1000 · 1200 °C
인서트9150-A (3150-2 혼합 구멍 알루미나) · 9150-B (3150-3 비교 구멍) · 9150-C (3150-4 1/4 in 구멍 6개) · 9150-D (3150-6 미터 구멍 6개)

활용 분야

고온 열전대를
비교 교정하는 현장

  • 열전대 비교 교정 — K·N 비금속 열전대와 S·R 귀금속 열전대를 기준 열전대와 비교해 교정합니다.
  • 소형 열전대 점검 — 1/16 in 인서트로 가는 열전대를 고정해 점검합니다.
  • 현장 열전대 점검 — 설비 가까이로 옮겨 설치된 열전대를 기준과 비교합니다.
  • 실험실과 현장 이동 — 휴대형 본체를 장소에 맞춰 옮겨 사용합니다.

선택 가이드

설치 형태와 온도에 맞는
열전대 교정 장비 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
고온 열전대를 휴대형으로 비교 교정할 때9150상한 1200 °C까지 휴대형 본체 하나로 비교 교정할 수 있습니다.
수평형 실험실 전기로가 필요할 때ADT850-1200실험실에 설치하는 수평형 열전대 전기로입니다.
휴대형으로 1210 °C까지 필요할 때ADT875-1210 · ADT878-12109150보다 상한이 높은 1210 °C급 휴대형 전기로입니다.
저온·중온 센서를 드라이블럭으로 점검할 때9103 · 9140 · 9142 시리즈드라이웰 방식으로 정확도 사양이 더 촘촘합니다.

구성·옵션

9150 인서트별
주문 모델 번호

번호설명
9150-A3150-2 · 혼합 구멍 알루미나 인서트
9150-B3150-3 · 비교 구멍 인서트
9150-C3150-4 · 1/4 in 구멍 6개 인서트
9150-D3150-6 · 미터 구멍 6개 인서트
