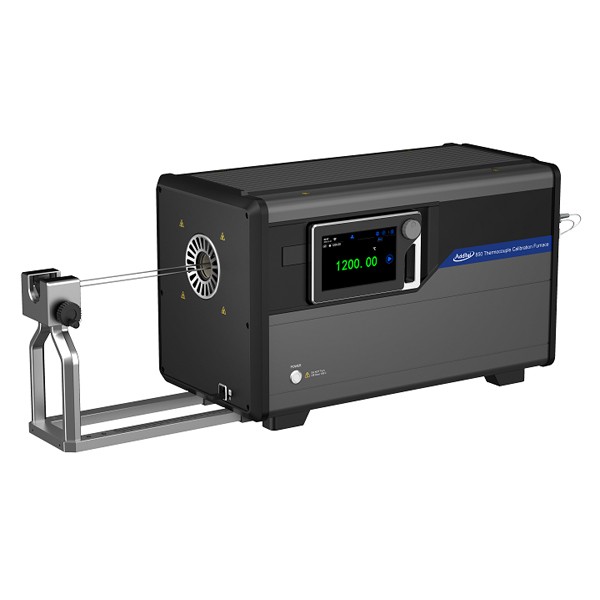

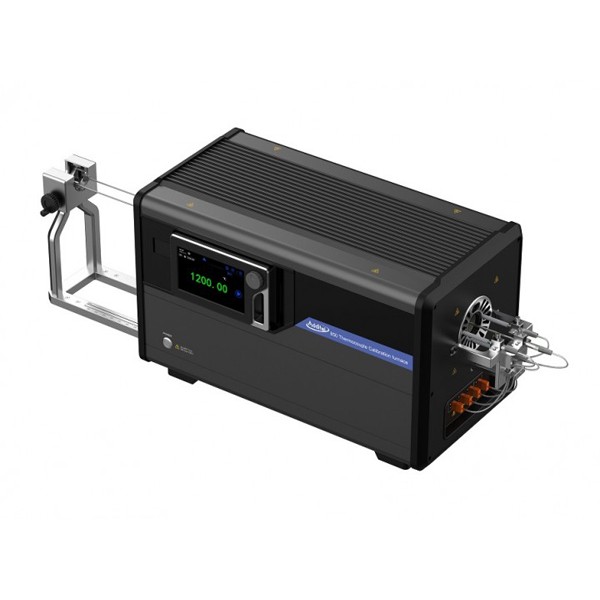

Additel ADT850 열전대 교정용 수평 전기로

Additel ADT850 열전대 교정용 수평 전기로

MODEL
ADT850
브랜드
ADDITEL

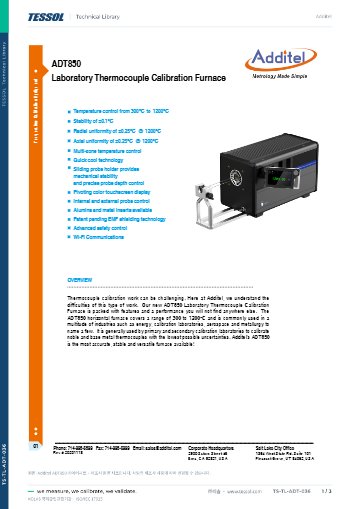

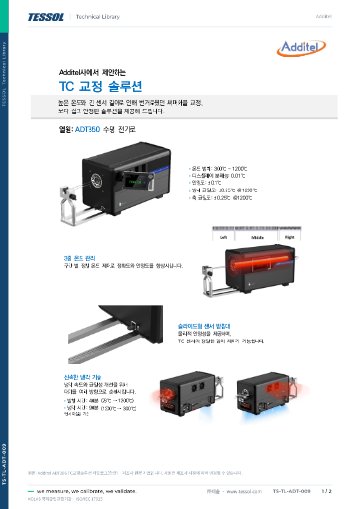

제품 자료
제품문의 구매하기

열전대를 1200 °C까지
비교 교정하는 실험실 전기로

Additel ADT850-1200 실험실 열전대 전기로

견적 받기

Additel ADT850-1200은 100 ~ 1200 °C를 3존 제어로 유지하는 수평형 실험실 열전대 전기로(Thermocouple Calibration Furnace)로, 귀금속·비금속 열전대를 기준 열전대와 같은 깊이에서 비교 교정하는 온도 교정실용 장비입니다.

표시 정확도가 ±5 °C이므로 교정은 기준 열전대와 비교해 진행합니다. 23 °C에서 상한 온도까지 40분에 도달하고, 신속 냉각 기술로 300 °C까지 90분에 내려가므로 시료 교체 대기 시간이 줄어듭니다. 이 전기로는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

300 ~ 1200 °C 전 구간 안정도

3존

다중구역 온도 제어

9가지

긴·짧은 침지와 어닐링 운전 모드

45 kg

인서트를 제외한 본체 무게

특징

3존 제어로
튜브 균일도 관리

핵심 특징현장에서 달라지는 점
3존 독립 제어구역별로 출력을 나눠 온도 구배를 줄이므로 열전대 침지 구간의 균일도를 높입니다.

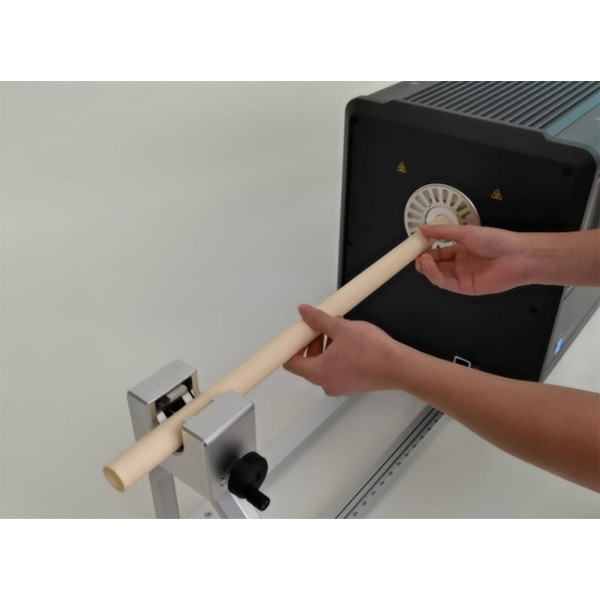

수평형 알루미나 튜브피교정 열전대와 기준 열전대를 같은 깊이로 넣어 비교하므로 침지 깊이 오차가 줄어듭니다.
긴·짧은 침지 모드열전대 길이에 맞춰 모드를 고를 수 있어 짧은 열전대도 같은 장비에서 교정합니다.
컵·다공 인서트열전대 여러 개를 같은 조건에서 한 번에 교정해 교정 횟수를 줄입니다.
어닐링 모드열전대 선의 어닐링을 별도 가열 설비 없이 같은 장비에서 처리합니다.
EMF 차폐 기술(특허 출원 중)전기로 주변 전기 간섭이 열전대 기전력에 미치는 영향을 줄입니다.

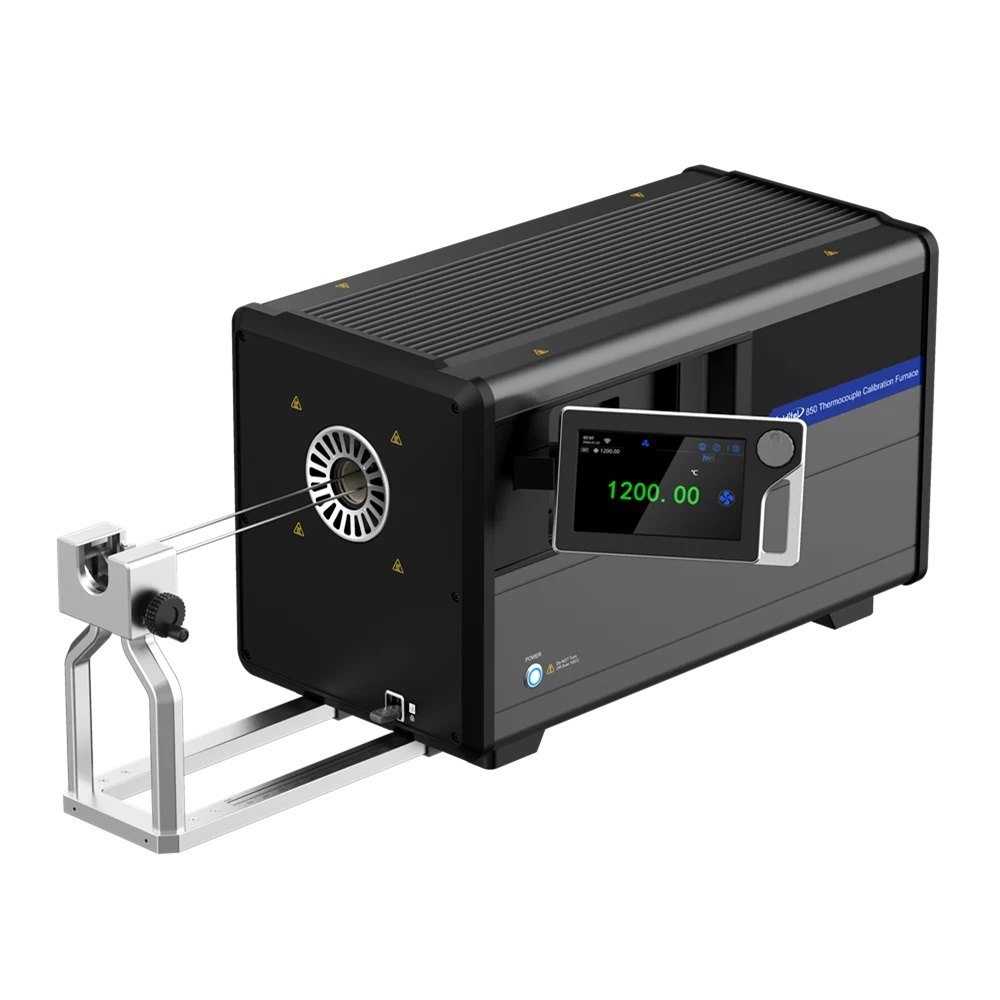

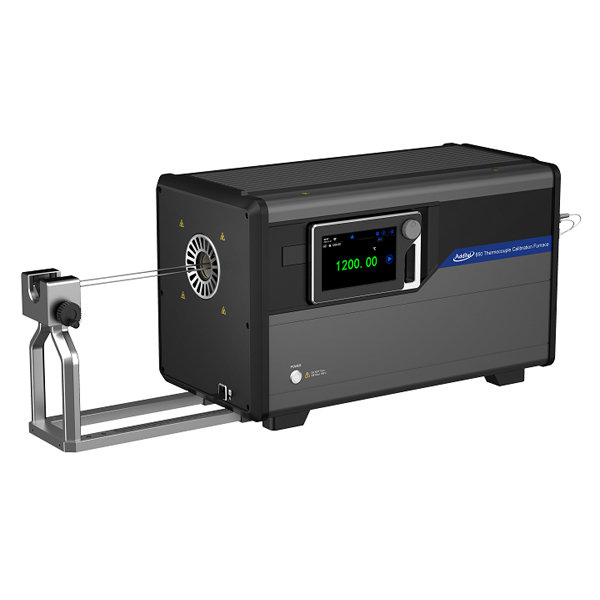

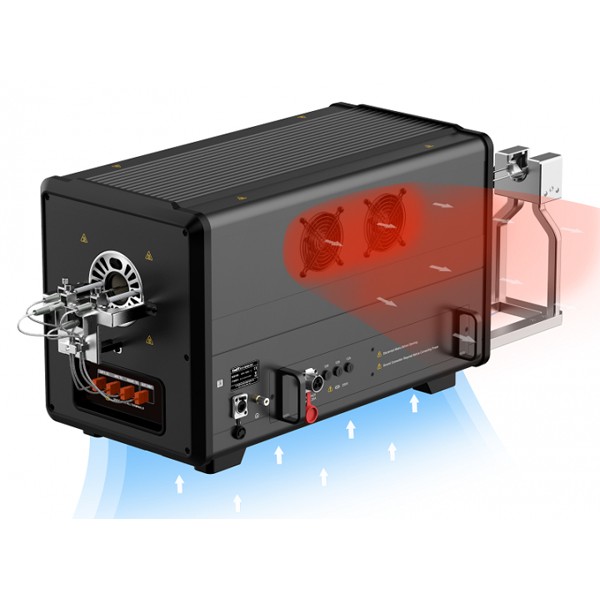

ADDITEL ADT850 - 표시창과 냉각 팬 구멍이 보이는 전기로 전면
표시창과 냉각 팬 구멍이 보이는 전기로 전면

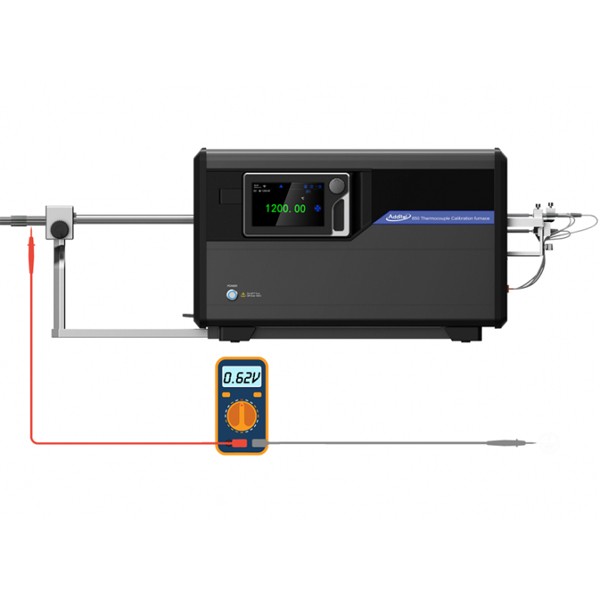

비교 교정

기준 열전대와
같은 깊이로 비교

같은 튜브, 같은 깊이에서 비교

피교정 열전대와 기준 열전대를 같은 튜브에 같은 깊이로 넣어 값을 비교합니다. 열전대의 기전력은 온도 구배 구간에서 발생하므로 비균질성 평가와 침지 확인이 교정 불확도를 좌우합니다. 다공 인서트(7 × Ø8.5 mm)에는 여러 개를 한 번에 넣을 수 있고, 기본 구성에는 N형 제어 열전대 3개와 알루미나 튜브가 들어 있습니다.

모드 선택

긴·짧은 침지와
어닐링 모드

  • 긴 침지 모드 — 침지 깊이 310 ~ 370 mm로, 긴 열전대를 빈 챔버·컵·알루미나 튜브 구성에서 교정합니다.
  • 짧은 침지 모드 — 침지 깊이 200 ~ 240 mm로, 짧은 열전대를 같은 방식으로 교정하며 알루미나 튜브 지름이 더 작습니다.
  • 어닐링 모드 — 침지 100 ~ 500 mm 구간에서 귀금속 열전대 선을 어닐링합니다.

균일도는 모드마다 달라서 하나의 값으로 묶어 비교하면 안 됩니다. 긴 침지 모드는 축방향·반경방향 모두 ±0.2 °C 수준이고, 짧은 침지 모드는 축방향 ±0.4 ~ ±0.5 °C로 넓어지므로 교정할 열전대 길이를 먼저 정하고 모드를 선택하세요.

설치 조건

설치 전에
전원부터 점검

220 V 20 A 전용 회로 필요

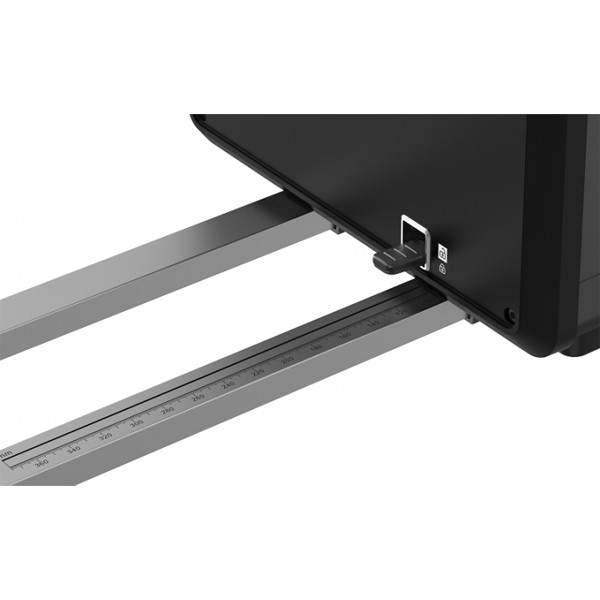

히터만 4000 W이므로 설치 장소의 전원 용량을 먼저 확인하세요. 본체는 인서트 없이 45 kg이고, 프로브 홀더가 슬라이드식이라 긴 열전대도 받쳐 둘 수 있습니다.

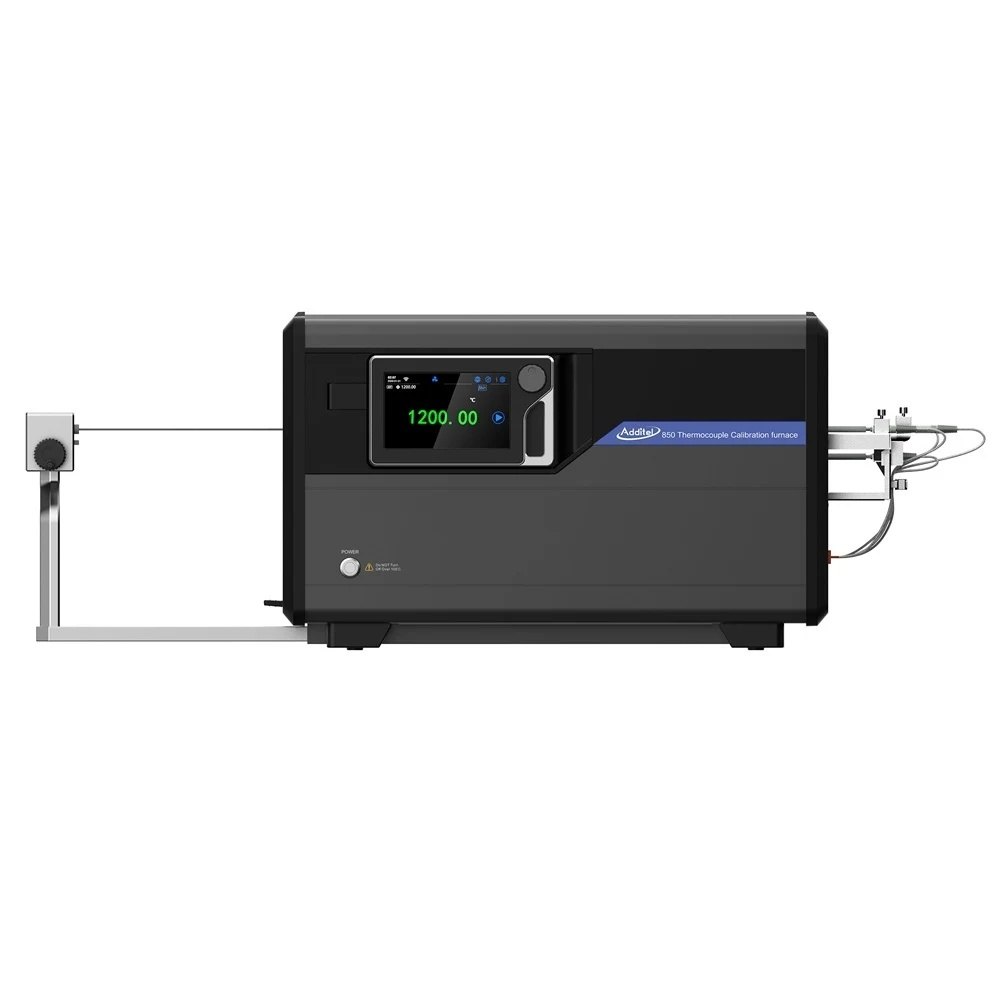

ADDITEL ADT850 - 정면에서 본 전기로와 열전대 고정 구조
정면에서 본 전기로와 열전대 고정 구조

사용 방법

ADT850-1200 수평 전기로
LAN·Wi-Fi 연결과 SCPI 명령

ADT850-1200은 USB(Device)나 LAN으로 PC와 연결하고 Wi-Fi로 ACloud와 Additel Link에 접속합니다. 원격 측정과 상태 전환에는 SCPI 명령을 사용합니다.

소프트웨어·도구하는 일
USB (Device) · LAN호스트 PC 연결, Additel USB Driver 제공
Wi-Fi무선 네트워크와 ACloud 연결
Additel Link모바일 앱으로 원격 모니터링(QR 코드로 조직에 바인딩)
Programming Commands for 850SCPI 원격 명령 문서

처음 연결하는 순서

순서할 일
1주 화면 우상단 메뉴 아이콘에서 System Settings로 들어갑니다.
2Communication Settings의 Ethernet에서 DHCP 또는 Manual로 IP를 정하거나 Wireless communication에서 Wi-Fi를 연결하세요.
3Additel Link로 감시하려면 Additel Link 화면의 QR 코드를 앱으로 스캔해 바인딩합니다.
4목표 온도 영역을 눌러 값을 입력하거나 노브로 설정점을 정한 뒤 노브를 2초간 눌러 제어를 시작하세요.
5PC에서는 *IDN?으로 연결을 확인한 뒤 측정 명령으로 온도와 안정도를 읽습니다.

ADT850 SCPI 명령 예시

명령하는 일
*IDN?제품 일련번호와 소프트웨어 버전 확인
MEASure[:SCALar][:TEMPerature#(1:2)]?현재 상태와 측정 데이터 읽기
[SOURce:]TEMPerature:STATus:MEASure측정 상태로 전환
[SOURce:]TEMPerature:STABility?온도 제어 변동률 읽기
UNIT:TEMPerature?현재 온도 단위 읽기

명령 끝에는 \r\n, \r, \n, \0 중 하나의 종단 문자를 붙여야 합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Commands 문서를 함께 확인하세요.

Wi-Fi를 켜면 컨트롤러의 시리얼 포트가 닫히고, Wi-Fi를 켠 뒤 연결될 때까지는 이더넷으로만 통신하므로 원격 프로그램의 연결 방식을 미리 정해 두세요.

사양

ADT850-1200
긴 침지 모드 사양

항목긴 빈 챔버긴 컵 · 인서트긴 알루미나 튜브
용도귀금속 · 비금속 열전대비금속 열전대귀금속 열전대
구성빈 챔버, 인서트 없음긴 컵 또는 다공 인서트내경 20 mm 알루미나 튜브
인서트 치수해당 없음컵 36.5 × 28.5 × 80 mm, 블록 36.5 × 80 mmOD 26 × ID 20 × L 630 mm
침지 깊이310 ~ 370 mm (중심 340 mm)인서트 바닥까지 370 mm310 ~ 370 mm (중심 340 mm)
안정도 (300 ~ 1200 °C)±0.1 °C 전 범위±0.1 °C 전 범위±0.1 °C 전 범위
축방향 균일도 (300 ~ 1200 °C)±0.2 °C 전 범위 (중심 ±30 mm)±0.2 °C 전 범위 (인서트 바닥 60 mm 이내)±0.2 °C 전 범위 (중심 ±30 mm)
반경방향 균일도 (중심 14 mm 이내)±0.2 °C @300 · 700 · 1200 °C±0.1 °C @300 °C, ±0.15 °C @700 °C, ±0.2 °C @1200 °C해당 없음

짧은 침지 · 어닐링 모드 사양

항목짧은 빈 챔버짧은 컵 · 인서트짧은 알루미나 튜브열전대 어닐링
용도짧은 귀금속 · 비금속 열전대짧은 비금속 열전대짧은 귀금속 열전대귀금속 열전대 어닐링
구성빈 챔버, 인서트 없음짧은 컵 또는 다공 인서트내경 16 mm 알루미나 튜브인서트 없음
인서트 치수해당 없음컵 36.5 × 28.5 × 80 mm, 블록 36.5 × 80 mmOD 22 × ID 16 × L 630 mm해당 없음
침지 깊이200 ~ 240 mm (중심 220 mm)인서트 바닥까지 240 mm200 ~ 240 mm (중심 220 mm)100 ~ 500 mm
안정도 (300 ~ 1200 °C)±0.1 °C±0.1 °C±0.1 °C±0.1 °C
축방향 균일도±0.5 °C 전 범위 (중심 ±20 mm)±0.5 °C 전 범위 (인서트 바닥 40 mm 이내)±0.4 °C 전 범위 (중심 ±20 mm)±20 °C @1100 °C (400 mm 구간)
반경방향 균일도 (중심 14 mm 이내)±0.3 °C @300 · 700 · 1200 °C±0.25 °C @300 · 700 · 1200 °C해당 없음해당 없음

시리즈 공통 사양

항목사양
온도 범위100 ~ 1200 °C (300 °C 아래 설정점은 안정화 시간이 더 걸림)
표시 정확도±5 °C (긴 빈 챔버 모드)
분해능0.01 °C
가열 시간23 → 1200 °C 40분 (빈 웰, 300 °C 아래 설정점은 더 길어짐)
냉각 시간1200 → 300 °C 90분 (빈 웰)
존 제어다중구역(3존) 온도 제어
냉각 방식신속 냉각 기술
센서 제어내부 · 외부 센서
센서 받침대슬라이드형
인서트 재질알루미늄 · 비금속, 알루미나
표준로 대체400 mm · 680 mm 표준로 대체 및 어닐링
EMF 차폐EMF 쉴드 기술 (특허 출원 중)
안전 제어고급 안전 제어
히터 전원4000 W (220 VAC)
시스템 전원20 A, 220 V ±10%, 50/60 Hz
전원 보호30 A, 250 V 리셋형 차단기
크기 (W × H × L)342 × 424 × 680 mm
무게45 kg (인서트 제외)
디스플레이7인치(178 mm) 컬러 터치스크린
통신Wi-Fi, Bluetooth, USB, LAN
작동 환경0 ~ 50 °C, 0 ~ 90% RH (비응축), 고도 2000 m 미만
보관 온도-20 ~ 70 °C
보증 기간1년
응용 분야온도 교정실 · 항공 우주 · 금속공학
주문 인서트 코드ALUM(알루미나 튜브, 귀금속) · CUPL(긴 컵, 비금속) · NO(인서트 없음)

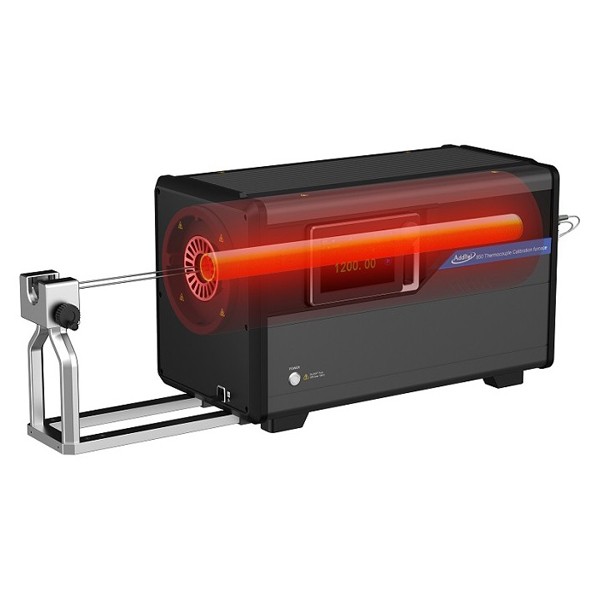

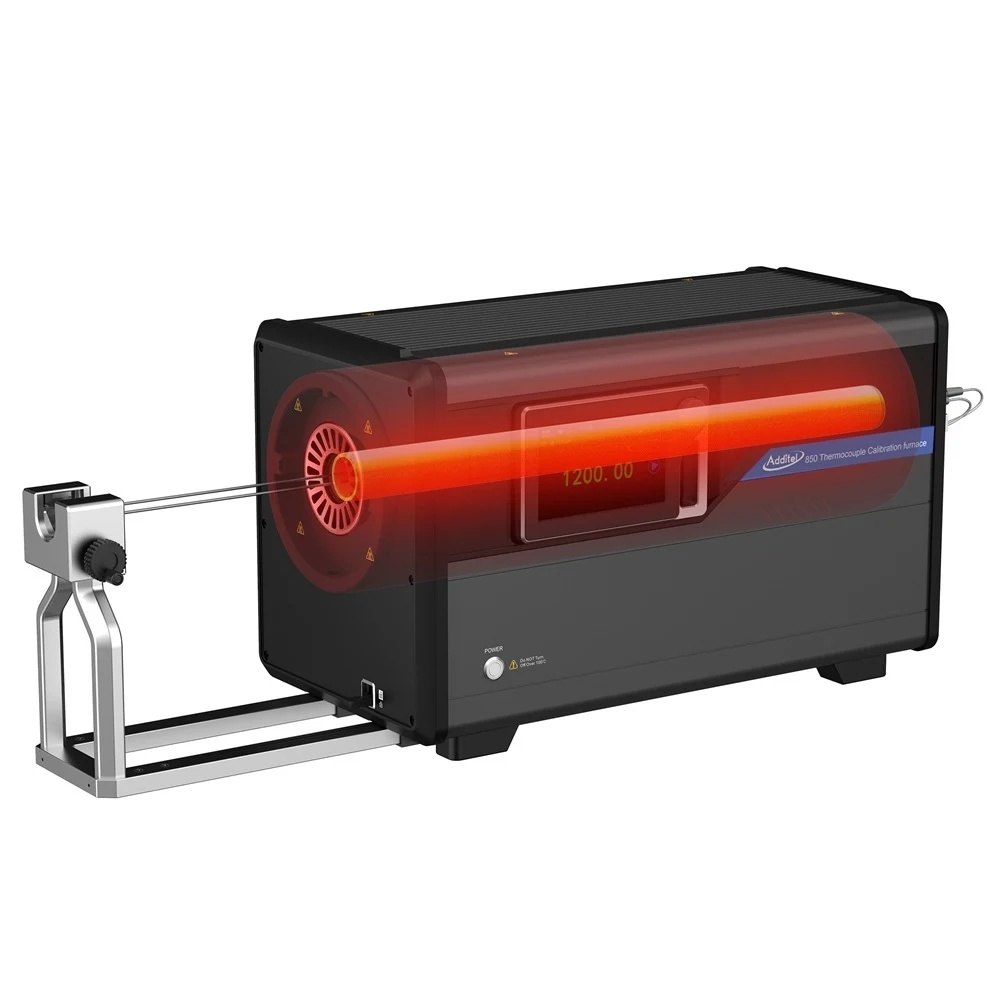

ADDITEL ADT850 - 내부가 붉게 가열된 수평 열전대 교정 전기로
내부가 붉게 가열된 수평 열전대 교정 전기로

활용 분야

고온 열전대를
비교 교정하는 현장

  • 온도 교정실 — 귀금속·비금속 열전대를 기준 열전대와 비교해 교정합니다.
  • 항공 우주 부품 — 열처리와 시험 설비에 쓰이는 고온 열전대를 점검합니다.
  • 금속공학 열처리 공정 — 공정에 설치된 열전대를 기준 열전대와 비교해 정기 교정합니다.
  • 열전대 제조·검사 — S · R · B형 귀금속 열전대의 어닐링과 교정을 함께 처리합니다.

선택 가이드

교정 방식으로 고르는
Additel 열전대 전기로

이럴 때 (현장 조건·용량)권장 모델선택 이유
수평형 튜브에서 열전대를 비교 교정할 때ADT850-12003존 제어와 모드별 균일도를 갖춘 실험실형이어서 교정실의 비교 교정에 적합합니다.
휴대형 전기로가 필요할 때ADT875-1210 · ADT878-121010.6 kg 휴대형 수직 전기로여서 설비 옆까지 들고 가 교정할 수 있습니다.
현장용 전기로가 필요할 때Fluke 9150현장 교정에 맞춘 휴대형 전기로 모델입니다.
660 °C 이하 드라이웰이 필요할 때ADT875-155 · 350 · 660드라이웰이어서 전기로보다 표시 정확도가 좁아 정밀한 비교에 유리합니다.

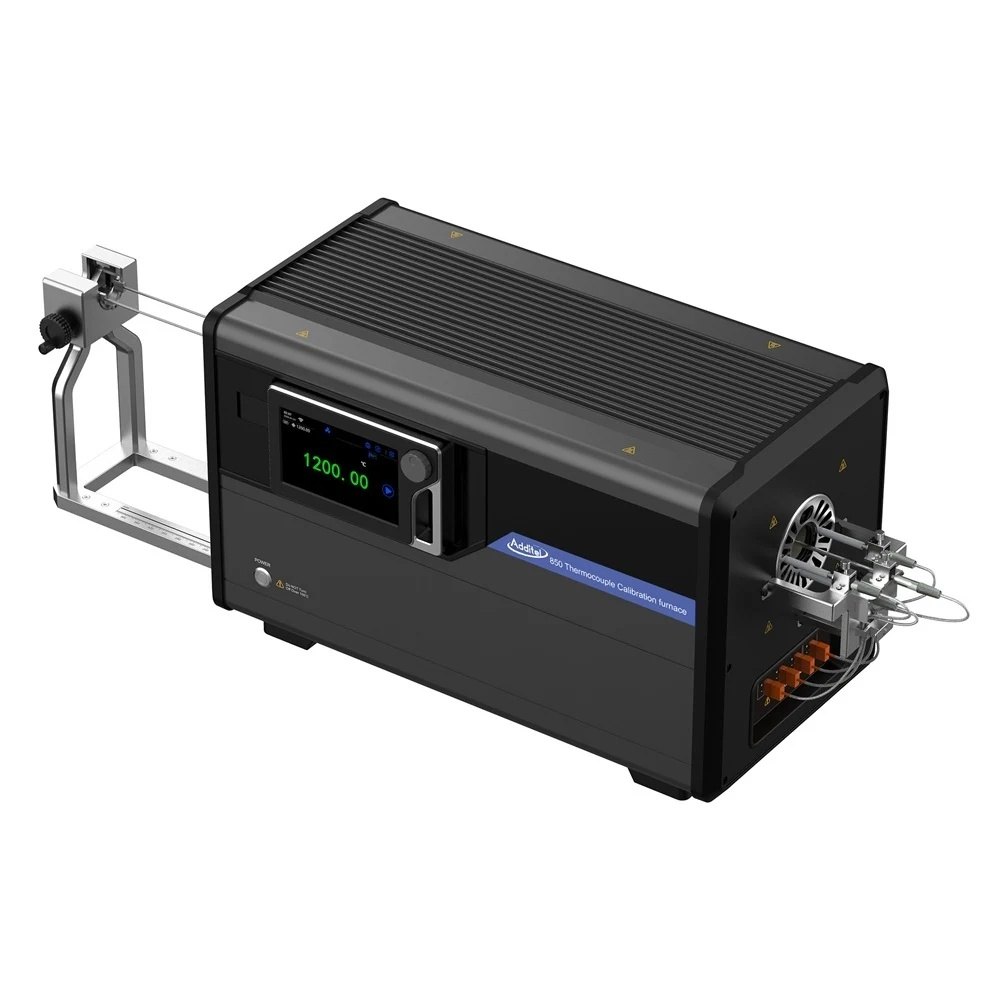

ADDITEL ADT850 - 열전대 고정 클램프가 보이는 전기로 측면
열전대 고정 클램프가 보이는 전기로 측면

구성·옵션

기본 구성품과
선택 인서트

  • 기본 구성 — 전원 케이블, 네트워크 케이블, N형 제어 열전대 3개(좌·중·우), 퓨즈 T12A 250 V 3개, 니켈선 1롤, 인서트 절연체 2세트, 알루미나 튜브(6 mm OD × 4 mm ID × 400 mm와 700 mm 각 2개), 적합성 증명서.
  • 모델별 포함 세트 — ADT850-1200-ALUM에는 ADT110-850-ALUM 1세트, ADT850-1200-CUPL에는 ADT110-850-CUP-LONG 1세트가 들어갑니다.
  • 선택 인서트 — 긴·짧은 컵 인서트와 다공 인서트(INS-LONG, INS-SHORT, 7 × Ø8.5 mm 구멍)를 추가할 수 있습니다.
  • S형 기준 열전대 AM1210-20-CJ · AM1210-20 — 0 ~ 1300 °C, 1년 장기 드리프트 ±0.5 °C(1084.62 °C), 단기 안정도 ±0.2 °C, 선 지름 0.5 mm, 알루미나 외피 6 mm OD × 600 mm.
  • 9080 케이블 키트 — S, R, K, J, T, E, N형 열전대 플러그와 보상도선을 구성합니다.

교정 연계

전기로와 기준 열전대는 정기 교정으로 소급성을 유지해야 비교 교정 결과가 의미를 갖습니다. 전기로와 S형 기준 열전대의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
