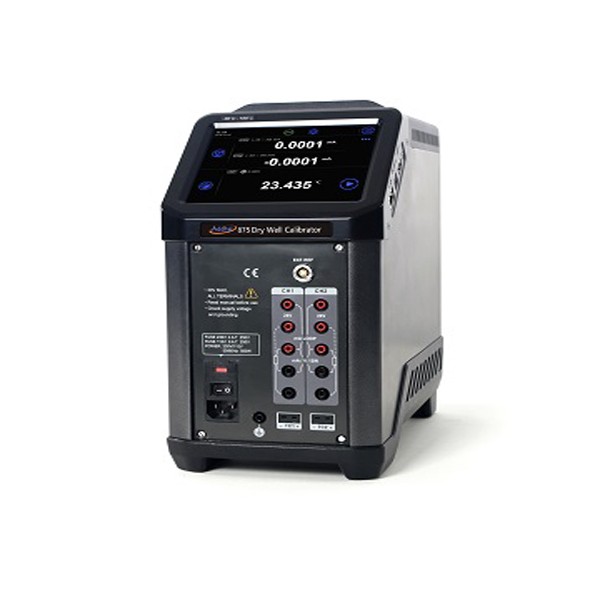

Additel ADT875 드라이 웰(중저온용)

Additel ADT875 드라이 웰(중저온용)

MODEL
ADT875
브랜드
ADDITEL

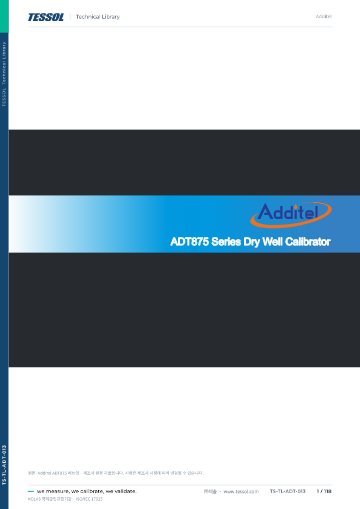

제품 자료
제품문의 구매하기

교정실과 현장에서 센서를
온도점별로 점검하는 드라이웰

Additel ADT875-155 · 350 · 660 듀얼존 드라이웰

견적 받기

Additel ADT875 시리즈는 -40 ~ 660 °C를 875-155, 875-350, 875-660 세 모델로 나누어 담당하는 듀얼존 휴대형 드라이웰(Dry-Well Calibrator)입니다. 6.5인치 터치스크린과 Wi-Fi·Bluetooth를 갖추고 교정실과 현장에서 센서를 온도점별로 점검합니다.

875-155는 안정도 ±0.01 °C와 축방향 균일도 ±0.07 °C로 저온 센서의 비교 편차를 줄이고, PC 옵션을 추가하면 기준 PRT 입력과 4~20 mA·HART 판독까지 한 본체에서 처리할 수 있습니다. 내장 제어 센서의 셀프 교정으로 드리프트도 관리하는 이 드라이웰은 (주)테솔이 국내에 공식 공급합니다.

145 / 150 mm

침지 깊이 (155 / 350 · 660)

10분

일반 안정화 시간

13 / 10 / 15분

가열 (155 · 350 · 660 모델별)

9.9 / 8.6 kg

무게 (155 / 350 · 660)

특징

듀얼존과 자가 교정으로
안정도 확보

핵심 특징현장에서 달라지는 점
독립 2채널(PC 옵션)TC · RTD · 전기 · 스위치 신호를 각각 따로 읽어 센서와 트랜스미터를 한 번에 점검합니다.
HART 통신(PC 옵션)4~20 mA 출력 센서의 HART 값까지 읽고 데이터 로깅과 작업 관리에 활용합니다.
내장 셀프 교정내장 제어 센서를 외부 기준과 대조해 장기 드리프트를 보정합니다.
외부 기준 센서 연결웰 온도를 외부 기준 PRT 값으로 제어하거나 비교해 불확도를 줄입니다.
빠른 가열·냉각온도점 전환이 빨라 한 번의 교정에 걸리는 시간이 줄어듭니다.
휴대형 구조작고 견고한 본체를 현장으로 가져가 설치 위치에서 센서를 점검합니다.

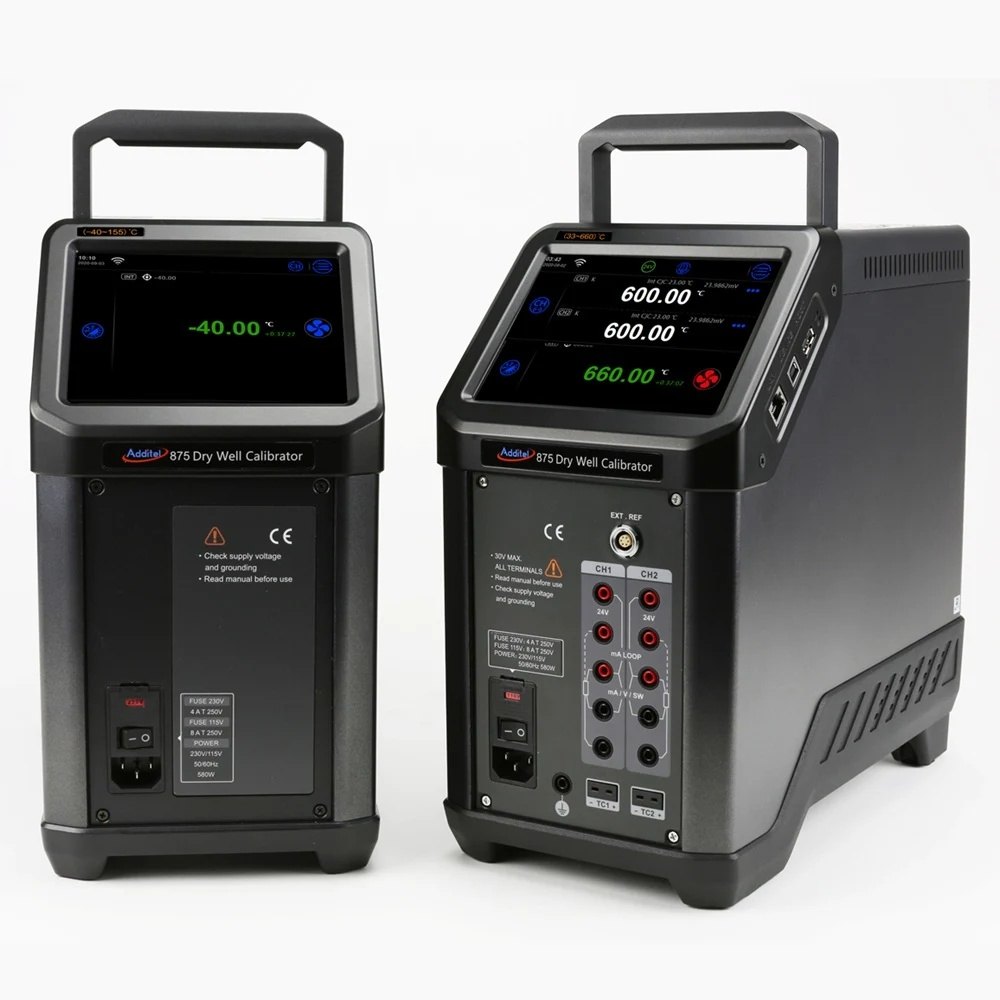

ADDITEL ADT875 - 터치 화면이 있는 드라이 웰 본체 두 대의 전면과 후면
터치 화면이 있는 드라이 웰 본체 두 대의 전면과 후면

루프 교정

제약·식품 루프를
한 대로 점검

웰 온도와 4~20 mA를 함께 읽는 PC 버전

센서를 웰에 삽입하고 4~20 mA 출력과 HART 값까지 한 대로 읽으며, 내장 제어 센서의 자가 교정 기능으로 웰 온도 드리프트를 점검합니다. 국내 GMP 기준은 시험기기, 계측기, 기록계를 미리 정한 계획서에 따라 정기적으로 교정하고 기록하도록 요구합니다.

모델 선택

155·350·660
온도 구간 선택

875-155는 -40 ~ 155 °C 저온, 875-350은 33 ~ 350 °C 중온, 875-660은 고온 구간을 담당합니다. 균일도와 안정도는 온도점마다 값이 달라지므로 교정할 센서의 사용 온도에 맞춰 모델을 선택하고 표의 온도점별 값을 불확도 예산에 반영하세요.

정밀급

정밀급은
ADT878 시리즈

안정도 ±0.005 °C와 0.001 °C 분해능이 필요한 경우에는 ADT878-160 · 425 · 700 정밀급을 검토하세요. 침지 깊이가 160 mm와 193 mm로 깊고, ISO/IEC 17025 인정 교정이 함께 포함됩니다.

사용 방법

ADT875 드라이웰
통신 설정과 Additel Link 연결

ADT875 드라이웰은 USB B, RJ45, Wi-Fi, Bluetooth로 컴퓨터와 연결하고, ACloud Service로 데이터를 올려 Additel Link 앱에서 원격으로 확인합니다. 통신 설정은 Setup 메뉴의 Communication에서 합니다.

소프트웨어·도구하는 일
Ethernet (RJ45) · WLAN · Bluetooth컴퓨터와 연결, DHCP 또는 고정 IP
ACloud Service1~100초 간격으로 클라우드에 데이터 업로드
Additel LinkQR 코드로 앱 계정에 원격 제어 권한 부여
USB A (Host)USB 메모리로 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1주 메뉴의 Setup에서 Communication을 열고 Ethernet, WLAN, Bluetooth 가운데 쓸 연결을 설정합니다.
2Additel Link로 관리하려면 ACloud Service 화면에서 Additel Link를 선택하세요.
3화면에 나타난 QR 코드를 Additel Link 앱으로 스캔해 앱 계정에 원격 제어 권한을 줍니다.
4목표 온도 아이콘을 눌러 숫자 키패드로 값을 입력하고 Enter를 누르면 온도 제어가 자동으로 시작됩니다.
5표시값이 녹색으로 바뀌고 알림음이 울리면 안정된 것이므로 센서를 비교 점검하세요.

USB 포트는 FAT16 또는 FAT32로 포맷한 USB 메모리로 펌웨어를 업데이트할 때 사용합니다.

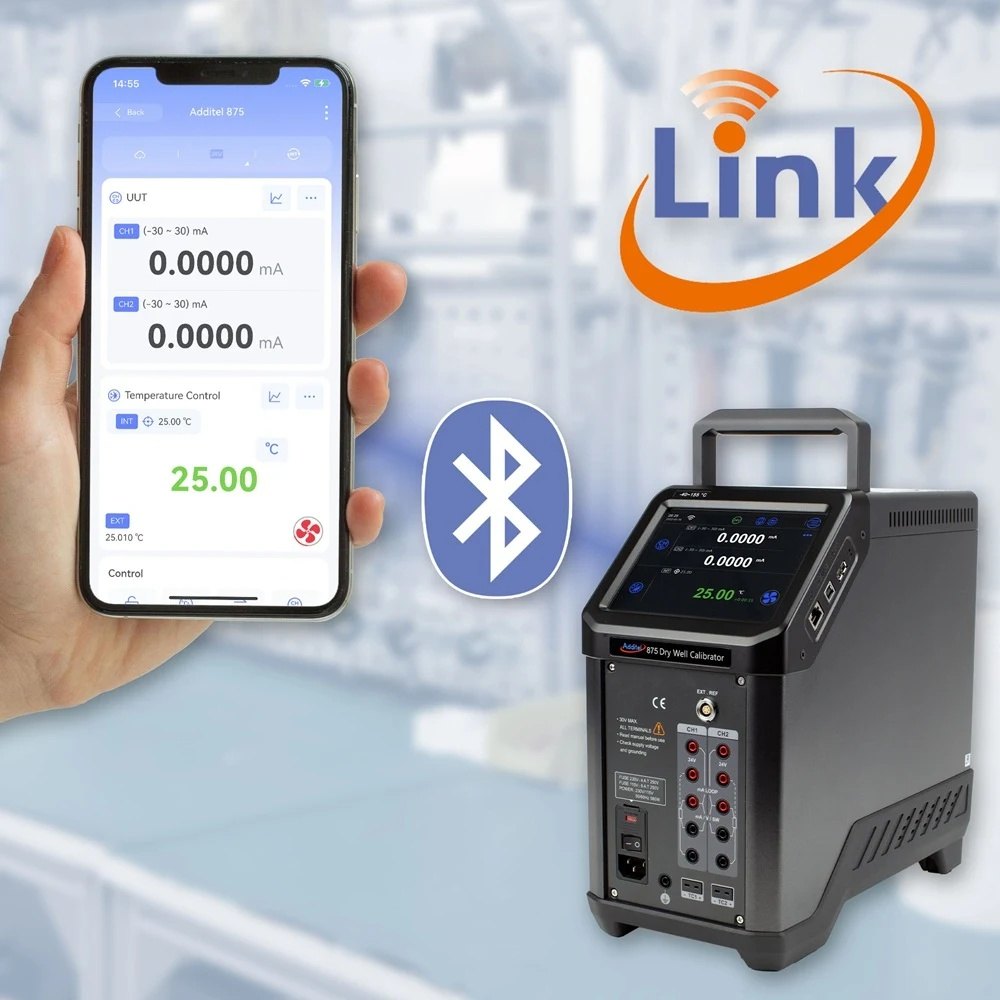

ADDITEL ADT875 - 스마트폰 앱으로 본체와 블루투스 연동하는 화면
스마트폰 앱으로 본체와 블루투스 연동하는 화면

사양

875 시리즈 드라이웰
모델별 사양 비교

항목ADT875-155ADT875-350ADT875-660
온도 범위-40 ~ 155 °C33 ~ 350 °C33 ~ 660 °C
표시 정확도±0.18 °C (전 범위)±0.2 °C (전 범위)±0.3 °C (33 · 420 °C) / ±0.5 °C (660 °C)
안정도 (30분)±0.01 °C (전 범위)±0.02 °C (전 범위)±0.02 °C (33 °C) / ±0.03 °C (50 °C) / ±0.04 °C (420 · 660 °C)
축방향 균일도 (60 mm)±0.07 °C (전 범위)±0.04 °C (33 °C) / ±0.1 °C (200 °C) / ±0.2 °C (350 °C)±0.05 °C (33 °C) / ±0.3 °C (420 °C) / ±0.5 °C (660 °C)
반경방향 균일도±0.01 °C (전 범위)±0.01 °C (33 °C) / ±0.015 °C (200 °C) / ±0.02 °C (350 °C)±0.02 °C (33 °C) / ±0.05 °C (420 °C) / ±0.1 °C (660 °C)
적재 영향 (표시 센서)±0.1 °C±0.15 °C±0.15 °C
적재 영향 (외부 센서)±0.02 °C±0.015 °C±0.035 °C
히스테리시스 (표시 센서)0.025 °C0.03 °C0.1 °C
침지 깊이145 mm150 mm150 mm
인서트 외경25.8 mm24.8 mm24.8 mm
가열 시간13분 (-40 → 155 °C) / 5분 (-40 → 23 °C) / 8분 (23 → 155 °C)10분 (33 → 350 °C)15분 (33 → 660 °C)
냉각 시간28분 (155 → -40 °C) / 8분 (155 → 23 °C) / 20분 (23 → -40 °C)15분 (350 → 100 °C) / 10분 (100 → 50 °C) / 10분 (50 → 33 °C)23분 (660 → 100 °C) / 12분 (100 → 50 °C) / 12분 (50 → 33 °C)
무게9.9 kg8.6 kg8.6 kg
소비 전력580 W1200 W1200 W
온도 계수 (0 ~ 8 °C, 38 ~ 50 °C)±0.005 °C/°C±0.01 °C/°C±0.01 °C/°C

시리즈 공통 사양

항목사양
안정화 시간일반 10분
분해능 · 단위0.01 °C · °C, °F, K
제어 방식듀얼존 제어, 내부 센서 또는 외부 기준 PRT 설정점 제어
디스플레이6.5인치(165 mm) 컬러 터치스크린
크기 (H × W × D)320 × 170 × 330 mm
전원90 ~ 254 VAC, 45 ~ 65 Hz
정확도 보증 주위 온도8 ~ 38 °C
작동 환경0 ~ 50 °C, 0 ~ 90% RH (비응축), 고도 3000 m
보관 온도-20 ~ 60 °C
진동 · 충격 · 낙하진동 2 g(10 ~ 500 Hz, 면당 30분) / 충격 4 g 3회 / 낙하 500 mm
통신USB A, USB B, RJ45, Wi-Fi, Bluetooth
표시 언어영어, 중국어, 일본어, 러시아어, 독일어, 프랑스어, 이탈리아어, 스페인어
소프트웨어 기능자동 스텝, 원격 제어, 데이터 로깅, 안정도 표시, 연결 안내
사용자 지정 범위(CYOR)9875-155-CYOR, 9875-350-CYOR, 9875-660-CYOR (선택한 부분 범위에 맞춰 교정 · 최적화)
보증 기간1년

PC 옵션 입력 사양 (ADT875PC)

항목사양
기준 PRT 판독 정확도 (100 Ω PRT, 프로브 제외)±0.009 °C (-40 °C) / ±0.010 °C (0 °C) / ±0.012 °C (50 °C) / ±0.017 °C (155 °C) / ±0.019 °C (200 °C) / ±0.026 °C (350 °C) / ±0.030 °C (420 °C) / ±0.042 °C (660 °C)
기준 저항 범위 · 분해능0 ~ 400 Ω, 0.5 mΩ
기준 저항 정확도0 ~ 50 Ω: ±0.002 Ω / 50 ~ 400 Ω: ±40 ppm RD
기준 특성식 · 연결ITS-90, CVD, IEC-751, 저항 / 4선식 PRT, 6핀 Lemo 스마트 커넥터
RTD 채널2채널(2 · 3 · 4선식), 4 mm 잭 4개
RTD 정확도 (센서 제외)0 ~ 25 Ω: ±0.002 Ω / 25 ~ 400 Ω: ±0.008% RD / 400 Ω ~ 4 kΩ: ±0.008% RD
RTD 분해능 · 범위0 ~ 400 Ω: 1 mΩ / 400 Ω ~ 4 kΩ: 0.01 Ω
RTD 형식PT10, PT25, PT50, PT100, PT200, PT500, PT1000, CU10, CU50, CU100, NI100, NI120
열전대 채널2채널(미니 TC 단자), 형식 S, R, K, B, N, E, J, T, C, D, G, L, U
열전대 전압±75 mV, 분해능 0.0001 mV, 입력 임피던스 100 MΩ 초과, 0.02% RD + 5 µV
내부 CJC 정확도±0.35 °C (주위 온도 0 ~ 50 °C)
K형 열전대 정확도 (센서 제외)0 °C: ±0.13 °C / 155 °C: ±0.16 °C / 350 °C: ±0.19 °C / 660 °C: ±0.25 °C
전류±30 mA, 0.02% RD + 2 µA, 분해능 0.0001 mA, 입력 임피던스 10 Ω 미만
전압±12 V · ±30 V, 0.02% RD + 2 mV, 분해능 0.001 V, 입력 임피던스 1 MΩ 초과
스위치 테스트 · 루프 전원기계식 또는 전기식 / 24 V ±10%, 최대 60 mA
기준 · 전류 · 전압 · TC 온도 계수±5 ppm FS/°C (RTD는 ±2 ppm FS/°C)
문서화 · HART최대 1,000개 작업, 작업당 As-found · As-left 결과 10개, 화면 스냅샷, 자동 스텝 · ramp 기록 / HART 읽기 · 설정 · 교정(DD 파일 정기 업데이트, ADT875PC 선택)

정밀급 ADT878 시리즈 사양

항목ADT878-160ADT878-425ADT878-700
온도 범위-40 ~ 160 °C33 ~ 425 °C33 ~ 700 °C
표시 정확도±0.1 °C (전 범위)±0.2 °C (전 범위)±0.20 °C (33 · 425 °C) / ±0.25 °C (660 °C)
안정도 (30분)±0.005 °C (전 범위)±0.010 °C (100 °C) / ±0.015 °C (225 °C) / ±0.020 °C (425 °C)±0.010 °C (100 °C) / ±0.020 °C (425 °C) / ±0.030 °C (700 °C)
축방향 균일도 (60 mm)±0.035 °C (-40 °C) / ±0.020 °C (0 °C) / ±0.050 °C (160 °C)±0.10 °C (100 °C) / ±0.15 °C (225 °C) / ±0.25 °C (425 °C)±0.10 °C (100 °C) / ±0.25 °C (425 °C) / ±0.40 °C (700 °C)
축방향 균일도 (80 mm)±0.050 °C (-40 °C) / ±0.040 °C (0 °C) / ±0.050 °C (160 °C)±0.15 °C (100 °C) / ±0.20 °C (225 °C) / ±0.30 °C (425 °C)±0.15 °C (100 °C) / ±0.30 °C (425 °C) / ±0.60 °C (700 °C)
반경방향 균일도±0.01 °C (전 범위)±0.025 °C (100 °C) / ±0.030 °C (225 °C) / ±0.040 °C (425 °C)±0.025 °C (100 °C) / ±0.040 °C (425 °C) / ±0.060 °C (700 °C)
적재 영향 (외부 센서)±0.010 °C±0.01 °C±0.01 °C (100 °C) / ±0.02 °C (425 °C) / ±0.03 °C (700 °C)
히스테리시스 (표시 센서)0.025 °C0.04 °C0.07 °C
침지 깊이160 mm193 mm193 mm
가열 시간4분 (-40 → 23 °C) / 10분 (23 → 160 °C)15분 (23 → 425 °C)25분 (23 → 700 °C)
냉각 시간8분 (160 → 23 °C) / 15분 (23 → -40 °C)24분 (425 → 100 °C) / 15분 (100 → 50 °C)30분 (700 → 100 °C) / 15분 (100 → 50 °C)
분해능0.001 °C0.001 °C0.001 °C

활용 분야

온도점별 센서 점검이
필요한 현장

  • 교정실 — 센서를 온도점별로 점검하고 불확도 예산에 온도점별 균일도를 반영합니다.
  • 제약·식품 공정 — 루프 센서를 웰 온도와 4~20 mA로 함께 점검합니다.
  • 현장 서비스 팀 — 휴대형 본체를 가져가 설치 위치에서 교정합니다.
  • HART 센서 점검 — 4~20 mA 출력 센서의 HART 값까지 읽습니다.

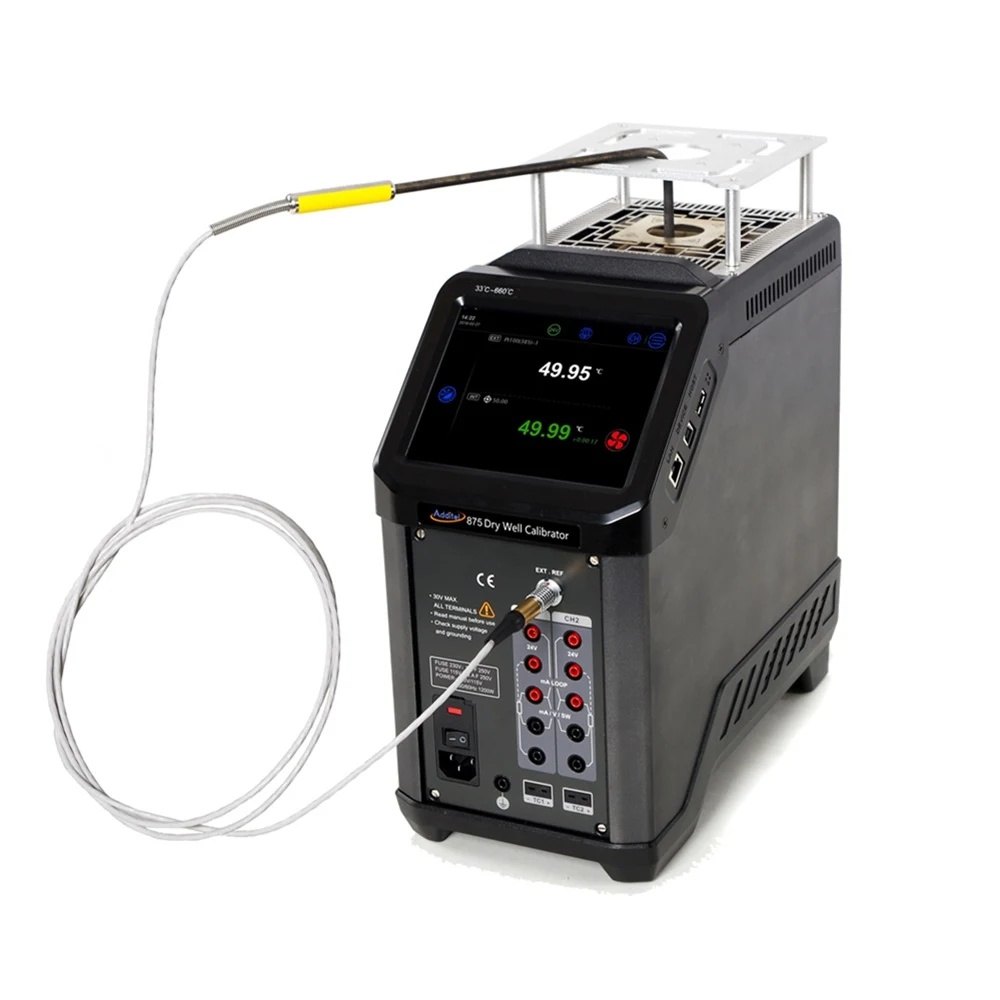

ADDITEL ADT875 - 본체 삽입구에 온도 센서 프로브를 꽂은 모습
본체 삽입구에 온도 센서 프로브를 꽂은 모습

선택 가이드

온도 구간으로 고르는
ADT875 드라이웰

이럴 때 (현장 조건·용량)권장 모델선택 이유
-40 ~ 155 °C 저온 구간이 필요할 때ADT875-155안정도 ±0.01 °C, 축방향 균일도 ±0.07 °C로 저온 센서의 비교 편차가 작습니다.
33 ~ 350 °C 중온 구간이 필요할 때ADT875-350전 범위에서 표시 정확도 ±0.2 °C를 유지해 중온 센서 점검에 충분합니다.
33 ~ 660 °C 고온 구간이 필요할 때ADT875-660660 °C까지 교정하며, 온도점별 값이 달라지므로 사양표의 값을 불확도 예산에 반영하세요.
안정도 ±0.005 °C와 0.001 °C 분해능이 필요할 때ADT878-160정밀급 -40 ~ 160 °C 모델로 저온 구간의 안정도가 더 높습니다.

구성·옵션

PC 옵션(ADT875PC)과
휴대 액세서리

  • 본체 — 875-155, 875-350, 875-660 중 하나를 선택하며 전원은 110 V 또는 220 V 구성을 고릅니다.
  • PC 옵션(ADT875PC) — RTD 2채널(2 · 3 · 4선식), 열전대 2채널(13종), ±30 mA, 24 V 루프 전원, HART를 더합니다.
  • 기준 PRT 리드아웃 — 리드아웃 단독 판독 정확도는 0 °C에서 ±0.010 °C입니다.
  • 액세서리 — 휠 달린 휴대 케이스 9915-875, 보조 PRT AM17XX-12-ADT와 90도 굽힘형 AM17XX-BEND-ADT, 스마트 커넥터 9070 · 9071 · 9072, 케이블 키트 9080, 짧은 프로브 교정 키트 ADT110-875-LSHRT-IKIT.
  • 기본 구성 — 선택 인서트, 전원 케이블, USB 케이블, 인서트 제거 툴, 열 차폐(350 · 660), 실리카겔 마개와 단열 마개(155), 시험 리드(PC 옵션), ISO/IEC 17025 인정 교정 성적서.

교정 연계

인정 교정 성적서가 포함되어 있어도 사용 중에는 정기 교정으로 소급성을 유지해야 합니다. 드라이웰 정기 교정은 (주)테솔의 KOLAS 인정 범위 안에서 가능한 항목을 확인해 일정과 함께 안내해 드립니다.

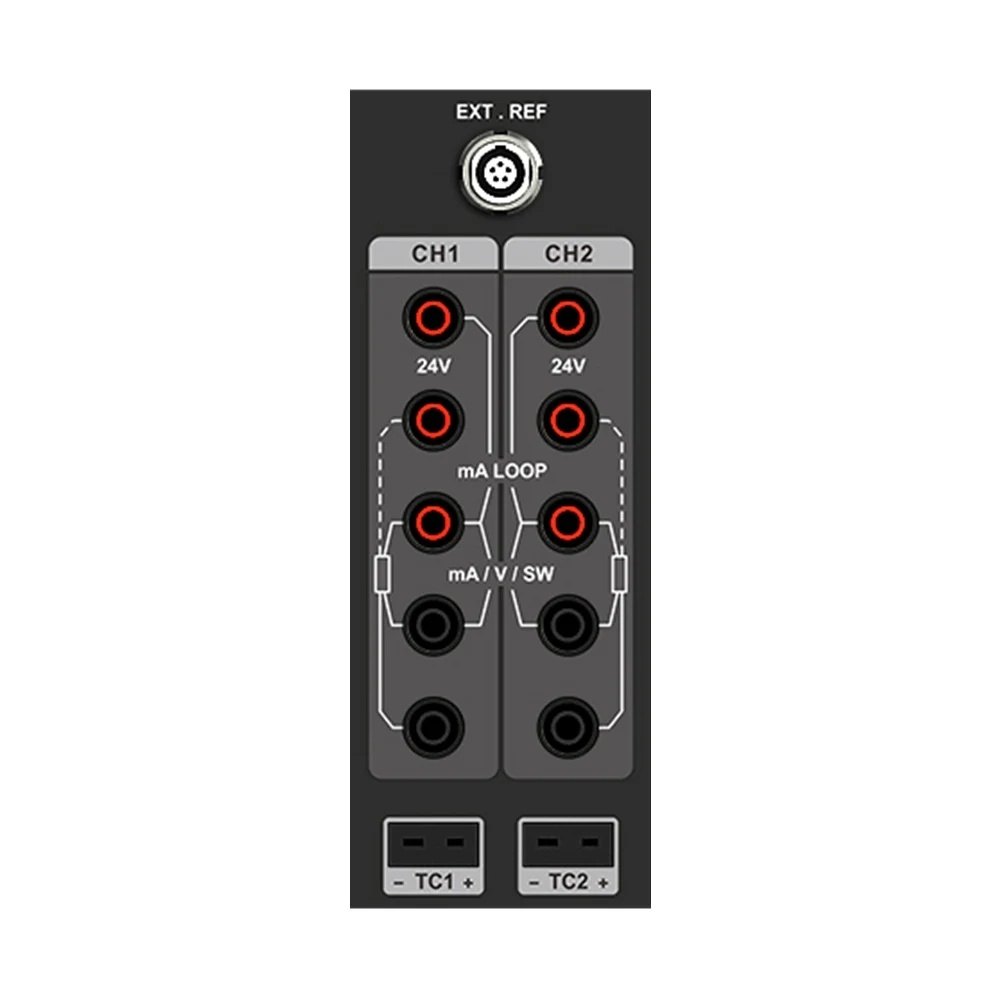

ADDITEL ADT875 - 입출력 단자가 배열된 모듈 패널 모습
입출력 단자가 배열된 모듈 패널 모습
