PC 없이 전면 패널만으로
센서를 점검하는 현장 드라이웰

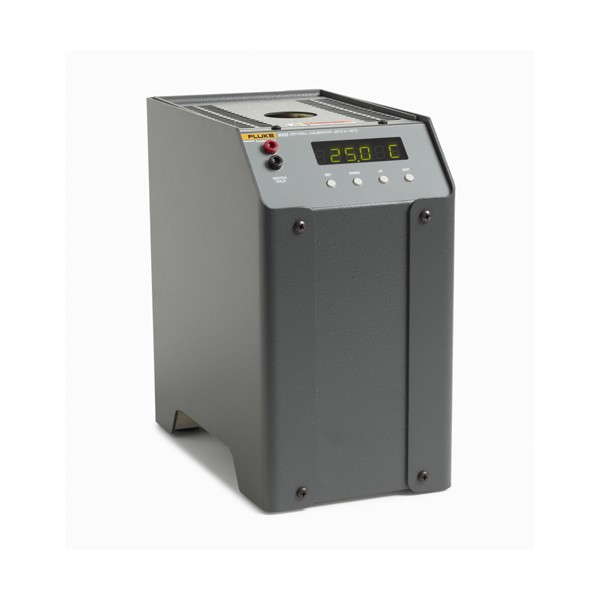

Fluke Calibration 9103 · 9140 현장 드라이웰

견적 받기

Fluke Calibration 국내 공식 대리점

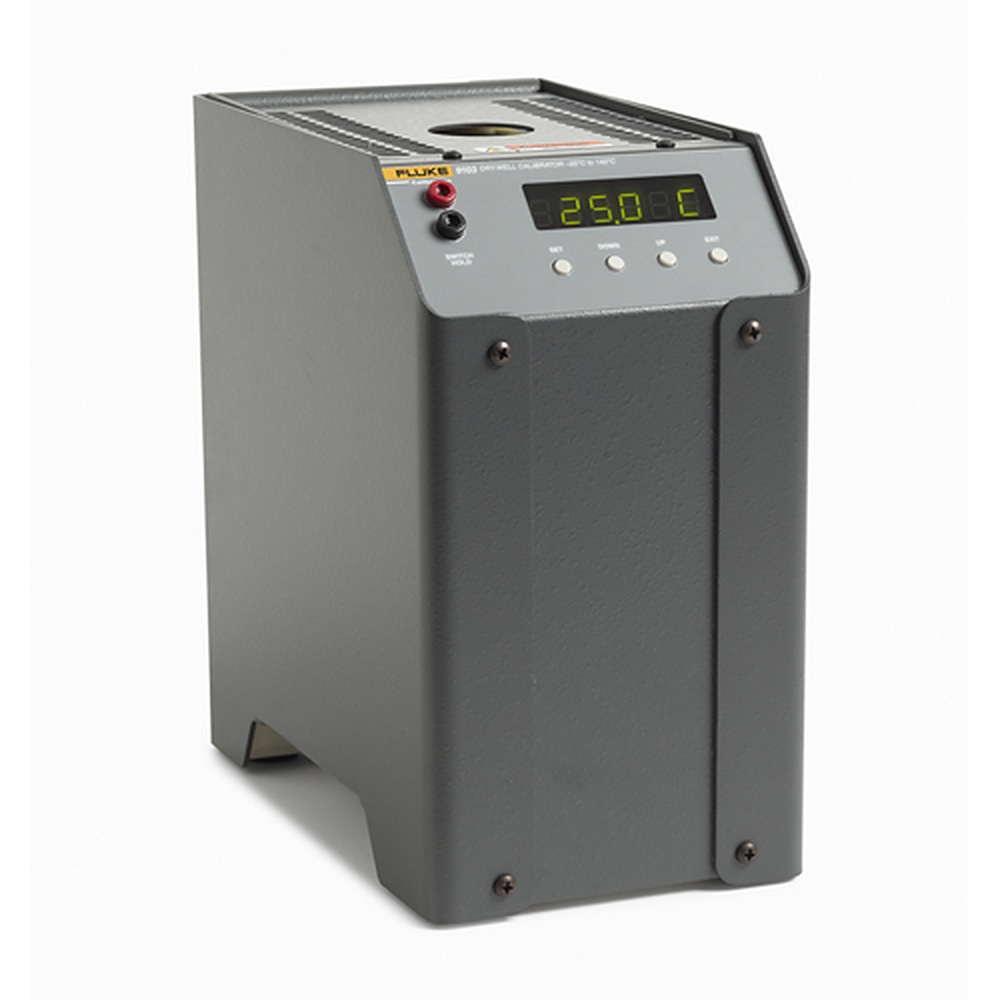

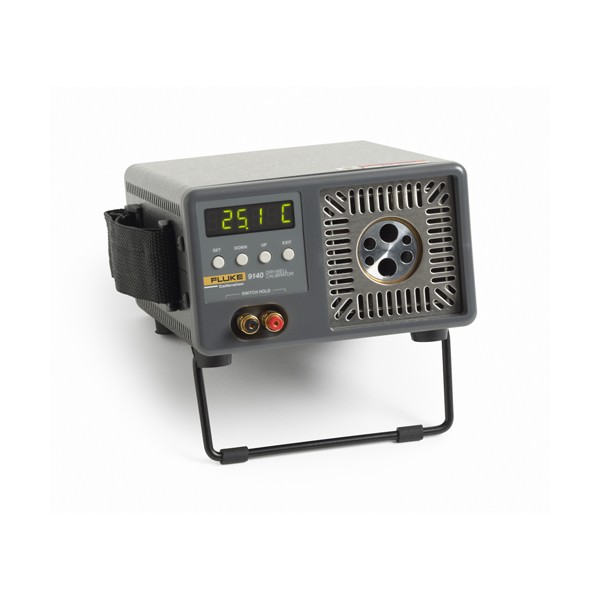

Fluke Calibration 9103·9140은 9103이 -25~140 °C, 9140이 35~350 °C를 맡는 소형 현장 드라이웰(휴대형 온도 교정기)입니다. 두 모델 모두 RS-232로 교정 자동화 소프트웨어에 연결해 현장의 스위치·RTD·열전대를 점검할 수 있습니다.

9140은 2.7 kg 본체가 주위 온도에서 12분 만에 가열되고, 9103은 5.7 kg 본체가 20분이면 -25 °C까지 냉각됩니다. 케이스를 열지 않고 재교정할 수 있어 유지 비용이 낮으며, 두 모델은 (주)테솔이 국내에 공식 공급합니다.

-25 ~ 140 °C

9103 온도 범위

35 ~ 350 °C

9140 온도 범위

±0.25 °C

9103 표시 정확도

RS-232

Interface-it 소프트웨어 연결

특징

9103·9140의
현장 이동형 구성

핵심 특징현장에서 달라지는 점
12분 가열9140은 주위 온도에서 12분이면 설정 온도에 도달해 현장 점검의 대기 시간이 짧습니다.
가벼운 휴대성9103은 5.7 kg, 9140은 2.7 kg이어서 설비 사이를 옮겨 다니며 점검할 수 있습니다.
전면 패널 조작기능을 전면 패널에서 조작하므로 PC 없이도 단독으로 점검할 수 있습니다.
Interface-it 소프트웨어9930 소프트웨어로 교정 작업을 자동화하고 점검 기록을 PC에 남길 수 있습니다.
케이스 개방 없는 재교정케이스를 열지 않고 재교정 작업을 진행해 유지 보수 비용과 장비 정지 시간을 줄입니다.
NIST 소급 인증서출하 전 공장 시험을 거쳐 NIST 소급 인증서가 함께 공급됩니다.

인서트 선택

1/4 in 초과 구멍의
정확도 조건

인서트 A~D와 표시 정확도

인서트는 주문할 때 A·B·C·D 가운데 선택합니다. 1/4 in보다 큰 구멍을 사용하면 두 모델 모두 표시 정확도가 ±1 °C로 넓어지므로, 점검할 프로브 지름에 맞는 구멍을 고르세요. 9140 인서트는 3140 계열, 9103 인서트는 3103 계열 번호를 사용합니다.

침지 깊이

124 mm 웰과
프로브 길이

침지 깊이 기준

침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준입니다. Ø6 mm 프로브라면 90 mm에 감지 소자 길이를 더한 깊이가 필요합니다. 이보다 긴 프로브에는 웰이 더 깊은 9142 시리즈를 선택하세요.

교정 관리

9103·9140 소급 인증서와
교정 주기

NIST 소급 인증서에는 모델마다 7개 점의 데이터가 담깁니다. 교정 주기는 사용 빈도와 점검 이력을 보고 정하세요. 재교정이 필요하면 해당 모델이 (주)테솔의 KOLAS 인정 범위에 드는지 확인해 안내해 드립니다.

사용 방법

9103 · 9140 현장 드라이웰
RS-232 설정과 명령 예시

9103과 9140은 뒷면 DB-9 RS-232 포트를 기본으로 갖추고, 동봉된 9930 Interface-it으로 설정점 제어와 기록을 자동화합니다. 두 모델은 같은 직렬 명령을 사용하지만 SErIAL 메뉴로 가는 경로가 조금 다릅니다.

소프트웨어·도구하는 일
RS-232 포트 (뒷면 DB-9 male)8 data bits, 1 stop bit, no parity
SErIAL 메뉴bAUd(보율), SPEr(샘플 주기), dUPL(이중 모드), LF(줄바꿈)
9930 Interface-itPC에서 설정점 제어와 점검 기록

처음 연결하는 순서

순서할 일
1차폐 직렬 케이블로 뒷면 DB-9 포트와 PC를 연결하세요. 산업 현장에서는 케이블을 1 m 이하로 합니다.
2SET을 누른 채 EXIT를 눌렀다 떼어 보조 메뉴로 들어가세요.
3SET을 반복해 9103은 PAr, 9140은 CAL까지 이동한 뒤 UP으로 SErIAL을 고르고 SET을 누릅니다.
4bAUd(300~9600), dUPL, LF를 PC 쪽 설정과 같게 맞추세요.
5명령 끝에 캐리지 리턴(CR)을 붙여 t를 보내 현재 온도를 확인하고, s= 뒤에 값을 붙여 설정 온도를 바꿉니다.

9103 · 9140 직렬 명령 예시

명령하는 일
s설정점 읽기 (9103 응답 예: set: 100.00 C)
s=200.0설정점을 200.0으로 변경 (9103 설명서 예)
s=350설정점을 350으로 변경 (9140 설명서 예)
t현재 온도 읽기 (응답 예: t: 55.6 C)
hohold 상태 읽기
*ver펌웨어 버전 읽기 (9140 응답 예: ver.9140,1.21)

명령은 대소문자를 가리지 않고 대괄호 부분을 줄여 보낼 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 모델별 사용 설명서를 함께 확인하세요.

보율은 직렬 명령으로 바꿀 수 없으므로 전면 SErIAL 메뉴에서 설정하세요. 자동 전송을 끄려면 sa=0을 보냅니다.

사양

9103·9140
온도별 사양

항목91039140
온도 범위-25 ~ 140 °C (주위 23 °C)35 ~ 350 °C
표시 정확도±0.25 °C (1/4 in 초과 구멍 ±1 °C)±0.5 °C (1/4 in 초과 구멍 ±1 °C)
안정도±0.02 °C(-25 °C) · ±0.04 °C(140 °C)±0.03 °C(50 °C) · ±0.05 °C(350 °C)
웰 간 균일도±0.1 °C (비슷한 크기 웰)±0.1 °C (비슷한 크기 웰)
침지 깊이124 mm124 mm
가열 시간주위 → 140 °C 18분주위 → 350 °C 12분
냉각 시간주위 → -25 °C 20분350 → 100 °C 15분
안정화 시간7분7분
장착물A · B · C · D 중 주문 시 선택A · B · C · D 중 주문 시 선택
휴대용 케이스(옵션)93169308
전원115 VAC 1.3 A 또는 230 VAC 0.7 A, 50/60 Hz, 150 W115 VAC 4.4 A 또는 230 VAC 2.2 A, 50/60 Hz, 500 W
크기143 × 261 × 245 mm152 × 86 × 197 mm
무게5.7 kg2.7 kg
NIST 소급 인증서 데이터-25 · 0 · 25 · 50 · 75 · 100 · 140 °C50 · 100 · 150 · 200 · 250 · 300 · 350 °C

시리즈 공통 사양

항목사양
컴퓨터 인터페이스RS-232, Interface-it 소프트웨어(9930)
9103 인서트 외형Ø31.8 × 124 mm
큰 구멍 정확도1/4 in 초과 구멍은 두 모델 모두 표시 정확도 ±1 °C
소급 인증서출하 전 공장 시험과 NIST 소급 인증서 포함

활용 분야

현장 드라이웰로
점검하는 설비

  • 현장 스위치 점검 — 온도 스위치의 작동 온도를 설비 옆에서 확인합니다.
  • RTD·열전대 점검 — 작은 프로브를 인서트 구멍에 맞춰 꽂아 지시값을 확인합니다.
  • 공정 설비 점검 — 가벼운 본체를 공정 라인으로 옮겨 센서를 점검합니다.
  • 소형 온도계 비교 — 소형 온도계를 웰에 꽂아 기준과 비교합니다.

선택 가이드

저온·고온과 균일도로 고르는
Fluke 현장 드라이웰

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
저온 점검이 필요하다면910320분이면 -25 °C까지 냉각해 저온 구간 점검에 맞습니다.
고온 점검이 필요하다면914012분에 가열되고 본체가 2.7 kg이라 고온 현장 점검에 적합합니다.
50 ~ 660 °C 고온이 필요할 때91449142 시리즈 가운데 50 ~ 660 °C를 맡는 고온 모델입니다.
축방향 균일도를 사양으로 확인할 때9142 시리즈듀얼존 제어로 축방향 균일도와 적재 영향까지 사양으로 공개합니다.
-10 ~ 122 °C 핸드헬드형이 필요할 때9102S1.8 kg 핸드헬드형이라 들고 다니며 저온 점검을 하기 좋습니다.

구성·옵션

9103·9140 인서트 번호와
케이스

번호설명
9103-X · 9140-X드라이웰 본체, 인서트 X(A · B · C · D) 포함
3103-1 · 3140-1블랭크 인서트
3103-2 · 3140-2인서트 A: 1.6 · 3.2 · 4.8 · 6.35 · 9.5 · 12.7 mm
3103-3 · 3140-3인서트 B: 4.8 · 6.35 · 9.5 mm 각 2개
3103-4 · 3140-4인서트 C: 6.35 mm 6개
3103-6 · 3140-6인서트 D: 3 · 4 · 6 mm 각 2개
93169103 휴대용 케이스
93089140 휴대용 케이스
