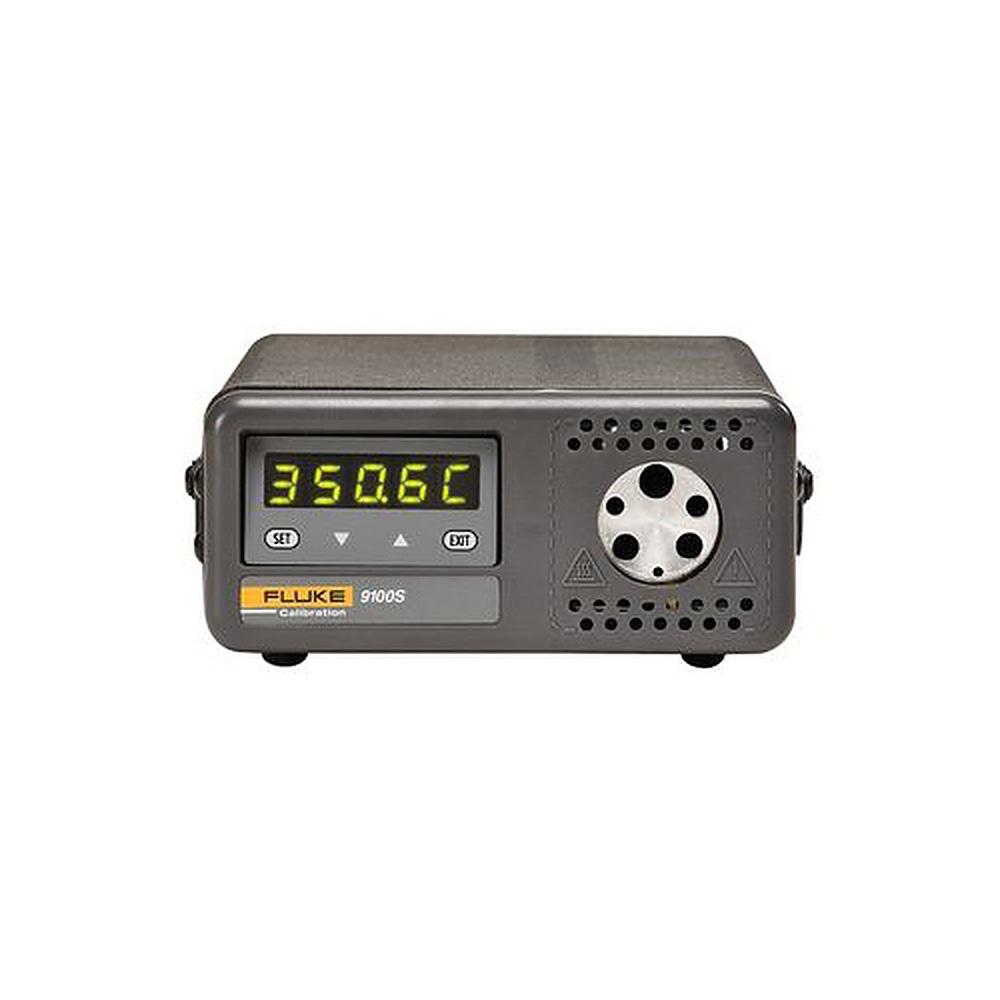

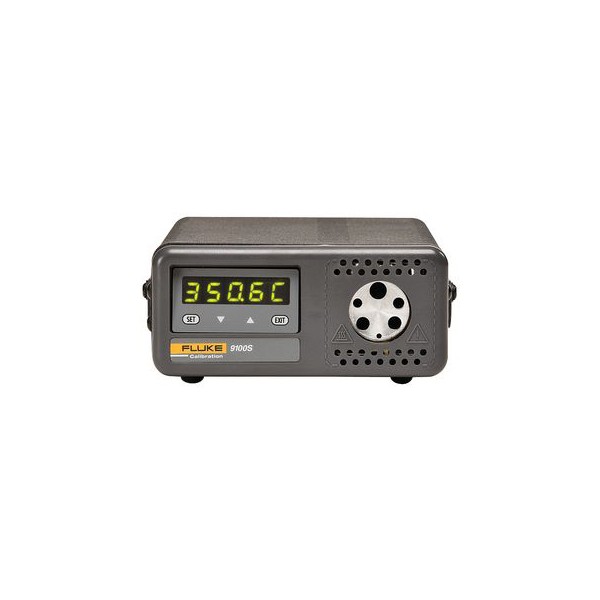

Fluke Calibration 9100S/9102S 휴대용 드라이웰

Fluke Calibration 9100S/9102S 휴대용 드라이웰

MODEL
9100S/9102S
브랜드
FLUKE CALIBRATION

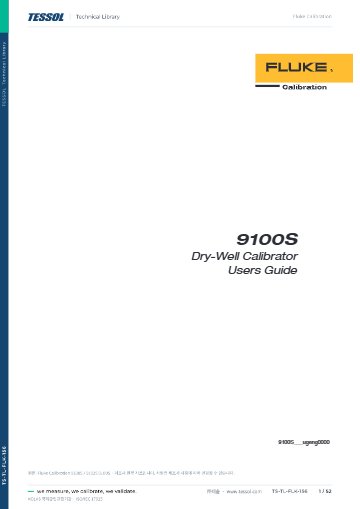

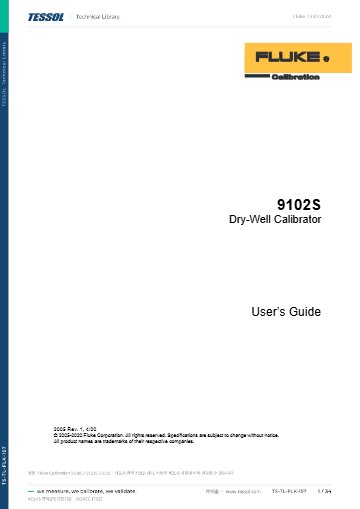

제품 자료
제품문의 구매하기

공구 가방에 넣어 설비까지
들고 가는 핸드헬드 드라이웰

Fluke Calibration 9100S · 9102S 핸드헬드 드라이웰

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 9100S·9102S는 현장의 RTD·열전대·온도 스위치를 점검하는 핸드헬드 드라이웰(휴대형 온도 교정기)입니다. 9100S는 35~375 °C, 9102S는 -10~122 °C 구간을 맡으며, 두 모델 모두 RS-232와 102 mm 웰을 갖췄습니다.

9100S는 9.5분 만에 가열되고 무게가 1 kg입니다. 9102S는 12 V DC 입력을 갖춰 교류 전원이 없는 차량이나 현장에서도 운전할 수 있고, 안정도는 ±0.05 °C입니다. 두 모델은 (주)테솔이 국내에 공식 공급합니다.

9.5분

9100S 35 → 375 °C 가열

12 V DC

9102S 직류 전원 운전

1.6 ~ 11.1 mm

9102S 인서트 구멍 범위

±0.05 °C

9102S 안정도

특징

9100S·9102S 휴대형 본체와
두 온도 구간

핵심 특징현장에서 달라지는 점
1 kg · 1.8 kg 경량9100S는 1 kg, 9102S는 1.8 kg이어서 공구 가방에 넣어 설비까지 이동하는 부담이 작습니다.
고온·저온 모델 분리9100S는 고온 쪽, 9102S는 저온 쪽을 맡으므로 점검 온도 구간에 맞는 장비를 고르세요.
9102S 이중 웰웰이 두 개라 한쪽에 기준 온도계를, 다른 쪽에 피점검 센서를 꽂아 바로 비교할 수 있습니다.
9102S 12 V DC 운전직류 입력을 받으므로 차량이나 교류 전원이 없는 현장에서도 저온 점검을 이어 갈 수 있습니다.
9100S 빠른 가열상한 온도까지 9.5분이면 가열되어 현장 점검의 대기 시간이 짧습니다.
RS-232와 Interface-it9930 Interface-it 소프트웨어로 PC와 연결하면 설정과 기록을 자동화할 수 있습니다.
선택 배터리팩9102S에 선택 배터리팩을 달면 교류 전원 없이 약 4시간 운전할 수 있습니다.

현장 점검

스위치와 RTD를
현장에서 점검

소형 센서 점검에 맞는 구성

작은 직선형 RTD, 열전대, 온도 스위치 점검에 적합한 구성입니다. 표시 정확도는 내장 제어 센서 기준의 값이므로, 더 낮은 불확도가 필요하면 외부 기준 온도계를 함께 꽂아 비교하세요. 9102S는 웰 두 개 가운데 하나를 기준 온도계 자리로 쓰면 별도 장비 없이 비교 점검을 할 수 있습니다.

침지 깊이

102 mm 웰과
인서트 선택

침지 깊이 기준

침지 깊이는 센서 지름의 15배에 감지 소자 길이를 더한 값이 기준입니다. Ø6 mm 프로브는 90 mm에 감지 소자 길이를 더한 깊이가 필요해 102 mm 웰에서는 여유가 크지 않고, 9100S의 1.6 mm 구멍은 깊이가 89 mm입니다. 9102S는 1.6 ~ 11.1 mm 인서트 가운데 프로브 지름보다 조금 큰 구멍을 골라 접촉을 확보하세요.

교정 관리

NIST 소급 데이터와
교정 주기

두 모델 모두 NIST 소급 교정 데이터가 함께 공급되며, 모델마다 7개 점의 데이터가 담깁니다. 교정 주기는 사용 빈도와 점검 이력으로 정하세요. 9100S·9102S를 정기 교정할 때는 (주)테솔의 KOLAS 인정 범위에 해당하는지부터 확인해 안내해 드립니다.

사용 방법

9100S · 9102S 핸드헬드 드라이웰
Interface-it 연결과 직렬 명령

9100S와 9102S는 뒷면 RS-232 잭과 동봉 케이블로 PC에 연결하고, 9930 Interface-it으로 설정과 기록을 자동화합니다. 두 모델은 같은 ASCII 직렬 명령 체계를 사용하며 설정 온도 범위만 다릅니다.

소프트웨어·도구하는 일
RS-232 잭 (뒷면, 3선)8 data bits, 1 stop bit, no parity, 기본 2400 baud
SErL 메뉴보율, 샘플 주기, 이중 모드, 줄바꿈 설정
9930 Interface-itPC에서 설정점 제어와 온도 기록

처음 연결하는 순서

순서할 일
1동봉된 RS-232 케이블로 뒷면 직렬 잭과 PC를 연결하세요. 케이블을 직접 만들 때는 3 m 이하로 하고 TxD와 RxD를 엇갈리게 배선합니다.
2온도 화면에서 SET과 EXIT를 함께 눌렀다 떼고, SET을 두 번 눌러 설정 메뉴로 들어간 뒤 화살표로 SErL을 고르세요.
3보율(300~9600, 기본 2400)을 PC 쪽과 맞추고, 매뉴얼 권장대로 줄바꿈 ON, 이중 모드 HALF로 설정하세요.
4명령 끝에 캐리지 리턴(CR)을 붙여 t를 보내고 현재 온도 응답을 확인합니다.
5s= 뒤에 값을 붙여 설정 온도를 바꾸세요. 9100S는 35~375 °C, 9102S는 -10~122 °C 범위에서 설정합니다.

9100S · 9102S 직렬 명령 예시

명령하는 일
s설정점 읽기 (9100S 응답 예: set: 150.00 C)
s=350설정점을 350으로 변경 (9100S 설명서 예)
s=100설정점을 100으로 변경 (9102S 설명서 예)
t현재 온도 읽기 (응답 예: t: 55.6 C)
sa=0자동 전송 끄기
*ver펌웨어 버전 읽기 (9100S 응답 예: ver.9100S,1.01)

명령은 대소문자를 가리지 않고 대괄호 부분을 줄여 보낼 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 모델별 사용 설명서를 함께 확인하세요.

R0, ALPHA, DELTA 같은 교정 상수도 직렬 명령으로 바꿀 수 있지만 정확도에 영향을 주므로 공장 값을 그대로 두세요.

사양

9100S·9102S
온도별 사양

항목9100S9102S
온도 범위35 ~ 375 °C-10 ~ 122 °C (주위 23 °C)
표시 정확도±0.25 °C(50 · 100 °C) · ±0.5 °C(375 °C)±0.25 °C
안정도±0.07 °C(50 °C) · ±0.1 °C(100 °C) · ±0.3 °C(375 °C)±0.05 °C
웰1개, 깊이 102 mm (1.6 mm 구멍은 89 mm)2개, 깊이 102 mm, Ø1/2 in
인서트교체형 인서트 A~D 구성1.6 ~ 11.1 mm (6.4 mm · 4.8 mm 포함)
가열 시간35 → 375 °C 9.5분주위 → 100 °C 10분
냉각 시간375 → 100 °C 14분주위 → 0 °C 10분
안정화 시간5분7분
전원115 VAC(±10 %) 55 ~ 65 Hz 1.5 A 또는 230 VAC(±10 %) 45 ~ 55 Hz 0.8 A, 175 W94 ~ 234 VAC(±10 %) 50/60 Hz 60 W 또는 12 V DC
크기57 × 125 × 150 mm99 × 140 × 175 mm
무게1 kg1.8 kg
NIST 소급 교정점50 · 100 · 150 · 200 · 250 · 300 · 375 °C-10 · 0 · 25 · 50 · 75 · 100 · 122 °C

시리즈 공통 사양

항목사양
컴퓨터 인터페이스RS-232, 9930 Interface-it 소프트웨어 (두 모델 공통)
웰 간 균일도9100S ±0.2 °C (비슷한 크기 센서, 같은 깊이)
9102S 배터리 운전선택 배터리팩 사용 시 교류 전원 없이 약 4시간
9100S 주문 구성9100S-A · B · C · D (인서트 구성 지정)

활용 분야

핸드헬드 드라이웰로
이동하며 점검하는 현장

  • 현장 RTD 점검 — 설치된 저항 온도 센서를 설비 옆에서 바로 점검합니다.
  • 열전대·온도 스위치 점검 — 작은 직선형 열전대와 스위치의 작동 온도를 확인합니다.
  • 저온 구간 점검 — 9102S로 주위 온도 아래에서 동작하는 다이얼 계기를 확인합니다.
  • 디지털 온도계 점검 — 9102S 웰에 꽂아 저온 구간 지시값을 기준과 비교합니다.
  • 교류 전원이 없는 현장 — 9102S를 12 V DC로 운전해 차량 안에서도 점검합니다.

선택 가이드

온도 구간과 전원으로 고르는
현장 드라이웰

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
고온 센서를 현장에서 점검할 때9100S고온 구간을 휴대형 본체로 맡고, 9.5분이면 가열됩니다.
0 °C 아래 저온 점검과 12 V 운전이 필요하다면9102S저온 구간을 맡고 웰이 두 개라 기준 온도계와 함께 비교할 수 있습니다.
축방향 균일도와 적재 영향까지 사양으로 확인할 때9142 · 9143 · 9144균일도 항목을 구간별로 공개하는 현장형입니다.
-25 ~ 140 °C 또는 35 ~ 350 °C 구간을 현장에서 점검할 때9103 · 9140124 mm 침지 깊이의 현장 드라이웰이라 더 긴 프로브에 맞습니다.

구성·옵션

9100S·9102S 모델 번호와
인서트

모델설명
9100S-A · B · C · D9100S 핸드헬드 드라이웰 (A ~ D 구성)
93009100S용 휴대 케이스
9102S9102S 핸드헬드 드라이웰
3102-09102S용 블랭크 인서트
3102-19102S용 인서트 1.6 mm
3102-29102S용 인서트 3.2 mm
3102-39102S용 인서트 4.8 mm
3102-49102S용 인서트 6.4 mm
3102-59102S용 인서트 7.9 mm
3102-69102S용 인서트 9.5 mm
3102-79102S용 인서트 11.1 mm
3102-89102S용 인서트 4 mm
93089102 · 9132 · 9140용 휴대 케이스
