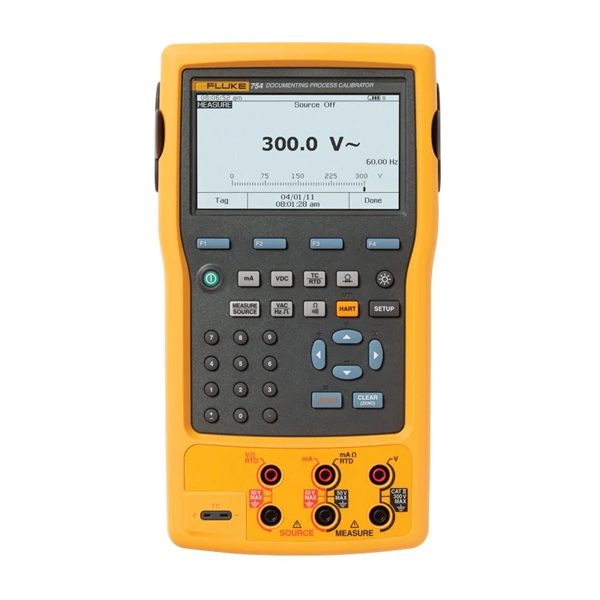

Fluke 754 다기능 교정기(HART통신)

MODEL: Fluke 754
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

HART 트랜스미터를 교정하고
결과까지 남기는 문서화 교정기

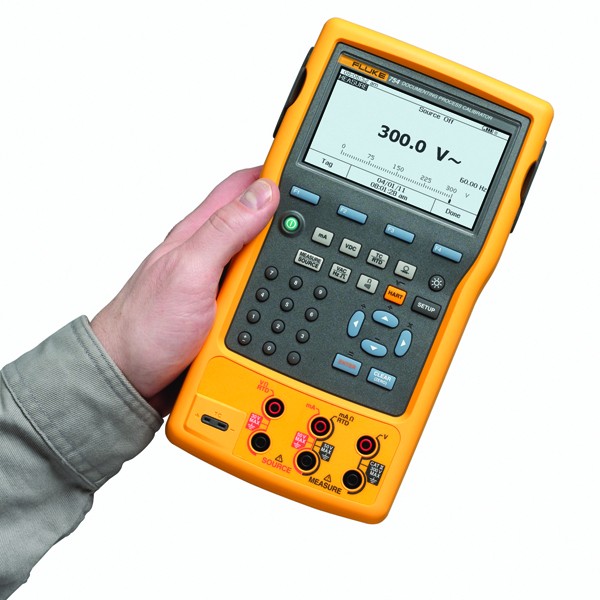

Fluke 754 문서화 공정 교정기-HART

견적 받기

Fluke 국내 공식 대리점

Fluke 754는 HART 인터페이스를 내장한 문서화 공정 교정기(Documenting Process Calibrator)입니다. 전압·전류·저항·주파수·RTD·열전대를 측정·출력하고 700P 압력 모듈 29종으로 압력까지 측정해, HART 스마트 트랜스미터의 교정과 점검, 결과 기록을 현장에서 처리합니다.

DC 전류 출력 22 mA 구간의 1년 사양은 0.01 % + 0.003 mA이고, 26 V 선택식 루프 전원은 22 mA에서도 최소 18 V를 유지해 2선식 트랜스미터를 직접 구동하면서 출력을 검증할 수 있습니다. 측정값과 태그, 시각이 자동으로 함께 저장되므로 옮겨 적다가 생기는 누락이 줄어들며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

HART

교정·점검용 인터페이스 내장

0.01 %

DC 전류 출력 사양(22 mA, 1년)

29종

연결 가능한 700P 압력 모듈

3년

본체 보증 기간

특징

754로 이어지는
HART 교정과 기록

핵심 특징	현장에서 달라지는 점
HART 인터페이스 내장	별도 HART 모뎀 없이 트랜스미터 교정과 점검을 시작하므로 현장에 들고 갈 장비가 줄어듭니다.
문서화 교정 절차	as-found와 as-left 절차를 본체에서 실행하고 결과를 저장하므로 교정 성적 작성 시간이 줄어듭니다.
700P 압력 모듈 29종	압력 범위에 맞는 모듈로 바꾸면 압력 트랜스미터도 같은 교정기로 교정할 수 있습니다.
26 V 선택식 루프 전원	외부 전원 없이 2선식 트랜스미터를 구동하고, 25 mA 단락 보호가 있어 배선을 잘못 연결해도 본체가 보호됩니다.
1 ms 펄스 RTD 대응	PLC와 펄스형 트랜스미터의 짧은 여기 전류 입력도 측정하므로, 일반 교정기로 읽기 어려운 입력까지 점검합니다.
최대 8000개 데이터 로깅	전압·전류·저항·주파수·온도·압력을 분당 1~60회 간격으로 기록하므로 간헐적인 이상을 재현하지 않고도 확인할 수 있습니다.

HART 교정

754 HART 기능과
호환 트랜스미터

754는 포인트 투 포인트, 멀티드롭, 버스트 모드 연결을 지원합니다. 범용·일반·장치별 명령과 2 MB 메모리로 장비 유형, 메이커, 모델, 태그를 읽고 구성값을 읽거나 변경합니다. PV 읽기와 mA 동시 측정, 태그 재설정, 듀얼 센서 온도 트랜스미터의 센서 매핑 재구성도 현장에서 수행합니다.

디바이스 커미셔닝과 설정 변경이 주 업무라면 HART 4부터 HART 7까지 지원하는 Fluke 154 커뮤니케이터를 함께 운용하세요. HART가 필요 없는 교정에는 같은 계열의 Fluke 753이 맞습니다. 아래 표는 호환이 확인된 기기 목록입니다.

제조업체	압력 장비	온도 장비	코리올리 장비
ABB/Kent-Taylor	600T	658T1	-
ABB/Hartmann & Braun	Contrans P 1, AS 800 시리즈	-	-
Endress & Hauser	CERABAR S, CERABAR M, DELTABAR S	TMT 122 1,TMT 182 1, TMT 1621	-
Foxboro Eckardt	-	TI/RTT201	-
Foxboro/Invensys	I/A Pressure	-	-
Fuji	FCX FCXAZ	FRC	-
Honeywell	ST3000	STT25T 1, STT25H1	-
Micro Motion	-	-	2000 2000 IS 9701 9712 9739
Moore Products	-	3441	-
Rosemount	1151 2088 3001C 3051, 3051S	3044C 644 3144 3244, 3144P	-
Siemens	SITRANS P DS SITRANS P ES	-	-
SMAR	LD301	TT3011	-
Viatran	I/A Pressure	-	-
Wika	UNITRANS	T32H1	-
Yokogawa	EJA	YTA 110, 310 and 320	-

754와 154의 역할 분담

교정 절차와 기록은 754가, 디바이스 설정과 커미셔닝은 154가 맡는 구성이 일반적입니다. 두 장비를 함께 가져가면 트랜스미터 한 대의 교정 전 설정 확인부터 교정 후 결과 기록까지 한 번 방문으로 마칠 수 있습니다.

기록 관리

754 문서화 교정과
DPCTrack2 기록 관리

754에 포함된 DPCTrack2 샘플 소프트웨어로 시험 절차를 내려받아 현장에서 실행하고, 교정 데이터는 USB로 올려 기록을 관리합니다. 정식 자산 관리에는 DPCTrack2를 추가하며, Honeywell Meridium, Emerson, Cornerstone, Yokogawa 같은 자산 관리 소프트웨어와 연동하는 Fluke 소프트웨어도 있습니다. 국내 GMP 기준은 계측기를 미리 정한 계획서에 따라 교정하고 기록하도록 요구하므로, 손으로 옮겨 적지 않고 저장되는 교정 이력은 점검에 대비하기 좋습니다.

현장에서 먼저 보는 교정 결과

교정 결과 목록에는 시험 절차별 오차와 합부가 정리되어 있어, PC로 옮기기 전에 현장에서 먼저 검토할 수 있습니다. 트립 감지, 램프 출력, 스텝 출력 같은 시험 보조 기능도 같은 화면에서 설정합니다.

교정 관리

754 정확도 판단과
교정 주기

트랜스미터 교정에 적합한지는 TUR(시험 불확도 비율)로 판단합니다. TUR은 피교정기 허용오차 폭을 교정 과정의 95 % 확장불확도 2배로 나눈 비율로, 잘못된 합격 확률 2 % 이하 또는 TUR 4:1 이상이 오래 사용된 기준입니다. 754는 1년과 2년 사양을 함께 제시하므로 교정 주기에 맞는 값을 골라 적용하고, 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 일정과 방법을 안내해 드립니다.

사용 방법

Fluke 754
HART 교정 연결과 DPCTrack2 기록

Fluke 754는 754HHC HART 통신 케이블로 HART 트랜스미터에 연결하고, USB 통신 케이블로 PC의 DPCTrack2와 절차·결과를 주고받습니다. 교정 관련 HART 기능을 지원하며, 장치 커미셔닝 같은 전체 설정은 Fluke 154로 진행합니다.

소프트웨어·도구	하는 일
DPCTrack2 (Fluke 750SW)	교정 절차·목록·지시 내려받기, 교정 결과 업로드와 분석
754HHC HART 통신 케이블	측면 HART 커넥터와 트랜스미터 연결
753/754 Windows 드라이버	USB로 연결한 754에 Windows COM 포트 할당
26 V 루프 전원	2선식 트랜스미터 구동(22 mA에서 최소 18 V)

처음 연결하는 순서

순서	할 일
1	PC에 DPCTrack2를 설치하세요. 드라이버가 함께 설치되며 754는 Windows COM 포트로 인식됩니다.
2	USB 통신 케이블로 754를 연결하고 DPCTrack2에서 만든 교정 절차를 754로 내려받습니다.
3	현장에서 754HHC 케이블을 754 측면 HART 커넥터에 꽂고 트랜스미터에 연결하세요. 루프 전원이 없으면 754의 루프 전원을 사용합니다.
4	754에서 HART 기기를 읽은 뒤 내려받은 절차로 as-found 시험, 조정, as-left 시험을 진행합니다.
5	결과를 확인한 다음 USB로 DPCTrack2에 결과를 올리세요.

754는 포인트 투 포인트, 멀티드롭, 버스트 모드 HART 연결을 지원합니다.

사양

754 1년·2년 정확도와
HART 사양

항목	사양
정확도 기준	1년 · 2년 사양 (아래 값은 1년)
DC 전압 측정	100.000 mV: 0.02% + 0.005 mV (0.03% + 0.005 mV) / 3.00000 V: 0.02% + 0.00005 V (0.03% + 0.00005 V) / 30.0000 V: 0.02% + 0.0005 V (0.03% + 0.0005 V) / 300.00 V: 0.05% + 0.05 V (0.07% + 0.05 V)
DC 전압 출력	100.000 mV: 0.01% + 0.005 mV / 15.0000 V: 0.01% + 0.0005 V (2년 0.015% + 0.0005 V) / 1.00000 V: 0.01% + 0.00005 V (0.015% + 0.0005 V)
DC 전류 측정	30.000 mA: 0.01% + 5 µA (0.015% + 7 µA) / 110.00 mA: 0.01% + 20 µA (0.015% + 30 µA)
DC 전류 출력 · 시뮬레이트	22.000 mA 출력: 0.01% + 0.003 mA / 시뮬레이트: 0.02% + 0.007 mA (2년: 0.02% + 0.003 mA / 0.04% + 0.007 mA)
저항 측정	10.000 Ω · 100.00 Ω: 0.05% + 50 mΩ / 1.0000 kΩ: 0.05% + 500 mΩ / 10.000 kΩ: 0.1% + 10 Ω
AC 전압 측정	40 ~ 500 Hz, 3.000 V: 분해능 0.001 V, 0.5% + 0.002 V (1.0% + 0.004 V) / 30.00 V: 0.01 V, 0.5% + 0.02 V (1.0% + 0.04 V) / 300.0 V: 0.1 V, 0.5% + 0.2 V (1.0% + 0.2 V)
주파수 측정	1.00 ~ 110.00 Hz: 분해능 0.01 Hz, 0.05 Hz (2년) / 110.1 ~ 1100.0 Hz: 0.1 Hz, 0.5 Hz / 1.101 ~ 11.000 kHz: 0.001 kHz, 0.005 kHz / 11.01 ~ 50.00 kHz: 0.01 kHz, 0.05 kHz
열전대	E, N, J, K, T, B, R, S, C, L, U, BP, XK
RTD	Pt100 · 200 · 500 · 1000 (385), Pt100 (3916 · 3926), 10 Ω Cu (427), 120 Ω Ni (672)
루프 전원	선택식 26 V ±10%, 22 mA에서 최소 18 V, 최대 25 mA 합선 보호, 최대 입력 전압 50 V DC
HART	HART 인터페이스 내장 (교정 · 점검), 측면 디지털 기기(HART) 커넥터
압력	Fluke 700P 압력 모듈 29종
배터리	리튬이온 7.2 V, 4400 mAh, 30 Wh, 일반 8시간 이상
크기 · 무게	136 × 245 × 63 mm, 1.2 kg
구성품	BC7240 충전기, BP7240 Li-ion 배터리 팩, 754HHC HART 통신 케이블, TP220 테스트 프로브 3세트와 확장형 악어 클립 3세트, AC280 후크 클립 2세트, C799 소프트 케이스, USB 통신 케이블, DPCTrack2 샘플 소프트웨어, 설명서, NIST 추적 가능 교정 보고서 · 데이터
보증	3년
주파수 출력	11.00 ~ 109.99 Hz: 0.1 Hz / 110.0 ~ 1099.9 Hz: 0.1 Hz / 1.100 ~ 21.999 kHz: 0.002 kHz / 22.000 ~ 50.000 kHz: 0.005 kHz (2년)
RTD 정확도 표기	1년 값, 괄호 안은 2년 값
RTD Pt100 (385)	측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 800 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 800 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD Pt200 (385)	측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(500 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt500 (385)	측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(250 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt1000 (385)	측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(150 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt100 (3916)	측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 630 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD Pt100 (3926)	측정 −200 ~ 100 °C: 0.08 °C (0.16 °C), 100 ~ 630 °C: 0.02% + 0.06 °C (0.04% + 0.12 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 630 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD 10 Ω Cu (427)	측정 −100 ~ 260 °C: 0.2 °C (0.4 °C) / 출력(3 mA) −100 ~ 260 °C: 0.2 °C (0.4 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD 120 Ω Ni (672)	측정 −80 ~ 260 °C: 0.1 °C (0.2 °C) / 출력(1 mA) −80 ~ 260 °C: 0.04 °C (0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
열전대 정확도 표기	°C 단위, 1년 값 (괄호 안은 2년 값)
열전대 E	−250 ~ −200 °C: 측정 1.3 (2) · 출력 0.6 (0.9) / −200 ~ −100 °C: 측정 0.5 (0.8) · 출력 0.3 (0.4) / −100 ~ 600 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4) / 600 ~ 1000 °C: 측정 0.4 (0.6) · 출력 0.2 (0.3)
열전대 N	−200 ~ −100 °C: 측정 1 (1.5) · 출력 0.6 (0.9) / −100 ~ 900 °C: 측정 0.5 (0.8) · 출력 0.5 (0.8) / 900 ~ 1300 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4)
열전대 J	−210 ~ −100 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4) / −100 ~ 800 °C: 측정 0.3 (0.4) · 출력 0.2 (0.3) / 800 ~ 1200 °C: 측정 0.5 (0.8) · 출력 0.3 (0.3)
열전대 K	−200 ~ −100 °C: 측정 0.7 (1) · 출력 0.4 (0.6) / −100 ~ 400 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4) / 400 ~ 1200 °C: 측정 0.5 (0.8) · 출력 0.3 (0.4) / 1200 ~ 1372 °C: 측정 0.7 (1) · 출력 0.3 (0.4)
열전대 T	−250 ~ −200 °C: 측정 1.7 (2.5) · 출력 0.9 (1.4) / −200 ~ 0 °C: 측정 0.6 (0.9) · 출력 0.4 (0.6) / 0 ~ 400 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4)
열전대 B	600 ~ 800 °C: 측정 1.3 (2) · 출력 1 (1.5) / 800 ~ 1000 °C: 측정 1 (1.5) · 출력 0.8 (1.2) / 1000 ~ 1820 °C: 측정 0.9 (1.3) · 출력 0.8 (1.2)
열전대 R	−20 ~ 0 °C: 측정 2.3 (2.8) · 출력 1.2 (1.8) / 0 ~ 100 °C: 측정 1.5 (2.2) · 출력 1.1 (1.7) / 100 ~ 1767 °C: 측정 1 (1.5) · 출력 0.9 (1.4)
열전대 S	−20 ~ 0 °C: 측정 2.3 (2.8) · 출력 1.2 (1.8) / 0 ~ 200 °C: 측정 1.5 (2.1) · 출력 1.1 (1.7) / 200 ~ 1400 °C: 측정 0.9 (1.4) · 출력 0.9 (1.4) / 1400 ~ 1767 °C: 측정 1.1 (1.7) · 출력 1 (1.5)
열전대 C	0 ~ 800 °C: 측정 0.6 (0.9) · 출력 0.6 (0.9) / 800 ~ 1200 °C: 측정 0.8 (1.2) · 출력 0.7 (1) / 1200 ~ 1800 °C: 측정 1.1 (1.6) · 출력 0.9 (1.4) / 1800 ~ 2316 °C: 측정 2 (3) · 출력 1.3 (2)
열전대 L	−200 ~ −100 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4) / −100 ~ 800 °C: 측정 0.3 (0.4) · 출력 0.2 (0.3) / 800 ~ 900 °C: 측정 0.5 (0.8) · 출력 0.2 (0.3)
열전대 U	−200 ~ 0 °C: 측정 0.6 (0.9) · 출력 0.4 (0.6) / 0 ~ 600 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4)
열전대 BP	0 ~ 1000 °C: 측정 1 (1.5) · 출력 0.4 (0.6) / 1000 ~ 2000 °C: 측정 1.6 (2.4) · 출력 0.6 (0.9) / 2000 ~ 2500 °C: 측정 2 (3) · 출력 0.8 (1.2)
열전대 XK	−200 ~ 300 °C: 측정 0.2 (0.3) · 출력 0.2 (0.5) / 300 ~ 800 °C: 측정 0.4 (0.6) · 출력 0.3 (0.6)
2선식 · 3선식 RTD	사양에 0.4 °C 추가
HART 연결 방식	포인트 투 포인트, 멀티드롭(기기 검색 · 주소 식별), 버스트 모드(테스트 중 해제 후 복원)
HART 명령	범용 · 일반 · 장치별 명령, 2 MB 메모리
HART 기능	장비 유형 · 메이커 · 모델 · 태그 읽기, PV 읽기와 mA 동시 측정, 구성값 읽기 · 변경, 태그 재설정, 듀얼 센서 온도 트랜스미터의 센서 매핑 재구성
펄스 측정	PLC · 펄스형 트랜스미터 대응, 최소 펄스 폭 1 ms
데이터 로깅	전압 · 전류 · 저항 · 주파수 · 온도 · 압력 기록, 분당 1 · 2 · 5 · 10 · 20 · 30 · 60회, 최대 8000개 (분당 30 · 60회는 7980개)
램프 출력	전압 · 전류 · 저항 · 주파수 · 온도, 초당 4스텝
트립 감지	지속성 또는 전압 감지 (전류 출력 중에는 지속성 감지 불가)
스텝 출력	수동 스텝(화살표 버튼), 오토 스텝(기능 · 시작 딜레이 · 스텝값 · 스텝당 시간 · 반복 설정)
동작 온도	−10 °C ~ +50 °C
보관 온도	−20 °C ~ +60 °C
방진 · 방수	IP52 (IEC 529)
작동 고도	평균 해발 3000 m
안전 규격	ANSI/ISA S82.01-1994, UL3111 준수
배터리 교체	교정기를 열지 않고 도구 없이 교체
측면 포트	압력 모듈 커넥터, PC 연결 USB, 디지털 기기(HART) 커넥터, 옵션 배터리 충전기 · 엘리미네이터
90일 사양	1년 사양의 판독 % · 출력 %를 2로 나눈 값 (바닥 사양은 동일)
소프트웨어 연동	Honeywell Meridium, Emerson, Cornerstone, Yokogawa, Prime Technologies, Intergraph 등에서 쓰는 Fluke 소프트웨어
표시 언어	영어, 프랑스어, 독일어, 스페인어, 이탈리아어

활용 분야

754로 HART 계기를
교정하는 현장

정유·화학·발전 플랜트 — 차압, 압력, 온도 HART 트랜스미터를 설치 위치에서 교정하고 결과를 자산 이력에 저장합니다.
제약·식품 공장 — 정기 교정 계획서에 맞춰 계측 루프를 as-found와 as-left로 기록합니다.
계장 정비 부서 — PLC 입력 카드와 펄스형 트랜스미터를 mA, 주파수, 펄스 신호로 점검합니다.
교정 서비스 업체 — 700P 압력 모듈을 바꿔 가며 여러 압력 범위의 트랜스미터를 한 장비로 순회 교정합니다.

선택 가이드

754·753·154
역할별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
HART 트랜스미터를 교정하고 결과를 기록할 때	Fluke 754	HART 인터페이스를 내장한 문서화 교정기라 HART 통신과 교정, 결과 기록을 한 대로 처리합니다.
HART 없이 공정 신호만 문서화 교정할 때	Fluke 753	754와 크기·무게·배터리는 같고 HART 인터페이스만 없어, HART 계기가 없는 현장에서 같은 문서화 기능을 사용합니다.
디바이스 설정 변경과 커미셔닝이 주 업무일 때	Fluke 154	HART 4~7을 지원하는 커뮤니케이터로, 교정기가 아니라 설정 변경과 커미셔닝을 맡습니다.
기록 없이 현장 점검만 할 때	Fluke 725 · 726	726은 결과 8개 저장과 트랜스미터 오차 계산을 지원해 현장에서 오차를 바로 계산합니다.

구성·옵션

754 기본 구성과
추가 구성품

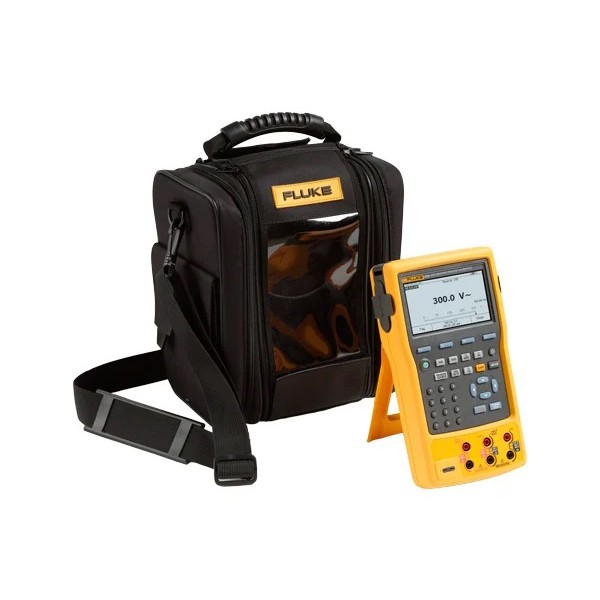

기본 구성 — 754 본체, BC7240 충전기, BP7240 Li-ion 배터리 팩, 754HHC HART 통신 케이블, TP220 테스트 프로브와 악어 클립, AC280 후크 클립, C799 소프트 케이스, USB 통신 케이블, DPCTrack2 샘플 소프트웨어, 설명서, NIST 추적 가능 교정 보고서가 들어 있습니다.
압력 측정 — Fluke 700P 시리즈 압력 모듈 29종을 압력 범위에 맞춰 별도로 선택합니다.
HART 설정 — 디바이스 구성을 변경하려면 Fluke 154 커뮤니케이터를 별도로 갖추세요.

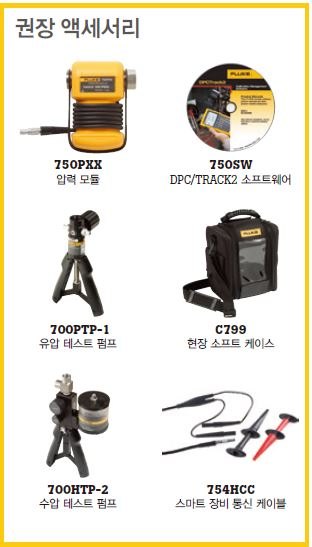

압력 모듈과 테스트 펌프 등 권장 액세서리 구성

754와 함께 보는
공정 교정기

754 하나로 HART 트랜스미터 설정 변경까지 할 수 있습니까?
교정까지는 754로 충분하지만, 디바이스 커미셔닝과 설정 변경에는 Fluke 154를 함께 사용하세요. 754는 교정에 필요한 HART 기능을 지원하고, 154는 HART 4부터 7까지 지원하는 커뮤니케이터입니다.
754와 753은 무엇이 다릅니까?
HART 인터페이스가 있느냐의 차이입니다. 753에는 HART가 없으며, 크기와 무게, 배터리는 754와 같습니다.
754는 트랜스미터를 교정할 만큼 정확합니까?
피교정기 허용오차와 비교해 판단해야 합니다. 754는 1년과 2년 사양을 모두 제시하므로 교정 주기에 맞는 값으로 TUR을 계산하고, 결정 규칙과 함께 합부 기준을 검토하세요.
754 교정 데이터는 어떻게 기록합니까?
본체에 결과를 저장한 뒤 USB로 DPCTrack2에 올려 관리합니다. 샘플 소프트웨어는 기본 포함되며, 정식 기록 관리에는 DPCTrack2를 추가하세요.
