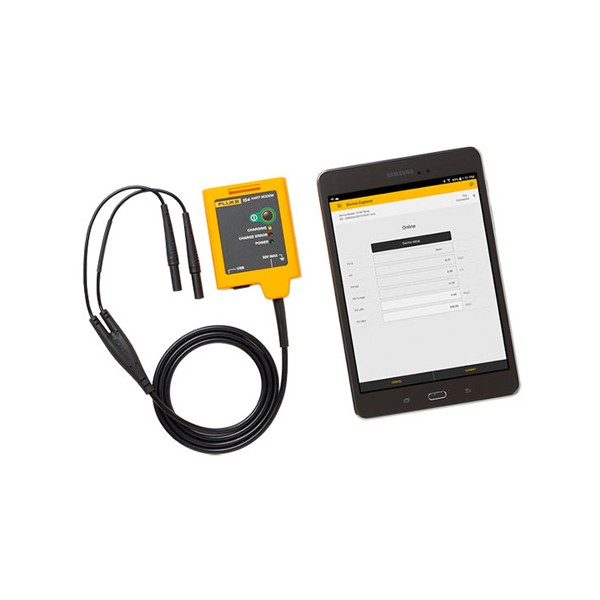

Fluke 154 HART 통신기

Fluke 154 HART 통신기

MODEL
Fluke 154
브랜드
FLUKE
제품 자료
제품문의 구매하기

HART 기기 설정을
태블릿으로 읽고 바꾸는 통신기

Fluke 154 HART 통신기

견적 받기

Fluke 국내 공식 대리점

Fluke 154는 안드로이드 태블릿 앱과 블루투스 HART 모뎀으로 HART 4~7 디바이스의 설정을 읽고 변경하고 저장하는 HART 통신기(HART 커뮤니케이터)입니다. 신호를 측정하거나 출력하는 교정기가 아니라 HART 통신만 담당하는 계장 정비용 장비입니다.

블루투스 모뎀이 태블릿과 무선으로 연결되므로 트랜스미터 바로 옆에 서 있지 않아도 디바이스 변수를 모니터링할 수 있고, 리튬이온 배터리로 19시간 연속 사용합니다. 3년 보증이 적용되는 이 통신기는 (주)테솔이 국내에 공식 공급합니다.

HART 4 ~ 7

지원하는 프로토콜 버전

83.8 m

태블릿과 모뎀의 블루투스 거리

19시간

모뎀 리튬이온 연속 사용

3년

보증 기간

특징

HART 디바이스 설정을
읽고 저장하는 154

핵심 특징현장에서 달라지는 점
디바이스 설명(DD) 지원HART 디바이스의 DD 파일로 파라미터를 읽고 바꾸므로, 디바이스마다 다른 설정 메뉴를 하나의 앱에서 다룰 수 있습니다.
설정 저장과 복원디바이스 설정을 ASCII 또는 PDF 파일로 저장해 두고 교체 시 다시 불러오므로 설정 이력 관리가 쉬워집니다.
PV·SV·TV·QV 모니터링1차에서 4차 변수와 측정 변수를 함께 확인하므로 루프 동작 이상을 현장에서 바로 가려낼 수 있습니다.
HART 트림호환되는 Fluke 교정기와 함께 디바이스 트림을 조정해 기준 신호 대비 오차를 줄입니다.
무선 모뎀트랜스미터 옆에 서 있지 않아도 설정할 수 있어 좁은 설비 공간에서 작업 자세 부담이 줄어듭니다.

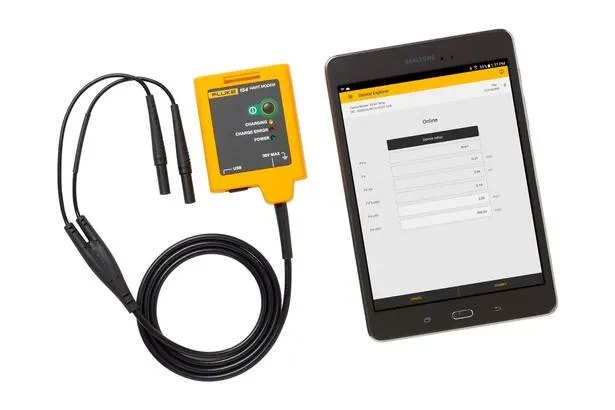

Fluke 154 - 통신기 본체와 테스트 리드, 태블릿 앱 화면
통신기 본체와 테스트 리드, 태블릿 앱 화면

역할 분담

154와 교정기의
역할 나누기

기준 신호는 교정기, 설정은 154

154는 기준 신호를 출력하거나 측정하지 않습니다. 기준값은 Fluke 753이나 Fluke 754 같은 교정기로 공급하고, 154로는 HART로 트랜스미터 설정을 바꾸고 트림을 조정하세요. 754는 교정에 필요한 HART 기능을 이미 갖추고 있으므로, 디바이스 설정까지 하려는 경우에 154를 함께 사용합니다.

HART는 4~20 mA 루프 위의 디지털 통신

HART는 4~20 mA 아날로그 루프 위에 디지털 정보를 겹쳐 싣는 양방향 통신 프로토콜입니다. 신호는 FSK 방식으로 겹쳐 실리며 속도는 1200 bps이고, 개정을 거쳐도 이전 버전과 하위호환을 유지합니다.

사용 방법

Fluke 154
FlukeHART 앱과 HART 모뎀 연결 순서

Fluke 154는 Android 태블릿의 FlukeHART 앱이 Bluetooth로 HART 모뎀과 통신해 HART 디바이스의 설정을 읽고 바꿉니다. 디바이스별 메뉴는 DD Library로 불러오며, 앱과 DD Library는 fluke.com에서 업데이트 파일을 받을 수 있습니다.

소프트웨어·도구하는 일
FlukeHART App (v. 2024-2)HART 디바이스 설정 읽기·변경, PV·SV·TV·QV 변수 모니터링, 설정을 ASCII·PDF 파일로 저장
FlukeHART DD Update App (DD Library v. 2024-2)태블릿에 HART 디바이스 설명(DD) 파일 설치
HART 모뎀HART 디바이스에 연결해 태블릿과 Bluetooth로 통신
Fluke 750·720 시리즈 교정기기준 신호를 공급해 HART 트림 수행

처음 연결하는 순서

순서할 일
1태블릿에 FlukeHART 앱이 설치되어 있는지 확인하고, 업데이트할 때는 fluke.com에서 받은 APK를 태블릿에 복사한 뒤 파일 이름을 눌러 설치하세요.
2DD를 갱신하려면 FlukeHART DD Update App을 같은 방법으로 설치하고 실행해 DD 파일을 설치합니다.
3HART 모뎀의 1.2 m 케이블을 HART 트랜스미터에 연결하세요. 전선에는 훅 클립을, 트랜스미터 나사 머리에는 악어 클립을 사용합니다.
4태블릿에서 FlukeHART 앱을 실행해 Bluetooth로 HART 모뎀과 연결합니다.
5디바이스 변수와 설정을 읽어 필요한 항목을 바꾸고, 결과 설정을 ASCII 또는 PDF 파일로 저장하세요.

APK를 설치하려면 태블릿에서 알 수 없는 출처의 설치를 허용해야 합니다. 새 버전을 설치하기 전에 기존 앱을 제거하지 마세요. 앱 화면 언어는 Android 언어 설정을 따르지만 HART 명령 이름은 DD에 따라 영어로 표시됩니다.

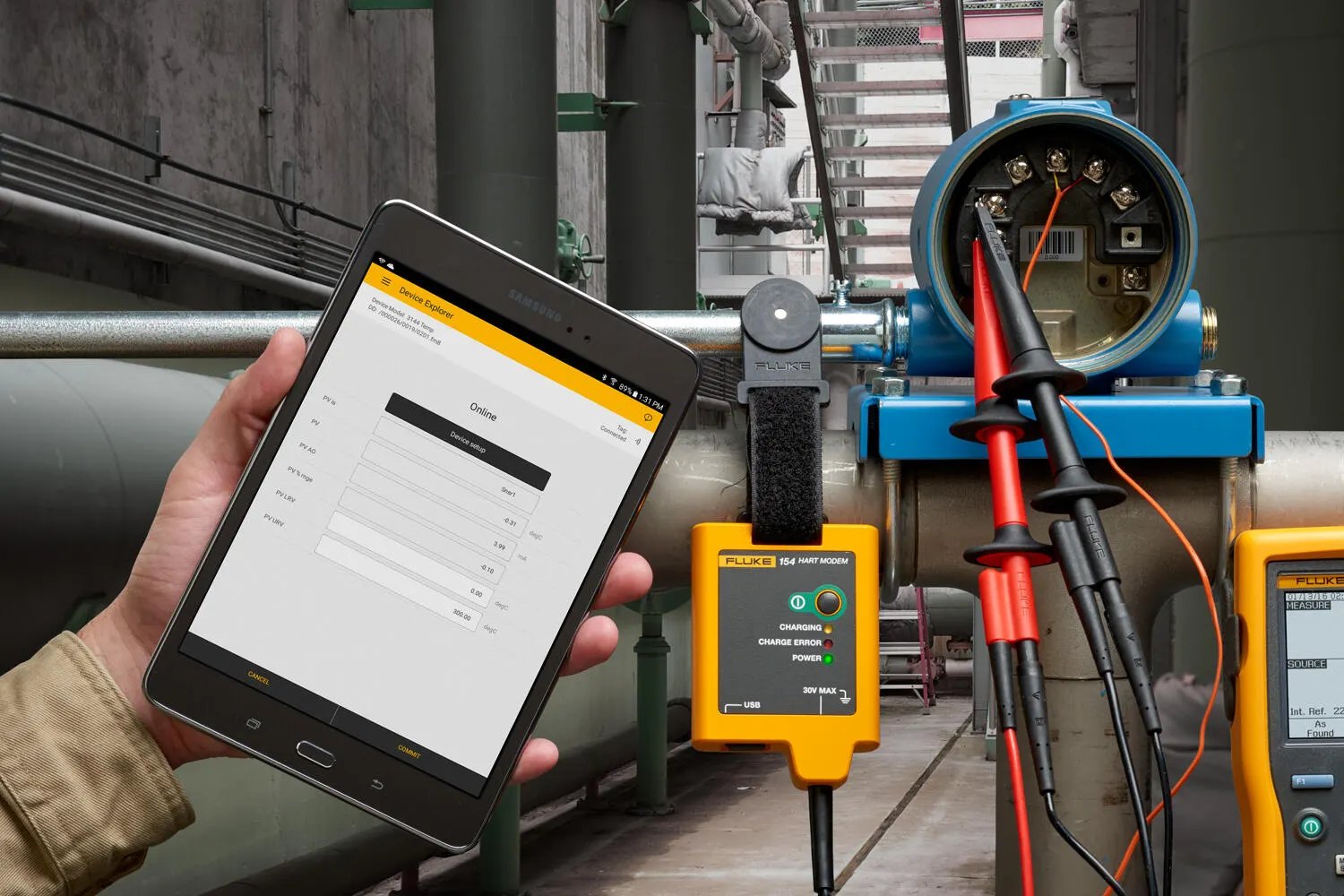

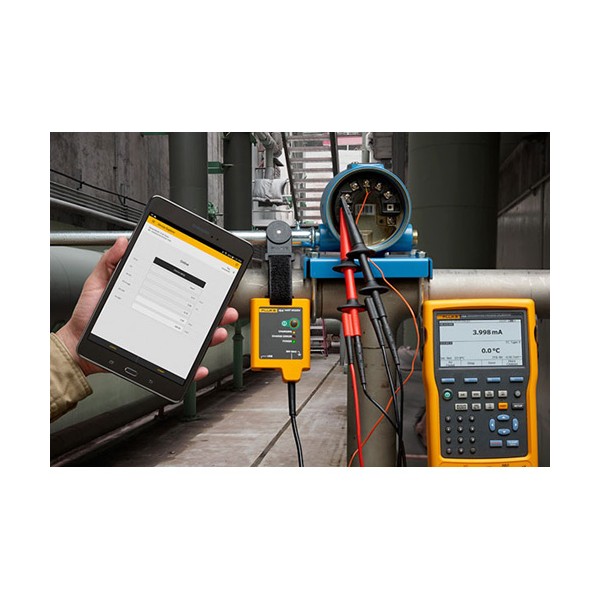

Fluke 154 - 배관 설비에서 태블릿으로 통신기를 연결해 사용하는 모습
배관 설비에서 태블릿으로 통신기를 연결해 사용하는 모습

사양

154 HART 모뎀과
태블릿 사양

항목사양
측정 · 출력 기능없음 (HART 통신 전용)
HART 프로토콜HART 4 · 5 · 6 · 7
물리 계층HCF_SPEC-54
모뎀 연결정전 용량 결합, 출력 600 mVpp, 누설 10 µA 미만
무선Bluetooth v2.0, 2.4 GHz, 최대 83.8 m
태블릿Android 5.0 이상, ARM 또는 Atom, RAM 1 GB, ROM 2 GB, 960 × 540 qHD
모뎀 크기 · 무게10.16 × 2.5 × 6.9 cm, 0.16 kg
HART 케이블1.2 m
배터리충전식 리튬이온, 연속 19시간
동작 온도0 °C ~ 50 °C
구성품태블릿(Fluke HART 앱 설치), 태블릿 충전기 · USB, 마이크로 케이블, HART 모뎀, USB 미니 케이블, 후크 클립, 악어 클립, 자석 스트랩, 케이스, 태블릿 설치 설명서, 구입 보증서
보증3년
통신 포트Bluetooth
Bluetooth 등급Class 1, 주거리 83.8 m
모뎀 인클로저고강도 ABS 플라스틱
HART 케이블 커넥터소형 그래버
연결 대상루프 저항기 또는 HART 필드 디바이스 전체
설정 저장 형식ASCII 또는 PDF
DD 업데이트3년간 Fluke.com에서 무료
보관 온도−10 °C ~ 45 °C
습도0% ~ 90% 비응축

활용 분야

HART 설정이
필요한 현장

  • 계장 정비 — 스마트 트랜스미터의 레인지, 댐핑, 단위를 현장에서 읽고 바꿉니다.
  • 설비 시운전 — 신규 디바이스의 설정을 저장해 두었다가 동일 구성의 교체품에 다시 적용합니다.
  • 정기 교정 — 호환 교정기와 함께 HART 트림을 조정해 4~20 mA 출력 오차를 줄입니다.

선택 가이드

통신기와 교정기
고르는 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
트랜스미터 설정과 커미셔닝만 필요할 때Fluke 154측정·출력 없이 HART 통신만 담당하므로 설정 작업만 하는 현장에 맞습니다.
HART 트랜스미터를 교정하고 결과를 기록할 때Fluke 754교정에 필요한 HART 기능을 내장한 문서화 교정기라 교정과 결과 기록을 한 대로 할 수 있습니다.
HART 없이 문서화 교정만 필요할 때Fluke 753754와 같은 본체이지만 HART 기능이 없어 HART가 필요 없는 문서화 교정에 맞습니다.

구성·옵션

154 기본 구성품

  • 태블릿(Fluke HART 앱 설치)과 태블릿 충전기
  • USB 케이블과 마이크로 케이블, USB 미니 케이블
  • HART 모뎀과 1.2 m HART 케이블
  • 후크 클립 1세트와 악어 클립 1세트, 자석 스트랩
  • 휴대 케이스, 태블릿 설치 설명서, 구입 보증서

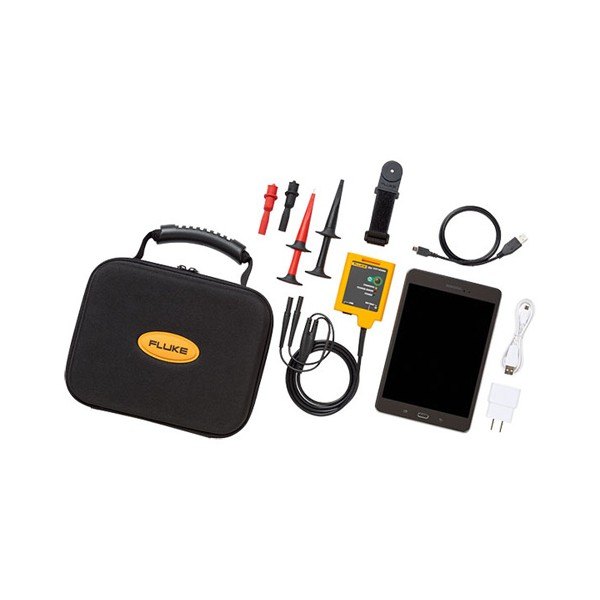

Fluke 154 - 휴대 케이스와 통신기, 리드, 태블릿 등 구성품
휴대 케이스와 통신기, 리드, 태블릿 등 구성품
