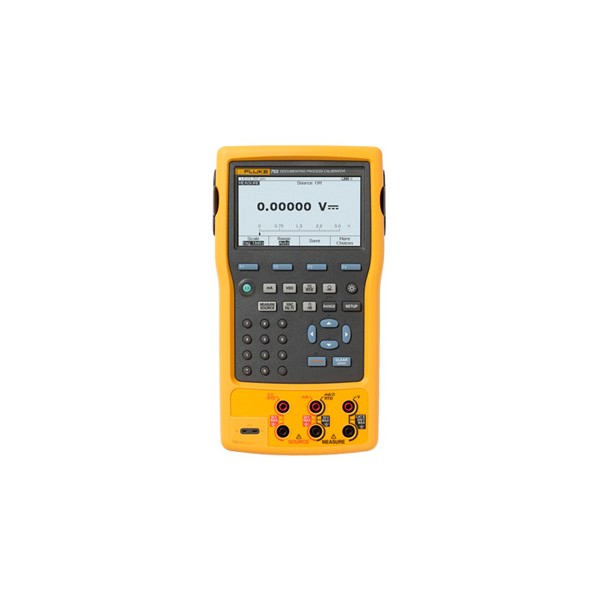

Fluke 753 다기능교정기

Fluke 753 다기능교정기

MODEL
Fluke 753
브랜드
FLUKE
제품 자료
제품문의 구매하기

PC에서 만든 교정 절차를
현장에서 실행하는 문서화 교정기

Fluke 753 문서화 공정 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 753은 V·mA·저항·주파수·RTD·열전대를 측정·출력하고 700P 압력 모듈로 압력을 측정하는 문서화 공정 교정기(Documenting Process Calibrator)입니다. PC 소프트웨어에서 만든 교정 절차를 내려받아 현장에서 실행하고, 결과는 as-found, as-left 기록으로 업로드합니다.

DC 전류 출력은 22 mA 구간에서 1년 정확도 0.01%이며, 본체에 저장한 판독값 8,000개는 DPCTrack2 같은 계기관리 프로그램으로 옮겨 인쇄·보관·분석합니다. 선택식 루프 전원으로 트랜스미터를 직접 구동하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.01%

DC 전류 출력 22 mA, 1년 사양

8,000

본체에 저장하는 판독값

26 V

선택식 루프 전원

1년 · 2년

정확도 사양을 함께 제시

특징

753 한 대에 담은
교정 절차와 기록

핵심 특징현장에서 달라지는 점
자동 as-found·as-left 기록교정 전후 절차를 자동으로 만들고 실행하므로 현장 기록지에 손으로 옮겨 적지 않아도 됩니다.
1·2포인트 스위치 테스트압력 스위치의 설정값과 복귀값, 데드밴드를 캡처해 점검 결과를 그 자리에서 기록합니다.
제곱근 기능차압식 유량 장비를 별도 환산 없이 교정하므로 계산 실수가 줄어듭니다.
측정 딜레이 설정응답이 느린 장비도 값이 안정된 뒤에 읽으므로 반복 시험이 줄어듭니다.
듀얼 디스플레이와 압력 단위 10종출력값과 측정값을 한 화면에서 비교하고, 압력 단위는 10종 가운데 현장 기준에 맞게 고를 수 있습니다.
우레탄 몰드 케이스거친 현장에서도 본체 외장의 긁힘과 충격 손상이 줄어듭니다.

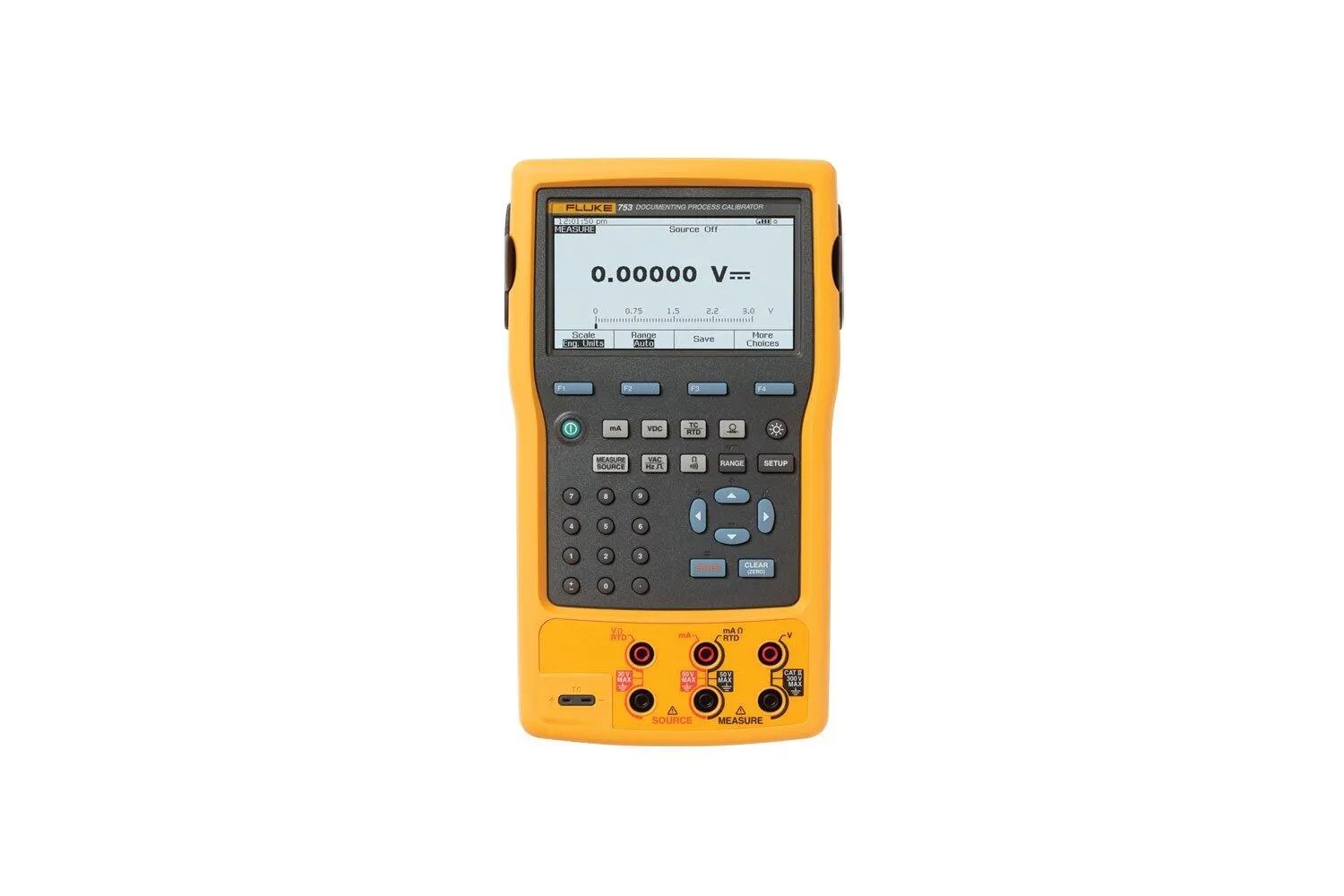

Fluke 753 - 다기능 교정기 본체 전면의 표시창과 키패드
다기능 교정기 본체 전면의 표시창과 키패드

문서화 흐름

753 절차 작성부터
결과 업로드까지

  • PC 소프트웨어에서 태그, 허용오차, 시험점을 담은 절차를 만듭니다.
  • 절차를 753으로 내려받아 현장으로 가져갑니다.
  • 현장에서 교정하면 결과가 측정값, 태그, 시각과 함께 기록됩니다.
  • 결과를 DPCTrack2 같은 계기관리 프로그램에 올려 인쇄·보관·분석합니다.

옮겨 적는 오류를 줄이는 자동 기록

측정값과 태그, 시각이 자동으로 함께 저장되므로 손으로 옮겨 적는 단계가 줄고 옮겨 적는 오류도 그만큼 줄어듭니다. 감사추적과 전자서명 같은 기록 관리는 PC 소프트웨어와 각 기관의 절차로 처리합니다.

교정 기록

GMP 현장의
753 계측기 교정 기록

정해 둔 계획에 따른 교정과 기록

국내 GMP는 시험기기와 계측기를 미리 정한 계획에 따라 정기적으로 교정하고 기록하도록 요구합니다. 753을 사용하면 그 기록을 현장에서 바로 남기고, 절차와 결과를 같은 소프트웨어에서 관리할 수 있습니다.

HART 구분

HART가 필요하면
754를 선택

753에는 HART 기능이 없으므로 HART 스마트 트랜스미터를 교정하려면 Fluke 754를 선택하세요. 디바이스 설정까지 함께 하려면 Fluke 154를 병행하고, 문서화가 필요 없는 현장 점검에는 Fluke 725나 Fluke 726이 적합합니다.

사용 방법

Fluke 753
DPCTrack2 절차 내려받기와 업로드

Fluke 753은 포함된 USB 통신 케이블로 PC의 DPCTrack2와 양방향 통신합니다. PC에서 만든 교정 절차를 내려받아 현장에서 as-found·as-left 시험을 실행하고, 결과를 올려 인쇄·보관·분석합니다.

소프트웨어·도구하는 일
DPCTrack2 (Fluke 750SW)계기 구성·허용오차 작성, 절차 내려받기, 결과 업로드와 보고서
753/754 Windows 드라이버USB로 연결한 753에 Windows COM 포트 할당
700P 압력 모듈측면 커넥터에 연결해 압력 측정

처음 연결하는 순서

순서할 일
1PC에 DPCTrack2를 설치하세요. 설치하면 753용 USB 드라이버도 함께 설치됩니다.
2포함된 USB 통신 케이블로 753을 PC에 연결하고, 소프트웨어가 포트를 묻는다면 Windows 장치 관리자에서 할당된 COM 포트를 확인합니다.
3DPCTrack2에서 계기의 허용오차와 시험 종류를 담은 구성을 만들고 교정 작업을 753으로 내려받으세요.
4현장에서 피시험 계기를 753에 연결해 as-found 절차를 실행하고, 조정 후 as-left 절차로 다시 시험합니다.
5PC에 다시 연결해 결과를 DPCTrack2로 올리고 인쇄·보관하세요.

753에는 최대 1주일분의 절차와 결과가 저장되므로 순회 교정 일정에 맞춰 내려받을 작업량을 정하세요. DPCTrack2 v2.0을 쓰던 경우 데이터베이스가 새 버전으로 자동으로 옮겨지지 않으므로, 설치 후 첫 실행 화면에서 Start Conversion - DPCTrack2 20을 선택합니다.

사양

753 전기·온도·압력
1년·2년 사양

항목사양
정확도 기준1년 · 2년 사양 (아래 값은 1년, 괄호는 2년)
DC 전압 측정100.000 mV: 0.02% + 0.005 mV (0.03% + 0.005 mV) / 30.0000 V: 0.02% + 0.0005 V (0.03% + 0.0005 V) / 3.00000 V: 0.02% + 0.00005 V (0.03% + 0.00005 V) / 300.00 V: 0.05% + 0.05 V (0.07% + 0.05 V)
DC 전압 출력100.000 mV: 0.01% + 0.005 mV (0.015% + 0.005 mV) / 15.0000 V: 0.01% + 0.0005 V (0.015% + 0.0005 V) / 1.00000 V: 0.01% + 0.00005 V
DC 전류 측정30.000 mA: 0.01% + 5 µA (0.015% + 7 µA) / 110.00 mA: 0.01% + 20 µA (0.015% + 30 µA)
DC 전류 출력22.000 mA: 0.01% + 0.003 mA (0.02% + 0.003 mA)
저항 측정10.000 Ω · 100.00 Ω: 0.05% + 50 mΩ / 1.0000 kΩ: 0.05% + 500 mΩ / 10.000 kΩ: 0.1% + 10 Ω
측정 범위DC 100 mV ~ 300 V, AC 3 ~ 300 V, DC 전류 30 ~ 110 mA, 저항 10 Ω ~ 10 kΩ, 주파수 1 Hz ~ 50 kHz
열전대E, N, J, K, T, B, R, S, C, L, U, BP, XK
RTDPt100 · 200 · 500 · 1000 (385), Pt100 (3916), Pt100 (3926), 10 Ω Cu (427), 120 Ω Ni (672)
루프 전원선택식 26 V ±10%, 22 mA에서 최소 18 V, 최대 25 mA, 최대 25 mA 합선 보호, 최대 입력 전압 50 V DC
HART없음 (HART는 Fluke 754)
압력Fluke 700P 압력 모듈 50종
메모리판독값 8,000개 (분당 30 · 60회 기록 시 7,980개), 최대 1주일분 절차 · 결과
배터리리튬이온 7.2 V, 4400 mAh, 일반 8시간 이상
크기 · 무게136 × 245 × 63 mm, 1.2 kg
동작 온도−10 °C ~ +50 °C
호환 소프트웨어DPCTrack2
보증3년
AC 전압 측정40 ~ 500 Hz, 3.000 V: 분해능 0.001 V, 0.5% + 0.002 V (1.0% + 0.004 V) / 30.00 V: 0.01 V, 0.5% + 0.02 V (1.0% + 0.04 V) / 300.0 V: 0.1 V, 0.5% + 0.2 V (1.0% + 0.2 V)
주파수 측정1.00 ~ 110.00 Hz: 분해능 0.01 Hz, 0.05 Hz (2년) / 110.1 ~ 1100.0 Hz: 0.1 Hz, 0.5 Hz / 1.101 ~ 11.000 kHz: 0.001 kHz, 0.005 kHz / 11.01 ~ 50.00 kHz: 0.01 kHz, 0.05 kHz
주파수 출력11.00 ~ 109.99 Hz: 0.1 Hz / 110.0 ~ 1099.9 Hz: 0.1 Hz / 1.100 ~ 21.999 kHz: 0.002 kHz / 22.000 ~ 50.000 kHz: 0.005 kHz (2년)
싱크 전류 시뮬레이션0.02% + 0.007 mA (0.04% + 0.007 mA)
RTD 정확도 기준1년 값, 괄호 안은 2년 값
RTD Pt100 (385)측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 800 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 800 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD Pt200 (385)측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(500 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt500 (385)측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(250 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt1000 (385)측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(150 µA) −200 ~ 100 °C: 0.06 °C (0.12 °C), 100 ~ 630 °C: 0.017% + 0.05 °C (0.034% + 0.10 °C) / 허용 전류 0.1 mA ~ 1 mA
RTD Pt100 (3916)측정 −200 ~ 100 °C: 0.07 °C (0.14 °C), 100 ~ 630 °C: 0.02% + 0.05 °C (0.04% + 0.10 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 630 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD Pt100 (3926)측정 −200 ~ 100 °C: 0.08 °C (0.16 °C), 100 ~ 630 °C: 0.02% + 0.06 °C (0.04% + 0.12 °C) / 출력(1 mA) −200 ~ 100 °C: 0.05 °C (0.10 °C), 100 ~ 630 °C: 0.0125% + 0.04 °C (0.025% + 0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD 10 Ω Cu (427)측정 −100 ~ 260 °C: 0.2 °C (0.4 °C) / 출력(3 mA) −100 ~ 260 °C: 0.2 °C (0.4 °C) / 허용 전류 0.1 mA ~ 10 mA
RTD 120 Ω Ni (672)측정 −80 ~ 260 °C: 0.1 °C (0.2 °C) / 출력(1 mA) −80 ~ 260 °C: 0.04 °C (0.08 °C) / 허용 전류 0.1 mA ~ 10 mA
열전대 정확도 기준°C 단위, 1년 값 (괄호 안은 2년 값)
열전대 E−250 ~ −200 °C: 측정 1.3 (2) · 출력 0.6 (0.9) / −200 ~ −100 °C: 측정 0.5 (0.8) · 출력 0.3 (0.4) / −100 ~ 600 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4) / 600 ~ 1000 °C: 측정 0.4 (0.6) · 출력 0.2 (0.3)
열전대 N−200 ~ −100 °C: 측정 1 (1.5) · 출력 0.6 (0.9) / −100 ~ 900 °C: 측정 0.5 (0.8) · 출력 0.5 (0.8) / 900 ~ 1300 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4)
열전대 J−210 ~ −100 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4) / −100 ~ 800 °C: 측정 0.3 (0.4) · 출력 0.2 (0.3) / 800 ~ 1200 °C: 측정 0.5 (0.8) · 출력 0.3 (0.3)
열전대 K−200 ~ −100 °C: 측정 0.7 (1) · 출력 0.4 (0.6) / −100 ~ 400 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4) / 400 ~ 1200 °C: 측정 0.5 (0.8) · 출력 0.3 (0.4) / 1200 ~ 1372 °C: 측정 0.7 (1) · 출력 0.3 (0.4)
열전대 T−250 ~ −200 °C: 측정 1.7 (2.5) · 출력 0.9 (1.4) / −200 ~ 0 °C: 측정 0.6 (0.9) · 출력 0.4 (0.6) / 0 ~ 400 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4)
열전대 B600 ~ 800 °C: 측정 1.3 (2) · 출력 1 (1.5) / 800 ~ 1000 °C: 측정 1 (1.5) · 출력 0.8 (1.2) / 1000 ~ 1820 °C: 측정 0.9 (1.3) · 출력 0.8 (1.2)
열전대 R−20 ~ 0 °C: 측정 2.3 (2.8) · 출력 1.2 (1.8) / 0 ~ 100 °C: 측정 1.5 (2.2) · 출력 1.1 (1.7) / 100 ~ 1767 °C: 측정 1 (1.5) · 출력 0.9 (1.4)
열전대 S−20 ~ 0 °C: 측정 2.3 (2.8) · 출력 1.2 (1.8) / 0 ~ 200 °C: 측정 1.5 (2.1) · 출력 1.1 (1.7) / 200 ~ 1400 °C: 측정 0.9 (1.4) · 출력 0.9 (1.4) / 1400 ~ 1767 °C: 측정 1.1 (1.7) · 출력 1 (1.5)
열전대 C0 ~ 800 °C: 측정 0.6 (0.9) · 출력 0.6 (0.9) / 800 ~ 1200 °C: 측정 0.8 (1.2) · 출력 0.7 (1) / 1200 ~ 1800 °C: 측정 1.1 (1.6) · 출력 0.9 (1.4) / 1800 ~ 2316 °C: 측정 2 (3) · 출력 1.3 (2)
열전대 L−200 ~ −100 °C: 측정 0.6 (0.9) · 출력 0.3 (0.4) / −100 ~ 800 °C: 측정 0.3 (0.4) · 출력 0.2 (0.3) / 800 ~ 900 °C: 측정 0.5 (0.8) · 출력 0.2 (0.3)
열전대 U−200 ~ 0 °C: 측정 0.6 (0.9) · 출력 0.4 (0.6) / 0 ~ 600 °C: 측정 0.3 (0.4) · 출력 0.3 (0.4)
열전대 BP0 ~ 1000 °C: 측정 1 (1.5) · 출력 0.4 (0.6) / 1000 ~ 2000 °C: 측정 1.6 (2.4) · 출력 0.6 (0.9) / 2000 ~ 2500 °C: 측정 2 (3) · 출력 0.8 (1.2)
열전대 XK−200 ~ 300 °C: 측정 0.2 (0.3) · 출력 0.2 (0.5) / 300 ~ 800 °C: 측정 0.4 (0.6) · 출력 0.3 (0.6)
데이터 로깅전압 · 전류 · 저항 · 주파수 · 온도 · 압력 기록, 분당 1 · 2 · 5 · 10 · 20 · 30 · 60회
램프 출력전압 · 전류 · 저항 · 주파수 · 온도, 초당 4스텝
트립 감지지속성 또는 전압 감지 (전류 출력 중에는 지속성 감지 불가)
스텝 출력수동 스텝(화살표 버튼), 오토 스텝(기능 · 시작 딜레이 · 스텝값 · 스텝당 시간 · 반복 설정)
보관 온도−20 °C ~ +60 °C
방진 · 방수IP52 (IEC 529)
작동 고도평균 해발 3000 m
안전 규격ANSI/ISA S82.01-1994, UL3111 준수
배터리 교체도구 없이 별도 입구로 교체
측면 포트압력 모듈 커넥터, PC 연결 USB, 옵션 배터리 충전기 · 엘리미네이터
90일 사양1년 사양의 판독 % · 출력 %를 2로 나눈 값 (바닥 사양은 동일)

활용 분야

753으로 교정 기록을
관리하는 현장

  • 제약·바이오 생산 설비 — GMP 계측기 교정 계획에 따라 압력·온도 계기의 as-found, as-left 값을 기록합니다.
  • 발전·화학 플랜트 정비 — 정기 점검 절차를 내려받아 현장에서 시험하고 결과를 계기 관리 소프트웨어에 올립니다.
  • 사내 계측 교정실 — 현장 계기를 모아 교정하면서 기록지 작성 시간을 줄입니다.
  • 압력 스위치 점검 — 설정값과 복귀값, 데드밴드를 시험해 점검 이력을 남깁니다.

선택 가이드

HART·문서화 필요에 따른
교정기 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
절차 다운로드와 결과 기록은 필요하지만 HART는 필요 없을 때Fluke 753문서화 기능을 갖추되 HART 기능은 뺀 본체라, HART 계기가 없는 현장에 알맞습니다.
HART 트랜스미터 교정까지 문서화할 때Fluke 754크기·무게·배터리는 753과 같으면서 HART 인터페이스를 내장해 HART 트랜스미터 교정까지 기록합니다.
디바이스 설정과 커미셔닝까지 할 때Fluke 154754와 함께 사용하는 HART 통신기로, 디바이스 설정과 커미셔닝을 맡습니다.
문서화 없이 현장 점검만 할 때Fluke 725 · 726절차 다운로드 없이 가볍게 점검하는 다기능 교정기라 기록이 필요 없는 현장 점검에 충분합니다.

구성·옵션

753용 압력 모듈과
DPCTrack2 소프트웨어

  • Fluke 700P 압력 모듈 — 측면 포트에 연결해 압력 측정과 출력에 사용합니다.
  • DPCTrack2 — 절차 다운로드와 교정 결과 업로드, 인쇄·보관·분석을 담당하는 계기관리 소프트웨어입니다.
  • 옵션 배터리 충전기·엘리미네이터 — 측면 포트에 연결해 사용합니다.

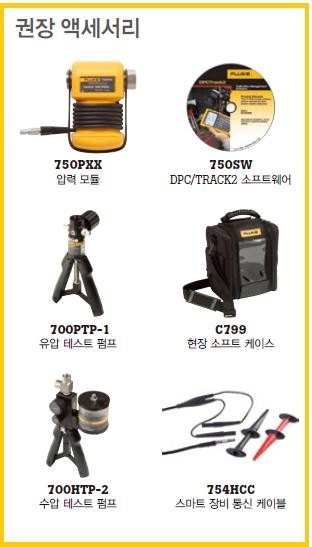

Fluke 753 - 압력 모듈과 테스트 펌프 등 권장 액세서리 구성
압력 모듈과 테스트 펌프 등 권장 액세서리 구성

교정

753 교정 주기와
KOLAS 교정

753의 정확도는 1년 사양과 2년 사양으로 나뉘어 있으므로, 교정 주기를 2년으로 운영한다면 2년 사양을 기준으로 허용오차를 정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 함께 안내해 드립니다.

관련 제품

753과 비교해 볼
문서화 교정기

  • HART 기능이 있느냐의 차이입니다. 754는 HART 인터페이스를 내장해 HART 트랜스미터를 교정하고, 753에는 HART가 없습니다. 크기와 무게, 배터리는 두 모델이 같습니다.

  • 절차를 내려받아 현장에서 교정하고 결과를 업로드하는 작업에 적합합니다. 측정값이 자동으로 기록되므로 손으로 옮겨 적는 일이 줄어듭니다.

  • 절차 다운로드와 교정 데이터 업로드로 기록을 전자적으로 관리합니다. 올린 결과는 인쇄하거나 보관하고, 분석에도 활용할 수 있습니다.

  • 1년과 2년 사양이 모두 있습니다. 교정 주기를 2년으로 운영한다면 2년 사양을 기준으로 허용오차를 정하세요.
