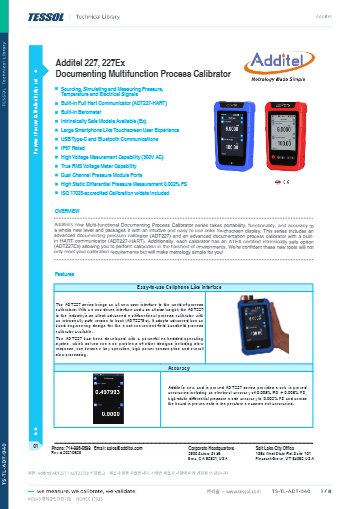

제품 자료
제품문의 구매하기

압력·온도·전기 교정 결과를
합부까지 남기는 문서화 교정기

Additel ADT227 · ADT227Ex 문서화 다기능 공정 교정기

견적 받기

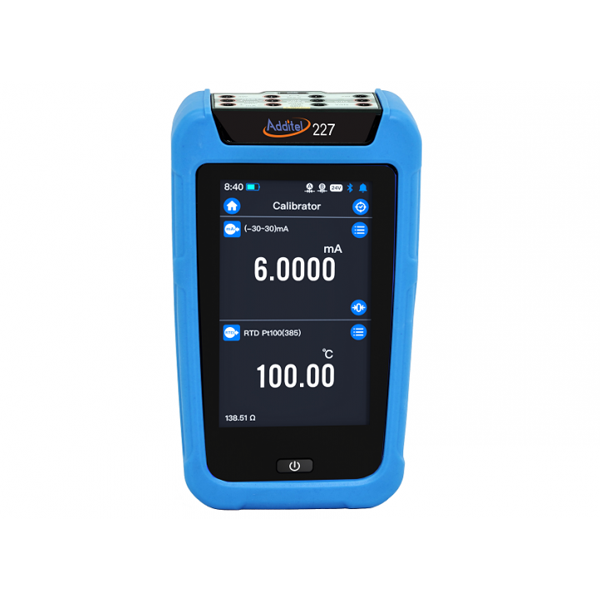

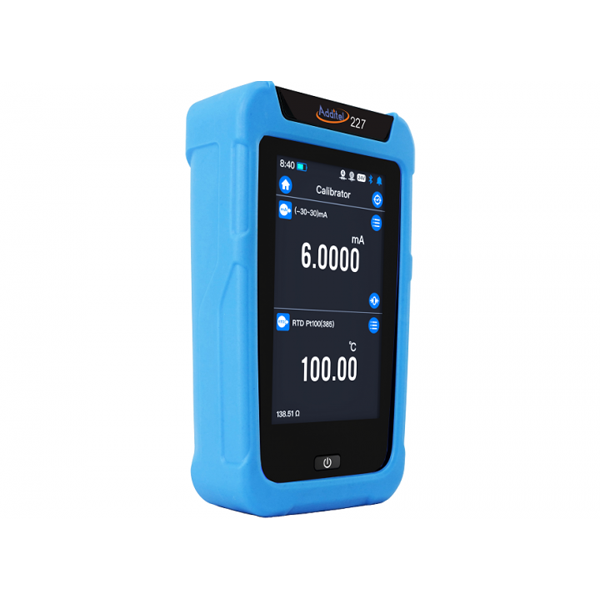

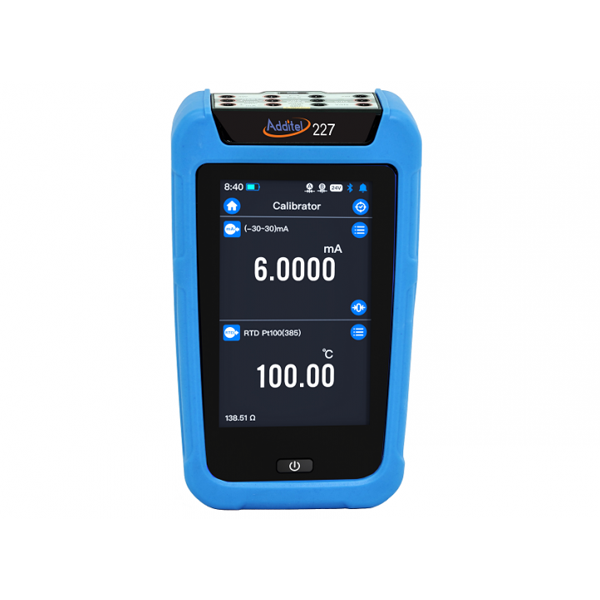

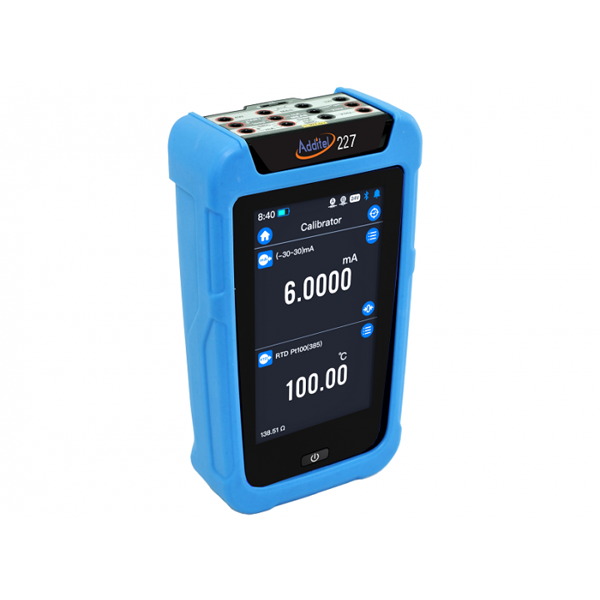

Additel ADT227은 압력·온도·전기 신호를 한 본체로 발생·측정하고 합부 결과까지 저장하는 문서화 다기능 공정 교정기(Documenting Calibrator)입니다. 풀 HART 커뮤니케이터를 내장한 -HART 모델과 본질안전형 ADT227Ex를 포함해 4개 구성으로 나뉘며, 계장 현장의 트랜스미터 교정 기록을 손으로 적지 않고 본체에 남깁니다.

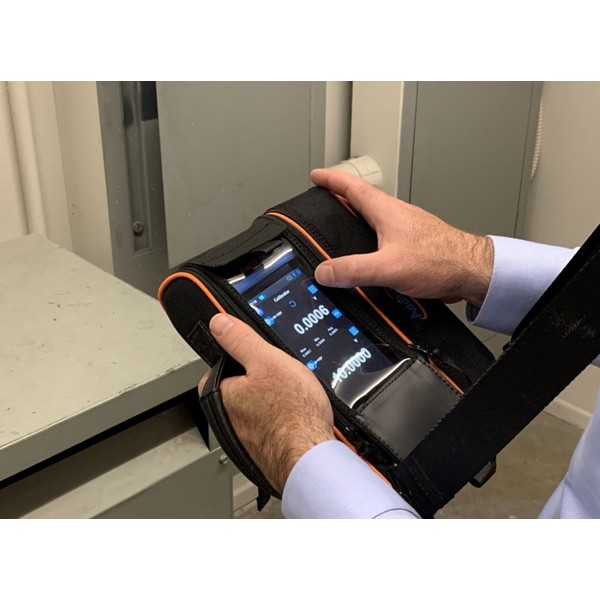

ADT161 압력 모듈 2포트 구성에서는 고정압 차압 모드로 차압을 0.002% FS 수준까지 측정하고, 내장 기압계가 대기압을 직접 측정하므로 별도 기압계 없이 절대압 작업을 진행할 수 있습니다. 작업 목록과 합부 결과표는 5.0인치 정전식 터치스크린에서 바로 확인합니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.005% RDG

DC 전압 측정 정확도 (ADT227)

10,000개

문서화 작업 저장 (ADT227)

IP67

1 m 낙하 시험을 거친 보호 등급

12 / 35 시간

일반 배터리 수명 (227 / 227Ex)

특징

측정에서 교정 기록까지
이어지는 ADT227 기능

핵심 특징현장에서 달라지는 점
문서화 작업 10,000개 저장 (227Ex는 1,000개)트랜스미터 태그별 절차를 본체에 미리 저장해 두면 현장에서 측정 순서를 다시 입력하지 않아도 되고, 합부 계산 결과가 작업 기록에 그대로 남아 성적서 작성 시간이 줄어듭니다.
데이터 로거 500개 결과, 7채널 (227)신호 변화를 시간순으로 기록하므로 간헐적으로 나타나는 이상 신호의 원인을 점검 후에도 되짚어 볼 수 있습니다.
ADT161 압력 모듈 2포트2개 모듈을 동시에 연결해 고정압 차압을 측정하므로 차압 트랜스미터의 정압 영향을 점검할 때 별도 기준기가 필요하지 않습니다.
Bluetooth BLE와 Additel Link 앱압력 펌프를 조작하는 자리에서 모바일 앱으로 본체를 원격 제어할 수 있어 트랜스미터와 교정기 사이를 오가는 동선이 짧아집니다.
IP67 구조와 1 m 낙하 시험분진과 물튀김이 많은 계장 현장에서도 본체 파손으로 교정 일정이 끊기는 일이 줄어듭니다.
USB Type-C 충전·통신충전과 데이터 전송을 하나의 단자로 처리하므로 현장 케이블 구성이 단순해집니다.

배터리·운용

ADT227·ADT227Ex
배터리 운용 시간

배터리는 모델마다 다릅니다. ADT227은 6600 mAh(23.8 Wh) 리튬 배터리로 일반 12시간, ADT227Ex는 방폭용 4000 mAh(14.4 Wh) 배터리 팩으로 일반 35시간 동작합니다. 충전 시간은 일반형이 약 6시간, Ex형이 6~8시간입니다. 하루 종일 현장에 머무는 점검이라면 모델을 고를 때 예비 배터리 운용 계획도 함께 세우세요.

작업·합부

작업 저장과
합부 판정 흐름

작업 호출부터 합부 계산까지

문서화 작업은 ADT227에 10,000개, ADT227Ex에 1,000개까지 저장되며, 측정값을 자동으로 모아 합부를 계산합니다. 국내 GMP는 시험기기와 계측기를 미리 정한 계획에 따라 정기적으로 교정하고 기록하도록 규정합니다. 교정 결과와 합부 판정이 본체에 남아 옮겨 적는 과정이 줄어들며, 데이터 로거(500개 결과, 7채널)는 비방폭형에만 탑재됩니다.

방폭

227Ex 본질안전형
방폭 등급 검토

Ex ia IIC T4 Ga 등급 본질안전형

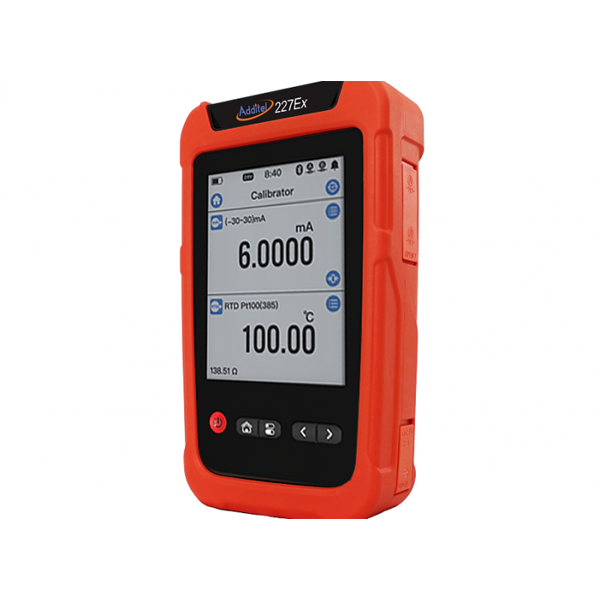

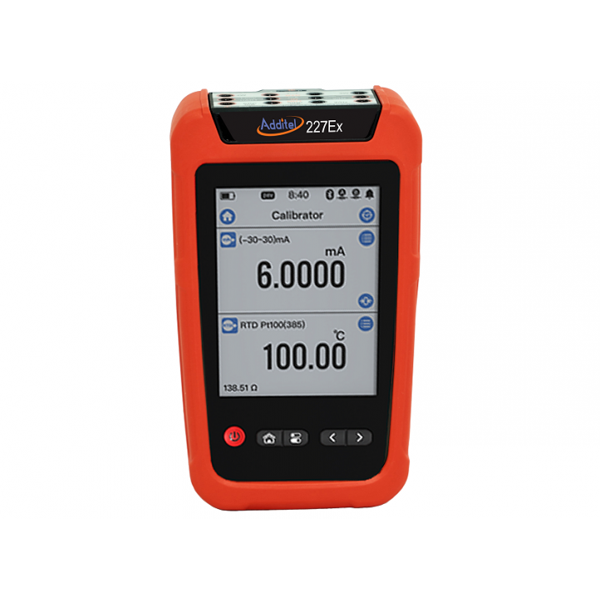

ADT227Ex는 ATEX·IECEx Ex ia IIC T4 Ga 등급이며 루프 전원은 22 V(최대 25 mA)로 일반형 24 V보다 낮습니다. 4.4인치 반투과형 컬러 LCD라 직사광선 아래에서도 화면이 잘 보이며, 석유·가스·정유·화학·석유화학·제약·에너지 산업의 폭발위험 현장에 적합합니다. 도입 전에 현장 구역, 가스 그룹, 온도 등급을 장비 등급과 먼저 대조하세요.

사용 방법

ADT227 Bluetooth 앱 연결과
HART 통신기 사용 순서

ADT227은 Bluetooth BLE(최대 20 m)로 Additel Link 앱과 연결하고, 충전과 통신을 겸하는 USB Type-C 단자로 PC와 연결합니다. -HART 모델은 풀 HART 통신기를 내장해 트랜스미터를 직접 설정합니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)압력 펌프 옆에서 본체를 원격 제어하고 값 확인
Additel LogII (9502)USB로 연결한 본체의 값을 PC에서 기록하고 보고서 작성
HART 통신기 (-HART 모델)HART 트랜스미터 설정과 조정

처음 연결하는 순서

순서할 일
1본체 시스템 설정의 Bluetooth Communication에서 Bluetooth를 켭니다.
2스마트폰의 Additel Link 앱에서 Scan or Add Device로 ADT227을 찾아 추가합니다.
3PC 기록이 필요하면 USB Type-C 케이블로 연결하고 Additel LogII를 실행합니다.
4HART 트랜스미터를 시험하려면 먼저 트랜스미터를 제어 시스템에서 분리합니다.
5교정기 화면에서 HART로 전환하면 직전에 고른 전원 구성으로 주소 0부터 검색하고, 응답이 없으면 1~15까지 검색합니다.

HART 연결에서는 교정기가 마스터 역할을 하므로 트랜스미터를 제어 시스템과 연결한 채로 붙이지 마세요.

사양

227과 227Ex
모델 비교 사양

항목ADT227ADT227Ex
DC 전압 출력-150 ~ 150 mV: 0.005% RDG + 15 µV / -1.5 ~ 1.5 V: 0.005% RDG + 0.15 mV / -15 ~ 15 V: 0.005% RDG + 1.5 mV0 ~ 10.5 V: 0.01% RDG + 0.5 mV
DC 전압 측정-300 ~ 300 mV: 0.005% RDG + 15 µV / -30 ~ 30 V: 0.005% RDG + 1.5 mV-300 ~ 300 mV: 0.01% RDG + 15 µV / -30 ~ 30 V: 0.01% RDG + 1.5 mV
DC 고전압 측정-300 ~ 300 V: 0.05% RDG + 30 mV, 입력 임피던스 4 MΩ 초과, 300 V CAT II해당 없음

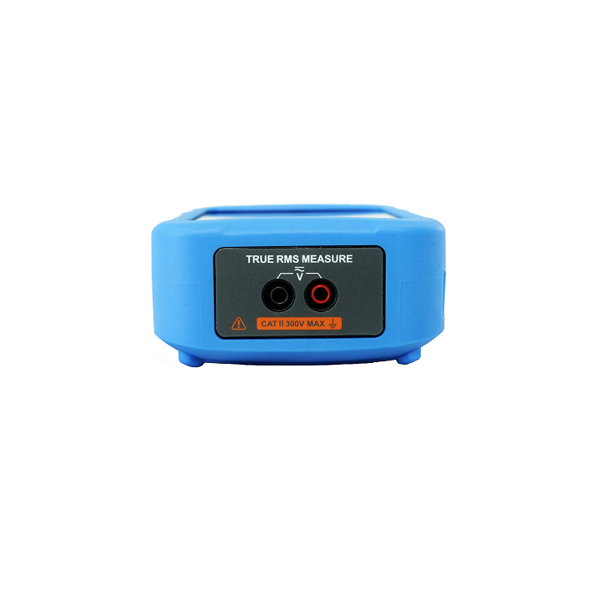

AC 고전압 측정 (True-RMS)300 V, 40 ~ 500 Hz: 0.5% RDG + 150 mV (범위의 9 ~ 100%)해당 없음
저항 출력 · 측정 (0 ~ 400 Ω)0.005% RDG + 20 mΩ0.01% RDG + 20 mΩ
열전대 전압 출력 · 측정 (-10 ~ 75 mV)0.008% RDG + 3.0 µV0.01% RDG + 3.0 µV
정현파 · 삼각파 주파수 출력0.1 ~ 50 kHz해당 없음
루프 전원24 V (최대 30 mA)22 V (최대 25 mA)
데이터 로거결과 500개, 7채널해당 없음
문서화 작업 저장10,000개1,000개
디스플레이5.0인치 480 × 800 TFT 정전식4.4인치 640 × 480 컬러 정전식
배터리6600 mAh · 23.8 Wh 리튬4000 mAh · 14.4 Wh 방폭 배터리 팩
배터리 수명 (일반)12시간35시간
충전 시간약 6시간6 ~ 8시간
작동 온도-10 ~ 50 °C-20 ~ 50 °C
무게0.7 kg0.75 kg
방폭 등급해당 없음Ex ia IIC T4 Ga (ATEX · IECEx)

시리즈 공통 사양

항목사양
정확도 기준1년 안정도 · 교정 불확도 포함, 정확도 보증 온도 10 ~ 30 °C (-10 ~ 10 °C · 30 ~ 50 °C에서는 온도계수 ±5 ppm FS/°C 추가)
전기 정확도 (대표)0.005% RD + 0.005% FS (ADT227)
DC 전류 측정-30 ~ 30 mA: 0.01% RDG + 1.5 µA, 분해능 0.1 µA
DC 전류 출력0 ~ 25 mA: 0.01% RDG + 1.2 µA, 분해능 0.5 µA, 출력 최대 개방 전압 24 V
저항 출력 · 측정 (0 ~ 4000 Ω)0.01% RDG + 200 mΩ (출력 분해능 100 mΩ, 측정 분해능 10 mΩ)
저항 측정 방식4선식 기준, 2선식은 50 mΩ, 3선식은 10 mΩ 추가
방형파 주파수 출력0.01 Hz ~ 50 kHz: 0.002% RDG + 대역별 오프셋 (500 ~ 5000 Hz는 + 0.02 Hz)
펄스 · 스위치 입력펄스 0 ~ 9,999,999 카운트, 최소 임계 2.5 V / 스위치 3 ~ 30 V, 응답 10 ms 미만, 건접점 · 습접점
압력 모듈ADT161 · ADT161Ex 디지털 모듈, -1 ~ 4200 bar, 0.02% FS부터 (-10 ~ 50 °C 동작 · 1년 안정도 · 교정 불확도 포함)
압력 포트 · 고정압 차압모듈 포트 2개, 고정압 차압 0.002% FS
내장 기압계 정확도55 Pa
열전대 지원 형식S, R, B, K, N, E, J, T, C, D, G, L, U, L(XK), A-1, A-2, A-3, M(MK)
열전대 정확도 예K형 -100 ~ 600 °C: 0.12 °C (ADT227) / 0.13 °C (ADT227Ex)
RTD 지원 형식Pt10 ~ Pt1000, Cu, Ni, Ni120, Ni1000 등
RTD 정확도 예Pt100 -200 ~ 200 °C: 0.08 °C (ADT227) / 0.10 °C (ADT227Ex)
내부 기준접점 보상(CJC)±0.15 °C (주위 온도 -10 ~ 50 °C), 외부 CJC는 기준접점 값에 내부 CJC 0.15 °C 추가
HART 저항별매 9082 어댑터 (250 Ω)
HART 통신 (-HART 모델)풀 HART 통신기 내장, 대부분의 HART · Profibus 트랜스미터 적용, DD 라이브러리 무상 정기 업데이트 (ADT227Ex-HART는 기본 HART 기능)
응용 기능고정압 차압 모드, 누설 시험, 안전밸브 시험(초당 10회 판독), 트랜스미터 교정, 단위·열 계산기, 배선 안내
통신 인터페이스USB Type-C(절연, 슬레이브), Bluetooth BLE (최대 20 m)
원격 제어Additel Link 모바일 앱
크기177 × 105 × 52 mm
보호 등급IP67, 1 m 낙하 시험
보관 온도 · 습도-30 ~ 70 °C, 95% 미만 (비응축)
예열 시간 · 표시 갱신10분, 초당 3회
최대 사용 고도3000 m
보증 기간3년

활용 분야

정확도와 기록이
함께 필요한 현장

  • 정유·석유화학 계장 정비 — 압력·온도·4~20 mA 트랜스미터를 정기 점검하고 As-found 결과를 작업 단위로 남깁니다.
  • 제약·바이오 GMP 설비 — 계측기 교정 계획에 따라 점검 결과와 합부 판정을 본체에 기록해 감사 자료로 정리합니다.
  • 폭발위험장소 설비 — ADT227Ex를 Zone 0까지 반입해 가스·석유·화학 플랜트의 현장 트랜스미터를 교정합니다.
  • 발전·에너지 플랜트 — HART 트랜스미터를 -HART 모델로 설정하고 압력 모듈로 압력 루프를 점검합니다.

선택 가이드

ADT227 네 가지 구성
선택 가이드

이럴 때 (현장 조건·용량)권장 모델선택 이유
일반 구역에서 HART 없이 압력·온도·전기를 교정할 때ADT227작업 10,000개 저장과 데이터 로거를 갖췄고, 배터리는 일반 12시간 사용합니다.
일반 구역에서 HART 트랜스미터를 설정하고 교정할 때ADT227-HART풀 HART 커뮤니케이터와 DD 라이브러리가 들어 있어 HART 설정과 교정을 한 대로 처리합니다.
폭발위험장소에서 교정할 때ADT227ExEx ia IIC T4 Ga 등급에 배터리가 일반 35시간이라 폭발위험장소에서 오래 작업하기에 맞습니다.
폭발위험장소에서 HART 기본 기능이 필요할 때ADT227Ex-HART본질안전 등급에 기본 HART 기능을 더해 방폭 구역에서도 HART 트랜스미터를 다룰 수 있습니다.
전기 정확도를 낮춰 구성하고 싶을 때Additel ADT226 · ADT226Ex 다기능 공정 교정기전기 정확도가 0.015% RD + 0.005% FS로, 정확도 요구가 덜 엄격한 작업에 맞습니다.

구성·옵션

ADT161 압력 모듈과
HART 옵션

  • ADT161 · ADT161Ex 디지털 압력 모듈 — 일반형과 방폭형 본체에 맞춰 고르며, -1 ~ 4200 bar 범위로 구성할 수 있습니다.
  • 9082 어댑터 — HART 통신에 필요한 250 Ω 저항을 루프에 연결하는 별매 어댑터입니다.
  • DD 라이브러리 — -HART 모델에 포함되며 무상으로 정기 업데이트됩니다.
  • Additel Link 모바일 앱 — 모바일 기기에서 본체를 원격으로 제어합니다.

교정 연계

정기 교정 주기를 지키는 현장이라면 교정기 자체도 소급성 있는 성적서로 관리해야 합니다. ADT227의 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 교정 방법을 안내해 드립니다.
