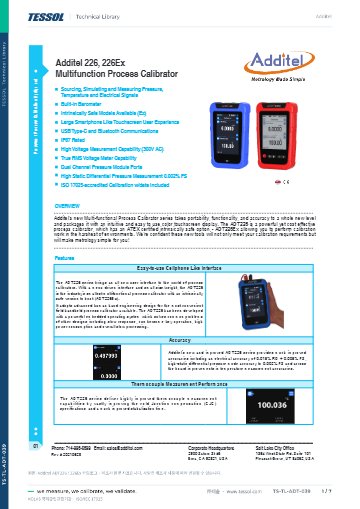

제품 자료
제품문의 구매하기

압력 모듈 두 개를 함께 읽는
IP67 터치 공정 교정기

Additel ADT226 · ADT226Ex 다기능 공정 교정기

견적 받기

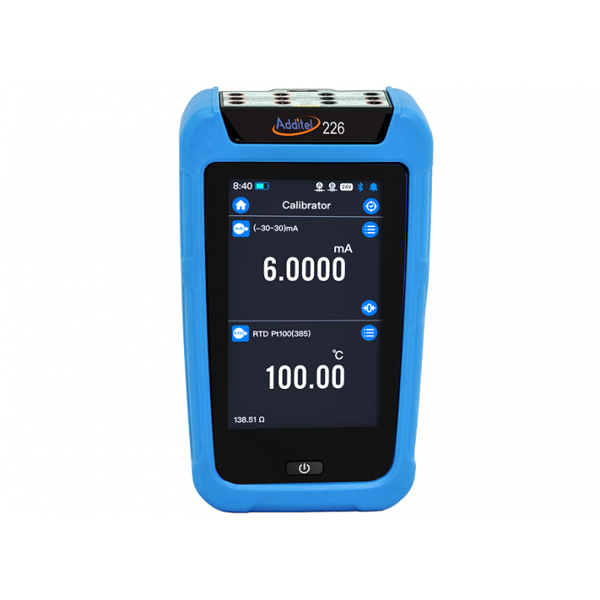

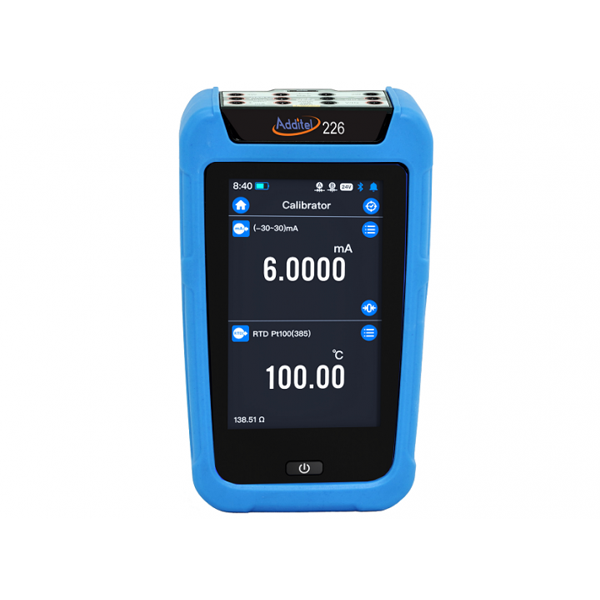

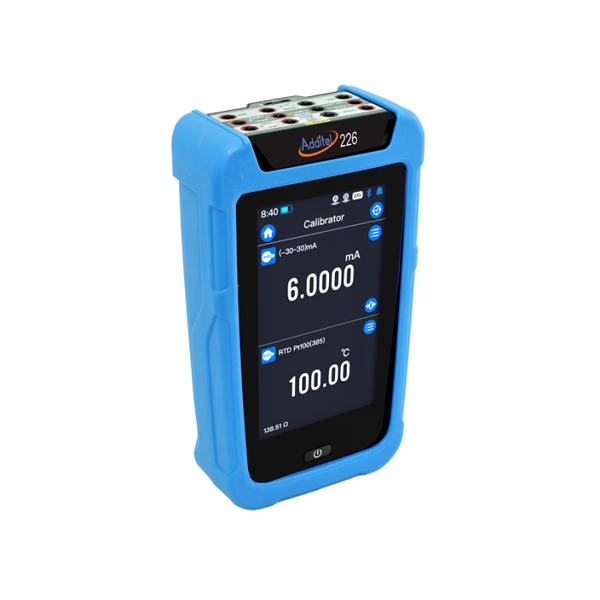

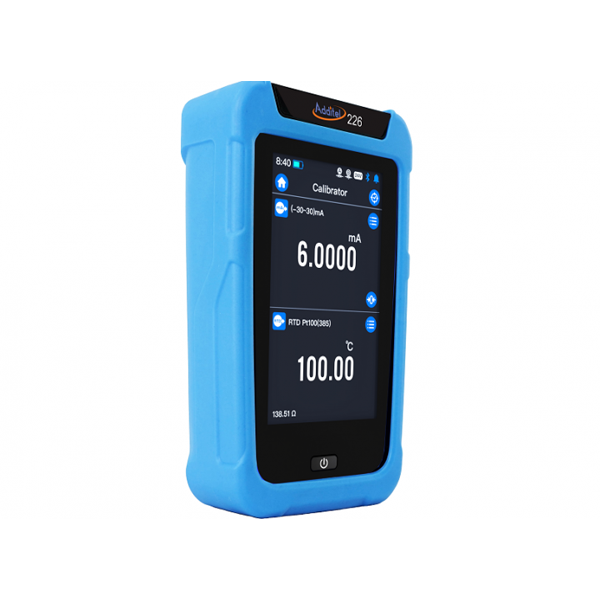

Additel ADT226은 압력·온도·전기 신호를 측정·출력·시뮬레이션하는 터치스크린 다기능 공정 교정기(Multifunction Process Calibrator)입니다. 압력 모듈 포트 2개와 기압계를 내장했으며, 방폭 현장용 본질안전형 ADT226Ex 모델도 함께 구성됩니다.

ADT226의 전기 정확도는 0.015% RD + 0.005% FS입니다. IP67 보호 등급에 1 m 낙하 시험을 거쳐 야외 배관 옆에서도 사용할 수 있고, 블루투스와 USB-C로 연결됩니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.015% RD + 0.005% FS

전기 정확도 (ADT226)

IP67

1 m 낙하 시험

2포트

압력 모듈 동시 연결

±300 V

AC 측정 (비방폭형)

특징

ADT226 터치스크린과 이중 포트로
줄이는 현장 시험 시간

핵심 특징현장에서 달라지는 점
압력 모듈 포트 2개두 압력을 한 화면에서 함께 측정하므로 차압 트랜스미터의 고압·저압 측을 동시에 시험할 수 있습니다.
내장 기압계절대압 모듈을 사용할 때 대기압을 함께 확인할 수 있어 게이지압 환산 오차가 줄어듭니다.

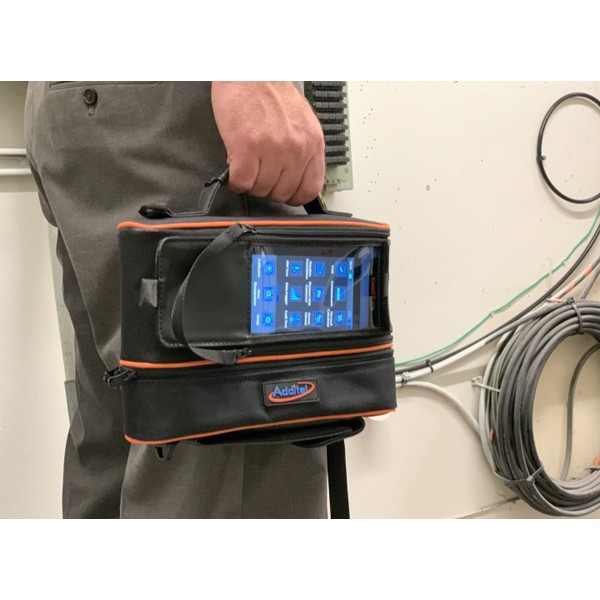

IP67과 1 m 낙하 시험비나 먼지가 있는 야외 배관에서도 사용할 수 있고, 현장 이동 중 떨어뜨릴 걱정이 줄어듭니다.

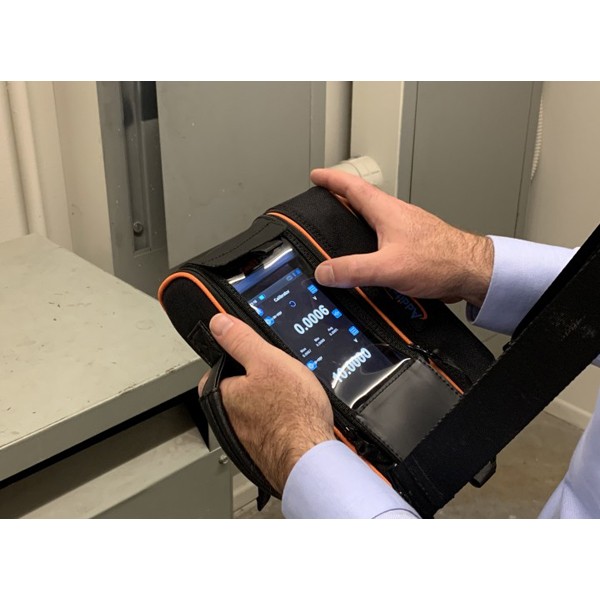

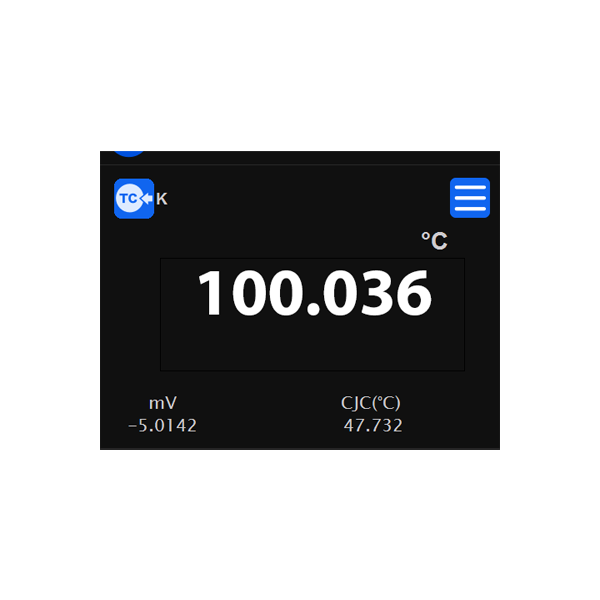

정전식 터치스크린스마트폰과 같은 방식으로 조작하므로 아이콘 메뉴에서 시험 항목을 바로 고를 수 있습니다.
블루투스와 USB-CAdditel Link 모바일 앱으로 원격 제어할 수 있고, USB-C로 PC와 연결합니다.
고정압 차압 모드161 시리즈 모듈로 고정압 차압을 0.002% FS까지 측정해 차압 계기의 미세 편차를 확인합니다.

방폭 등급

ADT226Ex의 Ex ia 등급과
Zone 0 적용

Zone 0까지 허용되는 ia 등급

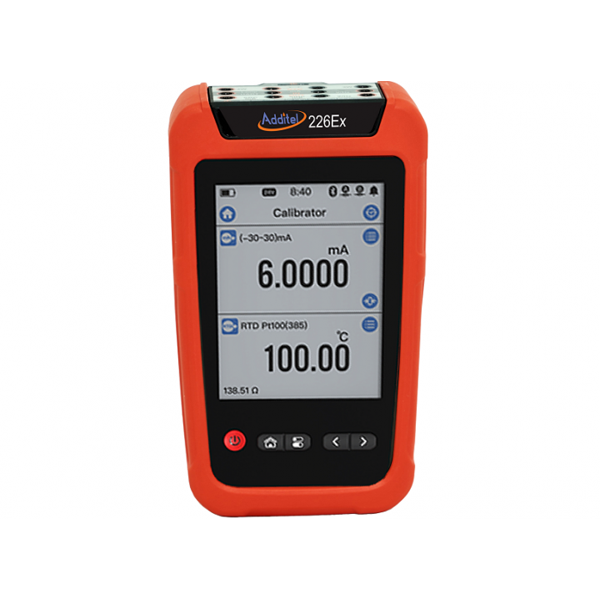

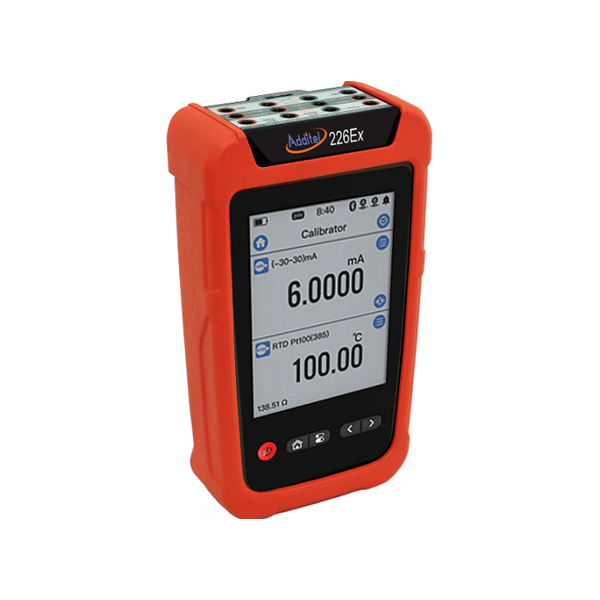

ADT226Ex는 ATEX·IECEx Ex ia IIC T4 Ga 등급의 본질안전 공정 교정기입니다. 본질안전 방폭은 ia, ib, ic로 나뉘며 그중 ia가 Zone 0까지 사용할 수 있는 가장 높은 등급입니다. 도입 전에 현장 구역과 가스 그룹, 온도 등급을 먼저 확인하세요. 화면은 반투과형 컬러 LCD라 직사광선 아래에서도 잘 보입니다.

압력 연결

161 시리즈 모듈과
두 포트 운용

압력 두 개를 한 화면에서

압력 모듈 포트가 2개여서 두 압력을 동시에 측정합니다. 161 시리즈 모듈은 −1 bar ~ 4200 bar 범위에 게이지·진공·절대 형식이 있으며, 모듈별 범위표는 kPa·MPa·bar 기준으로 견적과 함께 보내 드립니다.

사용 방법

ADT226 Additel Link 앱과
USB-C 연결 순서

ADT226은 Bluetooth BLE로 Additel Link 모바일 앱과 연결하고, 절연 USB Type-C로 PC와 연결합니다. PC에서는 Additel LogII로 실시간 기록과 보고서를 만듭니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)스마트폰에서 본체 실시간 값 확인과 원격 제어
Additel LogII (9502)USB로 연결한 본체의 값을 PC에서 기록하고 보고서로 내보내기

처음 연결하는 순서

순서할 일
1본체 메인 화면에서 상태 표시줄을 눌러 제어 센터를 열고 Bluetooth 아이콘으로 Bluetooth를 켭니다.
2스마트폰에 Additel Link 앱을 설치하고 이메일로 계정을 등록합니다.
3앱에서 Scan or Add Device를 눌러 주변 장치를 검색하고 ADT226을 선택합니다.
4PC로 기록하려면 USB Type-C 케이블로 본체와 PC를 연결하고 Additel LogII를 실행합니다.
5Additel LogII에서 기록 이름을 붙여 실시간 기록을 시작합니다.

Additel Link는 본체 펌웨어가 권장 버전(1.0.1.10 이상)보다 낮으면 실시간 값 보기만 됩니다. 본체 펌웨어를 먼저 확인하세요.

사양

226과 226Ex
상세 사양 비교

항목ADT226ADT226Ex
정확도 기준1년 안정도 · 교정 불확도 포함 (주위 20 °C ± 10 °C)1년 안정도 · 교정 불확도 포함 (주위 20 °C ± 10 °C)
DC 전압 측정 −300 ~ 300 mV (분해능 1 µV)0.015% RDG + 15 µV0.02% RDG + 15 µV
DC 전압 측정 −30 ~ 30 V (0.1 mV)0.015% RDG + 1.5 mV0.02% RDG + 1.5 mV
DC 고전압 측정 −300 ~ 300 V (10 mV)0.05% RDG + 30 mV미지원

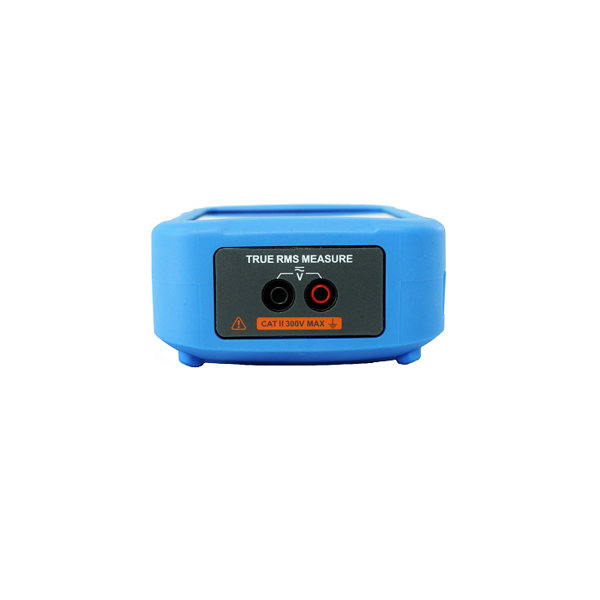

AC 고전압 측정 300 V TRMS, 40 ~ 500 Hz (10 mV)0.5% RDG + 150 mV미지원
DC 전압 출력−150 ~ 150 mV (5 µV): 0.015% RDG + 15 µV / −1.5 ~ 1.5 V (0.05 mV): 0.015% RDG + 0.15 mV / −15 ~ 15 V (0.5 mV): 0.015% RDG + 1.5 mV0 ~ 10.5 V (0.2 mV): 0.02% RDG + 0.5 mV
DC 전류 측정 −30 ~ 30 mA (0.1 µA)0.015% RDG + 1.5 µA0.02% RDG + 1.5 µA
DC 전류 출력 0 ~ 25 mA (0.5 µA)0.015% RDG + 1.2 µA0.02% RDG + 1.2 µA
저항 측정 4선식 0 ~ 400 Ω (1 mΩ)0.015% RDG + 20 mΩ0.02% RDG + 20 mΩ
저항 측정 4선식 0 ~ 4000 Ω (10 mΩ)0.015% RDG + 200 mΩ0.02% RDG + 200 mΩ
저항 출력 0 ~ 400 Ω (10 mΩ)0.015% RDG + 20 mΩ0.02% RDG + 20 mΩ
저항 출력 0 ~ 4000 Ω (100 mΩ)0.015% RDG + 200 mΩ0.02% RDG + 200 mΩ
TC용 mV 측정 −10 ~ 75 mV (0.1 µV)0.015% RDG + 4.0 µV0.02% RDG + 4.0 µV
TC용 mV 출력 −10 ~ 75 mV (1.5 µV)0.015% RDG + 4.0 µV0.02% RDG + 4.0 µV
정현파 · 삼각파 출력0.1 ~ 30 Vp-p, 3% Vp-p + 75 mV미지원
루프 전원24 V (최대 부하 30 mA)22 V (최대 부하 25 mA)
전압 출력 최대 전류10 mA5 mA
전류 출력 최대 개방 전압24 V15 V
전류 출력 구동 능력1 kΩ / 20 mA400 Ω, 6 V / 20 mA
전류 출력 최대 외부 전압50 V30 V
구형파 출력 진폭 · 최대 부하0 ~ 15 V 조절, ±0.2% FS, 10 mA0 ~ 10.5 V, 듀티 50%, 1 mA
RTD 여기 전류 (출력)0.2 mA 이상 (0 ~ 400 Ω), 0.1 mA 이상 (400 ~ 4000 Ω), 1 ms 펄스 지원0.2 ~ 2 mA (0 ~ 400 Ω), 0.1 ~ 0.3 mA (400 ~ 4000 Ω), 1 ms 펄스 지원
방폭없음ATEX · IECEx Ex ia IIC T4 Ga
동작 온도−10 ~ 50 °C−20 ~ 50 °C
사양 보증 온도10 ~ 30 °C−10 ~ 50 °C
배터리6600 mAh, 23.8 Wh 리튬이온4000 mAh, 14.4 Wh 방폭 리튬이온
배터리 사용 시간 · 충전 시간약 12시간 · 약 6시간약 35시간 · 약 6시간
사용자 인터페이스아이콘 메뉴아이콘 메뉴와 내비게이션 버튼
포트 보호 전압최대 50 V (상단 포트)최대 30 V
화면5.0인치 480 × 800 픽셀 TFT, 정전식4.4인치 640 × 480 컬러, 정전식, 반투과형
무게0.7 kg0.75 kg
언어12개4개

시리즈 공통 사양

항목사양
주파수 구형파 측정 · 출력0.01 ~ 5 Hz (분해능 0.00001 Hz): 0.005% RDG + 0.00005 Hz / 5 ~ 50 Hz (0.0001 Hz): 0.005% RDG + 0.0005 Hz / 50 ~ 500 Hz (0.001 Hz): 0.005% RDG + 0.005 Hz / 500 ~ 5000 Hz (0.01 Hz): 0.005% RDG + 0.05 Hz / 5000 ~ 50000 Hz (0.1 Hz): 0.005% RDG + 0.5 Hz
펄스 측정 · 출력0 ~ 9,999,999 카운트 (분해능 1), 상승 또는 하강 에지, 최소 임계 2.5 V
입력 임피던스±300 mV 100 MΩ 초과, ±30 V 1 MΩ 초과, 전류 40 Ω 미만, TC 100 MΩ 초과
고전압 입력4 MΩ 초과, IEC 61010 300 V CAT II, DC 입력 CMRR 100 dB 초과
저항 결선 보정2선식 50 mΩ 가산, 3선식 10 mΩ 가산, 여기 전류 0.2 mA
열전대 출력최대 부하 5 mA, 부하 효과 5 µV/mA 미만
압력 모듈161 시리즈 디지털 압력 모듈, 게이지 · 진공 · 절대, −1 bar ~ 4200 bar
압력 정확도0.02% FS부터 (−10 ~ 50 °C 동작, 1년 안정도, 교정 불확도 포함)
고정압 차압 측정0.002% FS
내장 기압계정확도 55 Pa
보호 등급IP67, 1 m 낙하
통신절연 USB Type-C (슬레이브), Bluetooth BLE
저장 온도 · 습도−30 ~ 70 °C, 95% 미만 비응축
전기 단자Ø4 mm 소켓, 평형 미니잭 열전대 소켓
화면 보호교체형 강화유리
충전기110/220 V 어댑터 포함
워밍업 시간10분
최대 사용 고도3000 m
크기177 × 105 × 52 mm
교정ISO 17025 인정 교정 데이터 포함
규격 (ADT226)CE, RoHS II (2011/65/EU), EN 50581:2012

열전대 구간별 정확도 (°C)

형식규격표준 범위 (°C)ADT226 구간별 정확도ADT226Ex 구간별 정확도
SIEC 584−50 ~ 1768−50 ~ 0: 0.96, 0 ~ 100: 0.69, 100 ~ 1768: 0.64−50 ~ 100: 0.96, 100 ~ 1000: 0.69, 1000 ~ 1768: 0.73
RIEC 584−50 ~ 1768−50 ~ 0: 1.02, 0 ~ 200: 0.71, 200 ~ 1768: 0.56−50 ~ 0: 1.03, 0 ~ 200: 0.71, 200 ~ 1768: 0.65
BIEC 5840 ~ 1820200 ~ 300: 1.89, 300 ~ 500: 1.25, 500 ~ 800: 0.78, 800 ~ 1820: 0.55200 ~ 300: 1.90, 300 ~ 500: 1.26, 500 ~ 800: 0.79, 800 ~ 1820: 0.57
KIEC 584−270 ~ 1372−250 ~ −200: 0.97, −200 ~ −100: 0.30, −100 ~ 600: 0.18, 600 ~ 1372: 0.35−250 ~ −200: 1.04, −200 ~ −100: 0.32, −100 ~ 600: 0.21, 600 ~ 1372: 0.43
NIEC 584−270 ~ 1300−250 ~ −200: 1.50, −200 ~ −100: 0.44, −100 ~ 1300: 0.30−250 ~ −200: 1.58, −200 ~ −100: 0.46, −100 ~ 1300: 0.37
EIEC 584−270 ~ 1000−250 ~ −200: 0.54, −200 ~ −100: 0.20, −100 ~ 700: 0.15, 700 ~ 1000: 0.20−250 ~ −200: 0.59, −200 ~ −100: 0.22, −100 ~ 700: 0.18, 700 ~ 1000: 0.25
JIEC 584−210 ~ 1200−210 ~ −100: 0.26, −100 ~ 700: 0.15, 700 ~ 1200: 0.25−210 ~ −100: 0.28, −100 ~ 700: 0.19, 700 ~ 1200: 0.31
TIEC 584−270 ~ 400−250 ~ −100: 0.74, −100 ~ 0: 0.15, 0 ~ 400: 0.11−250 ~ −100: 0.79, −100 ~ 0: 0.16, 0 ~ 400: 0.13
CASTM E9880 ~ 23150 ~ 1000: 0.35, 1000 ~ 1800: 0.62, 1800 ~ 2315: 1.020 ~ 1000: 0.40, 1000 ~ 1800: 0.73, 1800 ~ 2315: 1.22
DASTM E9880 ~ 23150 ~ 100: 0.39, 100 ~ 1200: 0.37, 1200 ~ 2000: 0.65, 2000 ~ 2315: 1.030 ~ 100: 0.39, 100 ~ 1200: 0.43, 1200 ~ 2000: 0.77, 2000 ~ 2315: 1.24
GASTM E17510 ~ 231550 ~ 100: 1.12, 100 ~ 200: 0.72, 200 ~ 400: 0.45, 400 ~ 1500: 0.37, 1500 ~ 2315: 0.7750 ~ 100: 1.12, 100 ~ 200: 0.72, 200 ~ 400: 0.46, 400 ~ 1500: 0.43, 1500 ~ 2315: 0.92
LDIN 43710−200 ~ 900−200 ~ −100: 0.15, −100 ~ 400: 0.13, 400 ~ 900: 0.17−200 ~ −100: 0.16, −100 ~ 400: 0.14, 400 ~ 900: 0.20
UDIN 43710−200 ~ 600−200 ~ 0: 0.28, 0 ~ 600: 0.13−200 ~ 0: 0.29, 0 ~ 600: 0.15
L(XK)GOST 8.585−200 ~ 800−200 ~ 0: 0.19, 0 ~ 800: 0.16−200 ~ 0: 0.21, 0 ~ 800: 0.20
A-1GOST 8.5850 ~ 25000 ~ 1200: 0.45, 1200 ~ 2000: 0.78, 2000 ~ 2500: 1.140 ~ 1200: 0.52, 1200 ~ 2000: 0.92, 2000 ~ 2500: 1.36
A-2GOST 8.5850 ~ 18000 ~ 1200: 0.45, 1200 ~ 1800: 0.690 ~ 1200: 0.52, 1200 ~ 1800: 0.81
A-3GOST 8.5850 ~ 18000 ~ 1200: 0.45, 1200 ~ 1800: 0.690 ~ 1200: 0.52, 1200 ~ 1800: 0.81
M(MK)GOST 8.585−200 ~ 100−200 ~ 0: 0.27, 0 ~ 100: 0.09−200 ~ 0: 0.29, 0 ~ 100: 0.09

RTD 정확도 (°C, 구간 저온→고온 순)

센서범위 (°C)ADT226ADT226Ex
PT10 (385)−200 ~ 8500.62 / 0.77 / 0.880.64 / 0.82 / 0.95
PT25 (385)−200 ~ 8500.29 / 0.40 / 0.470.31 / 0.44 / 0.54
PT50 (385), PT50 (3916)−200 ~ 8500.18 / 0.27 / 0.340.20 / 0.32 / 0.40
PT100 (385/391/3916/3926)−200 ~ 8500.13 / 0.21 / 0.270.15 / 0.26 / 0.34
PT200 (385)−200 ~ 8500.34 / 0.37 / 0.46 / 0.540.37 / 0.40 / 0.51 / 0.61
PT400 (385)−200 ~ 8500.17 / 0.21 / 0.30 / 0.370.18 / 0.23 / 0.35 / 0.44
PT500 (385)−200 ~ 8500.18 / 0.27 / 0.340.20 / 0.32 / 0.40
PT1000 (385)−200 ~ 8500.13 / 0.21 / 0.270.15 / 0.26 / 0.34
Cu10 (427)−200 ~ 2600.590.61
Cu50 (428)−50 ~ 1500.150.17
Cu50 (426)−50 ~ 2000.160.18
Cu100 (428)−50 ~ 1500.100.12
Ni100 (617)−60 ~ 1800.060.07 / 0.08
Ni100 (618)−100 ~ 2600.07 / 0.060.08 / 0.07
Ni120 (672)−80 ~ 2600.060.07
Ni1000−50 ~ 1500.080.09
50Π (391)−200 ~ 8500.18 / 0.27 / 0.330.20 / 0.32 / 0.40
100Π (391)−200 ~ 8500.12 / 0.21 / 0.270.15 / 0.26 / 0.33
500Π (391)−200 ~ 8500.18 / 0.27 / 0.330.20 / 0.32 / 0.40
100M (428)−180 ~ 2000.110.13
100M (426)−50 ~ 2000.110.13
1000H (617)−60 ~ 1800.060.08
50M (428)−180 ~ 2000.160.18
50M (426)−50 ~ 2000.160.18

활용 분야

ADT226·ADT226Ex가 쓰이는
방폭·일반 현장

  • 석유·가스·정유 플랜트 — ADT226Ex로 Zone 0 구역의 압력·온도·전기 신호를 점검합니다.
  • 화학·석유화학 설비 — 차압 트랜스미터의 고압·저압 측을 압력 모듈 2개로 동시에 시험합니다.
  • 제약·에너지 설비 — IP67 본체로 야외 배관과 세척 구역에서 계기를 점검합니다.
  • 사내 교정실 — 고정압 차압 모드로 차압 계기의 미세 편차를 시험합니다.

선택 가이드

226·226Ex·227
모델 선택 기준

이럴 때 (현장 조건·용량)권장 모델선택 이유
일반 구역에서 터치스크린 교정기가 필요할 때ADT22624 V 루프 전원과 ±300 V AC 측정을 갖춘 비방폭형이라 일반 구역 점검에 맞습니다.
Zone 0 현장에서 사용할 때ADT226ExEx ia IIC T4 Ga 등급에 22 V 루프 전원과 35시간 배터리를 갖춰 Zone 0 현장에서 사용할 수 있습니다.
데이터 로거와 자동 작업, HART가 필요할 때Additel ADT227ADT227은 전기 정확도가 더 높고, -HART 모델에는 HART 커뮤니케이터가 더해집니다.

교정

226·226Ex 교정 주기와
KOLAS 교정

정확도 사양에 1년 안정도와 교정 불확도가 포함되어 있으므로, 교정 주기는 사용 빈도에 맞춰 사용 기관이 정합니다. 교정 시기가 되면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
