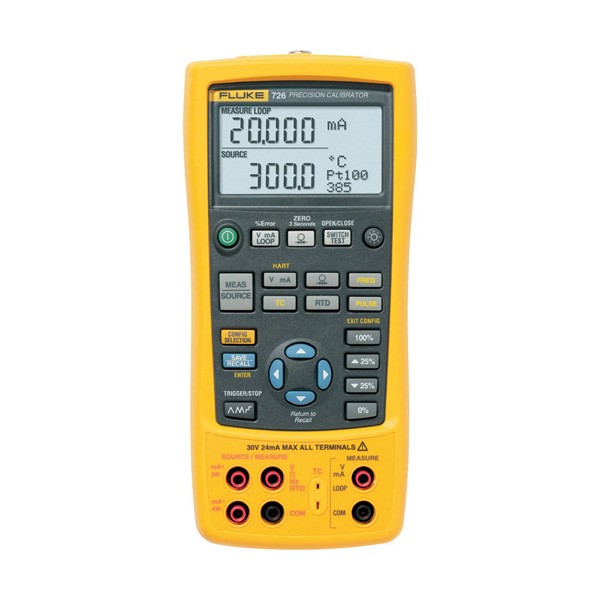

Fluke 726/APAC/EDC 다기능 교정기

Fluke 726/APAC/EDC 다기능 교정기

MODEL
Fluke 726/APAC/EDC
브랜드
FLUKE
제품 자료
제품문의 구매하기

허용오차가 좁은 트랜스미터를
점검하는 정밀 공정 교정기

Fluke 726 정밀 다기능 공정 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 726은 Fluke 725보다 DC 전압·전류 정확도를 0.01%급으로 높인 정밀 다기능 공정 교정기(Process Calibrator)입니다. V·mA·저항·주파수·RTD·열전대 신호를 측정하고 출력하며, 허용오차가 좁은 트랜스미터의 오차를 %로 계산해 보여 줍니다.

저항 측정은 4000 Ω 전 범위를 한 가지 기준으로 다루어 고저항 센서까지 점검할 수 있습니다. 센서별 계수를 직접 입력하는 커스텀 RTD 기능은 프로브마다 다른 보정값을 반영합니다. 24 V 루프 전원과 750P 압력 모듈 50종 연결까지 갖춘 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.01% + 2 µA

24 mA 전류 측정·출력 정확도

±0.015%

0 ~ 4000 Ω 저항 측정 정확도

0.025%

750P 모듈 압력 측정 시작 정확도

3년

표준 보증 기간

특징

726의 정밀 판정과
반복 점검 기능

핵심 특징현장에서 달라지는 점
DC 전압·전류 0.01%급허용오차가 좁은 트랜스미터에서도 교정기 자체의 오차가 판정을 좌우할 일이 줄어듭니다.
트랜스미터 오차 % 계산측정·출력 값을 따로 환산하지 않아도 되므로 점검자가 현장에서 바로 합부를 판단합니다.
0 ~ 4000 Ω 저항 측정고저항 센서와 저항 입력 계기를 같은 교정기로 점검하므로 장비 교체 횟수가 줄어듭니다.
커스텀 RTD 계수프로브 성적서의 보정값을 반영해 온도 점검 결과를 더 믿을 수 있습니다.
교정 결과 8개 저장여러 트랜스미터를 연속으로 점검한 뒤 값을 한 번에 대조할 수 있습니다.
자주 사용하는 테스트 설정 저장반복 작업마다 입력 항목을 다시 지정하지 않으므로 점검 시작이 빨라집니다.

725와 비교

725와 726의
정확도 차이

항목Fluke 725Fluke 726
DC 전압 측정 (30 V)0.02% + 2 counts0.01% + 2 mV
DC 전류 (24 mA)0.02% + 2 counts0.01% + 2 µA
저항 측정0.0 ~ 400.0 Ω: 0.1 Ω (4선식)0.0 ~ 4000.0 Ω: ±0.015%
압력 (750P 모듈 50종)범위의 0.025%부터범위의 0.025%부터
루프 전원24 V, 22 mA24 V, 22 mA
부가 기능측정·출력 분할 화면트랜스미터 오차 % 계산, 결과 8개 저장, 커스텀 RTD 계수

두 모델은 루프 전원과 압력 모듈 연결 조건이 같으므로 전기 정확도와 오차 계산 기능에서 차이가 납니다. 점검 대상 트랜스미터의 허용오차가 넓다면 725로 충분하고, 허용오차가 좁을수록 726의 정확도 여유가 판정 신뢰도로 이어집니다.

정확도 기준

트랜스미터에 맞는
정확도 선택

TUR로 판단하는 교정기 정확도

TUR은 피교정기 허용오차 폭을 교정 과정의 95% 확장불확도 2배로 나눈 비율입니다. 업계에서는 잘못된 합격 확률 2% 이하, 또는 이를 계산하기 어려울 때 TUR 4:1 이상을 오랫동안 기준으로 삼아 왔습니다. 허용오차가 좁은 트랜스미터일수록 726의 0.01%급 정확도가 이 비율을 맞추는 데 유리합니다.

문서화 범위

결과 저장의 한계와
상위 모델

726은 교정 결과를 8개까지 본체에 남기는 현장형 교정기입니다. 점검 절차를 내려받고 결과를 업로드하는 문서화가 필요하면 Fluke 753을, HART 트랜스미터의 교정까지 다루려면 Fluke 754를 검토하세요. HART 디바이스 설정은 Fluke 154와 함께 구성합니다.

사양

726 측정·출력
상세 사양

항목사양
DC 전압 측정30.000 V (상단 표시): 0.01% + 2 mV / 20.000 V (하단 표시): 0.01% + 2 mV / 90.00 mV: 0.01% + 10 µV
DC 전압 출력100.00 mV: 0.01% + 10 µV / 20.000 V: 0.01% + 2 mV
열전대 mV 측정 · 출력-10.00 ~ 75.00 mV (TC 커넥터): 0.025% + 1 count
DC 전류 측정24.000 mA: 0.01% + 2 µA
DC 전류 출력 · 시뮬레이트24.000 mA: 0.01% + 2 µA
DC 전압 출력 최대 부하1 mA
DC 전류 출력 최대 부하1000 Ω
저항 측정0.0 ~ 4000.0 Ω: ±0.015%
저항 출력5 ~ 400 Ω (여자 전류 0.1 ~ 0.5 mA): 0.015% + 0.1 Ω / 5 ~ 400 Ω (0.5 ~ 3 mA): 0.015% + 0.05 Ω / 400 ~ 1500 Ω (0.05 ~ 0.8 mA): 0.015% + 0.5 Ω / 1500 ~ 4000 Ω (0.05 ~ 0.4 mA): 0.015% + 0.5 Ω
저항 분해능0.01 Ω 이하 ~ 0.1 Ω
주파수 측정2.0 ~ 1000.0 CPM: 0.05% + 0.1 CPM / 1.0 ~ 1000.0 Hz: 0.05% + 0.1 Hz / 1.00 ~ 15.00 kHz: 0.05% + 0.01 kHz, 입력 감도 최소 1 V p-p
주파수 출력2.0 ~ 1000.0 CPM: 0.05% / 1.0 ~ 1000.0 Hz: 0.05% / 1.0 ~ 10.0 kHz: 0.25% / 10.0 ~ 15.0 kHz: 0.5%
주파수 출력 파형구형파, -0.1 V 오프셋
열전대 형식J, K, T, E, L, N, U, B, R, S, XK, BP
열전대 정확도J 0.4 °C, K 0.5 °C, T 0.4 °C, E 0.4 °C, L 0.45 °C, U 0.45 °C, N 0.6 °C, XK 0.4 °C, R · S · B 1.4 °C, BP 1.1 °C
열전대 분해능J, K, T, E, L, N, U 0.1 °C · 0.1 °F / B, R, S 1 °C · 1 °F
RTD 형식Cu10, Ni120 (672), Pt100 · Pt200 · Pt500 · Pt1000 (385), Pt100 (3916), Pt100 (3926)
RTD 정확도Cu10 1.8 °C, Ni120 0.15 °C, Pt100 (385) 0.45 °C, Pt100 (3916 · 3926) 0.35 °C, Pt200 (385) 0.95 °C, Pt500 (385) 0.55 °C, Pt1000 (385) 0.35 °C
RTD 분해능0.01 °C · 0.01 °F
압력750P 모듈 50종(차압 · 게이지 · 진공 · 절대 · 듀얼 · 고압 형식), 범위의 0.025%부터
루프 전원24 V ±10%, 최대 22 mA, 단락 보호
ramp 기능출력 항목 전압, 전류, 저항, 주파수, 온도 / 느린 ramp, 빠른 ramp, 25% 스텝 ramp
스텝 기능출력 항목 전압, 전류, 저항, 주파수, 온도 / 범위의 25%, 100% 스텝
결과 저장교정 결과 8개
HART통신 기능 없음, HART 모드에서 250 Ω 저항 삽입
전원AA 알칼라인 4개, 교정 봉인을 뜯지 않고 교체하는 별도 배터리 칸
배터리 수명25시간
측면 포트압력 모듈 커넥터, 원격 실시간 프로그래밍 겸용
무게650 g
작동 온도-10 ~ 55 °C
보관 온도-20 ~ 71 °C
상대 습도90% (10 ~ 30 °C)
사용 고도3000 m
충격1 m 낙하 시험
안전 규격EN 61010-1:1993, ANSI/ISA S82.01-1994, C22.2 No. 1010.1:1992
EMCEN50082-1:1992, EN55022:1994 Class B
구성품AC72 악어 클립, 적층형 테스트 리드, TL75 테스트 리드, 교정 보고서, 퀵 레퍼런스 가이드
보증 기간3년

활용 분야

정밀 점검이 필요한
계측 현장

  • 제약·바이오 설비 계측 — 허용오차가 좁은 압력·온도 트랜스미터를 정기 점검하고 오차 %를 기록합니다.
  • 사내 교정실 — 현장 지시계와 조절기의 입력 신호를 전압·전류·저항·열전대·RTD로 발생시켜 점검합니다.
  • 발전·에너지 설비 — 루프 전원을 인가한 채 mA를 읽어 현장 트랜스미터의 출력 이상을 찾습니다.

구성·옵션

726에 맞추는
압력 모듈과 구성품

  • 750P 압력 모듈 — 공정 압력 범위와 형식(차압, 게이지, 진공, 절대, 듀얼, 고압)에 맞춰 선택합니다.
  • 기본 구성품 — 악어 클립, 적층형 테스트 리드, TL75 테스트 리드, 교정 보고서, 퀵 레퍼런스 가이드가 들어 있습니다.

정밀 교정기 관리

0.01%급 전기 정확도를 갖춘 726은 주기적으로 교정해야 점검 결과의 소급성이 유지됩니다. 726의 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 주기를 안내해 드립니다.

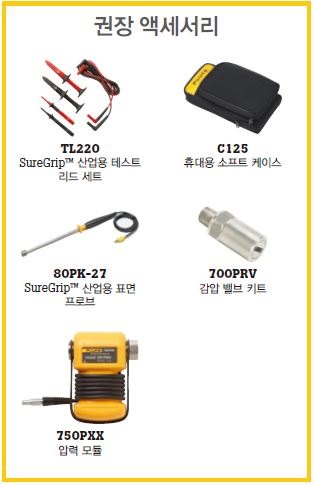

Fluke 726/APAC/EDC - 테스트 리드와 프로브, 보관 케이스 등 권장 액세서리
테스트 리드와 프로브, 보관 케이스 등 권장 액세서리
