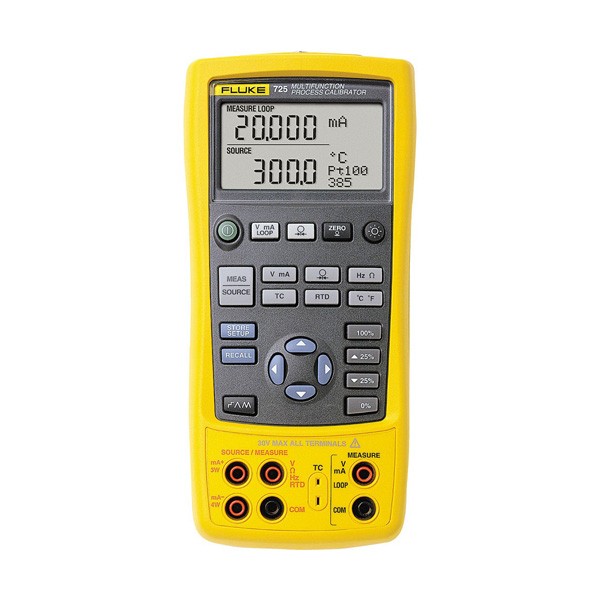

Fluke 725/APAC/EDC 다기능 교정기
NEW

Fluke 725/APAC/EDC 다기능 교정기

MODEL
Fluke 725/APAC/EDC
브랜드
FLUKE
제품 자료
제품문의 구매하기

분할 화면으로 측정과 출력을
함께 보는 다기능 공정 교정기

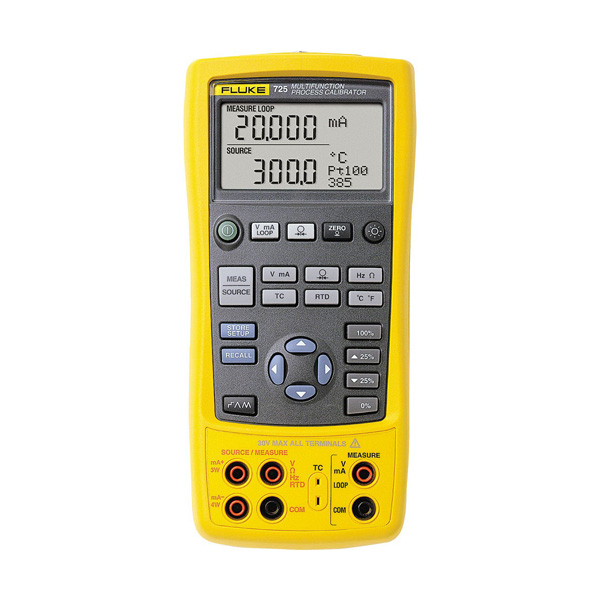

Fluke 725 다기능 공정 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 725는 측정값과 출력값을 분할 화면에 동시에 표시하고 24 V 루프 전원을 내장한 다기능 공정 교정기(Multifunction Process Calibrator)입니다. 전압·전류·저항·주파수·열전대·RTD 신호를 다루므로 현장 트랜스미터 점검을 이 한 대로 진행할 수 있습니다.

배터리 칸이 교정 봉인과 분리되어 있어 전지를 교체해도 봉인이 유지됩니다. 측면 포트 하나가 압력 모듈 연결과 원격 실시간 프로그래밍을 겸하므로 케이블 구성도 단순합니다. 가벼운 본체에 현장에 필요한 기능을 담은 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

측정 | 출력

분할 화면에 동시 표시

24 V

루프 전원 (최대 22 mA)

50종

연결 가능한 750P 압력 모듈

0.65 kg

130 × 236 × 61 mm 본체

특징

725의 현장 점검
기능 구성

핵심 특징현장에서 달라지는 점
측정·출력 분할 화면입력과 출력을 한 화면에서 읽으므로 두 값을 번갈아 확인하는 조작이 줄어듭니다.
24 V 루프 전원 내장외부 전원 없이 트랜스미터에 전원을 공급하며 mA를 읽으므로 분리 점검을 위해 오가는 동선이 짧아집니다.
자동 스텝·자동 ramp0~100% 구간을 자동으로 단계 출력하므로 선형성 점검 때 값을 반복해 입력하지 않아도 됩니다.
유량계 시험 기능주파수·CPM 출력으로 유량 계기의 입력 신호를 시험할 수 있습니다.
측정하며 mA 출력압력을 읽으면서 mA를 내보내므로 밸브와 I/P 변환기를 함께 시험합니다.
분리형 배터리 칸교정 봉인을 뜯지 않고 전지를 교체할 수 있어 정기 교정 주기가 끊기지 않습니다.

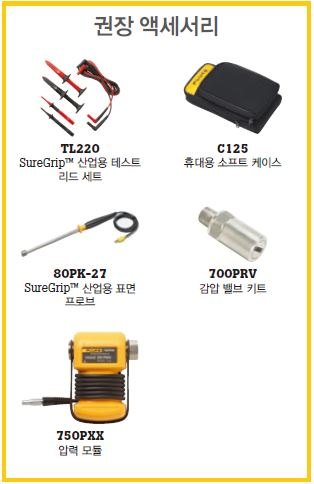

Fluke 725/APAC/EDC - 테스트 리드와 프로브, 보관 케이스 등 권장 액세서리
테스트 리드와 프로브, 보관 케이스 등 권장 액세서리

점검 순서

725로 하는 트랜스미터
점검 네 단계

  • 1단계 — 트랜스미터에 725의 루프 전원을 인가하고 mA 출력을 연결합니다.
  • 2단계 — 입력 쪽에 열전대·RTD 신호를 넣거나 750P 모듈로 압력을 측정합니다.
  • 3단계 — 0~100% 구간을 올리고 내리며 값을 읽습니다. 현장에서는 보통 0·25·50·75·100% 다섯 점을 확인합니다.
  • 4단계 — 출력 mA가 허용오차 안에 드는지 확인합니다.

센서 형식

열전대와 RTD,
형식 일치 확인

열전대 10종과 RTD 곡선 구분

열전대는 J, K, T, E, L, N, U, R, S, B를 측정하고 출력합니다. RTD는 Ni120, Pt100(385·393·JIS), Pt200, Pt500, Pt1000을 지원하며, Pt100(385)이 IEC 60751 곡선이고 393과 JIS는 다른 곡선이므로 트랜스미터 설정과 먼저 대조하세요.

사양

725 전기·온도·압력
상세 사양

항목사양
DC 전압 측정30.000 V (상단 · 하단 표시): 0.02% + 2 counts / 100.00 mV: 0.02% + 2 counts
DC 전압 출력100.00 mV: 0.02% + 2 counts / 10.000 V: 0.02% + 2 counts
열전대 mV 측정 · 출력-10.00 ~ 75.00 mV (TC 커넥터): 0.025% + 1 count
DC 전류 측정 · 출력 · 시뮬레이트24.000 mA: 0.02% + 2 counts
저항 측정0.0 ~ 400.0 Ω: 0.1 Ω (4선식), 0.15 Ω (2 · 3선식) / 401 ~ 1500 Ω: 0.5 Ω (4선식), 1 Ω (2 · 3선식) / 1500 ~ 3200 Ω: 1 Ω (4선식), 1.5 Ω (2 · 3선식)
저항 출력15.0 ~ 400.0 Ω: 0.15 Ω (여자 전류 0.15 ~ 0.5 mA), 0.1 Ω (0.5 ~ 2 mA) / 401 ~ 1500 Ω: 0.5 Ω (0.05 ~ 0.8 mA) / 1500 ~ 3200 Ω: 1 Ω (0.05 ~ 0.4 mA)
주파수 측정2.0 ~ 1000.0 CPM: 0.05% + 1 count / 1.0 ~ 1100.0 Hz: 0.05% + 1 count / 1.00 ~ 10.00 kHz: 0.05% + 1 count, 입력 감도 최소 1 V p-p
주파수 출력2.0 ~ 1000.0 CPM: 0.05% / 1.0 ~ 1100.0 Hz: 0.05% / 1.00 ~ 10.00 kHz: 0.25%
주파수 출력 파형구형파 5 V p-p, -0.1 V 오프셋
열전대 형식J, K, T, E, L, N, U, R, S, B, XK, BP
열전대 측정 정확도J 0.7 °C, K 0.8 °C, T 0.8 °C, E 0.7 °C, L 0.7 °C, U 0.75 °C, N 0.9 °C, S 1.5 °C, B 1.4 °C, XK 0.6 °C, BP 1.2 °C
열전대 출력 정확도J 0.7 °C, K 0.8 °C, T 0.8 °C, E 0.7 °C, L 0.7 °C, U 0.75 °C, N 0.9 °C, R 1.4 °C, S 1.5 °C, B 1.4 °C, XK 0.6 °C, BP 1.2 °C
열전대 분해능측정 J, K, T, E, L, N, U 0.1 °C · 0.1 °F, B, R, S 1 °C · 1 °F / 출력 J, K, T, E, L, N, U 0.1 °C, B, R, S 1 °C
RTD 형식Ni120, Pt100 (385 · 393 · JIS), Pt200 (385), Pt500 (385), Pt1000 (385)
RTD 정확도Ni120 0.2 °C, Pt100 (385) 0.33 °C, Pt100 (393 · JIS) 0.3 °C, Pt200 0.2 °C, Pt500 0.3 °C, Pt1000 0.2 °C (측정 · 출력, 4선식 기준)
RTD 분해능0.1 °C
압력750P 모듈 50종(차압 · 게이지 · 진공 · 절대 · 듀얼 · 고압 형식), 범위의 0.025%부터
루프 전원24 V ±10%, 최대 22 mA, 단락 보호
ramp 기능출력 항목 전압, 전류, 저항, 주파수, 온도 / 느린 ramp, 빠른 ramp, 25% 스텝 ramp
스텝 기능출력 항목 전압, 전류, 저항, 주파수, 온도 / 범위의 25%, 100% 스텝
전원AA 알칼라인 4개
배터리 교체별도 배터리 칸, 교정 봉인을 뜯지 않고 교체
측면 포트압력 모듈 커넥터, 원격 실시간 프로그래밍 겸용
크기 · 무게130 × 236 × 61 mm, 0.65 kg
작동 온도-10 ~ 55 °C
보관 온도-20 ~ 71 °C
사용 고도3000 m
안전 규격EN 61010-1:1993, ANSI/ISA S82.01-1994, C22.2 No. 1010.1:1992
구성품AC72 악어 클립, 적층형 테스트 리드, TL75 테스트 리드, 교정 보고서, 퀵 레퍼런스 가이드
보증 기간3년

활용 분야

일상 점검이
반복되는 현장

  • 공정 계장 정기 점검 — 압력·온도 트랜스미터의 4~20 mA 출력을 다섯 점으로 확인합니다.
  • 유량계 점검 — 주파수·CPM 출력으로 유량 계기의 입력 신호를 시험합니다.
  • 밸브·I/P 변환기 시험 — 압력을 측정하면서 mA를 출력해 구동 특성을 점검합니다.
  • 사내 교정실 — 열전대·RTD 신호를 출력해 지시계와 조절기를 점검합니다.

선택 가이드

점검 목적으로 고르는
Fluke 공정 교정기

이럴 때 (현장 조건·용량)권장 모델선택 이유
일상적인 트랜스미터 점검과 열전대·RTD 시험을 할 때Fluke 725측정·출력 분할 화면과 24 V 루프 전원을 갖춘 기본 구성이라 일상 점검에 충분합니다.
허용오차가 좁은 트랜스미터를 점검할 때Fluke 726DC 전류 0.01% + 2 µA 정확도에 오차 % 계산과 결과 저장이 더해져 좁은 허용오차 판정에 유리합니다.
절차와 결과를 문서로 남길 때Fluke 753문서화 교정기로 절차를 내려받고 결과를 업로드할 수 있습니다.
HART 트랜스미터를 교정할 때Fluke 754HART 교정 기능을 갖춘 문서화 교정기라 HART 트랜스미터를 직접 교정합니다.
폭발위험장소에서 교정할 때Druck DPI 620G-IS · Additel ADT226Ex · ADT227Ex725는 본질안전 모델이 아니므로 방폭 등급을 받은 제품을 검토하세요.

구성·옵션

750P 압력 모듈과
725 기본 구성품

  • 750P 압력 모듈 — 차압, 게이지, 진공, 절대, 듀얼, 고압 형식 중 공정 범위에 맞춰 선택합니다.
  • 기본 구성품 — AC72 악어 클립, 적층형 테스트 리드, TL75 테스트 리드, 교정 보고서, 퀵 레퍼런스 가이드가 들어 있습니다.

교정기 소급성

현장 점검의 기준이 되는 725도 주기적으로 교정해야 측정 소급성이 유지됩니다. 725의 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인하고 교정 일정을 정해 안내해 드립니다.
