하드웨어 스타트업의 첫 계측 벤치, 세 단계로 늘리는 법
하드웨어 스타트업의 첫 계측 벤치는 오실로스코프, 전원공급기, 멀티미터를 개발 단계에 맞춰 세 번에 나눠 늘려 가면 무리가 없습니다. 첫 시제품이 도착했는데 무엇부터 살지 정하지 못하면 디버깅 시간만 길어지기 때문입니다. 필요한 대역폭과 전원 용량은 제품 신호의 숫자로 계산하면 되고, 벤치 안전 규칙과 교정 계획은 장비를 들일 때 같이 정해 두는 편이 좋습니다.
확장 신호
벤치를 늘려야 한다는 신호
스코프 앞에 줄이 서고 파형이 둥글게 보이기 시작하면, 장비를 더 사기 전에 구매 순서부터 정해야 합니다. 예를 들어 엔지니어 6명이 배터리로 동작하는 IoT 게이트웨이를 만드는 회사에 첫 기판 열 장이 왔는데, 벤치에는 멀티미터 하나와 중고 2채널 스코프 한 대, 노트북 어댑터를 잘라 만든 전원선뿐이라고 해 보겠습니다. 이래서는 둥글게 보이는 SPI 클럭의 원인을 가려내기 어렵고, 전류 제한이 없는 어댑터로 전원을 넣다가 단락이라도 나면 기판 전원부가 그대로 타 버립니다.
- 스코프 한 대를 두고 엔지니어들이 순서를 기다립니다
- 클럭이나 데이터 파형이 둥글게 보여 판단하기 어렵습니다
- 어댑터나 배터리로 전원을 넣고 있어 전류 제한이 없습니다
- 멀티미터의 CAT 등급을 확인한 적이 없습니다
- 부품 값을 사양서 값으로만 믿고 설계합니다
- 양산 공장에 넘길 측정 조건이 문서로 없습니다
- 장비 교정 기록이 하나도 없습니다
위 항목 가운데 세 개 이상이 해당하면 시작형 구성부터 갖추기를 권합니다. 여섯 개 이상이라면 장비를 사는 그 주에 측정 규칙도 함께 정하세요.
개발 단계마다 먼저 필요한 장비
어떤 장비가 먼저 필요한지는 지금 개발이 bring-up, 전원 시험, 양산 이관 가운데 어디에 와 있느냐로 정해집니다.
- 회로 bring-up(처음 전원을 넣고 동작 확인): 가장 빠른 클럭의 5배 이상 대역폭의 스코프, SPI 10 MHz라면 50 MHz, 25 MHz라면 125 MHz 이상
- 전원 시험: 입력 전압 범위 전체를 바꿔 가며 시험하므로 전류 제한과 과전압 보호가 되는 전원공급기
- 양산 이관: 장비보다 문서가 먼저이며, 사용한 장비·설정·리드 조건과 교정 상태를 측정값과 함께 전달
구성 단계
시작형·표준형·확장형 구성

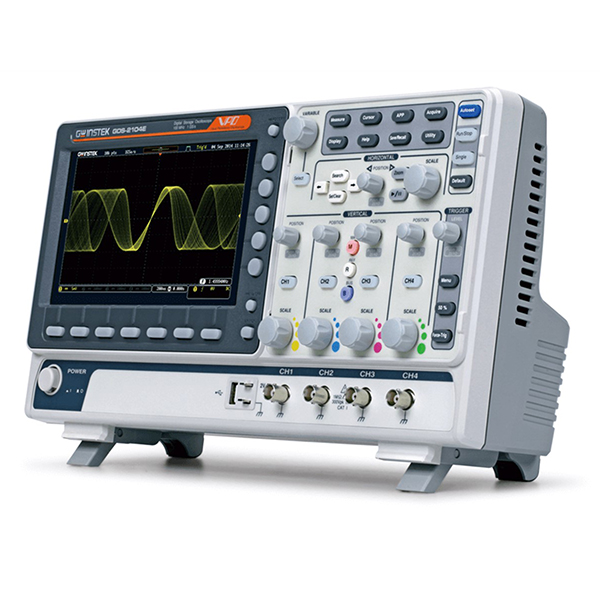

벤치 3개를 기준으로 구성을 세 단계로 나누고, 다음 단계로 넘어갈 신호를 표에 함께 적어 두면 판단이 쉬워집니다. 예시에서는 GW Instek의 GDS-2000E 오실로스코프, GPD-3303S와 PSW 시리즈 전원공급기, LCR-6100 LCR 미터에 Fluke 87V 멀티미터를 더했습니다.
| 구분 | 구성품 | 맞는 상황 | 다음 단계 신호 |
|---|---|---|---|
| 시작형 | GDS-2000E 1대, GPD-3303S 2대, 87V 3대 | 첫 시제품 bring-up, 3~6명 | 스코프 대기 줄, 입력 전압 시험 시작 |
| 표준형 | GDS-2000E 2대, GPD-3303S 3대, PSW 1대, 87V 6대 | 전원 시험과 펌웨어 디버깅 병행 | 부품 값 차이로 설계를 다시 맞춤 |
| 확장형 | 표준형 + LCR-6100, 함수 발생기, 교정 계획 | 양산 이관, 공장 검사 기준 작성 | 공장 검사 장비와 기준값 맞추기 |
동시에 벤치를 쓰는 사람이 많아야 3명이라면 벤치는 3개면 됩니다. 전원공급기는 벤치마다 1대, 멀티미터는 1인 1대, PSW와 LCR 미터는 공용으로 1대씩 둡니다.
새 기판은 GPD-3303S의 전류 제한을 낮게 걸어 둔 상태에서 켜고, 소비 전류부터 확인합니다. 전류가 예상 범위 안이면 87V로 레일 전압을 보고, 이어서 스코프로 리셋과 클럭을 확인합니다. 이 순서만 지켜도 단락이 있을 때 부품이 타기 전에 멈출 수 있습니다.
대역폭과 전원 용량은 어떻게 계산할까요?
제품 신호의 숫자에서 거꾸로 계산해 보면, 같은 예산 안에서도 벤치마다 대역폭 등급을 달리해 살 수 있습니다.
| 항목 | 계산 | 결과 |
|---|---|---|
| 펌웨어 벤치 스코프 | SPI 클럭 10 MHz × 5 = 50 MHz | 여유 두고 100 MHz 모델 |
| 전원 벤치 스코프 | 가정: 에지 5 ns → 100 MHz × 1.9 | 190 MHz 이상 → 200 MHz 모델 |
| 입력 전압 시험 | 가정: 36 V × 3 A = 108 W | PSW 360 W급 |

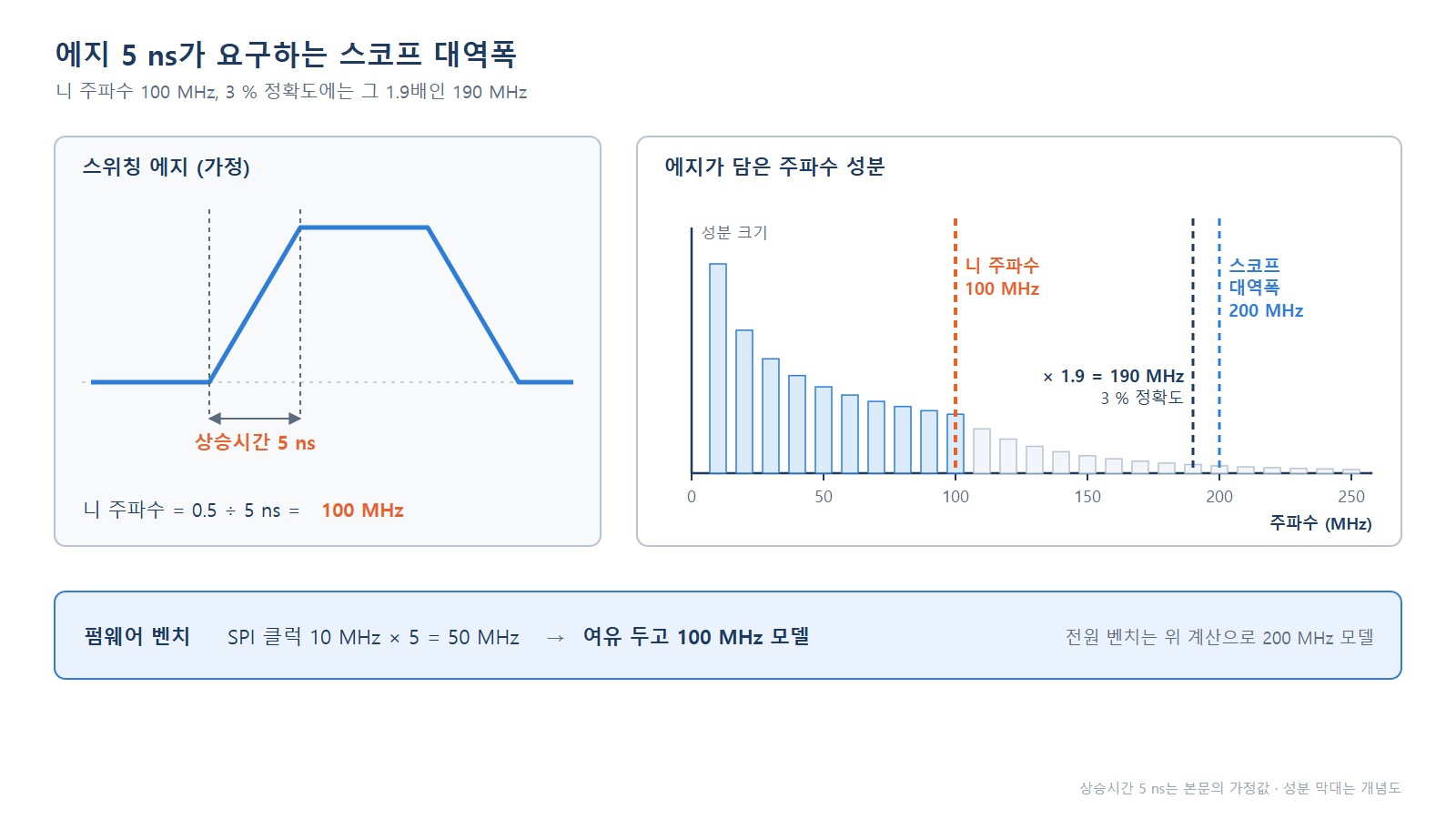

전원 벤치 스코프는 스위칭 에지에서 계산합니다. 상승시간을 5 ns로 가정하면 니 주파수, 즉 에지에 담긴 주요 주파수 성분의 상한은 0.5 ÷ 5 ns = 100 MHz입니다. 이 성분을 3 % 정확도로 보려면 가우시안 응답 기준으로 1.9배인 190 MHz 이상이 필요하니, 200 MHz 모델을 고르면 됩니다.
대역폭은 스코프와 프로브를 합친 시스템 전체의 성능이라, 기본 프로브를 그대로 쓰는 편이 좋습니다. GDS-2000E는 I²C, SPI, UART, CAN, LIN 디코딩을 기본으로 지원해 버스 오류를 바이트 값으로 확인할 수 있습니다.

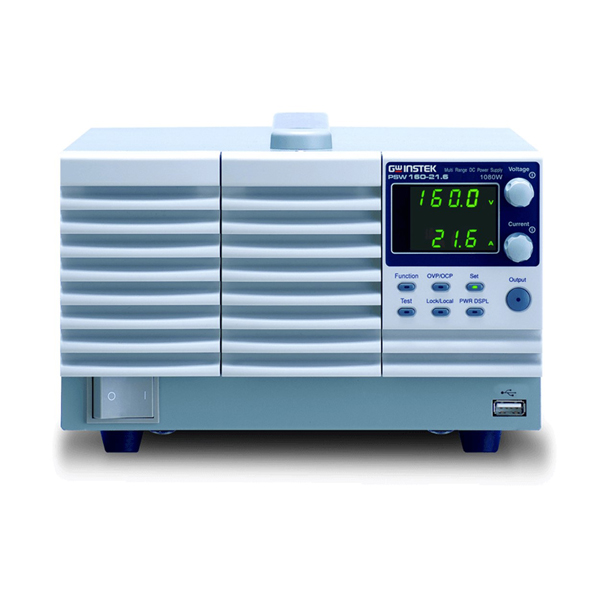

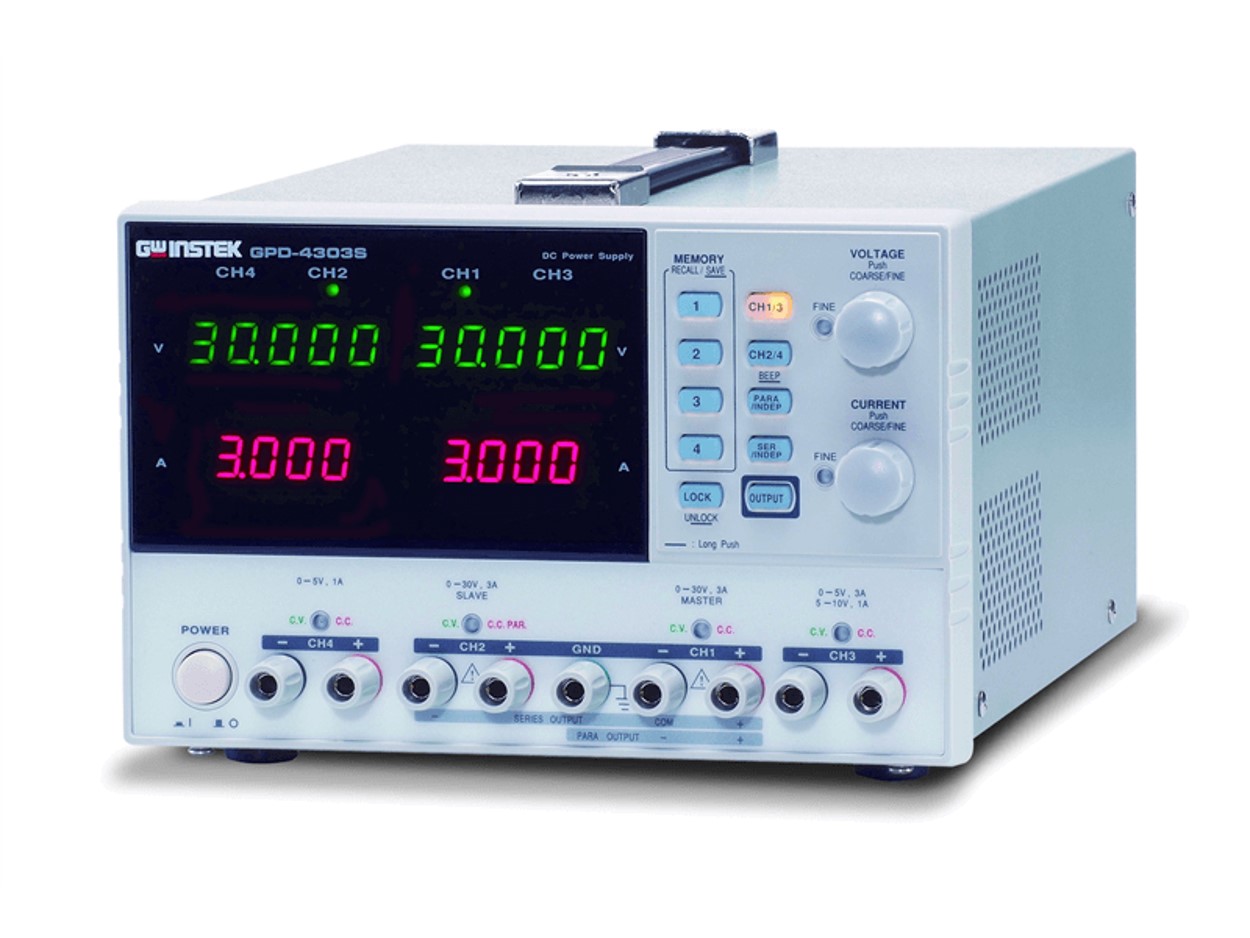

GPD-3303S는 30 V/3 A 두 채널에 고정 채널도 갖췄고, 리플·잡음이 1 mVrms로 작아 아날로그 레일에 잘 맞습니다. 입력 전압 시험을 9~36 V, 최대 3 A로 가정하면 36 V × 3 A = 108 W이므로 여유를 두고 360 W급 PSW를 고릅니다.
상용전원과 떠 있는 노드는 전용 도구로

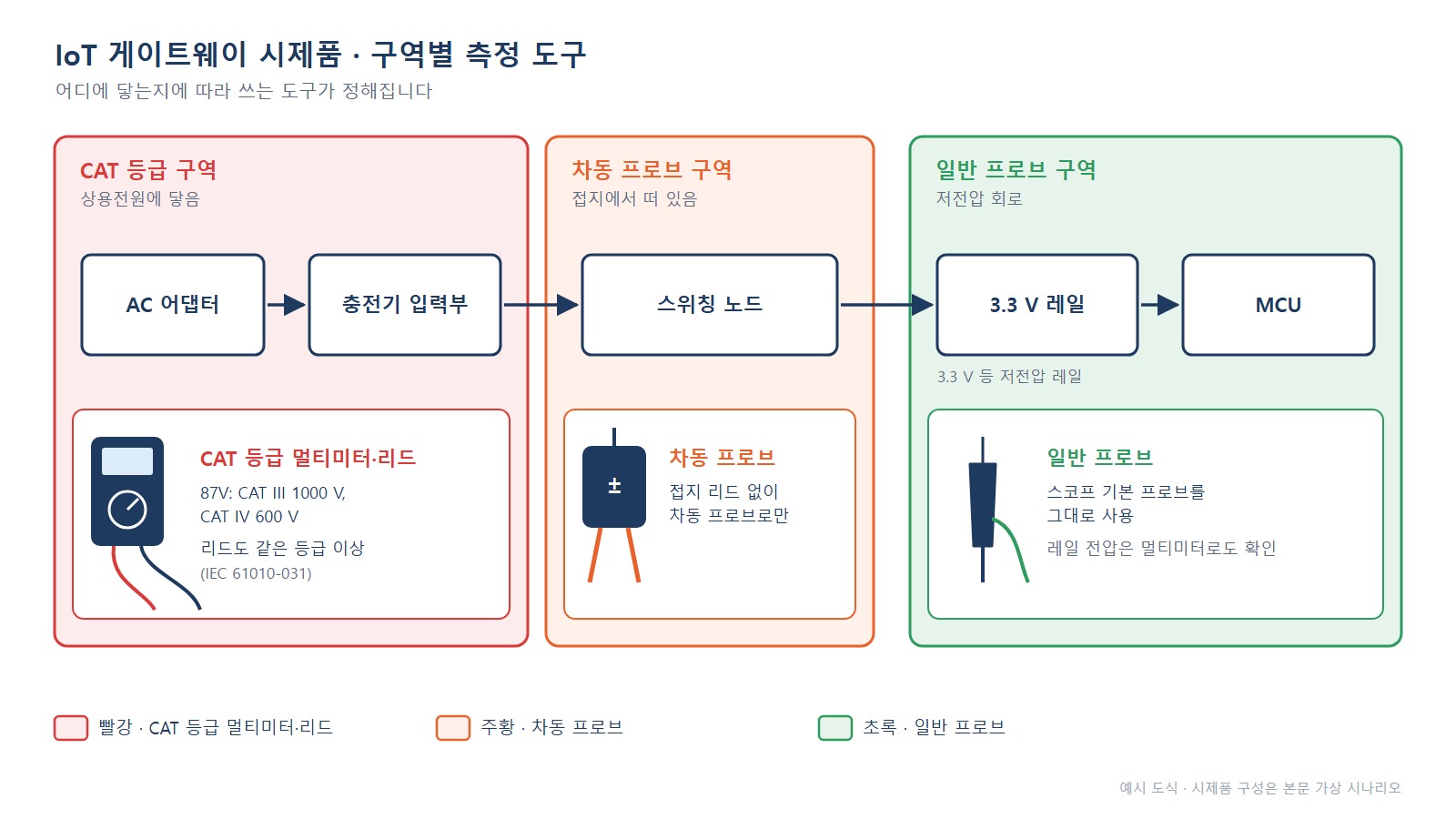

충전기 입력부와 AC 어댑터 시험은 상용전원에 닿습니다. 그러니 CAT III 1000 V, CAT IV 600 V 등급인 87V에 같은 등급 이상의 리드를 물려 쓰세요. 리드 등급이 낮으면 멀티미터 등급도 의미가 없어집니다. 접지에서 떠 있는 스위칭 노드는 접지 리드를 쓰지 말고 차동 프로브로만 측정합니다.
- 상용전원 측정에는 CAT 등급이 맞는 멀티미터와 리드만 사용합니다
- 시험마다 OVP·OCP(과전압·과전류 보호)를 회로 정격 아래로 설정합니다
- 장비 담당 1명이 리드와 퓨즈를 월 1회 점검하고 같은 정격의 퓨즈만 사용합니다
교정 주기는 연 1회로 시작
교정은 연 1회로 시작하고, 결과 이력을 보며 주기를 늘리거나 줄이는 ILAC G24 방식을 권합니다. 규정상 의무가 없더라도 양산 이관 전에는 교정 이력을 갖춰 두어야 합니다. 공장 검사값과 개발 측정값이 어긋났을 때 어느 쪽 장비 문제인지 가려 주는 자료가 바로 교정성적서이기 때문입니다. 도입은 아래처럼 네 주로 나눠 진행합니다.
| 주차 | 할 일 | 산출물 |
|---|---|---|
| 1주 | 신호 목록(클럭, 에지, 전압·전류), 위치별 CAT 확인 | 측정 요구 목록 |
| 2주 | 구성안 확정, 입고, 성적서 대조 | 입고 점검표, 장비 대장 |
| 3주 | 벤치 배치, 프로브 보상, 보호값·디코딩 설정 | 벤치 설정 기록 |
| 4주 | 안전 교육, 측정 조건 양식 배포, 운영 시작 | 교육 기록, 측정 조건 양식 |
자주 막히는 네 지점과 푸는 방법
막히는 지점은 대부분 장비 성능보다 프로브 연결과 설정, 기록해 두지 않은 측정 조건에서 나옵니다.
| 막히는 곳 | 원인 | 푸는 법 |
|---|---|---|
| 파형이 둥글게 보임 | 대역폭 부족, 1:1 프로브 | 5배 규칙 확인, 10:1로 바꾸고 보상 |
| 전원을 켜자 부품이 탐 | 전류 제한 없이 어댑터로 공급 | OCP를 정격 아래로, CC 우선 기동 |
| 측정값이 사람마다 다름 | 주파수, 레벨, 리드 조건 미기록 | 측정 조건 양식에 장비·설정 기록 |
| 양산 공장과 값이 안 맞음 | 양쪽 장비의 교정 상태와 조건 차이 | 성적서·조건 전달, 기준 시료로 대조 |
상담 전에 준비할 자료
제품 블록도와 입력 전압 범위만 있어도 시작형 구성은 정할 수 있습니다. 초기 비용에는 스코프, 전원, 멀티미터와 프로브·리드가 들어가고, 해마다 드는 것은 외부 교정과 리드·퓨즈 교체입니다. 아래 자료까지 있으면 첫 통화에서 구성 단계와 모델 등급까지 정할 수 있습니다.
- 제품 블록도, 가장 빠른 클럭과 스위칭 주파수
- 입력 전압 범위와 최대 전류
- 상용전원에 닿는 측정 지점 목록
- 하드웨어 엔지니어 수와 동시에 쓰는 벤치 수
- 이미 가진 장비 목록과 상태
- 양산 공장이 사용하는 검사 장비 정보

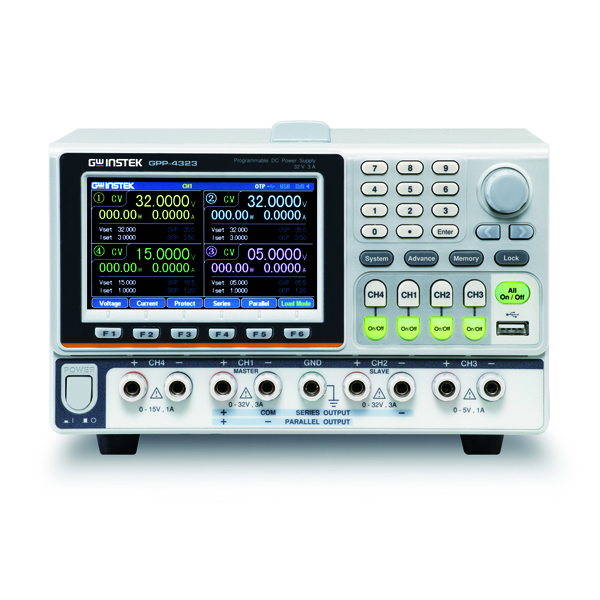

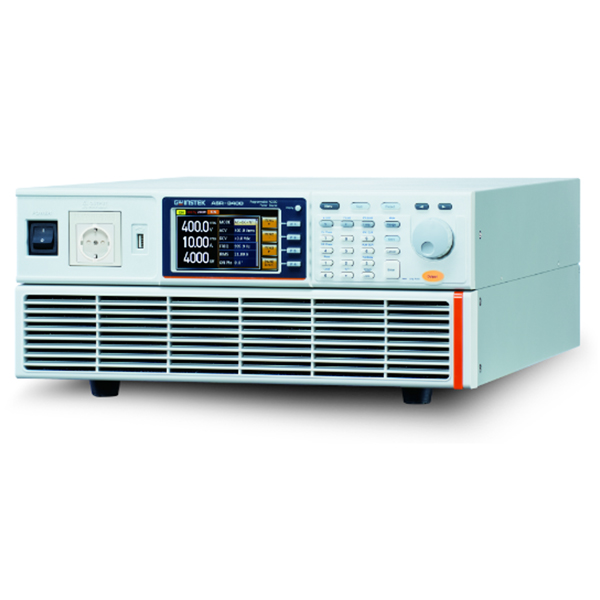

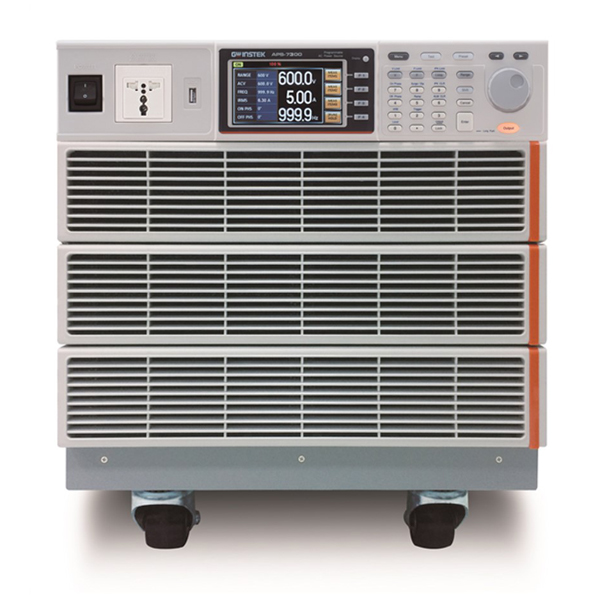

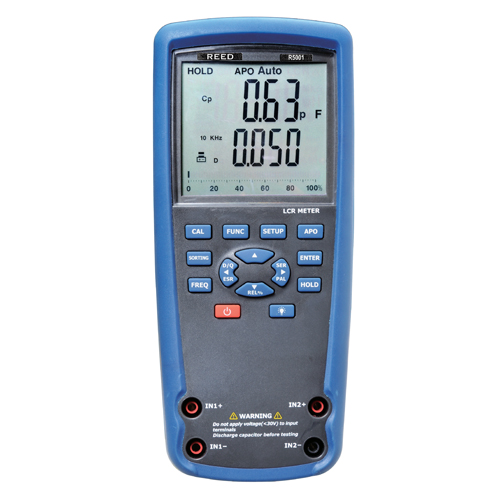

관련 제품
자주 묻는 질문
하드웨어 스타트업, 오실로스코프 한 대로 시작해도 되나요?
됩니다. 첫 bring-up은 한 대로 충분한 경우가 많고, 쓰려고 기다리는 줄이 생기면 그때 한 대를 더하세요.
200 MHz 오실로스코프가 꼭 필요한가요?
신호에 따라 다릅니다. 10 MHz SPI 위주라면 5배 규칙으로 50 MHz면 되니 70~100 MHz 모델로 충분합니다. 상승시간 5 ns인 스위칭 에지를 3 % 정확도로 보려면 190 MHz 이상이 필요합니다.
스타트업도 계측기 교정을 받아야 하나요?
규정상 의무가 없더라도 양산 이관 전에는 받아 두기를 권합니다. 처음엔 연 1회로 시작하고, 이후 ILAC G24 방식으로 주기를 조정하세요.
멀티미터는 CAT 몇 등급을 골라야 하나요?
측정 지점 가운데 가장 높은 범주에 맞춥니다. 충전기 입력부나 분전반에 닿는다면 CAT III 이상이 기준이고, 테스트 리드도 IEC 61010-031에 따라 같은 등급 이상을 써야 합니다.
첫 계측 벤치 구성, (주)테솔 엔지니어와 단계별로 정하세요
제품 신호와 팀 규모에 맞춰 지금 들일 장비와 나중에 더할 장비를 나눠 제안해 드립니다. 대표번호 031-713-5988
구성안 요청하기참고 자료
- IEC 61010-1:2010 (Ed.3.0), AMD1:2016
- IEC 61010-2-030:2023 (Ed.3.0)
- IEC 61010-031:2022 (Ed.3.0)
- Keysight, Evaluating Oscilloscope Bandwidths for Your Application (5989-5733EN)
- Hancock, Evaluating Oscilloscope Sample Rates vs. Sampling Fidelity (ASEE 2011)
- ILAC G24:2022 Guidelines for the determination of recalibration intervals
- GW Instek, GDS-2000E·GPD·PSW·LCR-6000 제품 자료
- Fluke, 87V Industrial Multimeter 제품 사양
