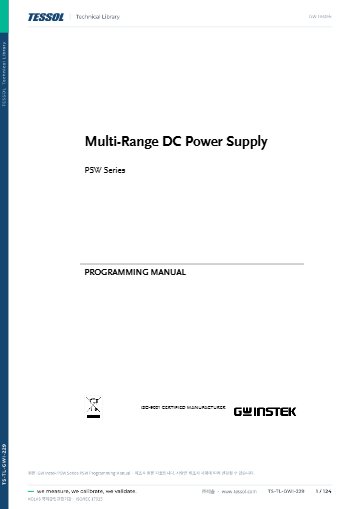

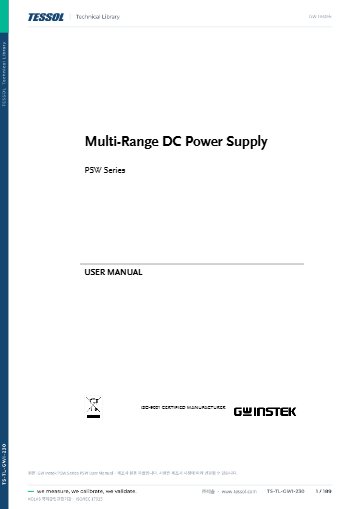

제품 자료: 사용 설명서

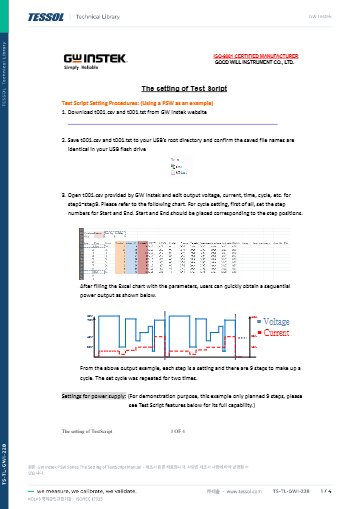

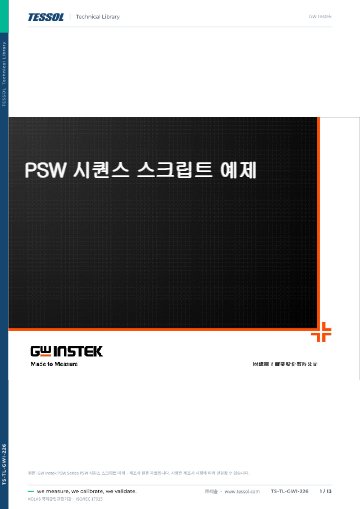

PSW 시퀀스 스크립트 예제

사용 설명서

사용 설명서

사용 설명서

종합 카달로그

제품문의 구매하기

한 대로 여러 전원 역할을 하는
멀티레인지 DC 전원공급기

GW Instek PSW 시리즈 멀티레인지 DC 전원공급기

견적 받기

GW Instek PSW 시리즈는 정격 전력 안에서 전압과 전류 범위를 넓게 바꾸는 단일 출력 멀티레인지 프로그래머블 스위칭 DC 전원공급기(Multi-Range Programmable Switching DC Power Supply)입니다. 6개 전압대 18개 모델이 있으며, 한 대로 여러 대의 전원 역할을 합니다.

전력비가 약 3~3.2여서 PSW 30-36은 360 W 안에서 최대 30 V 또는 최대 36 A를 출력할 수 있고, 시험 조건이 바뀌어도 전원을 바꾸지 않아도 됩니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

18개 모델

30·40·80·160·250·800 V 전압대

3단계

출력 전력 등급별 모델 구성

1 ~ 2 ms

소형 모델의 과도 응답

병렬 3대

같은 모델의 병렬 확장 대수

특징

한 대로 대응하는 여러
전압·전류 조건

핵심 특징	현장에서 달라지는 점
멀티레인지 출력	정격 전력 안에서 전압과 전류 조합을 넓게 바꿔 시험 조건마다 전원을 새로 마련하지 않습니다.
CC/CV 우선 모드	CC로 출력을 시작해 LED나 커패시터 같은 부하의 돌입 전류로 시험 대상이 손상되는 일을 막습니다.
슬루율과 On/Off 지연	출력 변화 속도와 켜고 끄는 시점을 조정해 부하 스트레스를 줄이고 시험 순서를 조정합니다.
V/I 시퀀스	온디맨드 V/I 시퀀스로 출력을 원하는 순서대로 인가해 반복 시험을 자동화합니다.
26핀 아날로그 제어	외부 전압이나 저항으로 출력을 설정하고 ON/OFF를 제어해 기존 시험 설비와 연동합니다.
병렬·직렬 운전	같은 모델 병렬 3대, 일부 모델 직렬 2대로 묶어 단일 장비의 전류·전압 한계를 넘어 출력을 키울 수 있습니다.

돌입 전류

CC/CV 우선 모드
사용 방법

일반 전원은 CV로 시작하므로 LED나 커패시터처럼 처음에 전류가 몰리는 부하에서는 CC로 넘어가기 전에 돌입 전류가 순간적으로 흐를 수 있습니다. PSW는 CC 우선 모드로 시작해 시험 대상을 보호하고, 슬루율을 조정해 전압 상승 속도를 늦춥니다.

LED 부하의 CC 우선 시작

시험 대상이 LED 모듈이나 배터리라면 CC 우선 모드를 선택하고 전류 한계를 대상 정격보다 낮게 둔 뒤 출력을 켜세요. 전압이 서서히 올라가므로 돌입 순간의 과전류가 줄어듭니다.

병렬·직렬

병렬·직렬 확장의
모델 조건

병렬은 마스터를 포함해 같은 모델 최대 3대까지 전 모델에서 가능하고, 직렬은 30·40·80·160 V 모델 2대까지입니다. 250 V와 800 V 모델은 직렬 연결 대상이 아니므로 전압을 키우려면 처음부터 고전압 모델을 선택하세요.

사용 방법

PSW 시리즈
USB·LAN 연결과 첫 SCPI 명령

PSW 시리즈는 LAN과 USB를 기본으로 갖추고 SCPI 명령, 웹 브라우저, PC 소프트웨어로 제어합니다. GPIB는 GUG-001, RS-232는 GUR-001 어댑터로 추가할 수 있습니다.

소프트웨어·도구	하는 일

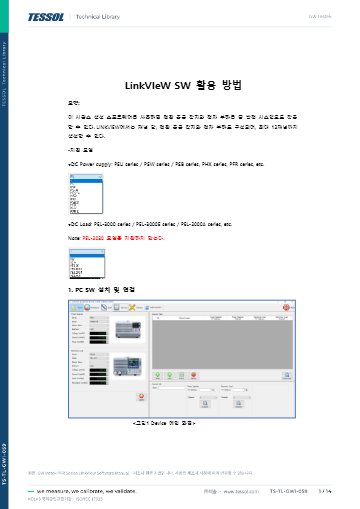

LinkVIeW	PC에서 전원 제어와 시험 자동화
PC Software (Data Log)	출력 값 기록과 확인
LabVIEW Driver	LabVIEW 시험 프로그램에 전원 편입
USB Driver	USB(CDC) 연결을 통신 포트로 인식
Test Scripts	본체에서 시험 스크립트 실행

처음 연결하는 순서

순서	할 일
1	GTL-240 USB 케이블을 후면 USB B 단자에, 또는 LAN 케이블을 네트워크에 연결하세요.
2	USB로 연결하면 USB Driver를 설치하고, Function 키 설정에서 후면 USB를 CDC로 맞추세요.
3	LAN 웹 제어는 Function 설정에서 LAN·DHCP·웹 서버를 켠 뒤 브라우저에 표시된 IP를 입력하세요.
4	소켓 프로그램은 포트 2268로 접속하고 *IDN?으로 연결을 확인합니다.
5	APPL 명령으로 전압·전류를 설정하고 출력을 켭니다.

PSW SCPI 명령 예시

명령	하는 일
*IDN?	제조사·모델·시리얼·펌웨어 조회
APPL 5.05,1.1	전압 5.05 V, 전류 1.1 A로 설정
APPL?	설정한 전압·전류 조회
SOUR:VOLT:LEV:IMM:AMPL 10	출력 전압을 10 V로 설정
:MEASure[:SCALar]:ALL[:DC]?	전압·전류 측정값을 한 번에 읽기

소켓 포트 2268은 펌웨어 V1.12 이상 기준입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

PC Software (Data Log)는 NI-VISA와 .NET Framework 4.0이 먼저 설치되어 있어야 실행됩니다.

사양

전력 등급별
18개 모델 사양

항목	PSW 30-36	PSW 40-27	PSW 80-13.5	PSW 160-7.2	PSW 250-4.5	PSW 800-1.44
정격 전력	360 W	360 W	360 W	360 W	360 W	360 W

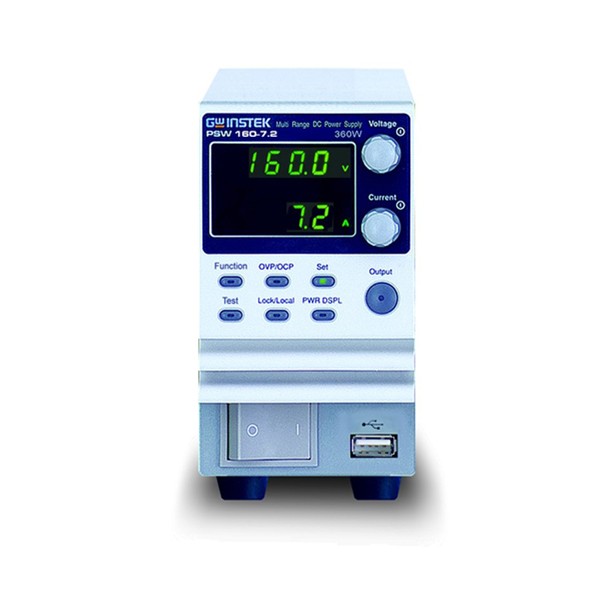

정격 전압 / 전류	30 V / 36 A	40 V / 27 A	80 V / 13.5 A	160 V / 7.2 A	250 V / 4.5 A	800 V / 1.44 A
병렬 2대	30 V / 72 A	40 V / 54 A	80 V / 27 A	160 V / 14.4 A	250 V / 9 A	800 V / 2.88 A
병렬 3대	30 V / 108 A	40 V / 81 A	80 V / 40.5 A	160 V / 21.6 A	250 V / 13.5 A	800 V / 4.32 A
직렬 2대	60 V / 36 A	80 V / 27 A	160 V / 13.5 A	320 V / 7.2 A	미지원	미지원
CV 리플 p-p	60 mV	60 mV	60 mV	60 mV	80 mV	150 mV
CV 리플 rms	7 mV	7 mV	7 mV	12 mV	15 mV	30 mV
전압 프로그래밍 정확도	0.1 % + 10 mV	0.1 % + 10 mV	0.1 % + 10 mV	0.1 % + 100 mV	0.1 % + 200 mV	0.1 % + 400 mV
전류 프로그래밍 정확도	0.1 % + 30 mA	0.1 % + 20 mA	0.1 % + 10 mA	0.1 % + 5 mA	0.1 % + 5 mA	0.1 % + 2 mA

항목	PSW 30-72	PSW 40-54	PSW 80-27	PSW 160-14.4	PSW 250-9	PSW 800-2.88
정격 전력	720 W	720 W	720 W	720 W	720 W	720 W

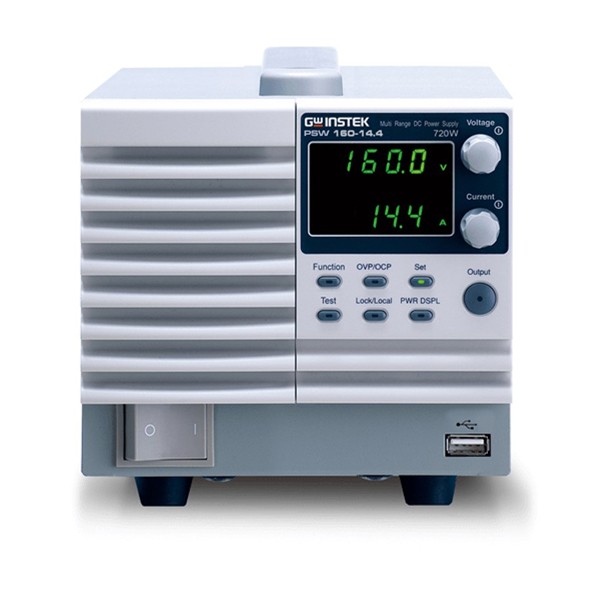

정격 전압 / 전류	30 V / 72 A	40 V / 54 A	80 V / 27 A	160 V / 14.4 A	250 V / 9 A	800 V / 2.88 A
병렬 2대	30 V / 144 A	40 V / 108 A	80 V / 54 A	160 V / 28.8 A	250 V / 18 A	800 V / 5.76 A
병렬 3대	30 V / 216 A	40 V / 162 A	80 V / 81 A	160 V / 43.2 A	250 V / 27 A	800 V / 8.64 A
직렬 2대	60 V / 72 A	80 V / 54 A	160 V / 27 A	320 V / 14.4 A	미지원	미지원

항목	PSW 30-108	PSW 40-81	PSW 80-40.5	PSW 160-21.6	PSW 250-13.5	PSW 800-4.32
정격 전력	1080 W	1080 W	1080 W	1080 W	1080 W	1080 W

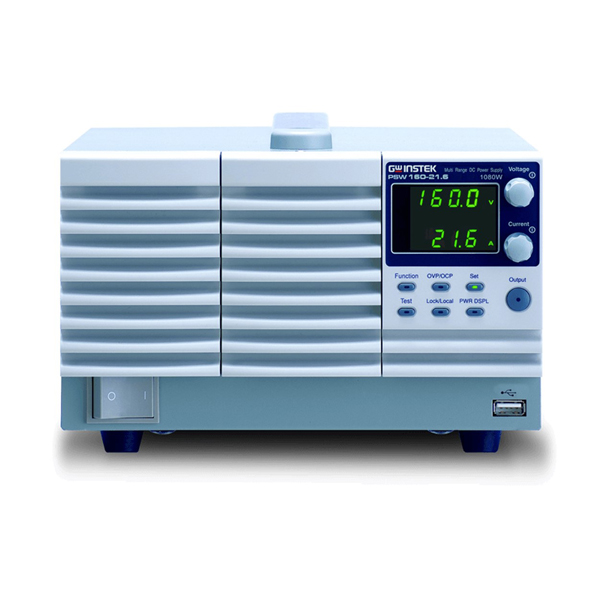

정격 전압 / 전류	30 V / 108 A	40 V / 81 A	80 V / 40.5 A	160 V / 21.6 A	250 V / 13.5 A	800 V / 4.32 A
병렬 2대	30 V / 216 A	40 V / 162 A	80 V / 81 A	160 V / 43.2 A	250 V / 27 A	800 V / 8.64 A
병렬 3대	30 V / 324 A	40 V / 243 A	80 V / 121.5 A	160 V / 64.8 A	250 V / 40.5 A	800 V / 12.96 A
직렬 2대	60 V / 108 A	80 V / 81 A	160 V / 40.5 A	320 V / 21.6 A	미지원	미지원

시리즈 공통 사양

항목	사양
멀티레인지	전력비 약 3 ~ 3.2 (예: PSW 30-36은 360 W 안에서 30 V 또는 36 A)
과도 응답 (360 W)	1 ~ 2 ms
리모트 센싱 (360 W)	전선당 0.6 V (160 V 이하), 1 V (250 V · 800 V)
보호	OVP, OCP(설정 정확도 정격의 ±2 %), OTP, AC fail, 전력 제한(약 105 %)
인터페이스	LAN, USB, 아날로그 제어 기본 / GPIB-USB 어댑터, RS232-USB 케이블 옵션 / LabVIEW 드라이버
아날로그 제어	후면 26핀(Mil 표준 커넥터)
자동화	LinkVIeW, Test Script 지원
AC 입력	85 ~ 265 VAC, 47 ~ 63 Hz, 단상
동작 환경	0 ~ 50 ℃, 20 ~ 85 % RH (무응결)
보관 환경	-25 ~ 70 ℃, 90 % RH 이하 (무응결)
동작 고도	2000 m 이하
치수 / 무게 (PSW 30-36 · 80-13.5 · 160-7.2)	71(W) × 124(H) × 350(D) mm / 약 3 kg
랙 폭	1/2, 1/3, 1/6 랙 (EIA/JIS 키트)

활용 분야

전압·전류 조건이
자주 바뀌는 시험

배터리·자동차 전자 제품 — 전압을 높이거나 전류를 키우는 시험을 한 대로 전환합니다.
LED 조명과 용량성 부하 — CC 우선 모드로 돌입 전류를 억제합니다.
전력 산업 관련 R&D — 고전압 모델(250·800 V)로 컨버터와 장비를 시험합니다.
멀티레인지가 필요한 연구 시험대 — 과제마다 전원을 바꾸지 않고 조건만 재설정합니다.

선택 가이드

전압과 전력별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
전압이 낮고 전류가 클 때	PSW 30-108 · 40-81	1080 W 등급이 30 V에서 108 A, 40 V에서 81 A를 출력합니다.
전압이 높을 때	PSW 160 · 250 · 800 V 모델	160~800 V 전압대에서 시험합니다.
출력을 360 W 단위로 나눌 때	PSW 30-36 · 40-27 · 80-13.5	하프 랙 폭 이하의 작은 크기여서 여러 대를 나란히 배치할 수 있습니다.
채널이 여러 개 필요할 때	PSW-Multi	360 W 모듈을 한 본체에 2~3개 담아 2·3채널로 운용합니다.

구성·옵션

기본 구성품과
옵션

구성품	내용
기본 구성 (160 V 이하)	테스트 리드 GTL-232(또는 GTL-123), USB 케이블 GTL-240, 액세서리 키트 PSW-004, 출력 단자 커버 PSW-009
기본 구성 (250 V · 800 V)	USB 케이블 GTL-240, 액세서리 키트 PSW-008, 출력 단자 커버 PSW-011, 고전압 출력 단자 PSW-012
병렬·직렬 케이블	PSW-005(직렬, 160 V 이하), PSW-006(병렬 2대), PSW-007(병렬 3대)
확장 단자	GET-001(최대 30 A, 160 V 이하), GET-002(최대 10 A, 250·800 V), GET-005(유럽형, 최대 20 A)
통신 옵션	GUG-001 GPIB-USB 어댑터, GTL-248 GPIB 케이블, GUR-001 USB-RS-232 케이블
랙 마운트 키트	GRA-410-J(JIS), GRA-410-E(EIA)
기타 옵션	PSW-010 대형 필터(720 W · 1080 W), 고전압용 테스트 리드 GTL-130

PSW 시리즈와 함께 보는
스위칭 전원

PSW 시리즈는 랙에 여러 대를 넣을 수 있습니까?
네, 1/2, 1/3, 1/6 랙 폭으로 나뉘어 있어 ATE 랙 구성에 맞춰 EIA 또는 JIS 키트로 설치할 수 있습니다.
채널이 여러 개 필요하면 어떤 모델을 선택합니까?
PSW-Multi를 선택합니다. PSW 모듈 2~3개를 한 본체에 담은 구성입니다.
PSW 시리즈의 병렬과 직렬은 몇 대까지 연결할 수 있습니까?
병렬은 마스터를 포함해 최대 3대, 직렬은 160 V 이하 모델 2대까지입니다. 병렬에는 PSW-006 또는 PSW-007 케이블을 사용하세요.
돌입 전류에 민감한 부하는 어떻게 켭니까?
CC 우선 모드로 시작합니다. 전류 한계를 대상 정격보다 낮게 설정하고 슬루율을 조정하면 출력이 서서히 올라갑니다.
