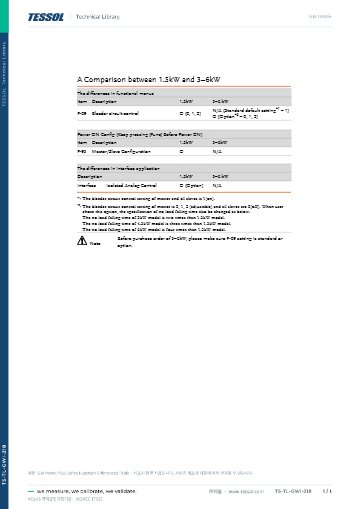

기술 자료

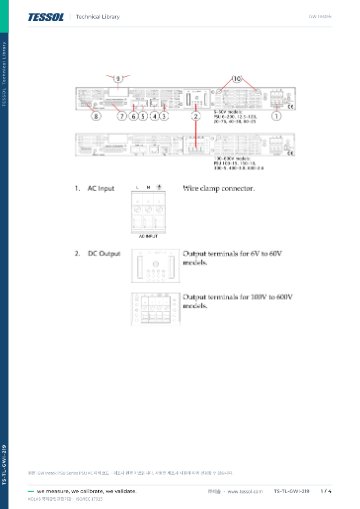

PSU AC 파워코드

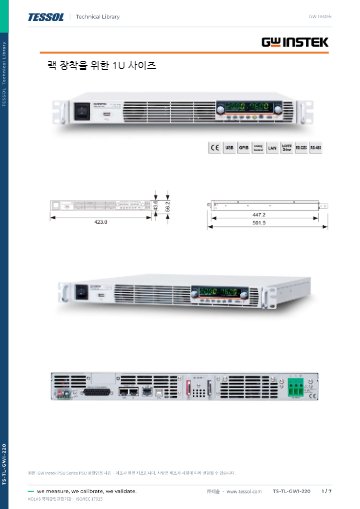

PSU 병렬연결 사진

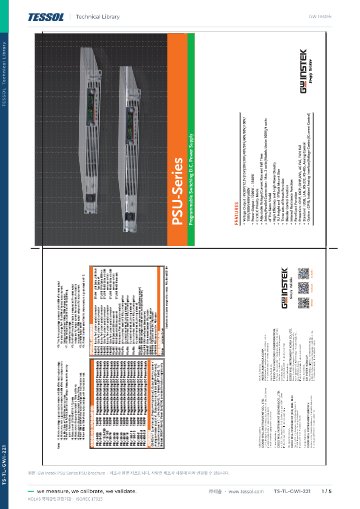

카탈로그

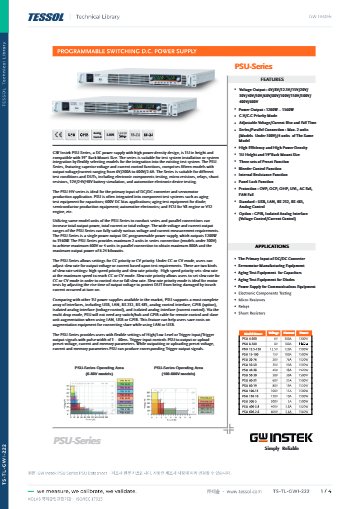

데이터시트

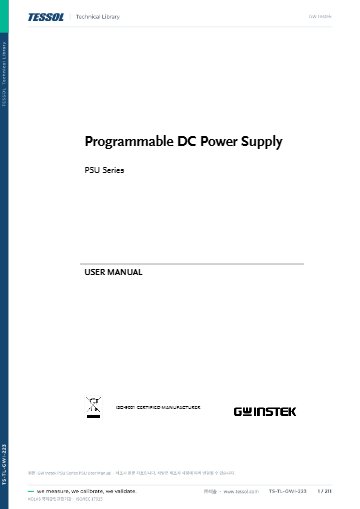

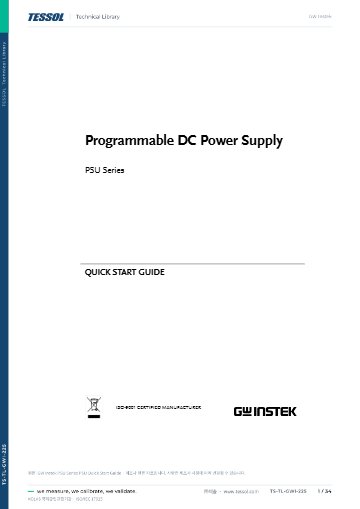

사용 설명서

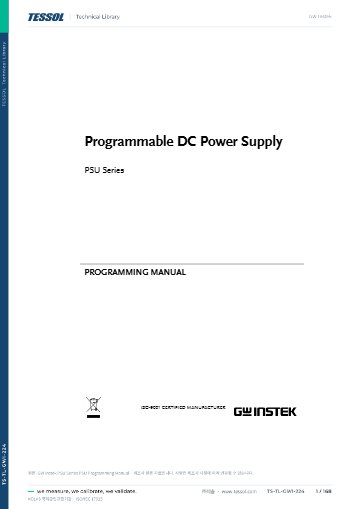

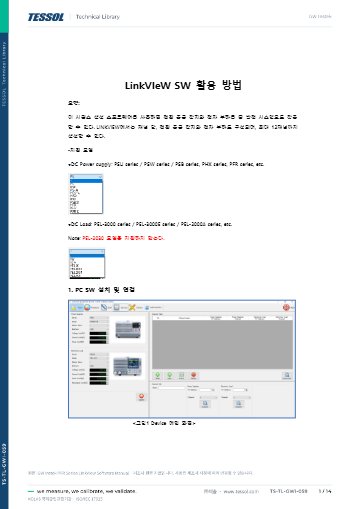

사용 설명서

사용 설명서

종합 카달로그

제품문의 구매하기

좁은 랙 공간에서 대전력을
공급하는 1U 스위칭 전원

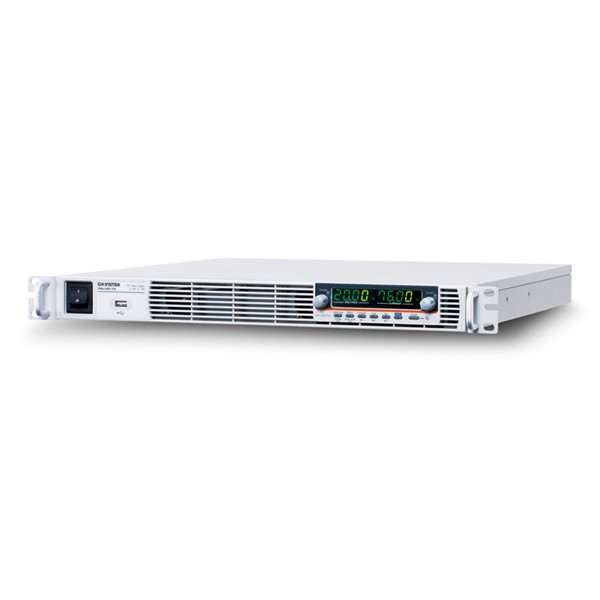

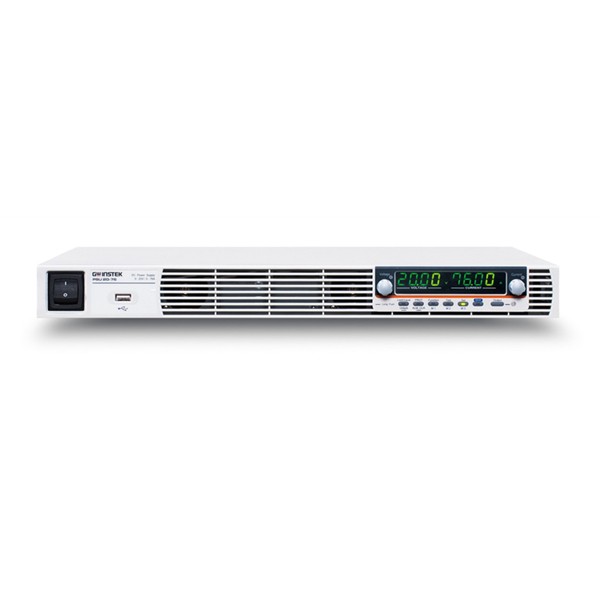

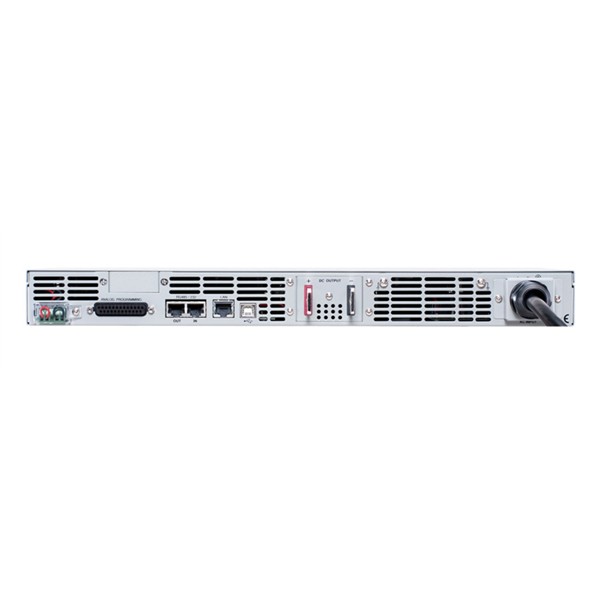

GW Instek PSU 시리즈 1U 프로그래머블 스위칭 DC 전원공급기

견적 받기

GW Instek PSU 시리즈는 6 V 200 A부터 600 V 2.6 A까지 15개 모델이 1200~1560 W를 출력하는 1U·19인치 랙형 프로그래머블 스위칭 DC 전원공급기(Programmable Switching DC Power Supply)입니다. 랙 기반 ATE와 배터리 시뮬레이션의 대전력 인가를 좁은 공간에서 처리합니다.

1U 높이에 대전력을 담아 랙 공간을 아낍니다. RS-485 멀티드롭으로 허브 없이 여러 대를 한 줄에 묶어 제어하므로 ATE 배선이 단순해집니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

1200 ~ 1560 W

1U 높이에서 출력하는 전력

15개 모델

6 V부터 600 V까지 전압 구성

병렬 4대

같은 모델의 병렬 확장 대수

RS-485

멀티드롭 제어용 직렬 통신

특징

좁은 랙에서
큰 전력을 다루는 구성

핵심 특징	현장에서 달라지는 점
1U 고출력 밀도	1U 높이에서 1200~1560 W를 출력하므로 전원 랙의 높이를 아껴 시험 장비 배치 여유가 생깁니다.
15개 전압·전류 구성	저전압 대전류부터 고전압 소전류까지 시험 조건에 가까운 모델을 골라 전원 용량 낭비를 줄입니다.
병렬·직렬 확장	같은 모델을 4대까지 병렬로 묶어 전류를 키우고, 직렬 2대로 전압을 높여 단일 장비의 한계를 넘을 수 있습니다.
멀티드롭 제어	허브 없이 여러 대를 한 줄로 이어 제어하므로 랙 배선이 단순해집니다.
CC·CV 우선과 슬루율 조정	전압·전류의 상승·하강 시간을 조정해 부하에 가해지는 돌입 스트레스를 줄입니다.
리모트 센싱과 보호 회로	배선에서 생기는 전압 강하를 보상하고 OVP·OCP·UVL·OTP·AC fail로 DUT를 보호합니다.

확장 구성

병렬·직렬 연결로
출력 키우기

같은 모델을 병렬로 최대 4대까지 묶으면 전류가 4배로 늘어 6 V 모델은 800 A, 600 V 모델은 총 6.24 kW까지 구성할 수 있습니다. 직렬은 최대 2대이고, 병렬에는 모델 전압대에 맞는 버스 바(PSU-01B·02B·03B)나 케이블(PSU-01C·02C·03C)을 사용하세요.

병렬 버스 바로 묶은 PSU 구성

버스 바는 60 V 이하 모델에서 2대·3대·4대 병렬을 위한 부품입니다. 적층 연결판(PSU-01A·02A·03A)으로 2U~4U 일체형 구성을 만들면 손잡이와 연결판이 함께 정리됩니다.

원격 제어

인터페이스와
자동화 연동

USB(호스트·디바이스), LAN, RS-232, RS-485, 아날로그 제어가 기본이며 GPIB와 절연 아날로그 카드(0~5 V·0~10 V·4~20 mA)는 공장 설치 옵션입니다. LinkVIeW와 Test Script를 지원하므로 충방전 시험을 PC에서 자동화할 수 있습니다.

멀티드롭 모드에서는 마스터 한 대가 RS-485 한 줄로 여러 대를 지정하므로 PSU 여러 대를 쓰는 ATE에서 통신 포트 수가 늘지 않습니다.

사용 방법

PSU 시리즈
인터페이스 설정과 SCPI 제어

PSU 시리즈는 USB, LAN, RS-232, RS-485를 기본으로 갖추고 SCPI 명령으로 제어합니다. 공식 PC Software, LinkVIeW, LabVIEW Driver, Test Scripts로 설정과 자동 시험을 구성합니다.

소프트웨어·도구	하는 일
PC Software	전압·전류 설정과 출력 모니터링
LinkVIeW	충방전 시험 자동화
LabVIEW Driver	LabVIEW 시험 프로그램에 전원 편입
Test Scripts	본체에서 시험 스크립트 실행
USB Driver	USB 연결을 가상 통신 포트로 인식

처음 연결하는 순서

순서	할 일
1	GTL-246(USB), LAN 케이블, PSU-232(RS-232), PSU-485(RS-485) 중 하나로 PC와 연결하세요.
2	USB로 연결하면 USB Driver를 설치하고, PC Software를 쓸 때는 NI-VISA와 .NET Framework를 먼저 설치하세요.
3	Function 설정에서 사용할 인터페이스를 켜고, 시리얼은 F-70(RS232·RS485 선택)과 F-71(통신 속도)을 PC와 같게 맞추세요.
4	LAN 소켓 연결은 IP 주소를 설정한 뒤 포트 2268로 접속합니다.
5	*IDN?으로 연결을 확인하고 전압·전류 설정과 측정 명령을 보냅니다.

PSU SCPI 명령 예시

명령	하는 일
*IDN?	제조사·모델·시리얼·펌웨어 조회
APPL MIN, MIN	전압·전류를 최솟값으로 설정
:MEASure[:SCALar]:VOLTage[:DC]?	출력 전압 측정값 읽기
:MEASure[:SCALar]:ALL[:DC]?	전압·전류 측정값을 한 번에 읽기

대괄호 안은 생략할 수 있는 부분입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

여러 대를 RS-485로 묶을 때는 F-76에서 대마다 주소(00~30)를 다르게 정하고 F-77에서 마스터와 슬레이브를 지정하세요.

사양

15개 모델의
출력과 리플 사양

항목	PSU 6-200	PSU 8-180	PSU 12.5-120	PSU 15-100	PSU 20-76
정격 출력 전압	6 V	8 V	12.5 V	15 V	20 V
정격 출력 전류	200 A	180 A	120 A	100 A	76 A
정격 출력 전력	1200 W	1440 W	1500 W	1500 W	1520 W
효율 (100 Vac / 200 Vac)	76.5 / 79 %	78 / 81 %	82 / 85 %	82 / 85 %	83 / 86 %
CV 리플 p-p (10 Hz~20 MHz)	60 mV	60 mV	60 mV	60 mV	60 mV
CV 리플 rms (5 Hz~1 MHz)	8 mV	8 mV	8 mV	8 mV	8 mV
CC 리플 rms (5 Hz~1 MHz)	400 mA	360 mA	240 mA	200 mA	152 mA

항목	PSU 30-50	PSU 40-38	PSU 50-30	PSU 60-25	PSU 80-19
정격 출력 전압	30 V	40 V	50 V	60 V	80 V
정격 출력 전류	50 A	38 A	30 A	25 A	19 A
정격 출력 전력	1500 W	1520 W	1500 W	1500 W	1520 W
효율 (100 Vac / 200 Vac)	83 / 86 %	84 / 87 %	84 / 87 %	84 / 87 %	84 / 87 %
CV 리플 p-p (10 Hz~20 MHz)	60 mV	60 mV	60 mV	60 mV	80 mV
CV 리플 rms (5 Hz~1 MHz)	8 mV	8 mV	8 mV	8 mV	8 mV
CC 리플 rms (5 Hz~1 MHz)	125 mA	95 mA	85 mA	75 mA	57 mA

항목	PSU 100-15	PSU 150-10	PSU 300-5	PSU 400-3.8	PSU 600-2.6
정격 출력 전압	100 V	150 V	300 V	400 V	600 V
정격 출력 전류	15 A	10 A	5 A	3.8 A	2.6 A
정격 출력 전력	1500 W	1500 W	1500 W	1520 W	1560 W
효율 (100 Vac / 200 Vac)	84 / 87 %	84 / 87 %	84 / 87 %	84 / 87 %	84 / 87 %
CV 리플 p-p (10 Hz~20 MHz)	80 mV	100 mV	150 mV	200 mV	300 mV
CV 리플 rms (5 Hz~1 MHz)	8 mV	10 mV	25 mV	40 mV	60 mV
CC 리플 rms (5 Hz~1 MHz)	45 mA	35 mA	25 mA	17 mA	12 mA

시리즈 공통 사양

항목	사양
전압 프로그래밍 정확도	0.05 % + offset (PSU 6-200 3 mV부터 PSU 50-30 25 mV까지)
전류 프로그래밍 정확도	0.2 % + offset (PSU 6-200 200 mA부터 PSU 50-30 30 mA까지)
측정 정확도	전압 0.1 % + 6 mV ~ 50 mV, 전류 0.2 % + 400 mA ~ 60 mA (PSU 6-200 ~ PSU 50-30)
리모트 센싱	2선 보상 1 ~ 2 V (모델별)
온도 계수	100 ppm/℃ (30분 예열 후)
직렬·병렬	직렬 최대 2대, 같은 모델 병렬 최대 4대
인터페이스 (기본)	USB(호스트·디바이스), LAN, RS-232, RS-485, 아날로그 제어
인터페이스 (공장 옵션)	GPIB, 절연 아날로그 (0 ~ 5 V / 0 ~ 10 V, 4 ~ 20 mA)
보호	OVP, OCP, UVL, OTP, AC fail, 전력 제한(정격의 약 105 %)
출력 채널	1채널 (단일 출력)
AC 입력	85 ~ 265 VAC, 47 ~ 63 Hz, 단상
치수 / 무게	423(W) × 43.6(H) × 447.2(D) mm / 약 8.7 kg
폼팩터	1U, 19인치 랙
자동화	LinkVIeW, Test Script 지원

활용 분야

대전력 DC 인가가
필요한 현장

배터리 시뮬레이션 — 12·24·48 V 배터리 조건을 재현해 충전기와 BMS를 시험합니다.
자동차 전장 부품 시험 — 저전압 대전류 모델로 기동 전류와 부하 조건을 인가합니다.
랙 기반 ATE — 1U 규격으로 시험 랙의 전원 구성을 표준화합니다.
전력 부품·장비 개발 — 고전압 소전류 모델로 컨버터 입력을 구동합니다.

선택 가이드

PSU 시리즈의
전압대별 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
전류가 큰 저전압 시험	PSU 6-200 · 8-180 · 12.5-120	6~12.5 V에서 120~200 A를 출력합니다.
중간 전압과 중간 전류	PSU 30-50 · 40-38 · 50-30 · 60-25 · 80-19	30~80 V에서 19~50 A를 출력합니다.
고전압 시험	PSU 300-5 · 400-3.8 · 600-2.6	300~600 V에서 2.6~5 A를 출력합니다.
같은 전압에서 전류를 키울 때	같은 모델 병렬 최대 4대	버스 바 PSU-01B·02B·03B 또는 케이블 PSU-01C·02C·03C로 연결합니다.

구성·옵션

기본 구성품과
옵션 부품

구성품	내용
기본 구성품	출력 단자 커버, 아날로그 커넥터 플러그 키트, 입력 단자 커버, 1U 손잡이와 좌우 브래킷, 출력 단자 M8 볼트 세트(6~60 V 모델)
전원 코드	GPW-001(북미 규격), GPW-002(VDE), GPW-003(PSE) — 각 3 m
병렬·적층 부품	버스 바 PSU-01B·02B·03B, 케이블 PSU-01C·02C·03C, 적층 연결판 PSU-01A·02A·03A
통신 케이블	GTL-246(USB), PSU-232(RS-232), PSU-485(RS-485)
공장 설치 옵션	PSU-GPIB, PSU-ISO-V(전압 제어), PSU-ISO-I(전류 제어), 전면 필터 키트 PSU-001
랙 부품	슬라이드 브래킷 GRM-001(2개 1세트)

PSU 시리즈와 함께 보는
스위칭 전원

PSU 시리즈는 아날로그 신호로 출력을 제어할 수 있습니까?
네, 아날로그 제어가 기본이며, 절연이 필요하면 PSU-ISO-V 또는 PSU-ISO-I 카드를 공장 옵션으로 선택해 0~5 V·0~10 V 전압이나 4~20 mA 전류로 제어할 수 있습니다.
PSU 여러 대를 한 줄로 제어하려면 무엇이 필요합니까?
RS-485 멀티드롭 모드와 PSU-485 케이블이 필요합니다. 허브 없이 마스터 한 대에서 여러 대를 지정해 제어합니다.
PSU 시리즈는 병렬과 직렬로 몇 대까지 연결할 수 있습니까?
같은 모델은 병렬 4대, 직렬 2대까지입니다. 병렬 연결에는 버스 바 또는 병렬 케이블을 사용하세요.
PSU 시리즈로 충방전 시험을 자동화할 수 있습니까?
네, LinkVIeW와 Test Script를 지원하므로 PC에서 시험 순서를 작성해 실행할 수 있습니다.
