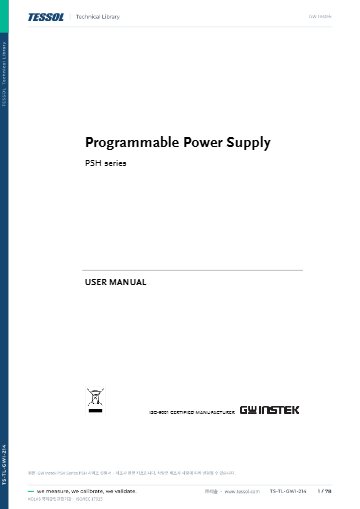

제품 자료: PSH 시리즈 설명서

사용 설명서

종합 카달로그

제품문의 구매하기

긴 케이블에서 생기는 전압 손실을
보정하는 대전력 스위칭 전원

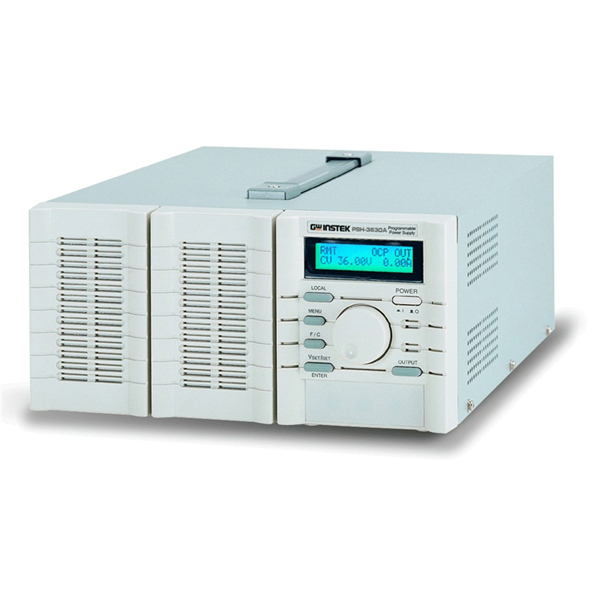

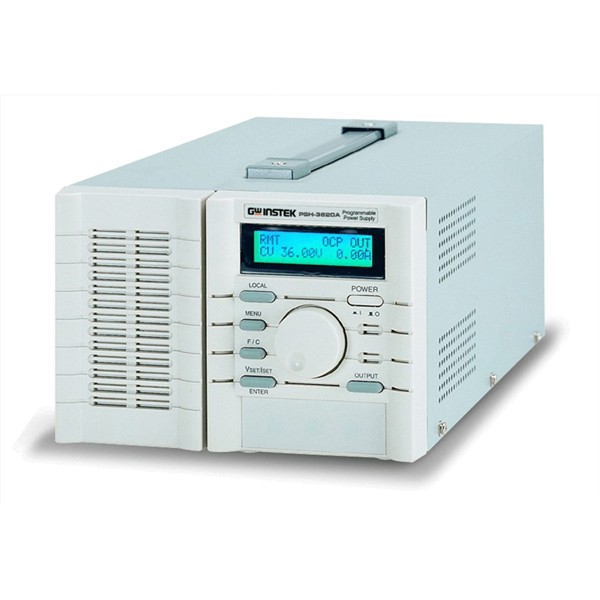

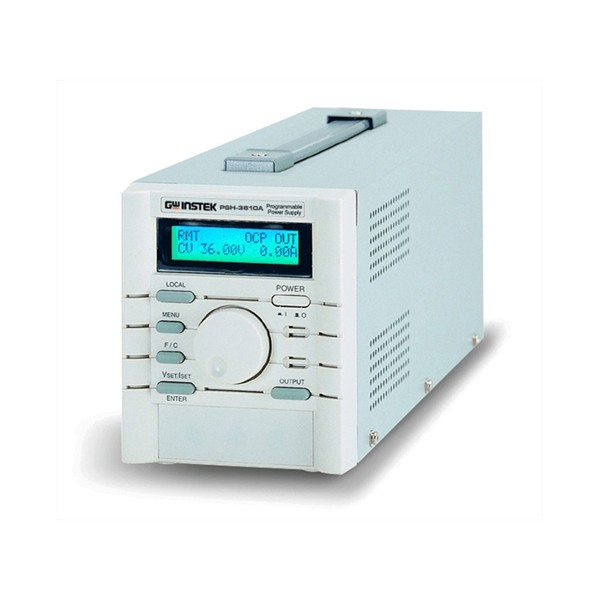

GW Instek PSH-2018A · 3610A · 3620A · 3630A 프로그래머블 스위칭 DC 전원공급기

견적 받기

GW Instek PSH-2018A·3610A·3620A·3630A는 360~1080 W 단일 출력에 역률 보정 입력과 리모트 센싱을 갖춘 프로그래머블 스위칭 DC 전원공급기(Programmable Switching DC Power Supply)입니다. ATE와 고전력 모듈 시험에서 긴 케이블의 전압 손실을 보정합니다.

CV 리플은 10 mVrms 이하이고 입력은 90~264 Vac 범위를 받아 설치 장소의 전원 편차에 덜 민감합니다. 부하가 25~75 % 구간에서 바뀌어도 CV 모드는 2 ms 이내에 복귀합니다. (주)테솔이 국내에 공식 공급합니다.

4종

20 V와 36 V 단일 출력 모델

≤ 10 mVrms

CV 리플(rms)

90–264 Vac

허용 입력 전압 범위

36 V · 30 A

최대 출력(PSH-3630A)

특징

긴 케이블에서도
전압이 유지되는 전원

핵심 특징	현장에서 달라지는 점
넓은 입력과 높은 역률	90~264 Vac 입력에서 높은 역률을 유지하므로 설치실 전원 사정에 맞춘 배전 변경 없이 대출력 전원을 설치합니다.
리모트 센싱	출력 케이블에서 발생하는 전압 강하를 부하 단에서 보정해 대전류에서도 시험 대상 단자의 전압을 설정값에 맞춥니다.
낮은 CV 리플	리플을 10 mVrms 이하로 억제해 고전력 시험 중에도 측정 신호에 실리는 전원 잡음을 줄입니다.
SCPI·LabVIEW 드라이버	SCPI 명령과 LabVIEW 드라이버를 지원해 전원을 자동 시험 시스템에 소프트웨어로 연동합니다.
후면 출력 단자	후면 단자에 굵은 케이블을 배선해 랙 안쪽에서 정리하고 전면 공간을 비웁니다.
자가 진단과 소프트웨어 보정	자가 진단과 소프트웨어 보정으로 현장 유지보수 중 내부를 열어 조정하는 작업을 줄입니다.

리모트 센싱

케이블 손실을
부하 단에서 보정

대전류가 흐르는 출력 케이블에서는 굵기가 충분해도 길이에 비례해 전압 강하가 쌓입니다. 리모트 센싱은 부하 단자의 전압을 전원 내부로 되돌려 출력 전압을 자동으로 높여 주므로, 시험 대상에는 설정한 전압이 그대로 인가됩니다.

부하 단자에 직접 연결하는 센스 배선

센스 라인을 출력 단자가 아니라 부하 단자 쪽에 연결해야 케이블 손실이 보정에 반영됩니다. 센스 선이 끊어지면 보정이 풀려 출력 전압이 달라지므로, 배선 직후 부하 단자 전압을 계측기로 한 번 대조한 뒤 시험을 시작하세요.

출력 확장

전력별 모델 선정과
설치 크기

36 V 출력 3종은 전류 10 A, 20 A, 30 A로 전력이 360 W, 720 W, 1080 W로 올라가며, 본체 폭도 108 mm, 188 mm, 268 mm로 넓어집니다. 높이와 깊이는 같으므로 랙에 넣을 때는 폭 단위로 공간을 계획하세요.

전류 여유 — 시험 대상의 최대 전류가 모델 정격의 상한에 가까우면 한 단계 위 모델을 검토합니다.
설치 공간 — 폭 108 mm 모델은 3.3 kg, 268 mm 모델은 9.3 kg이므로 랙 선반 하중도 함께 확인합니다.
퓨즈 구성 — 3620A와 3630A는 AC 퓨즈 구성이 달라 예비 퓨즈 준비 시 모델별 규격을 따릅니다.

사용 방법

PSH 시리즈
RS-232C 연결과 SCPI 명령 예시

PSH 시리즈는 기본 RS-232C 또는 옵션 GPIB로 PC와 연결하고 SCPI 명령으로 제어합니다. 공식 PC Software와 LabVIEW Driver로 설정과 출력 값 읽기를 자동화합니다.

소프트웨어·도구	하는 일
PC Software (PSH·PSS·PST)	Windows 10에서 전압·전류 설정과 출력 확인
LabVIEW Driver	LabVIEW 자동 시험 프로그램에 전원 편입
SCPI 명령	터미널이나 자체 프로그램에서 직접 제어

처음 연결하는 순서

순서	할 일
1	DB-9 RS-232C 케이블(핀 2↔3, 5↔5)로 PC와 연결하고 길이는 15 m 이하로 두세요.
2	전면에서 [SHIFT] → [LOCAL]을 눌러 인터페이스를 선택하고 [ENTER]를 누르세요.
3	노브로 통신 속도(1200·2400·4800·9600) 또는 GPIB 주소를 고르고 [ENTER]로 저장하세요.
4	PC 쪽은 데이터 8비트, 패리티 없음, 스톱 1비트, 흐름 제어 없음으로 맞추고 명령 끝에 LF를 붙이세요.
5	*IDN?을 보내 응답을 확인한 뒤 전압·전류 설정과 출력 켜기 명령을 보냅니다.

PSH SCPI 명령 예시

명령	하는 일
*IDN?	제조사·모델·시리얼·펌웨어 조회
:CHANnel1:VOLTage 12.0	출력 전압을 12.0 V로 설정
:CHANnel1:CURRent 2.0	전류 제한을 2.0 A로 설정
OUTPut:STATe 1	출력 켜기
:CHANnel1:VOLTage?	설정 전압 조회

PSH는 단일 출력이라 채널 번호는 1만 사용합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

사양

4종 모델 비교와
공통 사양

항목	PSH-2018A	PSH-3610A	PSH-3620A	PSH-3630A
출력 전압 / 전류	0–20 V / 0–18 A	0–36 V / 0–10 A	0–36 V / 0–20 A	0–36 V / 0–30 A
출력 전력	360 W	360 W	720 W	1080 W
CV 부하 조정률	≤ 0.1 % + 5 mV	≤ 0.1 % + 5 mV	≤ 0.1 % + 5 mV	≤ 0.1 % + 5 mV
CV 입력 조정률	≤ 0.05 % + 5 mV	≤ 0.05 % + 5 mV	≤ 0.05 % + 5 mV	≤ 0.05 % + 5 mV
CC 부하·입력 조정률	≤ 0.2 % + 5 mA	≤ 0.2 % + 5 mA	≤ 0.2 % + 10 mA	≤ 0.2 % + 15 mA
리플·잡음 (전류, mArms)	≤ 0.2 %	≤ 0.2 %	≤ 0.2 % + 20 mA	≤ 0.2 % + 40 mA
AC 퓨즈	6.3 A/250 V × 2	6.3 A/250 V × 2	6.3 A/250 V × 2 · 0.5 A/250 V × 1 · 15 A/250 V × 1	6.3 A/250 V × 3 · 0.5 A/250 V × 1 · 20 A/250 V × 1
외형 치수 (W×H×D)	108 × 141 × 388 mm	108 × 141 × 388 mm	188 × 141 × 388 mm	268 × 141 × 388 mm
중량	약 3.3 kg	약 3.3 kg	약 6.2 kg	약 9.3 kg

시리즈 공통 사양

항목	사양
방식	프로그래머블 스위칭 단일 출력
리플·잡음 (전압)	≤ 10 mVrms, 100 mVp-p (20 Hz–20 MHz)
전압 프로그래밍 정확도	≤ 0.05 % + 25 mV (정격 36 V 이하)
OVP 프로그래밍 정확도	≤ 0.1 % + 50 mV (정격 36 V 이하)
전압·OVP 프로그래밍 분해능	10 mV (정격 36 V 이하)
리드백 정확도 (전압)	≤ 0.05 % + 25 mV (정격 36 V 이하)
리드백 분해능 (전압)	10 mV (정격 36 V 이하)
전류 프로그래밍·리드백 정확도 (PSH-2018A · 3610A)	≤ 0.2 % + 30 mA
전류 프로그래밍·리드백 분해능 (PSH-2018A · 3610A)	10 mA
전압 온도 계수 (25 ± 5 °C)	≤ 100 ppm/°C
CV 복귀 시간	≤ 2 ms (부하 25~75 % 스텝 변화)
상승 시간 / 하강 시간	≤ 150 ms (10~90 %, 정격 부하 95 % 이하) / ≤ 150 ms (90~10 %, 정격 부하 10 % 이상)
보호 기능	과전압(OVP) · 과전류(OCP) · 과열 · 돌입 전류 보호
출력 ON/OFF	지원
입력 전원	100–240 Vac 정격 (90–264 Vac), 47–63 Hz, 단상, 높은 역률
인터페이스	RS-232C 기본 · GPIB(IEEE-488.2) 옵션 · SCPI · LabVIEW 드라이버
주변 온도 (사양 보증 / 동작)	10–35 °C / 0–40 °C
동작 환경	실내 · 고도 2000 m 이하 · 상대습도 85 % 이하(결로 없음) · 설치 범주 II · 오염도 2
보관 조건	-10–70 °C · 상대습도 70 % 이하
기본 액세서리	사용 설명서 · 프로그래밍 설명서 · 케이블 글랜드 · AC 전원 코드 · AC 입력 커버 · 출력 단자 커버

활용 분야

고전력 시험이 필요한
시스템 현장

ATE 시스템 — SCPI 명령으로 자동 시험 장비에 편입해 고전력 DUT 전원을 제어합니다.
고전력 모듈 시험 — 전원 모듈과 컨버터 입력을 대전력으로 구동합니다.
전장·배터리 시험 — 정전압과 정전류로 부하에 안정적으로 전원을 공급합니다.
랙 시스템 구성 — 19인치 랙에 장착해 시험대를 구성하고 후면 단자로 배선합니다.

선택 가이드

출력 전력과 전류로
고르는 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
20 V·360 W로 충분할 때	PSH-2018A	0–20 V/0–18 A이며 폭 108 mm, 약 3.3 kg입니다.
36 V·10 A까지 필요할 때	PSH-3610A	0–36 V/0–10 A, 360 W이며 크기는 2018A와 같습니다.
720 W 출력이 필요할 때	PSH-3620A	0–36 V/0–20 A이며 폭 188 mm, 약 6.2 kg입니다.
1080 W 출력이 필요할 때	PSH-3630A	0–36 V/0–30 A이며 폭 268 mm, 약 9.3 kg입니다.
USB·LAN 제어가 필요할 때	PSW 시리즈	360·720·1080 W 멀티레인지이며 LAN·USB로 제어합니다.

구성·옵션

GPIB 옵션과
랙 장착 키트

항목	내용
기본 구성	사용 설명서 · 프로그래밍 설명서 · 케이블 글랜드 · AC 전원 코드 · AC 입력 커버 · 출력 단자 커버
옵션	GPIB 인터페이스(IEEE-488.2)

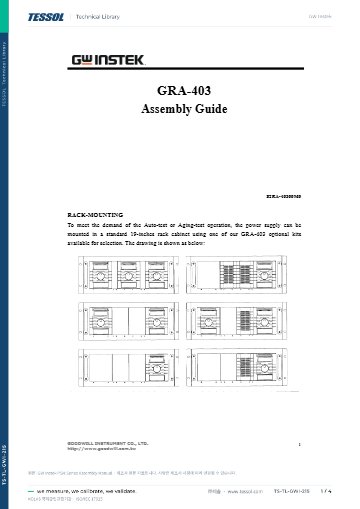

별매	GRA-403 랙 장착 키트 (19인치 4U)
모델	PSH-2018A · PSH-3610A · PSH-3620A · PSH-3630A

PSH 시리즈와 함께 보는
프로그래머블 전원

3620A와 3630A도 정확도가 같습니까?
전압 정확도는 같지만 전류 쪽 offset이 모델마다 커집니다. CC 조정률만 보아도 2018A와 3610A가 5 mA, 3620A가 10 mA, 3630A가 15 mA입니다.
PSH 시리즈의 리모트 센싱은 어떻게 사용합니까?
센스 라인을 부하 단자에 연결하면 출력 케이블의 전압 강하를 보정합니다. 센스 선이 풀리지 않도록 단자를 고정하세요.
PSH 시리즈를 19인치 랙에 장착할 수 있습니까?
네, GRA-403 랙 장착 키트로 19인치 랙에 설치할 수 있습니다. 모델별 폭이 다르므로 랙 선반 구성은 폭 기준으로 계획하세요.
PSH 시리즈를 GPIB로 연결할 수 있습니까?
네, GPIB(IEEE-488.2)는 옵션으로 추가할 수 있습니다. 기본 인터페이스는 RS-232C입니다.
PSH 시리즈의 입력 전원 범위는 어떻게 됩니까?
100~240 Vac 정격으로 90~264 Vac, 47~63 Hz 단상 입력을 받습니다. 높은 역률 입력이어서 대출력 모델도 전원 편차의 영향을 덜 받습니다.
