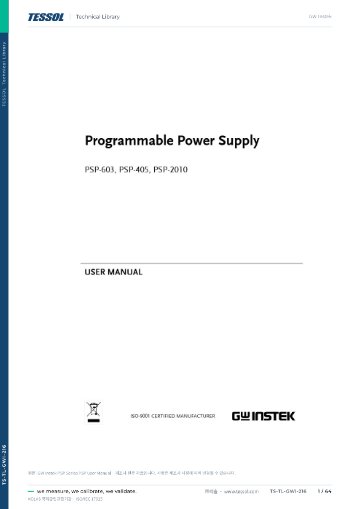

제품 자료: 사용 설명서

사용 설명서

종합 카달로그

제품문의 구매하기

전압·전류·전력 한도를 정해
시제품을 보호하는 벤치 전원

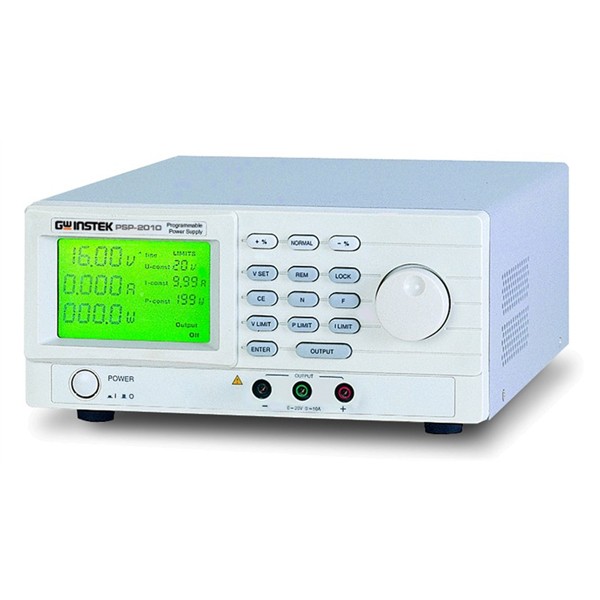

GW Instek PSP-603 · PSP-405 · PSP-2010 프로그래머블 스위칭 DC 전원공급기

견적 받기

GW Instek PSP-603·405·2010은 전압·전류·전력 한도를 각각 설정하는 단일 출력 200 W 프로그래머블 스위칭 DC 전원공급기(Programmable Switching DC Power Supply)입니다. 20 V·40 V·60 V 세 모델은 교육 실습실과 연구소 시제품 시험의 벤치 전원으로 사용합니다.

전압 리플은 20 mVrms 이하이고, OVL·OCL·OPL·OTP 네 가지 보호로 시험 중 시제품에 걸리는 부담을 제한합니다. RS-232C를 기본으로 갖추고 있어 PC에서 설정을 전송할 수 있습니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

200 W

단일 출력의 최대 전력

±0.05 %

전압 프로그래밍 정확도

≤ 20 mVrms

전압 리플

RS-232C

기본 제어 인터페이스

특징

한도를 설정하고
시험하는 벤치 전원

핵심 특징	현장에서 달라지는 점
전압·전류·전력 한도 설정	시제품이 정해 둔 전력을 넘기지 않도록 출력 자체를 제한하므로 배선 실수가 소손으로 번지는 일을 줄입니다.
OVL·OCL·OPL·OTP 보호	과전압, 과전류, 과전력, 과열을 각각 감시해 시험 대상과 전원 본체를 함께 보호합니다.
키 잠금	시험 중 설정이 바뀌는 조작 실수를 막아 학생 실습과 공용 벤치에서 재설정 횟수를 줄입니다.
대형 LCD 동시 표시	출력값과 설정값을 한 화면에서 비교하므로 CV·CC 전환 시점을 바로 읽습니다.
출력 키 3종	일반, +%, -% 출력 키로 정격 전압을 비율로 올리고 내려 경계 조건 시험을 반복합니다.
RS-232C와 3단 팬	PC에서 전압·전류를 설정하고, 팬 속도를 3단계로 조절해 사용 환경에 맞게 소음과 냉각을 조정합니다.

전력 한도

전압·전류·전력 한도를
각각 설정하는 이유

스위칭 방식 벤치 전원은 정격 200 W 안에서 전압과 전류가 서로 맞물려 움직입니다. 세 값의 한도를 각각 설정하면 시제품이 단락되거나 부하가 커져도 출력 전력이 정한 값에서 멈추므로, 시제품 보드를 처음 켜는 초기 점검에서 소손 위험을 낮춥니다.

+%와 -% 키로 확인하는 경계 조건

출력 키의 +%와 -%는 설정 전압을 일정 비율로 올리고 내려 정격 전압 대비 상·하한 동작을 한 번에 확인하는 기능입니다. 정격 전압의 변동 조건에서 시제품이 정상 동작하는지 점검하는 전원 변동 시험에 사용합니다.

사용 방법

PSP 시리즈

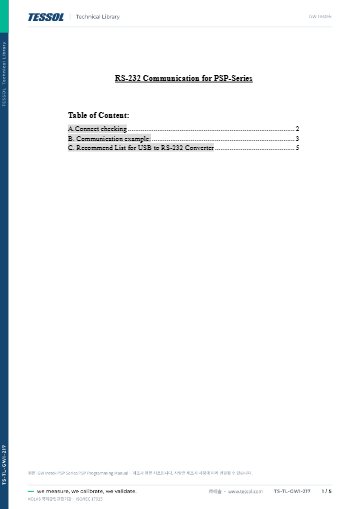

RS-232C 문자 명령과 사용 순서

PSP 시리즈는 RS-232C로 PC와 연결하고 짧은 문자 명령으로 전압·전류를 설정합니다. 공식 RS-232 Remote Control Software For PSP Series로 PC에서 제어할 수 있습니다.

소프트웨어·도구	하는 일
RS-232 Remote Control Software For PSP Series	PC 화면에서 설정과 상태 확인
RS-232C 문자 명령	터미널이나 자체 프로그램에서 직접 제어

처음 연결하는 순서

순서	할 일
1	GTL-232A 케이블로 본체의 DB-9 단자와 PC를 연결하세요.
2	PC 통신 설정을 2400 baud, 8 데이터 비트, 패리티 없음, 1 스톱 비트로 맞추세요.
3	L 명령을 보내 전체 상태 응답을 확인합니다.
4	SV·SI 명령으로 전압과 전류 제한을 설정하고 KOE로 출력을 켭니다.
5	설정을 유지하려면 EEP 명령으로 저장하세요.

PSP RS-232C 명령 예시

명령	하는 일
L	전압·전류·전력·한계·상태 전체 조회
SV 10.50	출력 전압을 10.50 V로 설정
SI 1.10	전류 제한을 1.10 A로 설정
KOE	출력 켜기
KOD	출력 끄기
EEP	현재 설정 저장

명령은 대소문자를 구분합니다. 명령 종단 문자는 매뉴얼 본문(CR과 LF)과 예시(CR)의 표기가 다르므로 사용하는 펌웨어에서 확인하세요. 응답은 CR LF로 끝나며 펌웨어에 따라 CR CR LF로 끝나기도 합니다.

GTL-232A 외의 케이블은 핀 배치(2 RxD, 3 TxD, 4 +12V, 5 GND)가 달라 통신이 되지 않을 수 있으니 전용 케이블을 사용하세요.

사양

20·40·60 V
3개 모델 사양

항목	PSP-603	PSP-405	PSP-2010
출력 전압 (범위/분해능)	0–60 V / 20 mV	0–40 V / 10 mV	0–20 V / 10 mV
출력 전류 (범위/분해능)	0–3.5 A / 10 mA	0–5 A / 10 mA	0–10 A / 10 mA
최대 출력	200 W	200 W	200 W
전압 프로그래밍 정확도	±0.05 % ± 4 digit	±0.05 % ± 3 digit	±0.05 % ± 3 digit
전류 프로그래밍 정확도	±0.1 % ± 5 digit	±0.1 % ± 5 digit	±0.3 % ± 10 digit
리드백 분해능 (전압/전류)	20 mV / 2 mA	10 mV / 2 mA	10 mV / 5 mA
리드백 정확도 (전압)	±0.05 % ± 4 digit	±0.05 % ± 3 digit	±0.05 % ± 3 digit
리드백 정확도 (전류)	±0.1 % ± 5 digit	±0.1 % ± 5 digit	±0.3 % ± 10 digit

시리즈 공통 사양

항목	사양
방식	프로그래머블 스위칭 단일 출력
입력 전원	115/230 VAC ± 15 %, 50/60 Hz
소비전력	최대 약 420 VA
전압 부하 조정률 / 입력 조정률	≤ 10 mV / ≤ 0.05 %
전류 부하 조정률 / 입력 조정률	≤ 5 mA / ≤ 0.05 %
리플	전압 ≤ 20 mVrms · 전류 ≤ 10 mArms
상승 시간 / 하강 시간	≤ 150 ms (정격 부하 95 % 이하) / ≤ 150 ms (정격 부하 10 % 이상)
부하 변동 복귀 시간	30 ms (50 % 부하 변화, 최소 부하 0.5 A)
보호 기능	OVL · OCL · OPL · OTP · 단락·과부하 전류 제한
출력 조작	ON/OFF 제어 · 일반 · +% · -% 출력 키 · 키 잠금
디스플레이	백라이트 멀티라인 LCD (출력값·설정값 동시 표시)
냉각	3단계 팬 속도 조절

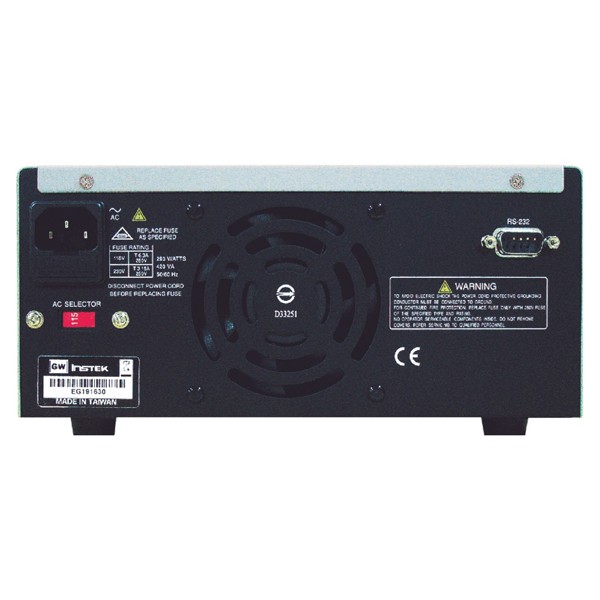

인터페이스	RS-232C 기본 (DB-9, 2400 baud, 패리티 없음, 8 데이터 비트, 1 스톱 비트)
AC 퓨즈	슬로우 블로우 T6.3 A/250 V (115 V) · T3.15 A/250 V (230 V)
사용 환경	실내 · 0–40 °C · 습도 80 % 미만 · 고도 2000 m 미만
보관 온도·습도	-10–70 °C · 습도 80 % 미만
외형 치수 (W×H×D)	약 225 × 100 × 305 mm (스탠드·전원 케이블 제외)
중량	약 4 kg

활용 분야

벤치 전원이 필요한
실습·시험 현장

교육 실습실 — 학생 실습용 벤치 전원으로 전압과 전류 한도를 설정하고 회로를 구성합니다.
연구소 시제품 시험 — 시제품 보드에 전력 한도를 설정해 초기 점검 중 소손 위험을 줄입니다.
모듈·센서 전원 — 정해 둔 전압과 전류로 시험 대상에 전원을 공급합니다.
PC 연동 시험 — RS-232C로 설정값을 전송해 전원 변동 시험을 자동으로 반복합니다.

선택 가이드

전압·전류 조합으로
고르는 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
60 V까지 필요할 때	PSP-603	0–60 V/0–3.5 A이며 전압 분해능이 20 mV입니다.
40 V·5 A 범위로 충분할 때	PSP-405	0–40 V/0–5 A이며 전류 정확도가 ±0.1 %입니다.
20 V·10 A 대전류가 필요할 때	PSP-2010	0–20 V/0–10 A이며 전류 정확도는 ±0.3 % ± 10 digit입니다.
USB·LAN 제어가 필요할 때	PSW · PSU 시리즈	USB와 LAN을 기본 인터페이스로 갖춘 프로그래머블 스위칭 전원입니다.

구성·옵션

기본 구성과
별매 액세서리

항목	내용
기본 구성	전원 코드 1개 · 테스트 리드 GTL-104 1개 · 유럽형 테스트 리드 GTL-204 1개 · 사용 설명서
옵션	유럽형 잭 터미널
별매	GTL-232A RS-232C 케이블 · GRA-428 랙 마운트 (19인치 3U)
모델	PSP-603 · PSP-405 · PSP-2010

PSP 시리즈와 함께 보는
프로그래머블 전원

PSP는 USB나 LAN으로 제어할 수 있습니까?
아니요, PSP는 RS-232C가 기본 인터페이스입니다. USB와 LAN 제어가 필요하면 PSW 또는 PSU 시리즈를 검토하세요.
PSP 시리즈를 랙에 장착할 수 있습니까?
네, GRA-428 랙 마운트로 19인치 3U 랙에 설치할 수 있습니다. 랙 마운트는 별매이므로 주문 시 함께 지정하세요.
PSP 시리즈의 입력 전원 조건은 어떻게 됩니까?
115/230 VAC ± 15 %, 50/60 Hz 입력을 받으며 소비전력은 최대 약 420 VA입니다. AC 퓨즈는 115 V 입력이 T6.3 A/250 V, 230 V 입력이 T3.15 A/250 V입니다.
PSP-603·405·2010은 모델마다 정확도가 다릅니까?
네, PSP-2010의 전류 정확도가 ±0.3 % ± 10 digit로 가장 넓습니다. PSP-603과 PSP-405는 ±0.1 % ± 5 digit입니다.
PSP 시리즈 교정도 맡길 수 있습니까?
네, 교정 상담이 가능합니다. 문의해 주시면 (주)테솔의 KOLAS 인정 범위 안에서 교정을 안내해 드립니다.
