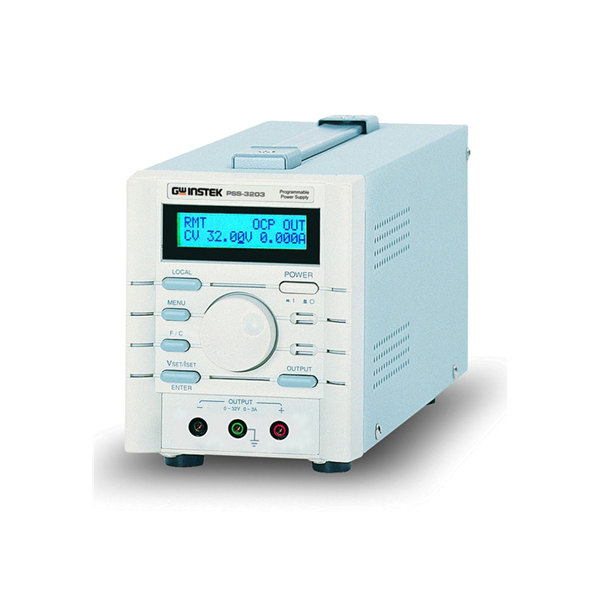

GW Instek PSS 시리즈는 PSS-2005(100 W)와 PSS-3203(96 W)로 구성된 소형 단일 출력 프로그래머블 리니어 DC 전원공급기(DC 파워 서플라이)입니다. 1 mVrms 미만 리플과 10 mV · 1 mA 설정 분해능, RS-232C 원격 제어를 갖춰 벤치와 랙 자동 시험에 사용합니다.
설정과 출력 값 읽기를 PC에서 처리하므로 SCPI 명령과 LabVIEW 드라이버로 시험 순서를 자동화합니다. 팬 속도는 출력 전력에 맞춰 조절되어 작동 소음이 낮습니다. 이 소형 리니어 전원은 (주)테솔이 국내에 공식 공급합니다.
특징
낮은 리플과
세밀한 설정
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 리플 1 mVrms 미만 | 전압 리플이 낮아 잡음에 민감한 센서·아날로그 회로의 시험 전원으로 사용합니다. |
| 10 mV · 1 mA 분해능 | 설정값을 세밀한 단위로 설정할 수 있어 소형 부품과 모듈의 동작점을 정확히 찾을 수 있습니다. |
| RS-232C 기본 탑재 | PC 제어 인터페이스가 기본이며 연결 케이블은 GTL-232를 별도로 선택합니다. |
| GPIB 옵션 (Opt.01) | 공장 옵션으로 RS-232C 대신 GPIB를 장착해 기존 GPIB 시험 시스템에 연결합니다. |
| SCPI · LabVIEW 제어 | SCPI 명령과 LabVIEW 드라이버로 자동 시험 프로그램을 구성합니다. |
| OVP · OCP · OTP 보호 | 과전압, 과전류, 과열이 발생하면 전원과 부하를 보호합니다. |
| 출력 연동 팬 제어 | 출력 전력에 따라 팬 속도를 바꿔 낮은 출력에서의 소음을 줄입니다. |
정확도 읽기
설정 정확도 계산과
리드백 구분
프로그래밍 정확도는 설정값의 백분율에 고정 오프셋을 더한 값입니다. PSS-3203을 30.00 V로 설정하면 0.05 % + 20 mV이므로 ±(15 mV + 20 mV) = ±35 mV이고, 출력 값을 읽어 들이는 리드백 정확도는 0.05 % + 10 mV로 따로 정해집니다.
인터페이스와 케이블 선택
RS-232C 모델은 9핀 널 모뎀 케이블 GTL-232로 PC에 연결하고, Opt.01 GPIB 모델은 GTL-248 또는 GTL-251(USB-GPIB 어댑터)을 사용합니다. RS-232C와 GPIB는 둘 중 하나만 장착합니다.
사용 방법
PSS-2005·PSS-3203
PC 제어 설정과 명령 예시
PSS 시리즈는 RS-232C 또는 공장 옵션 GPIB(Opt.01) 중 장착된 하나의 인터페이스로 PC와 연결합니다. PSH·PST와 같은 SCPI 명령 체계를 사용하며 PC Software와 LabVIEW Driver로 제어합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| PC Software (PSH·PSS·PST) | 전압·전류 설정과 출력 값 확인 |

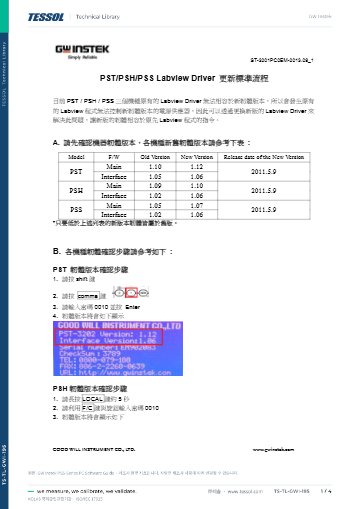

| LabVIEW Driver | LabVIEW 시험 프로그램에 전원 편입 |
| SCPI 명령 | 자체 프로그램에서 설정과 측정 값 읽기 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | RS-232C 모델은 GTL-232 널 모뎀 케이블로, Opt.01 GPIB 모델은 GTL-248 또는 GTL-251로 PC에 연결하세요. |
| 2 | [SHIFT] → [LOCAL]을 눌러 인터페이스를 선택하고 [ENTER]를 누르세요. |
| 3 | 노브로 통신 속도나 GPIB 주소를 정한 뒤 [ENTER]로 저장하세요. |
| 4 | PC에서 명령 끝에 LF를 붙여 *IDN?을 보내고 응답을 확인합니다. |
| 5 | 전압·전류를 설정하고 출력을 켠 뒤 측정 값을 읽어 확인합니다. |
PSS SCPI 명령 예시
| 명령 | 하는 일 |
|---|---|
| *IDN? | 기기 식별 정보 조회 |
| :CHAN1:VOLT 1.23 | 출력 전압을 1.23 V로 설정 |
| :CHANnel1:CURRent 2.0 | 전류 제한을 2.0 A로 설정 |
| OUTPut:STATe 1 | 출력 켜기 |
| :CHANnel1:MEASure:VOLTage? | 출력 전압 측정값 읽기 |
PSS는 채널 1만 사용하며 TRACKing, *RCL, *SAV 명령은 지원하지 않습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.
RS-232C 통신 속도는 1200·2400·4800·9600 bps 중에서 고르며, 본체와 PC 설정이 다르면 응답이 오지 않습니다.

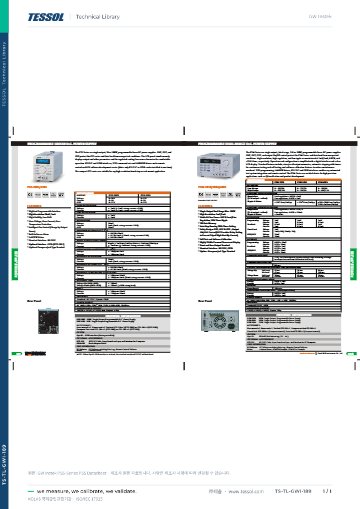

사양
2개 모델 비교와
시리즈 공통 사양
| 항목 | PSS-2005 | PSS-3203 |
|---|---|---|
| 정격 출력 | 0–20 V / 0–5 A, 100 W | 0–32 V / 0–3 A, 96 W |
| OVP 범위 | 0–21 V | 0–33 V |
| 기본 테스트 리드 (유러피언) | GTL-104A 또는 GTL-204A | GTL-105A 또는 GTL-203A |
시리즈 공통 사양
| 항목 | 사양 |
|---|---|
| 출력 | 단일 채널 |
| 조정률 | 부하 < 3 mV / < 3 mA (정격 전류 3 A 초과 시 < 5 mV / 5 mA) · 입력 < 3 mV / < 3 mA |
| 리플 · 잡음 (20 Hz–20 MHz) | 전압 리플 < 1 mVrms / 3 mVp-p, 잡음 < 2 mVrms / 30 mVp-p · 전류 < 3 mArms (3 A 초과 시 < 5 mArms) |
| 프로그래밍 정확도 (25 ± 5 °C) | 전압 < 0.05 % + 20 mV · 전류 < 0.1 % + 5 mA (3 A 초과 시 +10 mA) · OVP < 0.05 % + 20 mV |
| 리드백 정확도 (25 ± 5 °C) | 전압 < 0.05 % + 10 mV · 전류 < 0.1 % + 5 mA (3 A 초과 시 10 mA) |
| 분해능 | 10 mV · 1 mA (3 A 초과 시 2 mA) · OVP 10 mV |
| 리드백 분해능 | 10 mV · 1 mA (3 A 초과 시 2 mA) |
| 응답 시간 | 전압 상승 · 하강 (10–90 %) < 100 ms |
| 온도 계수 (0–40 °C) | 전압 ≤ 100 ppm + 3 mV · 전류 ≤ 100 ppm + 3 mA |
| 리드백 온도 계수 | 전압 ≤ 100 ppm + 10 mV · 전류 ≤ 100 ppm + 5 mA (3 A 초과 시 10 mA) |
| 드리프트 | 전압 < 100 ppm + 10 mV · 전류 < 150 ppm + 10 mA |
| 인터페이스 | RS-232C 기본 · GPIB (Opt.01, 공장 옵션)는 RS-232C 대신 장착 — 둘 중 하나만 |
| 제어 | SCPI · LabVIEW 드라이버 |
| 보호 · 기능 | OVP · OCP · OTP · 팬 속도 제어 · 경보음 |

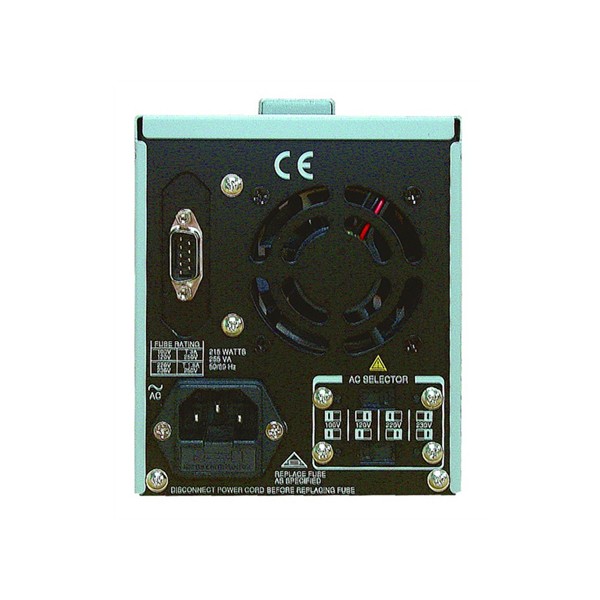

| AC 입력 전원 | AC 100 / 120 / 220 V ± 10 %, 230 V (+10 % / −6 %), 50/60 Hz |
| 크기 · 무게 | 108 × 142 × 318 mm · 약 4.8 kg |
활용 분야
자동 시험과
벤치 시험
- 자동 시험 설비 — PC가 전압과 전류를 바꿔 가며 측정 순서를 진행합니다.
- 벤치 시험 — 설정값을 정확히 맞춰 소형 부품과 모듈을 시험합니다.
- 센서·모듈 전원 — 리플이 낮은 출력으로 민감한 모듈에 전원을 공급합니다.
- 랙 장착 설비 — GRA-408로 전원을 19인치 랙에 모아 장착합니다.
- 교육·연구실 — 정확도 계산을 직접 해 보는 실습 전원으로 사용합니다.
선택 가이드
PSS 시리즈
출력 구성별 선택
| 이럴 때 (현장 조건·용량) | 권장 모델 | 선택 이유 |
|---|---|---|
| PC로 제어하며 리플이 낮은 소형 단일 출력이 필요할 때 | PSS 시리즈 | RS-232C 기본, 리플 1 mVrms 미만, 100 W 이하 구성입니다. |
| 저전압 대전류와 고전압 저전류를 오갈 때 | PSM 시리즈 | 모델마다 2레인지를 갖춘 120 W · 200 W 전원입니다. |
| ±32 V 트래킹이 필요할 때 | PPE-3323 | ±32 V 트래킹과 3.3 V/5 V 고정 출력의 3출력 구성입니다. |
| 더 큰 전력이 필요할 때 | SPD-3606 | 스위칭 방식 3출력 375 W입니다. |
구성·옵션
기본 구성과
별매 옵션
| 구분 | 품명 | 품번 |
|---|---|---|
| 구성품 | 사용 설명서 · 전원 코드 | 해당 없음 |
| 구성품 | PSS-2005 테스트 리드 (유러피언) | GTL-104A 또는 GTL-204A |
| 구성품 | PSS-3203 테스트 리드 (유러피언) | GTL-105A 또는 GTL-203A |
| 옵션 | GPIB 인터페이스 (공장 설치) | Opt.01 |
| 별매 | RS-232C 케이블 (9핀, 널 모뎀) | GTL-232 |
| 별매 | GPIB 케이블 (이중 차폐, 2000 mm) | GTL-248 |
| 별매 | USB-GPIB 어댑터 (2000 mm) | GTL-251 |

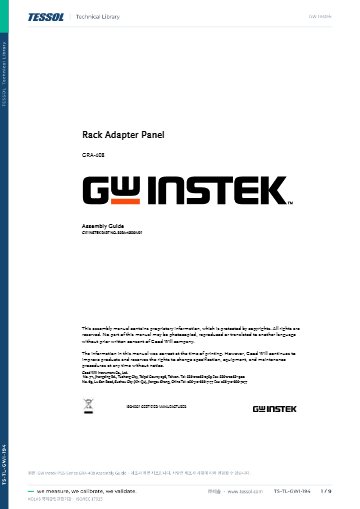

| 별매 | 랙 어댑터 패널 (19인치, 4U) | GRA-408 |
관련 제품
PSS 시리즈와 함께 보는
DC 전원공급기
- GW Instek PSM 시리즈 프로그래머블 2레인지 리니어 DC 전원공급기
- GW Instek PPE-3323 다출력 프로그래머블 리니어 DC 전원공급기
- GW Instek GPC 시리즈 3출력 리니어 DC 전원공급기
PSS 시리즈를 GPIB로도 제어할 수 있습니까?
네, 공장 옵션 Opt.01로 GPIB를 장착할 수 있습니다. RS-232C와는 둘 중 하나만 설치하므로 주문 시 인터페이스를 정해야 합니다.
PSS 시리즈를 LabVIEW로 제어할 수 있습니까?
네, SCPI 명령과 LabVIEW 드라이버로 제어할 수 있습니다.
PSS는 단일 출력인데, 출력이 여러 개 필요하면 어떤 시리즈를 선택합니까?
2~4채널이 필요하면 GW Instek GPP나 GPD를 검토하세요. PSS는 단일 출력 구성입니다.
PSS-2005와 PSS-3203에 테스트 리드가 기본으로 들어 있습니까?
네, 모델에 맞는 유러피언 테스트 리드가 들어 있습니다. PSS-2005는 GTL-104A 또는 GTL-204A, PSS-3203은 GTL-105A 또는 GTL-203A입니다.
PSS 시리즈 교정을 맡길 수 있습니까?
네, 교정 상담이 가능합니다. 교정이 필요한 항목은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
