아날로그 ±전원과 로직 전원을
한 대로 공급하는 3출력 전원

GW Instek PPE-3323 다출력 프로그래머블 리니어 DC 전원공급기

견적 받기

GW Instek PPE-3323은 +32 V·-32 V 트래킹 출력과 3.3 V/5 V 고정 출력을 한 대에 담은 3출력 프로그래머블 리니어 DC 전원공급기(트래킹 DC 파워 서플라이)입니다. 세 채널을 합쳐 207 W를 출력하며 OP 앰프 같은 아날로그 회로 시험에 사용합니다.

두 32 V 채널은 서로 연동해 +V와 -V를 같은 크기로 맞추고, 3.3 V/5 V 출력은 디지털 로직 전원으로 따로 사용합니다. 설정은 10 mV · 1 mA 단위이며 출력 설정 50세트를 저장할 수 있습니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

207 W

3채널 총 출력 전력

±32 V

트래킹 출력 (+ · -)

3.3 V · 5 V

고정 출력

50세트

출력 설정 메모리

특징

트래킹과 고정 출력을
한 대로

핵심 특징현장에서 달라지는 점
±32 V 트래킹두 채널이 연동되어 +V와 -V를 함께 조정하므로 대칭 전원이 필요한 회로의 설정이 한 번에 끝납니다.
3.3 V · 5 V 고정 출력디지털 로직용 고정 전원을 같은 본체에서 공급하므로 별도 5 V 전원이 필요하지 않습니다.
10 mV · 1 mA 분해능설정값을 10 mV · 1 mA 단위로 세밀하게 조정하므로 소자의 동작점을 정확히 확인할 수 있습니다.
50세트 메모리출력 설정을 저장하고 불러와 반복 시험의 준비 시간을 줄입니다.
자동 스텝 실행1초에서 99분 사이로 시간을 정해 단계를 진행하며 루프 실행도 지원합니다.
RS-232 · SCPI 제어RS-232로 PC와 연결해 SCPI 명령으로 시험 순서를 자동화합니다.

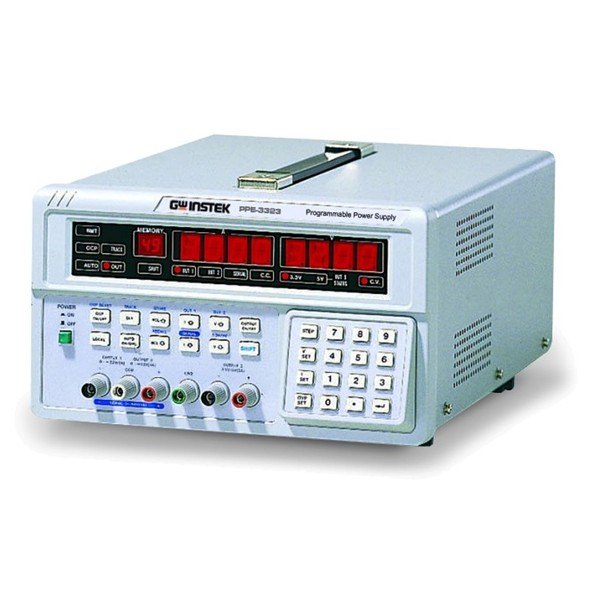

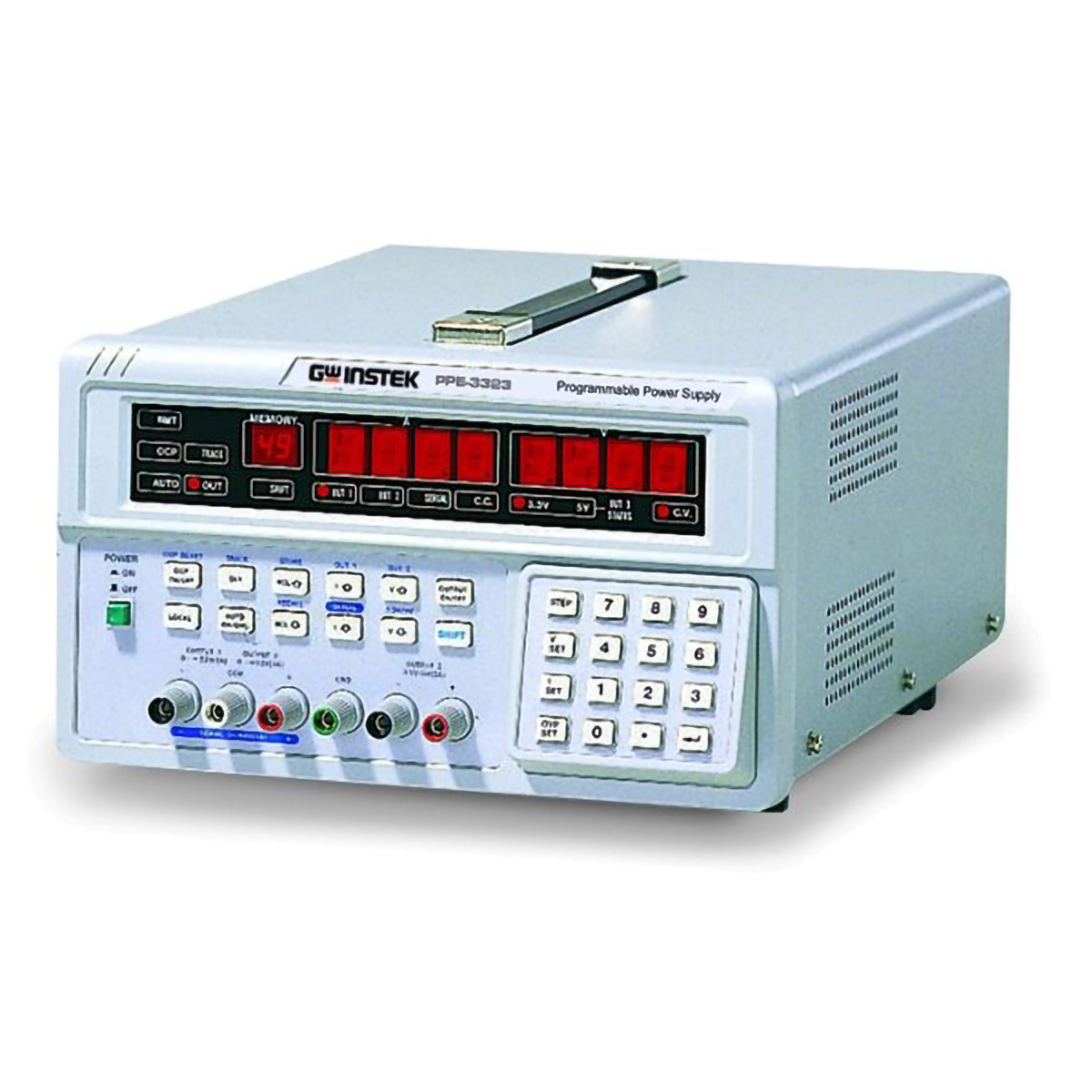

GWINSTEK PPE-3323 - LED 표시창과 숫자 키패드가 있는 프로그래머블 전원공급기
LED 표시창과 숫자 키패드가 있는 프로그래머블 전원공급기

트래킹 출력

± 대칭 전원과
트래킹 오차

트래킹 출력의 오차는 ≤ 0.1 % + 50 mV이므로 +V와 -V의 대칭이 중요한 연산 증폭기 시험에도 사용할 수 있습니다. 3.3 V/5 V 고정 출력은 3 A까지 공급하며, 트래킹 채널과 별개로 로직 전원에 사용하세요.

소프트웨어 방식의 보호 설정

OVP와 OCP는 소프트웨어 방식으로 설정하며 OVP 범위는 0~+33 V와 0~-33 V입니다. 리모트 센싱 기능은 없으므로 부하 단자까지의 배선 전압 강하가 문제가 되면 센싱이 있는 시리즈를 선택하세요.

사용 방법

PPE-3323
RS-232C 원격 제어 준비

PPE-3323은 RS-232C로 PC와 연결하며 PC 소프트웨어와 SCPI 명령을 기본 제공합니다. GW Instek 자료실에서 Remote Control Software (RS-232C) of PPE-3323을 내려받습니다.

소프트웨어·도구하는 일
Remote Control Software (RS-232C) of PPE-3323PC에서 출력 설정과 상태 확인(Windows Vista 지원 표기)

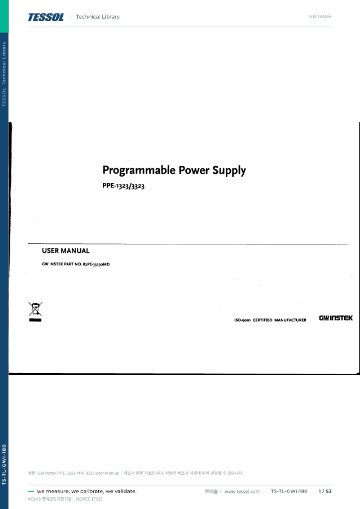

PPE-3323 User ManualRS-232C 설정과 SCPI 명령 설명

처음 연결하는 순서

순서할 일
1RS-232C 케이블로 PPE-3323의 RS-232 포트와 PC의 COM 포트를 연결합니다.
2GW Instek 자료실에서 Remote Control Software (RS-232C) of PPE-3323을 내려받아 PC에 설치하세요.
3사용 설명서에서 통신 설정을 확인하고 소프트웨어의 COM 포트와 통신 설정을 장비와 같게 맞춘 뒤 연결합니다.

사양

PPE-3323 사양과
3출력 구성

항목사양
출력0 ~ +32 V/3 A · 0 ~ -32 V/3 A (트래킹) + 3.3 V/5 V 고정 3 A · 207 W
조정률부하 ≤ 6 mV / ≤ 3 mA · 입력 ≤ 3 mV / ≤ 3 mA
리플 · 잡음 (20 Hz–20 MHz)리플 1 mVrms / 3 mVp-p · 잡음 2 mVrms / 30 mVp-p · 전류 ≤ 3 mArms
프로그래밍 정확도 (25 ± 5 °C)전압 ≤ 0.05 % + 25 mV · 전류 ≤ 0.2 % + 10 mA · OVP ≤ 2 % + 0.6 V
리드백분해능 10 mV / 1 mA · 정확도 ≤ 0.05 % + 25 mV, ≤ 0.2 % + 10 mA
분해능전압 10 mV · 전류 1 mA · OVP 10 mV
OVP 범위0 ~ +33 V · 0 ~ -33 V
트래킹 오차≤ 0.1 % + 50 mV
직렬 변동률≤ 50 mV
온도 계수 (0–40 °C)전압 ≤ 100 ppm + 3 mV · 전류 ≤ 150 ppm + 3 mA
리드백 온도 계수전압 ≤ 100 ppm + 10 mV · 전류 ≤ 150 ppm + 10 mA
드리프트전압 ≤ 100 ppm + 10 mV · 전류 ≤ 150 ppm + 10 mA
응답 시간전압 상승 · 하강 (10–90 %) ≤ 100 ms
메모리 · 타이머50세트 · 자동 스텝 1초–99분/스텝
자동 실행루프 포함 자동 스텝 실행
인터페이스 · 보호RS-232 · PC 소프트웨어 · SCPI · OVP · OCP는 소프트웨어 방식
AC 입력 전원AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 · 무게255 × 145 × 346 mm · 약 10 kg

활용 분야

아날로그와
디지털 회로 시험

  • 아날로그 회로 시험 — 연산 증폭기처럼 ± 전원이 필요한 회로를 시험합니다.
  • 디지털 회로 전원 — 3.3 V와 5 V 고정 출력으로 로직 전원을 공급합니다.
  • 자동 단계 시험 — 자동 스텝과 메모리로 출력 순서를 바꿔 가며 시험합니다.
  • 교육 실습 작업대 — 한 대에 여러 전원을 갖춰 실습 세트를 구성합니다.

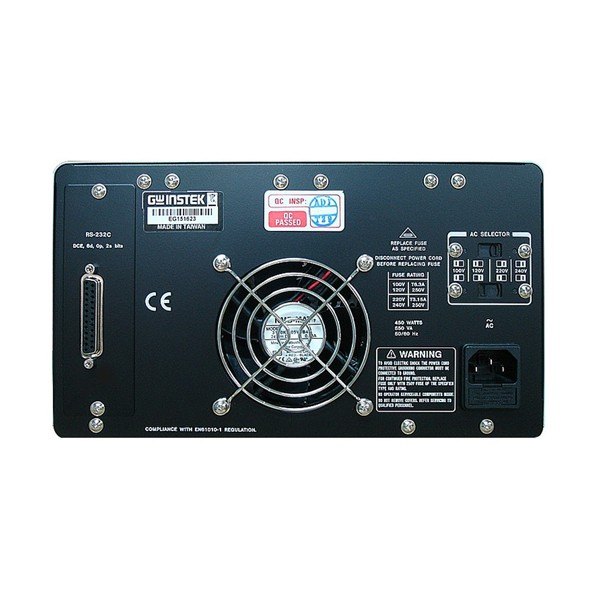

GWINSTEK PPE-3323 - 냉각 팬과 통신 단자가 있는 전원공급기 후면
냉각 팬과 통신 단자가 있는 전원공급기 후면

선택 가이드

출력 구성으로 고르는
프로그래머블 전원

이럴 때 (현장 조건·용량)권장 모델선택 이유
± 트래킹 출력이 필요할 때PPE-3323±32 V 트래킹과 3.3 V/5 V 고정 출력을 갖춘 3출력 207 W입니다.
GPIB 자동 시험과 리모트 센싱이 필요할 때PPTGPIB 인터페이스의 3출력 프로그래머블 리니어 전원입니다.
PC 제어되는 소형 단일 출력이 필요할 때PSS 시리즈RS-232C 기본, 리플 1 mVrms 미만 단일 출력입니다.
더 큰 전력의 3출력이 필요할 때SPD-3606스위칭 방식 절연 3출력 375 W입니다.

구성·옵션

기본 구성과
별매 옵션

구분품명품번
구성품사용 설명서 · 전원 코드해당 없음
구성품테스트 리드GTL-105A ×3
별매랙 어댑터 패널 (19인치, 4U)GRA-401
