채널 하나를 전자 부하로
바꿔 쓰는 프로그래머블 전원

GW Instek GPP 시리즈 다출력 프로그래머블 DC 전원공급기

견적 받기

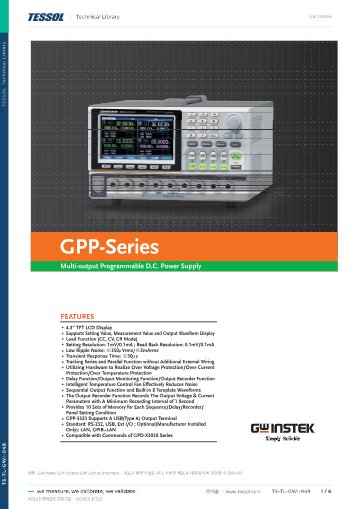

GW Instek GPP 시리즈는 1 mV·0.1 mA 설정 분해능과 CV·CC·CR 전자 부하 기능을 갖춘 1~4채널 다출력 프로그래머블 리니어 DC 전원공급기(Multi-Output Programmable DC Power Supply)입니다. 7개 모델로 구성되며 전자 제품 전원 회로 시험을 한 대로 처리합니다.

32 V급 모델은 리플·잡음이 350 µVrms 이하, 과도 응답이 50 µs 이하라 저잡음 바이어스와 부하 변동 시험에 적합합니다. 출력 채널 하나를 전자 부하로 전환하므로 별도 부하 장비를 줄입니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

1 mV / 0.1 mA

전압·전류 설정 분해능

≤350 µVrms

CH1·CH2 리플·잡음

≤50 µs

과도 응답 시간

CV · CC · CR

채널을 바꿔 쓰는 전자 부하 모드

특징

세밀한 출력 설정과
전원·부하 통합 시험

핵심 특징현장에서 달라지는 점
1 mV · 0.1 mA 설정 분해능미세한 바이어스 변화를 단계별로 인가하므로 소자의 동작 경계 전압을 정확하게 찾습니다.
CV·CC·CR 전자 부하 기능채널 하나로 DUT 출력을 받아 전원 회로의 부하 응답을 시험하므로 별도 전자 부하 장비를 줄입니다.
4.3인치 TFT 화면설정값과 측정값, 출력 파형을 한 화면에서 보며 이상 순간을 현장에서 확인합니다.
직렬·병렬 트래킹외부 배선 없이 CH1과 CH2를 묶어 전압 또는 전류 범위를 두 배로 넓힙니다.
시퀀스 출력과 레코더반복 전원 시험을 파형으로 자동 실행하고 출력 이력을 남겨 시험 재현성을 높입니다.
하드웨어 보호 회로OVP·OCP·OTP를 하드웨어로 차단하므로 DUT 단락이나 과전압 사고의 피해를 줄입니다.

전자 부하

전원 채널을
전자 부하로 전환

CH1과 CH2는 전원으로 사용하다가 CV·CC·CR 부하 모드로 바꿔 DUT 출력을 받습니다. CV 모드는 1.500~33.00 V, CC 모드는 0~3.200 A(GPP-1326은 0~6.200 A), CR 모드는 1 Ω~1 kΩ 범위이고, 표시 전력은 3 A 채널이 0~50.00 W, GPP-1326이 0~100.00 W입니다.

한 채널이 DUT에 전원을 공급하는 동안 다른 채널이 DUT의 출력 전류를 받으면 어댑터나 DC-DC 변환기의 부하 특성을 한 대로 시험합니다. 부하 모드에서는 OPP(과전력 보호)가 함께 작동합니다.

두 채널을 전원과 부하로 나눠 연결

한 채널로 DUT 전원을 인가하고 다른 채널의 입력 단자를 DUT 출력에 연결해 CC 또는 CR 모드를 설정합니다. 전류 설정은 1 mA 단위이므로 부하 단계를 촘촘하게 나눠 변환기 효율 곡선을 시험하세요.

채널 구성

채널 수와 전력별
모델 선택 기준

GPP-1326부터 GPP-4323까지는 32 V 채널을 기본으로 하고 CH3과 CH4의 구성이 모델마다 다릅니다. 385 W 모델은 CH1과 CH2에 30 V 6 A, 60 V 3 A, 36 V 5 A 중 하나를 두고 CH3은 1.8 V·2.5 V·3.3 V·5 V 5 A 출력입니다.

트래킹 운전에서는 CH1과 CH2를 직렬로 묶으면 0~64 V, 병렬로 묶으면 0~6 A를 출력하며 트래킹 오차는 마스터 기준 0.1 % + 10 mV 이하입니다. 직렬·병렬 운전의 리플·잡음은 1 mVrms 이하이므로 배선 변경 없이 전압 또는 전류 범위만 넓히세요.

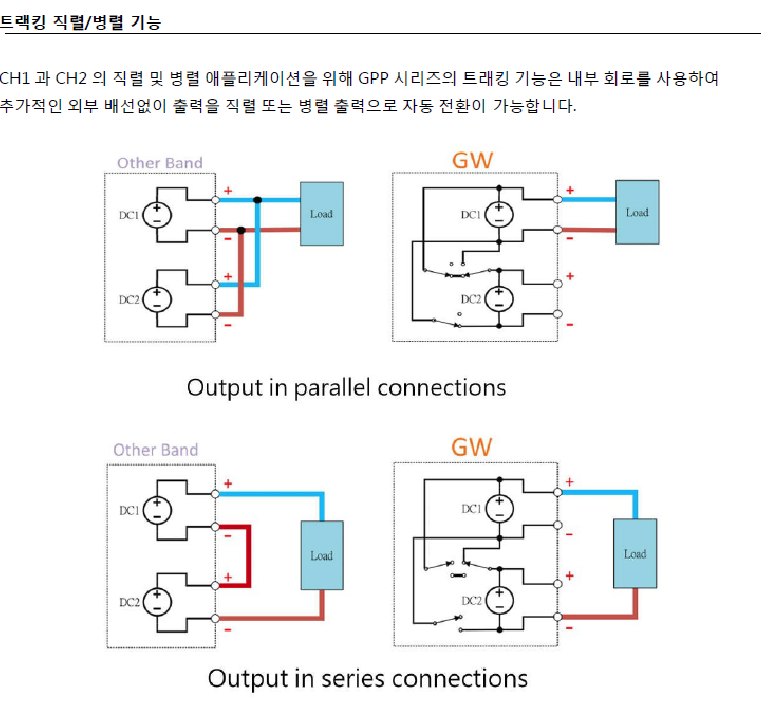

GWINSTEK GPP-Series - 채널 병렬 연결과 직렬 연결의 배선 구성도
채널 병렬 연결과 직렬 연결의 배선 구성도

시퀀스·기록

시퀀스 출력과
레코더 운용

시퀀스 출력은 내장 템플릿 파형 8종을 편집해 전원 반복 시험을 자동으로 실행하며, 지연·시퀀스·레코더·패널 설정은 각각 10세트까지 메모리에 저장됩니다. 레코더는 출력 값을 최소 1초 간격으로 기록해 시험 이력을 남깁니다.

사용 방법

GPP 시리즈
인터페이스 설정과 PC 제어

GPP 시리즈는 RS-232와 USB를 기본으로 갖추고, 공장 옵션 LAN을 고르면 웹 브라우저에서도 제어합니다. PC Software와 LabVIEW 드라이버로 채널을 제어하며, 원격 명령은 GPD-x303S 시리즈와 호환됩니다.

소프트웨어·도구하는 일
PC Software for GPP SeriesPC에서 채널 설정·출력 제어(NI VISA와 Runtime 2012 32-bit 먼저 설치)
GPP USB DriverUSB CDC 포트를 PC에서 인식
GPP LabVIEW DriverLabVIEW 2012 이상에서 자동 시험 구성
Python ExamplePython 스크립트 제어 예제(GPP-X323 등)
Browser Web ControlLAN 옵션 모델에서 브라우저로 제어·설정 변경

처음 연결하는 순서

순서할 일
1NI VISA와 Runtime 2012(32-bit)를 먼저 설치하고 GPP USB Driver와 PC Software를 설치하세요.
2USB 케이블(GTL-246)로 후면 USB 포트와 PC를 연결합니다.
3본체에서 System → F1 (Interface) → F2 (USB)를 선택하세요. RS-232를 쓰려면 전원을 끈 상태에서 케이블을 연결한 뒤 F1 (RS-232)을 고릅니다.
4PC에서 *IDN?을 보내 모델명과 펌웨어 버전이 돌아오는지 확인합니다. 첫 명령이 성공하면 상태 표시줄 아이콘이 흰색으로 바뀌고 전면 키가 잠깁니다.
5LAN 옵션 모델은 System → F1 (Interface) → F4 (LAN)에서 F1 (Config) → F1 (DHCP)로 주소를 받고, 브라우저에 IP 주소를 입력해 웹 화면에 접속하세요.
6패널 조작으로 돌아가려면 F6을 길게 누릅니다.

GPP 시리즈 명령 예시

명령하는 일
*IDN?제조사·모델·일련번호·펌웨어 버전 조회
:SYSTem:BEEPer:STATe {0|1|OFF|ON}버저 켜기·끄기 설정
:SYSTem:BEEPer:STATe?버저 설정 상태 조회

원격 제어는 한 번에 한 인터페이스로만 합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

RS-232는 전원을 켠 채 연결하면 안 되며, USB와 LAN은 동작 중에 케이블을 꽂고 뺄 수 있습니다. RS-232 기본 설정은 115200 bps, 8 데이터 비트, 패리티 없음, 1 정지 비트입니다.

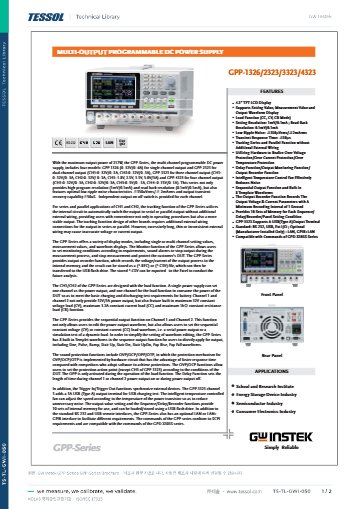

사양

217 W · 385 W
모델별 출력 사양

항목GPP-1326GPP-2323GPP-3323GPP-4323
출력 채널 수1234
CH10~32 V / 0~6 A0~32 V / 0~3 A0~32 V / 0~3 A0~32 V / 0~3 A
CH2해당 없음0~32 V / 0~3 A0~32 V / 0~3 A0~32 V / 0~3 A
CH3해당 없음해당 없음1.8 / 2.5 / 3.3 / 5.0 V 고정 / 5 A0~5 V / 0~1 A
CH4해당 없음해당 없음해당 없음0~15 V / 0~1 A
USB-A 출력미지원미지원1.8 / 2.5 / 3.3 / 5.0 V ±0.35 V / 3 A미지원
CC 모드 설정 범위0 ~ 6.200 A0 ~ 3.200 A0 ~ 3.200 A0 ~ 3.200 A
부하 모드 표시 전력0 ~ 100.00 W0 ~ 50.00 W0 ~ 50.00 W0 ~ 50.00 W
기본 테스트 리드GTL-104A 1개, GTL-105A 1개GTL-104A 2개GTL-104A 3개GTL-104A 2개, GTL-105A 2개
최대 출력 전력217 W급217 W급217 W급217 W급
항목GPP-3060GPP-6030GPP-3650
출력 채널 수333
최대 전력385 W385 W385 W
CH10~30 V / 0~6 A0~60 V / 0~3 A0~36 V / 0~5 A
CH20~30 V / 0~6 A0~60 V / 0~3 A0~36 V / 0~5 A
CH31.8 / 2.5 / 3.3 / 5 V / 5 A1.8 / 2.5 / 3.3 / 5 V / 5 A1.8 / 2.5 / 3.3 / 5 V / 5 A
리플·잡음≤1 mVrms / ≤2 mArms≤1 mVrms / ≤2 mArms≤1 mVrms / ≤2 mArms
과도 응답≤100 µs≤100 µs≤100 µs
기본 테스트 리드GTL-104A 3개GTL-104A 3개GTL-104A 3개

시리즈 공통 사양

항목사양
리플·잡음 (217 W 모델 CH1 · CH2)≤350 µVrms / ≤2 mArms
과도 응답 (217 W 모델)≤50 µs
설정·리드백 정확도전압 ≤±(0.03 % + 10 mV), 전류 ≤±(0.30 % + 10 mA)
분해능설정 1 mV / 0.1 mA, 리드백 0.1 mV / 0.1 mA
라인 변동률 (CV)≤0.01 % + 3 mV
부하 변동률 (CV)≤0.01 % + 3 mV (정격 3 A 이하), ≤0.02 % + 5 mV (정격 3 A 초과)
CC 라인·부하 변동률≤0.2 % + 3 mA
온도 계수≤300 ppm/℃
CV 부하 모드설정 범위 1.500 ~ 33.00 V, 분해능 10 mV, 설정·읽기 정확도 ≤0.1 % + 30 mV
CC 부하 모드분해능 1 mA, 설정·읽기 정확도 ≤0.3 % + 10 mA
CR 부하 모드1 Ω ~ 1 kΩ, 분해능 1 Ω, 정확도 ≤0.3 % + 1 Ω (전압 0.1 V 이상, 전류 0.1 A 이상)
트래킹 운전 (CH1 · CH2)직렬 0 ~ 64 V, 병렬 0 ~ 6 A, 트래킹 오차 ≤0.1 % + 10 mV (마스터 기준, 0 ~ 32 V 무부하)
병렬·직렬 변동률병렬 라인 ≤0.01 % + 3 mV, 직렬 라인 ≤0.01 % + 5 mV
GPP-3323 CH3출력 ±5 %, 라인 변동률 ≤3 mV, 부하 변동률 ≤5 mV, 리플·잡음 2 mVrms, 과도 복구 100 µs
보호하드웨어 OVP · OCP · OTP, 부하 모드 OPP
기능템플릿 파형 8종 시퀀스 출력, 레코더(최소 1초 간격), 지연, 각 10세트 메모리

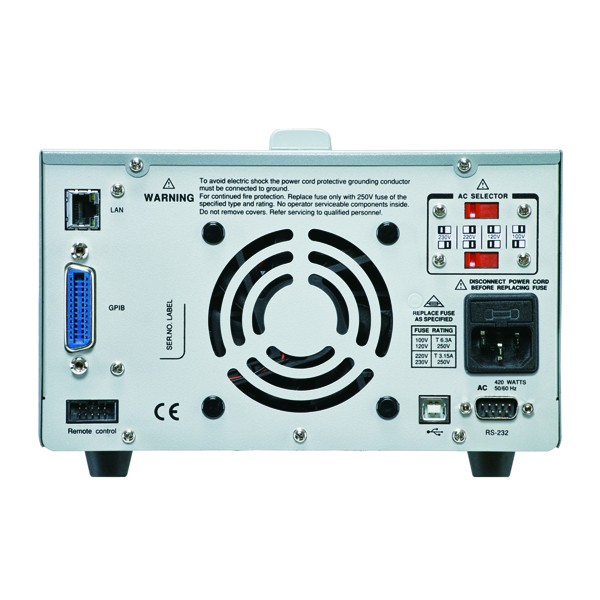

인터페이스RS-232, USB, Ext I/O (217 W 모델은 LAN 또는 GPIB+LAN 공장 옵션, 385 W 모델은 GPIB 공장 옵션)
명령 호환GPD-x303S 시리즈와 호환
디스플레이4.3인치 TFT LCD
설정 저장10세트
절연 저항섀시-단자 20 MΩ 이상, 섀시-AC 코드 30 MΩ 이상 (DC 500 V)
동작 환경0 ~ 40 ℃, 80 % RH 이하
보관 환경-10 ~ 70 ℃, 70 % RH 이하
AC 입력AC 100 · 120 · 220 · 230 V ±10 %, 50/60 Hz
외형 치수 / 무게 (217 W)213(W) × 145(H) × 312(D) mm / 약 7.5 kg
외형 치수 / 무게 (385 W)213(W) × 145(H) × 362(D) mm / 약 10 kg

활용 분야

전원과 부하 시험이
필요한 현장

  • 전자 제품 전원 회로 시험 — 한 채널로 DUT에 전원을 공급하고 다른 채널로 출력을 받아 부하 응답을 시험합니다.
  • 센서·모듈 개발 — 채널별로 다른 전압을 인가해 보드 바이어스와 부하 조건을 설정합니다.
  • 반복 전원 시험 — 시퀀스 파형으로 전원 인가 순서를 자동화합니다.
  • 교육·실습 — 전원과 전자 부하를 한 장비로 가르치는 실험 장비로 사용합니다.

선택 가이드

채널 수와 전력별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유

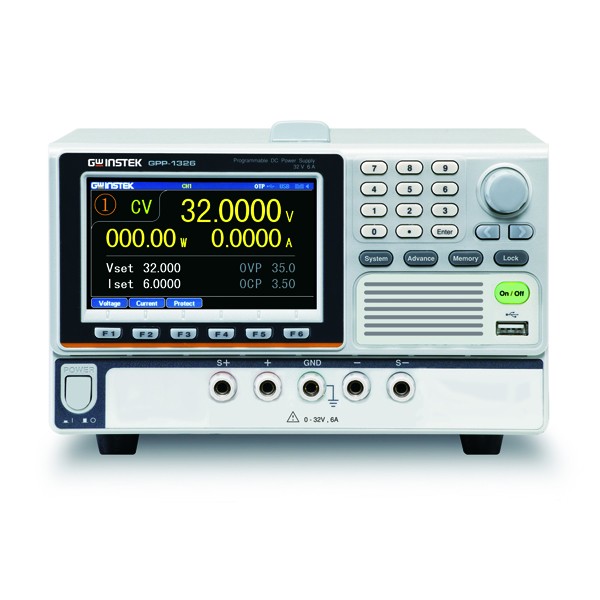

채널 하나에 6 A가 필요할 때GPP-13260~32 V / 0~6 A 단일 채널이며 CC 부하 범위가 6.2 A까지 늘어납니다.
같은 사양 채널 두 개로 직렬·병렬 운전할 때GPP-232332 V 3 A 채널 2개를 트래킹으로 묶습니다.
논리 회로용 고정 전압이 함께 필요할 때GPP-3323CH3에 1.8·2.5·3.3·5.0 V 고정 출력과 USB-A 출력을 갖춥니다.

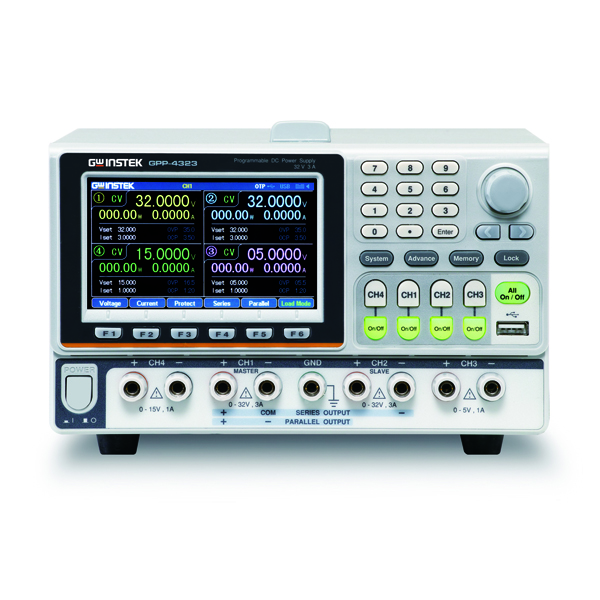

4개 전압을 동시에 인가할 때GPP-43235 V와 15 V 보조 채널이 더해집니다.
채널당 전압·전류를 키워야 할 때GPP-3060 · 6030 · 36503채널이며 30 V 6 A, 60 V 3 A, 36 V 5 A 중에서 고릅니다.

구성·옵션

기본 구성품과
옵션

  • 기본 구성품 — 전원 코드와 모델별 테스트 리드(GTL-104A, GTL-105A)가 들어 있습니다.
  • USB 케이블 GTL-246 — PC 연결용 선택 사양입니다.
  • 랙 마운트 키트 GRA-449-E(EIA), GRA-449-J(JIS) — 3U 19인치 랙 설치용입니다.
  • 인터페이스 옵션 — LAN 또는 GPIB+LAN은 공장 설치 옵션입니다.
