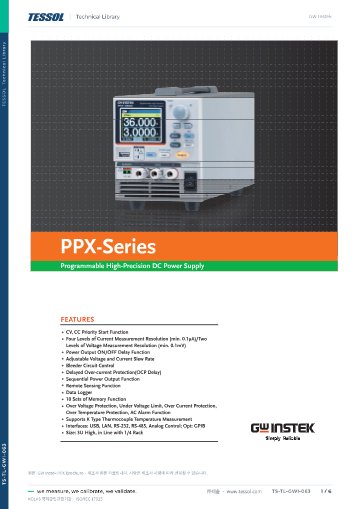

제품 자료: 카탈로그

데이터시트

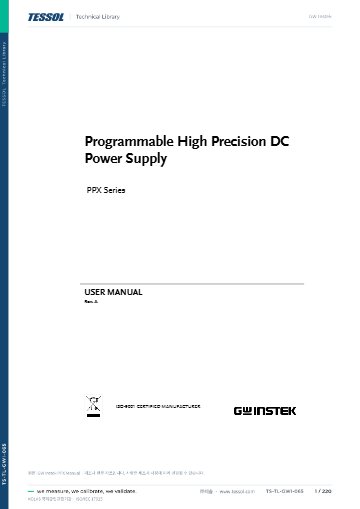

사용 설명서

사용 설명서

사용 설명서

종합 카달로그

제품문의 구매하기

아주 작은 대기 전류까지
읽는 저잡음 리니어 전원

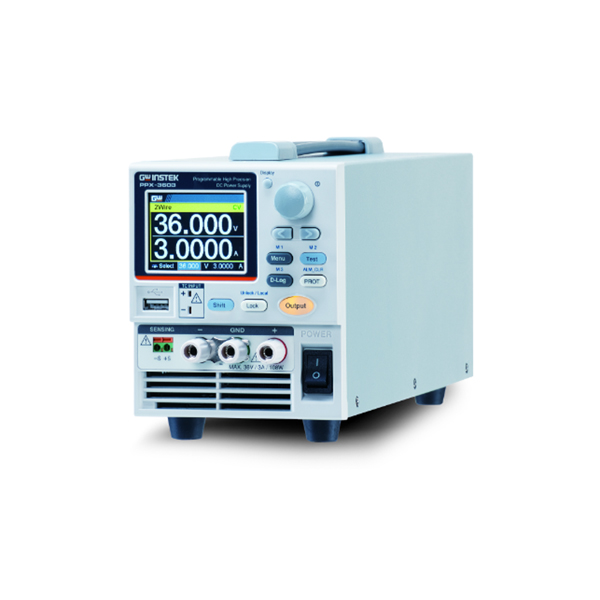

GW Instek PPX 시리즈 프로그래머블 고정밀 DC 전원공급기

견적 받기

GW Instek PPX 시리즈는 단일 채널 프로그래머블 고정밀 리니어 DC 전원공급기(Precision Linear DC Power Supply) 6개 모델로 구성됩니다. 0.35 mVrms부터의 저잡음과 50 µs 미만 과도 응답을 유지하면서 전류를 0.1 µA 분해능으로 측정하며, 센서와 저전력 기기의 시험에 사용합니다.

전류 측정 레인지를 4단계로 나누므로 웨어러블과 IoT 기기의 대기 전류처럼 아주 작은 값도 전원 하나로 읽습니다. 3U 1/4 랙 폭이라 한 랙에 4대를 설치할 수 있습니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

0.35 mVrms

CV 리플, 5 Hz~1 MHz 기준

< 50 µs

과도 응답 시간

0.1 µA

전류 측정 최소 분해능

3U 1/4 랙

소형 폭 본체

특징

저잡음 전원에
미세 전류 측정을 더함

핵심 특징	현장에서 달라지는 점
저잡음 리니어 출력	아날로그 센서와 저전력 회로의 바이어스에 섞이는 전원 잡음을 줄여 측정 데이터 편차를 낮춥니다.
50 µs 미만 과도 응답	부하 전류가 갑자기 바뀌어도 출력 전압이 빠르게 복귀해 순간 부하 시험의 왜곡을 줄입니다.
4단계 전류 측정 레인지	최소 0.1 µA까지 읽어 대기 전류와 동작 전류를 전원 하나로 구분해 측정합니다.
데이터 로거와 K형 열전대 입력	측정값을 USB 메모리에 기록하고 DUT 온도를 함께 남겨 번인 시험 이력을 관리합니다.
CC/CV 우선 시작과 시퀀스	돌입 전류가 큰 부하를 보호하고 순차 출력으로 번인 시험을 자동화합니다.
3U 1/4 랙 폭	한 랙에 4대를 설치하므로 다중 DUT 시험대의 설치 면적을 줄입니다.

미세 전류

대기 전류까지 읽는
측정 구성

전류 측정은 4단계 레인지로 나뉘고 가장 낮은 레인지의 분해능이 0.1 µA이며, 전압 측정은 2단계로 최소 0.1 mV까지 읽습니다. 센서와 웨어러블 기기의 대기 전류 시험에서는 가장 낮은 레인지를 사용하세요.

블리더 회로 제어는 출력 OFF 뒤 잔류 전압이 빠지는 속도를 조절하고, OCP 지연은 순간적인 돌입 전류로 보호 회로가 불필요하게 동작하는 일을 막습니다. 리모트 센싱은 선당 1 V(PPX-10H01은 3 V)까지 배선 전압 강하를 보상합니다.

데이터 로거와 K형 열전대로 번인 이력 기록

USB 메모리를 전면에 꽂아 전압·전류 측정값을 자동 기록하고, K형 열전대를 GTL-205A 어댑터로 연결해 DUT 온도를 같은 시간 축에 남깁니다. 번인 시험 전에 로깅 주기와 시퀀스를 먼저 설정하세요.

랙 설치

1/4 랙 폭
다중 설치 구성

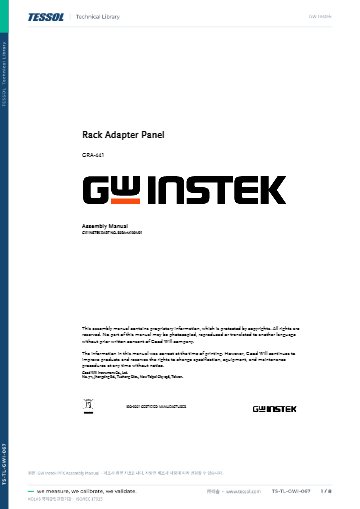

PPX 4대를 3U 높이 한 단에 나란히 설치하려면 랙 마운트 키트 GRA-441-E(EIA) 또는 GRA-441-J(JIS)를 사용합니다. RS-485 슬레이브 케이블 GTL-262로 여러 대를 한 줄에 묶어 제어하세요.

사용 방법

PPX 시리즈
USB·LAN·RS-485 연결과 SCPI 명령

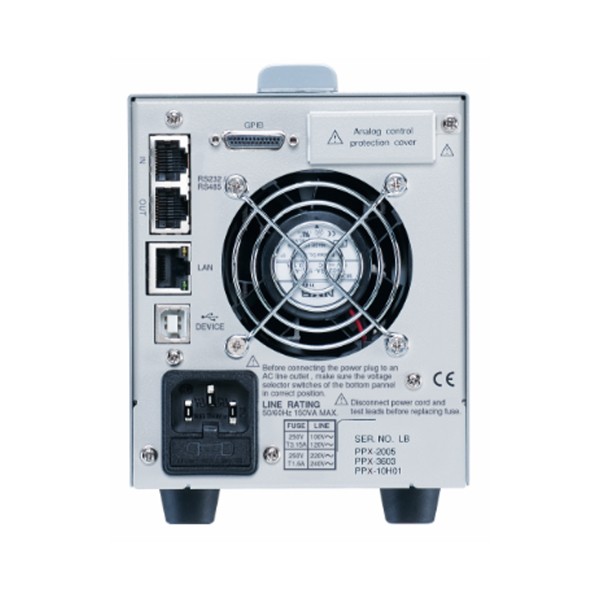

PPX 시리즈는 후면 USB(Type B, USB CDC), LAN, RS-232, RS-485와 아날로그 제어가 기본이고 GPIB는 공장 옵션(PPX-G)입니다. LAN에서는 웹 서버로 브라우저 제어를 하고 2268번 소켓 포트로 SCPI 명령을 보냅니다.

소프트웨어·도구	하는 일

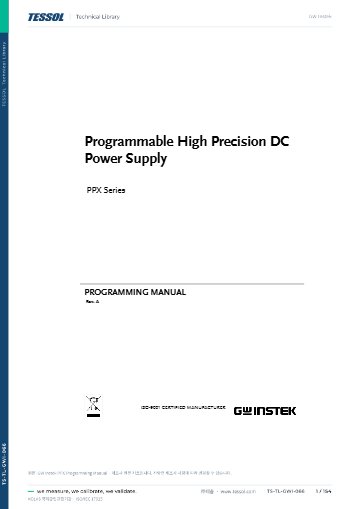

PPX Programming Manual	인터페이스 설정과 SCPI 명령 설명
USB Driver	후면 USB 포트를 PC의 가상 COM 포트로 인식
LabVIEW Driver	LabVIEW에서 출력 설정과 측정값 읽기
웹 브라우저(내장 웹 서버)	LAN으로 상태 감시와 제어

처음 연결하는 순서

순서	할 일
1	USB 케이블 GTL-246으로 후면 USB B 포트와 PC를 연결합니다.
2	Menu 버튼으로 메뉴 화면을 열어 USB 설정을 Auto 또는 Full로 정하고, Remote Control 표시가 나타나는지 확인하세요.
3	LAN을 쓸 경우 DHCP와 Web Server 설정을 켠 뒤 브라우저에 IP 주소를 입력해 접속합니다.
4	소켓으로 제어할 때는 DHCP를 끄고 IP 주소·서브넷·게이트웨이·DNS를 직접 입력한 다음 2268번 포트로 연결하세요.
5	RS-232나 RS-485를 쓸 경우 GTL-259(RS232) 또는 GTL-260(RS485)을 Remote IN 포트에 연결하고 Mode, Baud Rate, Data Bits, Parity, Stop Bits를 PC와 같게 맞춥니다.
6	*IDN?을 보내 GW-INSTEK,PPX-10H01,TW123456,V0.A4 형식의 응답을 확인하세요.

PPX SCPI 명령 예시

명령	하는 일
*IDN?	제조사, 모델, 일련번호, 펌웨어 버전 조회
APPL MIN, MIN	전압과 전류를 최솟값으로 설정
SOUR:VOLT:LEV:IMM:AMPL 10	출력 전압을 10 V로 설정
SOUR:CURR:LEV:IMM:AMPL?	설정된 전류 값(A) 조회
:MEASure[:SCALar]:ALL[:DC]?	출력 측정값을 한 번에 조회

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Manual을 함께 확인하세요.

RS-485로 여러 대를 묶을 때는 장비마다 Address를 다르게 정합니다. RS232 Mode에서는 Address 항목을 지정할 수 없습니다.

사양

6개 모델 출력과
정밀도 사양

항목	PPX-1005	PPX-2002	PPX-2005	PPX-3601	PPX-3603	PPX-10H01
출력 전압	0 ~ 10 V	0 ~ 20 V	0 ~ 20 V	0 ~ 36 V	0 ~ 36 V	0 ~ 100 V
출력 전류	0 ~ 5 A	0 ~ 2 A	0 ~ 5 A	0 ~ 1 A	0 ~ 3 A	0 ~ 1 A
출력 전력	50 W	40 W	100 W	36 W	108 W	100 W
CV 리플 rms (5 Hz~1 MHz)	0.35 mVrms	0.5 mVrms	0.5 mVrms	0.8 mVrms	0.8 mVrms	1.2 mVrms
전압 설정 정확도 (23 ± 5 ℃)	±(0.03 % + 3 mV)	±(0.03 % + 5 mV)	±(0.03 % + 5 mV)	±(0.03 % + 8 mV)	±(0.03 % + 8 mV)	±(0.03 % + 20 mV)
전류 설정 정확도 (23 ± 5 ℃)	±(0.05 % + 3.0 mA)	±(0.05 % + 1.0 mA)	±(0.05 % + 3.0 mA)	±(0.05 % + 0.5 mA)	±(0.05 % + 1.5 mA)	±(0.05 % + 1.0 mA)
CV 라인 변동률	±(0.01 % + 1 mV)	±(0.01 % + 1 mV)	±(0.01 % + 1 mV)	±(0.01 % + 3 mV)	±(0.01 % + 3 mV)	±(0.01 % + 7 mV)
CV 부하 변동률	±(0.01 % + 2 mV)	±(0.01 % + 2 mV)	±(0.01 % + 3 mV)	±(0.01 % + 3 mV)	±(0.01 % + 4 mV)	±(0.01 % + 7 mV)
CC 라인 · 부하 변동률	±(0.02 % + 250 µA)	±(0.02 % + 100 µA)	±(0.02 % + 250 µA)	±(0.02 % + 50 µA)	±(0.02 % + 150 µA)	±(0.02 % + 50 µA)
CC 리플 rms	2 mArms	1 mArms	2 mArms	0.4 mArms	1 mArms	1 mArms
기본 테스트 리드	GTL-104A (1 m, 10 A)	GTL-105A (1 m, 3 A)	GTL-104A (1 m, 10 A)	GTL-105A (1 m, 3 A)	GTL-104A (1 m, 10 A)	GTL-203A (1 m, 3 A, 유럽형 잭)

시리즈 공통 사양

항목	사양
CV 리플 p-p	< 6 ~ 15 mV (10 Hz ~ 20 MHz, 모델별)
과도 응답	< 50 µs
측정 분해능	전류 4단계 (최소 0.1 µA), 전압 2단계 (최소 0.1 mV)
온도 계수 (TYP.)	전압 100 ppm/℃, 전류 200 ppm/℃
리모트 센싱	선당 보상 1 V (PPX-10H01은 3 V)
보호	OVP, UVL, OCP(OCP 지연), OTP, AC 경보
기능	CC/CV 우선 시작, 출력 ON/OFF 지연, 슬루율 제어, 블리더 제어, 시퀀스 출력, 데이터 로거(USB 저장), 10세트 메모리
온도 입력	K형 열전대 입력 (GTL-205A 어댑터)
인터페이스	USB, LAN, RS-232, RS-485, 아날로그 제어 기본 / GPIB 옵션(PPX-G, 공장 설치)
크기	3U 높이, 1/4 랙 폭

활용 분야

저전력 기기를
정밀하게 시험하는 현장

센서·웨어러블 기기 — 대기 전류를 0.1 µA 분해능으로 측정합니다.
IoT 장치 — 저전력 소비 특성을 전원 한 대로 시험합니다.
번인 시험과 순차 전원 시험 — 시퀀스 출력과 데이터 로거로 장시간 시험을 자동화합니다.
전자 부품 바이어스 — 저잡음 출력으로 아날로그 회로의 전원을 공급합니다.

선택 가이드

PPX 모델의
전압·전류별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
10 V 이하 회로에 5 A가 필요할 때	PPX-1005	리플이 6개 모델 중 가장 낮은 0.35 mVrms입니다.
20 V급 전압이 필요할 때	PPX-2002 · PPX-2005	2 A(40 W)와 5 A(100 W) 중에서 고릅니다.
36 V급 전압이 필요할 때	PPX-3601 · PPX-3603	1 A(36 W)와 3 A(108 W) 중에서 고릅니다.

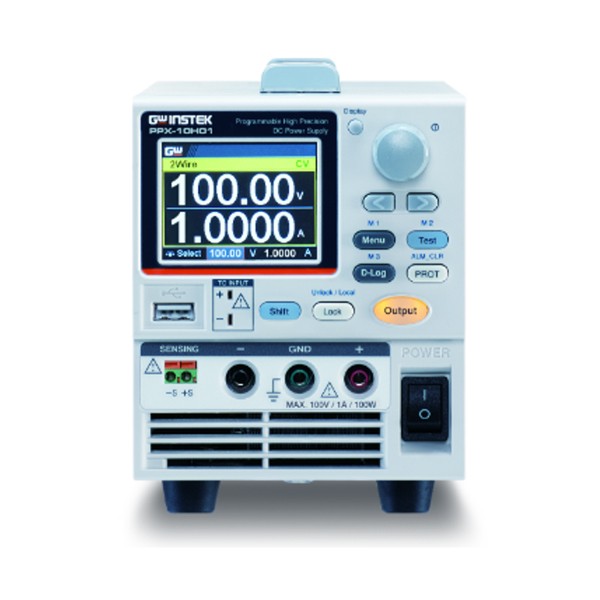

100 V까지 필요할 때	PPX-10H01	100 V / 1 A, 100 W 출력입니다.
싱크 전류와 2채널이 필요할 때	PPH-15xxD	2채널 고정밀 모델이며 싱크 전류와 배터리 시뮬레이션을 갖춥니다.

구성·옵션

리드와 통신
액세서리

구성품	내용
기본 구성	전원 코드 1개, 테스트 리드 1개(모델별 GTL-104A 또는 GTL-105A)
테스트 리드	GTL-104A(1 m, 10 A), GTL-105A(1 m, 3 A), 유럽형 잭용 GTL-204A·GTL-203A, 접지선 GTL-201A
통신 케이블	GTL-258(GPIB), GTL-259(RS-232 DB9-RJ45), GTL-260(RS-485), GTL-262(RS-485 슬레이브), GTL-246(USB)
온도 프로브	GTL-205A K형 열전대 어댑터(약 1000 mm)
랙 마운트 키트	GRA-441-E(EIA), GRA-441-J(JIS)
공장 설치 옵션	PPX-G GPIB 인터페이스

PPX와 함께 보는
DC 전원공급기

PPH-15xxD와 PPX는 무엇이 다릅니까?
PPX는 단일 채널 저잡음 리니어이고 PPH-15xxD는 2채널에 싱크 전류와 배터리 시뮬레이션을 갖춘 모델입니다. 대기 전류 측정과 낮은 잡음이 우선이면 PPX를 선택하세요.
PPX에서 100 V까지 필요하면 어떤 모델입니까?
PPX-10H01입니다. 100 V / 1 A, 100 W 출력이며 리모트 센싱 보상이 선당 3 V입니다.
PPX는 측정 기록을 어디에 저장합니까?
USB 메모리에 저장됩니다. 데이터 로거가 전압·전류 측정값을 자동으로 기록하고 K형 열전대 온도도 함께 남깁니다.
PPX 시리즈로 돌입 전류가 큰 부하를 보호할 수 있습니까?
네, 보호할 수 있습니다. CC/CV 우선 시작으로 CC부터 켜고 OCP 지연을 설정하면 순간 돌입 전류에 보호 회로가 불필요하게 동작하지 않습니다.
