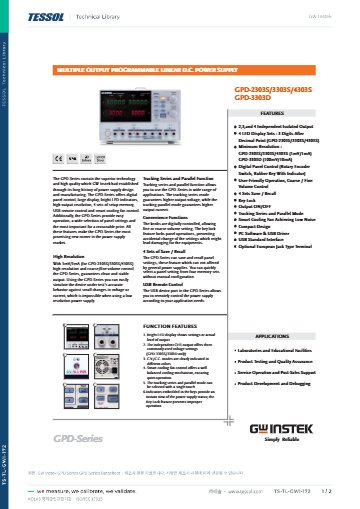

제품 자료: 데이터시트

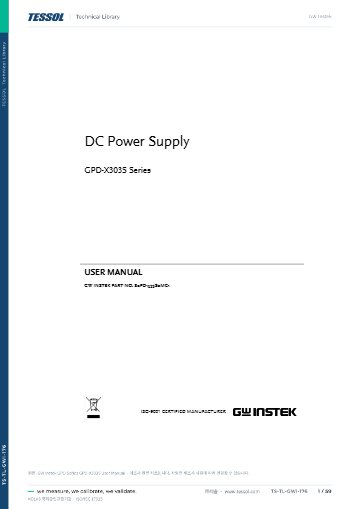

사용 설명서

사용 설명서(영문)

종합 카달로그

제품문의 구매하기

절연 채널 2~4개를 PC로
제어하는 리니어 전원공급기

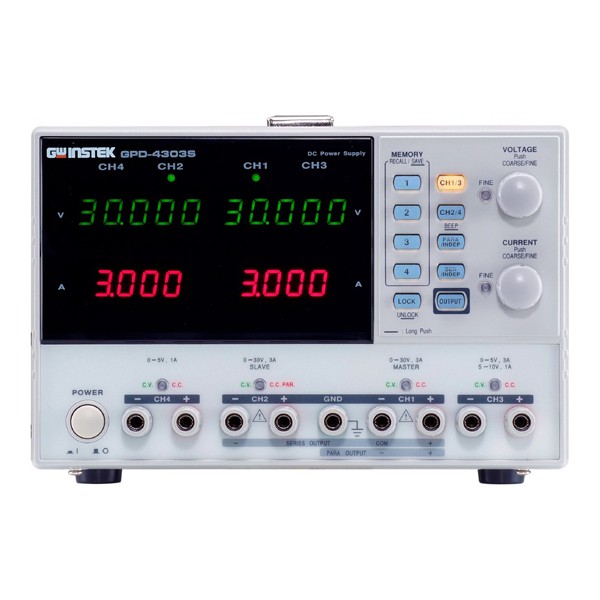

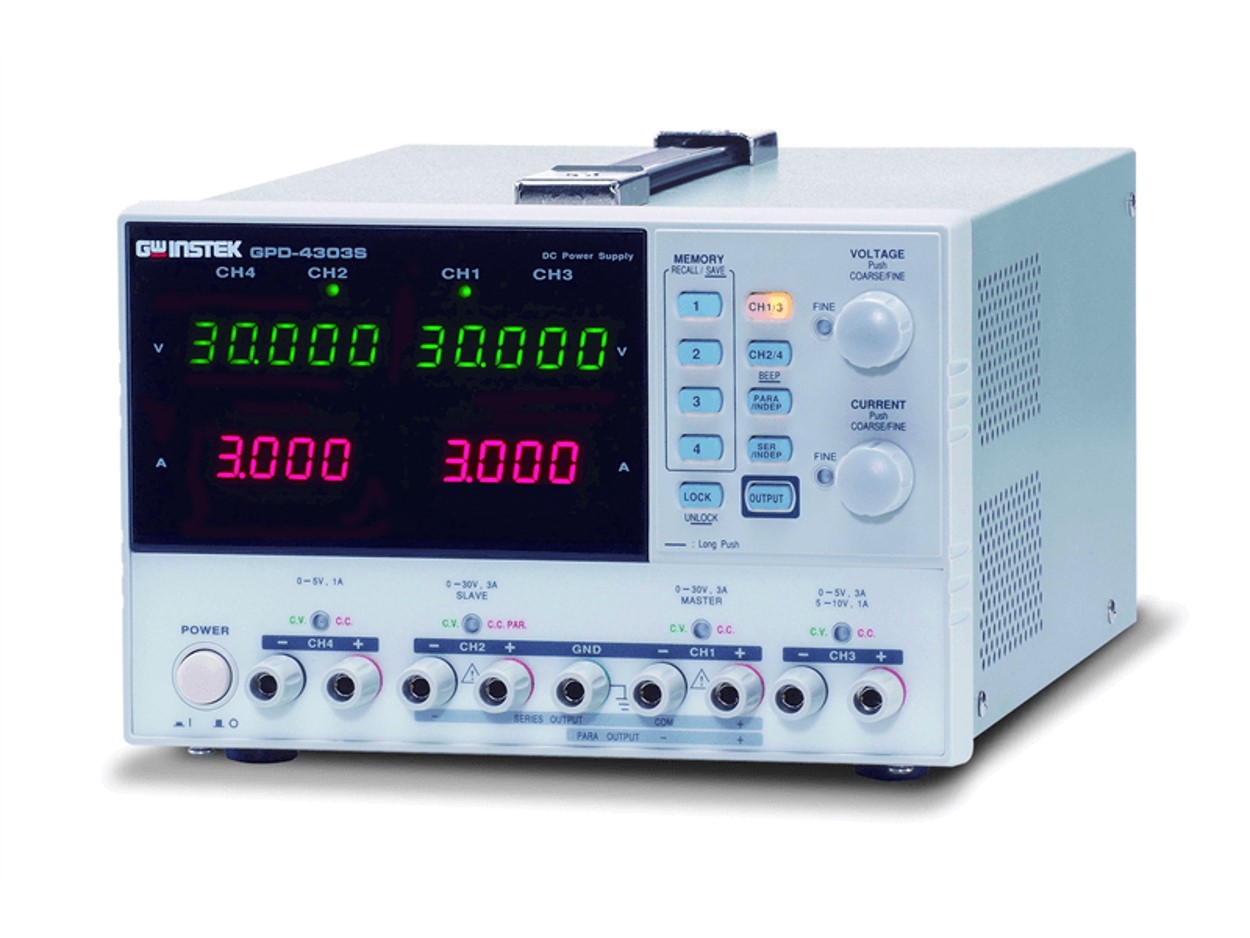

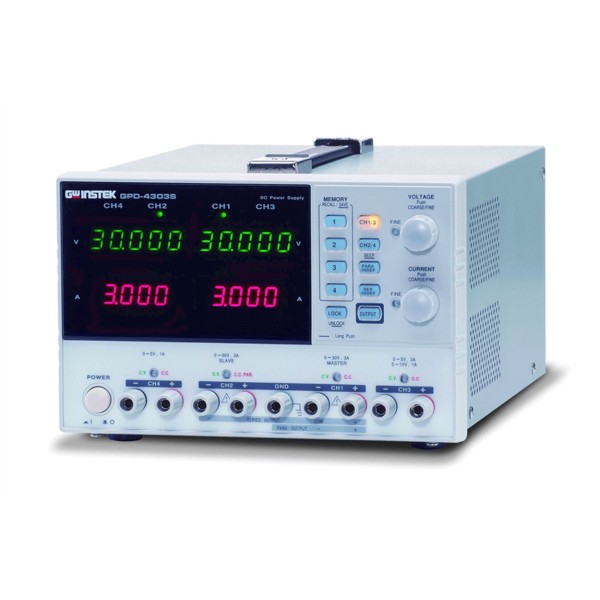

GW Instek GPD 시리즈 다출력 프로그래머블 리니어 DC 전원공급기

견적 받기

GW Instek GPD 시리즈는 30 V/3 A 절연 채널 2~4개를 갖춘 다출력 프로그래머블 리니어 DC 전원공급기(다채널 벤치 전원)입니다. 2채널 GPD-2303S, 3채널 GPD-3303S·3303D, 4채널 GPD-4303S로 구성되며 USB 인터페이스와 PC 소프트웨어로 제어합니다.

S 모델은 1 mV·1 mA 분해능으로 값을 설정해 정밀한 바이어스 시험에 대응하고, D 모델은 100 mV·10 mA 표시로 기초 실습에 알맞습니다. 두 계열 모두 CV 리플이 1 mVrms 이하로 낮습니다. 이 다채널 전원은 (주)테솔이 국내에 공식 공급합니다.

1 mV · 1 mA

S 모델 설정 분해능

2–4 채널

독립 절연 출력 구성

USB

PC 제어 인터페이스

≤ 300 ppm/°C

온도 계수

특징

채널 독립과
PC 제어를 함께

핵심 특징	현장에서 달라지는 점
채널별 절연 출력	채널이 서로 절연되어 있어 직렬 연결이나 양전원 구성에서 기준 전위를 자유롭게 잡습니다.
트래킹과 직렬·병렬	버튼 하나로 두 채널을 묶어 전압이나 전류 범위를 넓힙니다.
S 모델 1 mV·1 mA 분해능	미세한 바이어스 전압과 전류 한계를 정밀하게 맞춰 특성 측정의 재현성을 높입니다.
USB 제어	PC 소프트웨어와 LabVIEW 드라이버로 전압·전류를 기록하고 시험 조건을 바꿉니다.
4세트 저장·호출과 키 잠금	자주 사용하는 설정을 불러오고 패널을 잠가 시험 중 설정이 바뀌는 사고를 막습니다.
CV·CC 색상 표시와 팬 제어	동작 모드를 색으로 구분하고 부하에 맞춰 팬 속도를 조정해 조용히 운전합니다.

S·D 모델

분해능과 정확도가
달라지는 지점

GPD-2303S, 3303S, 4303S는 전압 1 mV, 전류 1 mA 분해능이고 설정·리드백 정확도가 전압 ±(0.03 % 읽음값 + 10 digit), 전류 ±(0.3 % 읽음값 + 10 digit)입니다. GPD-3303D는 같은 3채널 구성에 분해능이 100 mV, 10 mA이고 정확도가 ±(0.5 % 읽음값 + 2 digit)로, 정밀 설정이 필요하면 S 모델을, 기초 실습이면 D 모델을 고르세요.

채널 수는 시험 회로의 전원 레일 수로 결정

시험 회로에 필요한 전원 레일 수를 세어 두면 채널 수가 정해집니다. 고정 출력 채널이 있는 모델은 로직 전원을 따로 확보하는 데 유리합니다.

사용 방법

GPD 시리즈
USB 원격 제어와 명령 예시

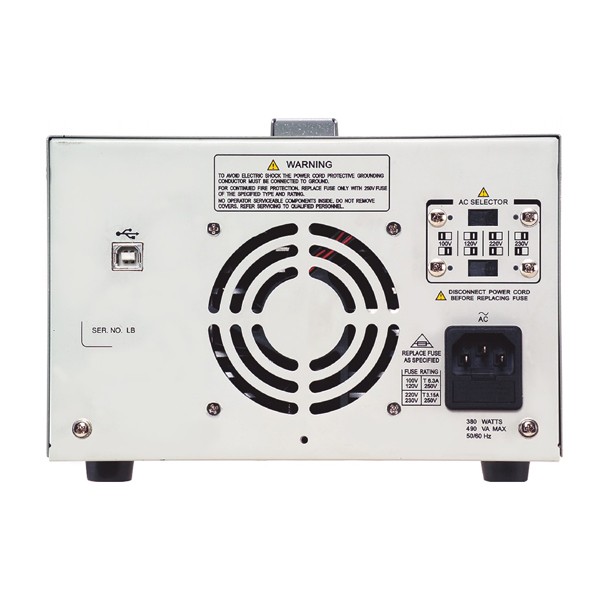

GPD 시리즈는 후면 USB 포트로 PC에 연결하고 GPD-Series PC Software나 LabVIEW 드라이버로 전압·전류를 설정하고 기록합니다. 시리얼 터미널에서 VSET·ISET 같은 텍스트 명령을 직접 보내 자동 시험을 구성할 수도 있습니다.

소프트웨어·도구	하는 일
GPD-Series PC Software	PC에서 채널별 전압·전류 설정과 출력 제어
USB Driver	USB 포트를 PC의 COM 포트로 인식(Vista·Win10 지원)
GPDx303 LabVIEW Driver	LabVIEW 2009 기반 시험 프로그램에서 제어
GPD series access program	VBA 예제 프로그램, 데이터 기록 포함

처음 연결하는 순서

순서	할 일
1	PC에 USB Driver와 GPD-Series PC Software를 설치하세요.
2	USB 케이블(GTL-246)로 후면 USB 포트와 PC를 연결하면 자동으로 연결되고 패널에 USB…YES가 표시되며 전면 키가 잠깁니다.
3	터미널 프로그램(MTTTY 등)에서 COM 포트를 9600 bps, 패리티 없음, 8 데이터 비트, 1 정지 비트, 흐름 제어 없음으로 설정하세요.
4	*IDN?을 보내 제조사·모델·일련번호·펌웨어 버전이 돌아오는지 확인합니다.
5	VSET1, ISET1로 CH1 값을 정하고 OUT1로 출력을 켠 뒤 VOUT1?, IOUT1?로 실제 출력을 읽으세요.
6	시험이 끝나면 LOCAL 명령을 보내거나 LOCK 키를 눌러 패널 조작으로 돌아갑니다.

GPD-X303S 원격 명령 예시

명령	하는 일
*IDN?	제조사·모델·일련번호·펌웨어 버전 조회
VSET1:20.345	CH1 출력 전압을 20.345 V로 설정
ISET1:2.234	CH1 전류 한계를 2.234 A로 설정
OUT1	출력 켜기
VOUT1?	CH1 실제 출력 전압 조회
TRACK0	독립 모드 선택(1 직렬, 2 병렬)

GPD-3303D는 VSET1:20.3, ISET1:2.23처럼 소수 자릿수가 적습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

GPD-X303S는 9600·57600·115200 bps를 지원하며 BAUD 명령으로 바꿀 수 있습니다. 응답 시간은 115200 bps에서 최소 10 ms이고 통신 속도가 낮을수록 길어지므로, 빠른 반복 측정에는 115200 bps로 맞추세요. GPD-3303D는 9600 bps로 연결합니다.

사양

4개 모델
채널·정밀도 비교

항목	GPD-2303S	GPD-3303S	GPD-4303S	GPD-3303D
채널 수	2채널	3채널	4채널	3채널
정격 출력 전력	180 W	195 W	200 W	해당 없음
CH1 · CH2	0–30 V / 0–3 A × 2	0–30 V / 0–3 A × 2	0–30 V / 0–3 A × 2	0–30 V / 0–3 A × 2
CH3	해당 없음	2.5 / 3.3 / 5.0 V, 3 A 고정	0–5 V / 3 A 또는 5–10 V / 1 A	2.5 / 3.3 / 5.0 V, 3 A 고정
CH4	해당 없음	해당 없음	0–5 V / 1 A	해당 없음
분해능 (전압 / 전류)	1 mV / 1 mA	1 mV / 1 mA	1 mV / 1 mA	100 mV / 10 mA
설정·리드백 정확도	전압 ±(0.03 % 읽음값 + 10 digit), 전류 ±(0.3 % 읽음값 + 10 digit)	전압 ±(0.03 % 읽음값 + 10 digit), 전류 ±(0.3 % 읽음값 + 10 digit)	전압 ±(0.03 % 읽음값 + 10 digit), 전류 ±(0.3 % 읽음값 + 10 digit)	±(0.5 % 읽음값 + 2 digit)
기본 테스트 리드	GTL-104A × 2, GTL-201A × 1	GTL-104A × 2, GTL-105A × 1, GTL-201A × 1	GTL-104A × 2, GTL-105A × 2, GTL-201A × 1	GTL-104A × 2, GTL-105A × 1, GTL-201A × 1

시리즈 공통 사양

항목	사양
동작 형태	다채널 절연 프로그래머블 리니어 DC 전원
CV 입력 조정률	0.01 % + 3 mV
CV 부하 조정률	0.01 % + 3 mV (≤ 3 A), 0.02 % + 5 mV (> 3 A)
CC 입력·부하 조정률	≤ 0.2 % + 3 mA
CV 리플·잡음	≤ 1 mVrms (5 Hz–1 MHz)
CC 리플 전류	3 mArms
복귀 시간	100 µs (50 % 부하 변화, 최소 0.5 A)
온도 계수	≤ 300 ppm/°C
트래킹	직렬·병렬 트래킹, 오차 0.1 % ± 10 mV, 저전압 0–9.99 V 구간 ≤ 0.5 % + 30 mV (무부하)
고정 출력 (CH3)	2.5 V · 3.3 V · 5.0 V ±8 %, 3 A (3303S · 3303D)
출력 범위	0 ~ 정격 전압, 0 ~ 정격 전류 (채널별 독립)
표시	채널별 LED 표시, 0.4인치 3자리 (S 모델 풀스케일 32 V / 3.2 A)
인터페이스·메모리	USB 디바이스 포트 (PC 소프트웨어 · LabVIEW 드라이버), 저장/불러오기 4세트, 키 잠금
AC 입력	AC 100 / 120 / 220 / 230 V ±10 %, 50/60 Hz
소비 전력	최대 490 VA
크기 · 무게	210 × 130 × 265 mm · 약 7 kg
옵션	유럽형 잭 단자, USB 케이블 GTL-246

활용 분야

다채널 전원이
필요한 실습·시험

회로 실험 실습 — 여러 전원 조건을 동시에 맞추는 실습대에 채널별로 공급합니다.
마이크로컨트롤러·센서 시험 — 고정 출력 채널로 로직 전원을, 조정 채널로 아날로그 전원을 공급합니다.
PC 자동 시험 — 소프트웨어로 전압·전류를 기록하고 조건을 바꾸며 시험을 반복합니다.
양전원(±) 회로 시험 — 트래킹으로 대칭 전원을 구성합니다.

선택 가이드

채널 구성별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
2채널이면 충분하고 1 mV·1 mA로 맞출 때	GPD-2303S	30 V/3 A 채널 2개의 고정밀 모델입니다.
2.5·3.3·5 V 고정 채널이 필요할 때	GPD-3303S	3채널에 고정 출력과 1 mV·1 mA 분해능을 갖춥니다.
4채널이나 CH4 0–5 V 채널이 필요할 때	GPD-4303S	4채널 구성의 최대 모델입니다.
같은 3채널에서 표시 분해능이 낮아도 될 때	GPD-3303D	100 mV·10 mA 표시의 기초 실습용 모델입니다.
더 많은 채널이나 프로그래머블 확장이 필요할 때	GPP	1~4채널 다출력 프로그래머블 계열입니다.

구성·옵션

기본 구성과
PC 연결

GPD-2303S — 테스트 리드 GTL-104A × 2, GTL-201A × 1
GPD-3303S · GPD-3303D — 테스트 리드 GTL-104A × 2, GTL-105A × 1, GTL-201A × 1
GPD-4303S — 테스트 리드 GTL-104A × 2, GTL-105A × 2, GTL-201A × 1
옵션 — USB 케이블 GTL-246, 유럽형 잭 단자
소프트웨어 — PC 소프트웨어, USB 드라이버, LabVIEW 드라이버

다채널·프로그래머블
함께 보는 전원

GPD 시리즈에 USB 케이블이 기본으로 들어 있습니까?
아니요, 기본 구성에는 포함되지 않고 GTL-246 USB 케이블을 옵션으로 준비합니다. PC 소프트웨어와 USB 드라이버, LabVIEW 드라이버는 내려받아 사용합니다.
GPD-3303S와 3303D는 무엇이 다릅니까?
채널 구성과 고정 출력은 같고 분해능과 정확도가 다릅니다. 3303S는 1 mV·1 mA, 3303D는 100 mV·10 mA 분해능입니다.
채널을 직렬로 묶으면 전압이 얼마까지 올라갑니까?
30 V 채널 두 개를 직렬 트래킹하면 최대 60 V가 됩니다. 병렬로 묶으면 같은 전압에 전류를 늘립니다.
GPD 시리즈의 출력 전압·전류 정확도도 교정 대상으로 맡길 수 있습니까?
네, 교정 상담이 가능합니다. 교정이 필요하면 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 안내해 드립니다.
