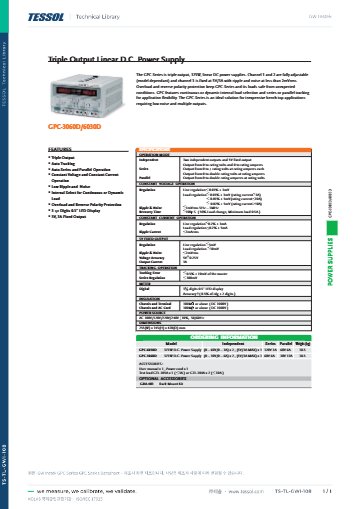

제품 자료
제품문의 구매하기

두 채널을 직렬·병렬로 묶는
3출력 리니어 DC 전원공급기

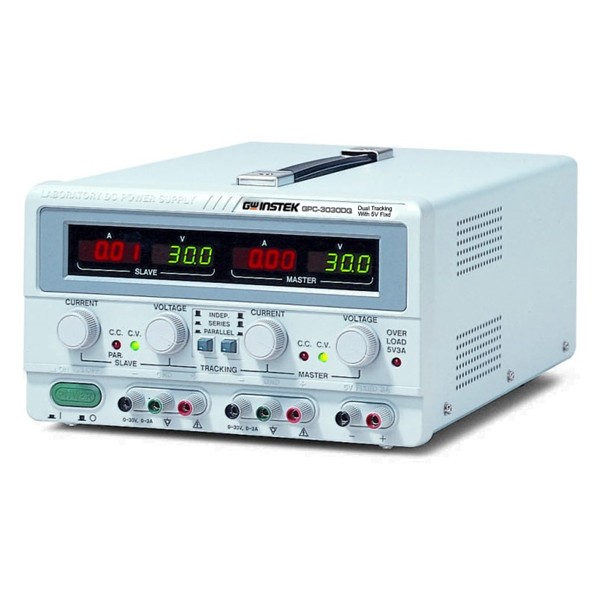

GW Instek GPC 시리즈 3출력 리니어 DC 전원공급기

견적 받기

GW Instek GPC 시리즈는 0~30 V/6 A 또는 0~60 V/3 A의 조정 채널 2개와 5 V/3 A 고정 출력을 갖춘 3출력 아날로그 리니어 DC 전원공급기(트래킹 전원)입니다. 독립·직렬·병렬·자동 트래킹의 네 가지 동작 모드로 한 대에서 여러 전원 조건을 구성합니다.

두 모델 모두 합계 출력은 375 W이고 CV 리플·잡음이 1 mVrms 이하입니다. 5 V 고정 출력은 조정 채널과 분리되어 있어 디지털 회로 전원을 따로 확보합니다. 이 3출력 전원은 (주)테솔이 국내에 공식 공급합니다.

375 W

3출력 합계 정격(두 모델 공통)

60 V

직렬 연결 시 최대 전압(3060D)

12 A

병렬 연결 시 최대 전류(3060D)

≤ 1 mVrms

CV 리플·잡음(5 Hz–1 MHz)

특징

채널 조합으로
범위를 넓히는 전원

핵심 특징현장에서 달라지는 점
자동 직렬·병렬스위치 한 번으로 두 채널을 묶어 전압이나 전류를 두 배로 늘리므로 외부 결선과 재설정이 필요 없습니다.
자동 트래킹슬레이브 채널이 마스터 채널을 0.5 % + 10 mV 안에서 추종해 양전원 회로의 대칭을 유지합니다.
5 V/3 A 고정 출력조정 채널과 독립된 디지털 전원이므로 시험 중 조정 전압을 바꿔도 로직 전원이 흔들리지 않습니다.
CV 리플·잡음 1 mVrms 이하아날로그 회로 시험에서 전원 잡음이 측정 결과에 섞이는 위험을 줄입니다.
연속·동적 부하 선택내부 설정으로 부하 방식을 맞춰 펄스성 부하에서 출력 응답을 조정합니다.
GRA-401 랙 장착 옵션19인치 랙 어댑터 패널로 시험 랙에 고정해 벤치 공간을 비웁니다.

직렬·병렬

채널을 묶는 방법과
얻는 범위

독립 모드에서는 두 채널이 각자 0~정격 전압과 0~정격 전류를 출력합니다. 직렬로 묶으면 같은 전류에 전압이 두 배가 되어 GPC-3060D는 0~60 V/6 A, GPC-6030D는 0~120 V/3 A를 구성하고, 병렬로 묶으면 같은 전압에 전류가 두 배가 되어 GPC-3060D는 0~30 V/12 A, GPC-6030D는 0~60 V/6 A를 구성합니다. 시험 부하가 요구하는 전압·전류 조합을 이 표에서 먼저 찾아보세요.

직렬 연결은 마스터 채널 기준

직렬이나 병렬 모드에서는 마스터 채널의 노브로 전압을 정하고 슬레이브가 따라갑니다. 모드를 바꾸기 전에는 출력을 끄고 부하를 분리해 순간 과전압이 걸리지 않도록 하세요.

사양

두 모델의
채널 구성 비교 사양

항목GPC-3060DGPC-6030D
조정 채널 (독립 모드)(0–30 V / 0–6 A) × 2(0–60 V / 0–3 A) × 2
고정 출력 채널5 V / 3 A5 V / 3 A
합계 정격 출력375 W375 W
직렬 출력0–60 V / 0–6 A0–120 V / 0–3 A
병렬 출력0–30 V / 0–12 A0–60 V / 0–6 A
CC 부하 조정률≤ 0.2 % + 5 mA≤ 0.2 % + 5 mA

시리즈 공통 사양

항목사양
동작 모드독립(2출력 + 5 V 고정), 직렬(정격 전압 2배), 병렬(정격 전류 2배), 자동 트래킹
CV 입력 조정률≤ 0.01 % + 3 mV
CV 부하 조정률≤ 0.01 % + 3 mV (≤ 3 A), ≤ 0.02 % + 5 mV (≤ 10 A)
CV 리플·잡음≤ 1 mVrms (5 Hz–1 MHz)
CC 입력 조정률≤ 0.2 % + 3 mA
CC 리플 전류≤ 3 mArms
복귀 시간≤ 100 µs (50 % 부하 변화, 최소 0.5 A)
5 V 고정 출력5 V ± 0.25 V, 3 A, 입력 조정률 ≤ 5 mV, 부하 조정률 ≤ 10 mV, 리플·잡음 ≤ 2 mVrms
트래킹오차 ≤ 0.5 % + 10 mV (마스터 기준), 직렬 조정률 ≤ 300 mV
미터3½자리 0.5인치 LED, ±(0.5 % 읽음값 + 2 digit)
보호과부하 · 역극성 보호
절연섀시–단자, 섀시–AC 코드 모두 100 MΩ 이상 (DC 1000 V)
AC 입력AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 (W×H×D)255 × 145 × 420 mm
무게약 18.5 kg

활용 분야

여러 전원 조건을
한 대로 만드는 현장

  • 다중 전원 실험실 시험 — 조정 채널 두 개와 5 V 고정 출력을 동시에 사용해 아날로그·디지털 혼합 회로를 구동합니다.
  • 고전압·대전류 부하 시험 — 직렬이나 병렬로 묶어 한 채널로는 모자란 범위를 만듭니다.
  • 회로 개발 — 5 V 고정 출력으로 로직 전원을, 조정 채널로 아날로그 바이어스를 분리해 공급합니다.
  • 양전원(±) 회로 시험 — 자동 트래킹으로 두 전압을 대칭으로 함께 조정합니다.

선택 가이드

채널 정격으로 고르는
GPC 모델

이럴 때 (현장 조건)권장 모델선택 이유
채널당 6 A가 필요하거나 병렬 12 A까지 쓸 때GPC-3060D30 V/6 A 채널 2개로 병렬 시 12 A까지 확장합니다.
60 V 채널이 필요하거나 직렬 120 V가 필요할 때GPC-6030D60 V/3 A 채널 2개로 직렬 시 120 V까지 확장합니다.
소형 단일 출력으로 충분할 때GPS54~90 W의 소형 단일 출력 계열입니다.
PC로 제어할 때GPD · PSS프로그래머블 리니어 계열입니다.

구성·옵션

기본 구성과
랙 어댑터

구분품명품번
기본사용 설명서 · 전원 코드–
기본테스트 리드 (3 A 이하)GTL-105A × 1
기본테스트 리드 (10 A 이하)GTL-104A × 2
별매랙 어댑터 패널 (19인치, 4U)GRA-401
