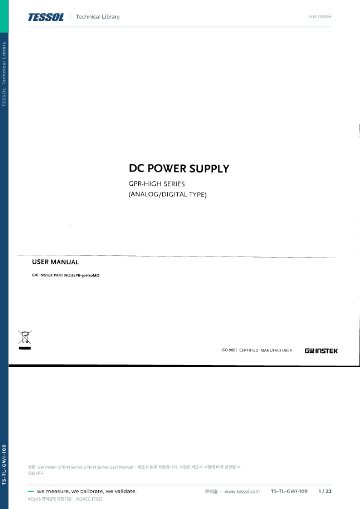

제품 자료
제품문의 구매하기

대전류와 고전압 시험을
한 계열로 다루는 리니어 전원

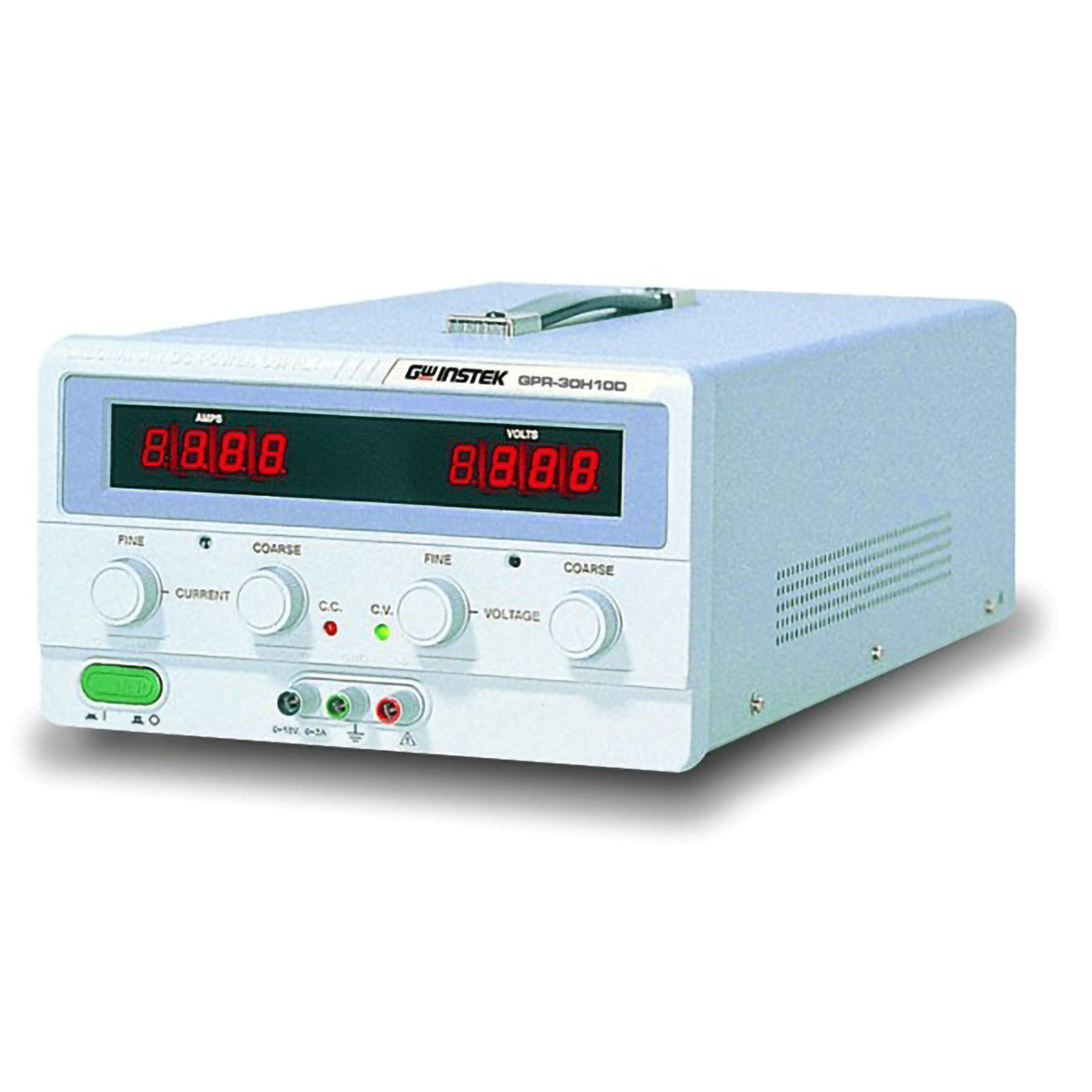

GW Instek GPR-H 시리즈 리니어 DC 전원공급기

견적 받기

GW Instek GPR-H 시리즈는 8 V/30 A부터 300 V/1 A까지 7개 모델로 구성한 240~375 W급 단일 출력 아날로그 리니어 DC 전원공급기(대출력 벤치 전원)입니다. 대전류 부품 시험과 고전압 장비 시험을 한 계열에서 해결합니다.

모든 모델이 전압 조정률 0.01 %와 1 mVrms 미만의 리플을 유지하므로 출력이 커져도 시험 전원의 품질이 떨어지지 않습니다. 일부 모델은 동적 부하 선택을 지원해 전력 증폭기 같은 펄스 전류 시험에도 대응합니다. 이 대출력 전원은 (주)테솔이 국내에 공식 공급합니다.

8–300 V

모델별 출력 전압 범위

240–375 W

모델별 출력 전력

0.01 %

CV 입력 조정률 기준

18.5 kg

대출력 모델의 최대 무게

특징

출력 범위를
폭넓게 나눈 계열

핵심 특징현장에서 달라지는 점
8 V에서 300 V까지 7개 레인지시험 대상의 정격에 맞는 모델을 고르면 전원을 직렬 연결하거나 별도로 변압할 필요가 없습니다.
240 W에서 375 W 출력대전류 모델은 30 A까지 흘려 보내므로 모터 기동 전류 같은 순간 부하 시험에도 여유가 있습니다.
0.01 % 조정률과 낮은 리플출력 전압이 부하와 입력에 거의 영향을 받지 않아 측정 재현성이 좋아집니다.
CV·CC 자동 전환전류 한계에 닿으면 정전류로 전환되어 시험 부품의 과전류 손상을 막습니다.
연속·동적 부하 선택3510HD·6060D·7550D는 펄스 부하에 맞춰 부하 방식을 바꿔 출력 응답을 조정합니다.
GTL-122 대전류 리드(별매)최대 40 A까지 흘리는 U타입 악어 클립 리드로 대전류 시험의 접촉 저항을 줄입니다.

모델 고르기

전압과 전류의
교차점 찾기

모델마다 출력 전력의 상한이 정해져 있어 전압이 높은 모델일수록 허용 전류가 작아집니다. 시험 대상의 정격 전압과 최대 전류를 먼저 적고, 두 값을 모두 넘는 모델 가운데 가장 낮은 출력 전력을 고르면 전원 크기가 과해지지 않습니다. 8 V/30 A 모델은 저전압 대전류 부하에, 300 V/1 A 모델은 절연 시험이나 고전압 장비에 맞습니다.

대전류 모델은 리드 선택이 먼저

10 A를 넘는 모델에는 기본 테스트 리드가 들어 있지 않습니다. 전류가 큰 시험에서는 접촉 저항이 발열과 전압 강하로 이어지므로 40 A 정격의 U타입 리드를 별도로 준비하세요.

부하 방식

펄스 전류 시험에
맞추는 방법

연속 부하와 동적 부하 중 하나를 내부에서 선택하는 기능은 GPR-3510HD, 6060D, 7550D에 있습니다. 전력 증폭기처럼 전류가 급격히 변하는 부하를 시험할 때는 동적 부하로 설정해 출력 응답을 조정하고, 정상 상태 부하에서는 연속 부하를 유지하세요. 나머지 모델에는 이 선택 기능이 없습니다.

사양

7개 모델
출력 비교 사양

항목출력 전압출력 전류출력 전력무게연속·동적 부하 선택기본 테스트 리드
GPR-0830HD0–8 V0–30 A240 W18.5 kg해당 없음미포함
GPR-1820HD0–18 V0–20 A360 W18.5 kg해당 없음미포함
GPR-3510HD0–35 V0–10 A350 W18.5 kg지원GTL-104A
GPR-6060D0–60 V0–6 A360 W18.5 kg지원GTL-104A
GPR-7550D0–75 V0–5 A375 W18.5 kg지원GTL-104A
GPR-11H30D0–110 V0–3 A330 W13.5 kg해당 없음GTL-105A
GPR-30H10D0–300 V0–1 A300 W13.5 kg해당 없음GTL-105A

시리즈 공통 사양

항목사양
동작 형태단일 출력 아날로그 리니어(수동형, PC 인터페이스 없음)
사양 적용 조건30분 이상 통전 후, +20 ~ +30 °C
CV 입력 조정률< 0.01 % + 3 mV
CV 부하 조정률< 0.01 % + 5 mV (≤ 10 A), < 0.02 % + 5 mV (> 10 A)
CV 리플·잡음< 1 mVrms (5 Hz–1 MHz)
복귀 시간< 100 µs (50 % 부하 변화, 최소 부하 0.5 A)
CC 입력 / 부하 조정률< 0.2 % + 3 mA / < 0.2 % + 5 mA
CC 리플 전류< 5 mArms (< 20 A), < 10 mArms (< 30 A), < 20 mArms (< 50 A)
출력 범위CV 0 ~ 정격 전압, CC 0 ~ 정격 전류 연속 조정
미터3½자리 0.5인치 LED, ±(0.5 % 읽음값 + 2 digit)
보호과부하 · 역극성 보호
절연섀시–단자, 섀시–AC 코드 모두 100 MΩ 이상 (DC 1000 V)
AC 입력AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 (W×H×D)225 × 145 × 420 mm
기본 구성사용 설명서, 전원 코드, 테스트 리드(10 A 이하 모델만)

활용 분야

대출력 직류 전원이
필요한 현장

  • 대전류 부품 시험 — 8 V/30 A 같은 대전류 출력으로 커넥터와 배선의 전압 강하를 측정합니다.
  • 고전압 장비 시험 — 110 V와 300 V 레인지로 고전압 회로에 직류를 인가합니다.
  • 펄스 전류 시험 — 동적 부하 선택으로 전력 증폭기의 전류 변화를 모의합니다.
  • 연구실 벤치 전원 — 노브로 즉시 설정해 일반 대출력 시험의 상시 전원으로 사용합니다.

선택 가이드

전압·전류 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
30 A 안팎의 저전압 대전류 시험GPR-0830HD8 V/30 A로 이 계열에서 전류가 가장 큽니다.
18 V에서 20 A가 필요할 때GPR-1820HD360 W로 중간 전압 대전류에 맞습니다.
펄스 부하를 35~75 V에서 시험할 때GPR-3510HD · 6060D · 7550D연속·동적 부하 선택을 지원합니다.
100 V 이상 고전압이 필요할 때GPR-11H30D · 30H10D110 V/3 A와 300 V/1 A로 고전압 영역을 맡습니다.
180 W 이하의 소형 전원이면 충분할 때GPR-M18·30·60 V 3개 모델의 소형 아날로그 전원입니다.

구성·옵션

기본 구성과
대전류 리드

구분품명품번
기본사용 설명서 · 전원 코드–
기본테스트 리드 (3 A 이하 모델)GTL-105A
기본테스트 리드 (10 A 이하 모델)GTL-104A
별매U타입 악어 클립 테스트 리드 (40 A, 1200 mm)GTL-122
참고10 A 초과 모델은 테스트 리드 미포함–
