PC 없이 노브로 맞추는
180 W 리니어 DC 전원

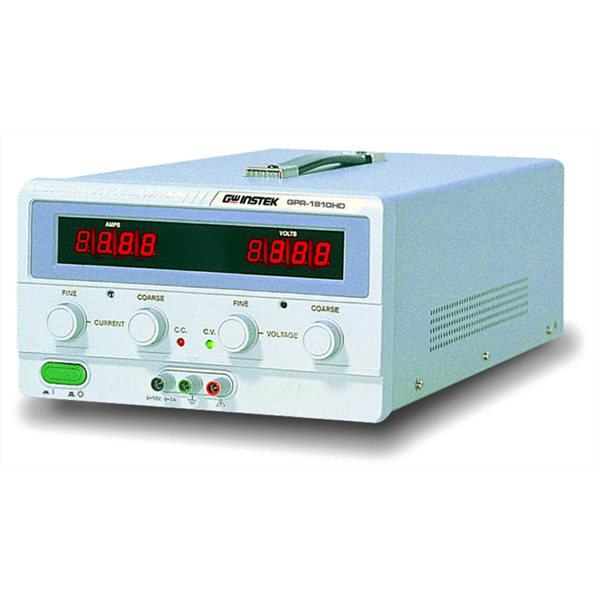

GW Instek GPR-M 시리즈 리니어 DC 전원공급기

견적 받기

GW Instek GPR-M 시리즈는 18 V/10 A, 30 V/6 A, 60 V/3 A의 3개 모델로 나뉜 180 W급 단일 출력 아날로그 리니어 DC 전원공급기(벤치 전원)입니다. 전압 조정률 0.01 %와 1 mVrms 미만의 리플로 센서와 아날로그 회로의 시험 전원을 안정적으로 공급합니다.

전압과 전류를 전면 노브로 연속 조정하는 수동형이어서 PC 설정 없이 바로 시험을 시작합니다. 50 % 부하 변화 뒤에도 100 µs 안에 출력이 복귀해 펄스성 부하에서도 전압이 쉽게 흔들리지 않습니다. 이 아날로그 전원은 (주)테솔이 국내에 공식 공급합니다.

180 W

3개 모델 공통 단일 출력 정격

0.01 %

CV 입력 조정률 기준

< 1 mVrms

CV 리플·잡음(5 Hz–1 MHz)

< 100 µs

부하 변화 뒤 출력 복귀 시간

특징

낮은 잡음과
안정된 출력

핵심 특징현장에서 달라지는 점
0.01 % 전압 조정률입력 전압이나 부하가 바뀌어도 출력이 거의 움직이지 않아 센서 오프셋 측정에서 전원 변동에 의한 오차를 줄입니다.
1 mVrms 미만 리플·잡음리니어 방식 특유의 낮은 잡음으로 소신호 아날로그 회로의 기준 전원에 알맞습니다.
CV·CC 자동 전환부하 전류가 설정 전류에 닿으면 정전류로 넘어가므로 시험 중 부품 과전류를 막습니다.
연속·동적 부하 선택내부 설정으로 연속 부하와 동적 부하 중 시험 부하 성격에 맞는 방식을 고릅니다.
과부하·역극성 보호단자를 반대로 연결해도 출력단이 손상되는 사고를 줄입니다.

CV·CC 운용

전압과 전류 한계를
함께 설정하는 법

전원공급기는 부하 전류가 전류 설정값에 닿기 전까지 전압을 일정하게(CV) 유지하고, 닿으면 전류를 일정하게(CC) 유지합니다. GPR-M은 CV 부하 조정률이 0.01 % + 5 mV, CC 부하 조정률이 0.2 % + 3 mA이므로 시험 전에 전류 한계를 먼저 낮게 잡고 전압을 올리면 부품을 보호하면서 특성을 확인합니다.

시험 전 전류 한계부터 설정

출력 단자를 단락한 상태에서 전류 노브로 한계값을 정한 뒤 부하를 연결하면 시험 중 과전류가 흐를 위험이 줄어듭니다. 이후 전압 노브를 천천히 올리면서 미터로 값을 확인합니다.

모델 조합

같은 정격 전력에서
전압·전류 나누기

세 모델은 정격 전력이 같고 전압을 높이면 허용 전류가 내려가는 구조입니다. 18 V 모델은 전류 10 A로 저전압 대전류 부하에, 60 V 모델은 3 A로 고전압 소전류 부하에 적합합니다. 부하 정격에서 필요한 전압과 전류를 먼저 정한 뒤 두 값이 모두 들어가는 모델을 고르세요.

사양

3개 모델
출력 비교 사양

항목출력 전압출력 전류출력 전력테스트 리드 (기본)
GPR-1810HD0–18 V0–10 A180 WGTL-104A
GPR-3060D0–30 V0–6 A180 WGTL-104A
GPR-6030D0–60 V0–3 A180 WGTL-105A

시리즈 공통 사양

항목사양
동작 형태단일 출력 아날로그 리니어(수동형, PC 인터페이스 없음)
사양 적용 조건30분 이상 통전 후, +20 ~ +30 °C
CV 입력 조정률< 0.01 % + 3 mV
CV 부하 조정률< 0.01 % + 5 mV (< 10 A), < 0.02 % + 5 mV (> 10 A)
CV 리플·잡음< 1 mVrms (5 Hz–1 MHz)
복귀 시간< 100 µs (50 % 부하 변화, 최소 부하 0.5 A)
CC 입력 / 부하 조정률< 0.2 % + 3 mA / < 0.2 % + 3 mA
CC 리플 전류< 3 mArms
출력 범위CV 0 ~ 정격 전압, CC 0 ~ 정격 전류 연속 조정
부하 방식연속 부하 / 동적 부하 내부 선택
미터3½자리 0.5인치 LED, ±(0.5 % 읽음값 + 2 digit)
보호과부하 · 역극성 보호
절연섀시–단자 20 MΩ 이상, 섀시–AC 코드 30 MΩ 이상 (DC 500 V)
AC 입력AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 (W×H×D)255 × 145 × 335 mm
무게약 11.5 kg

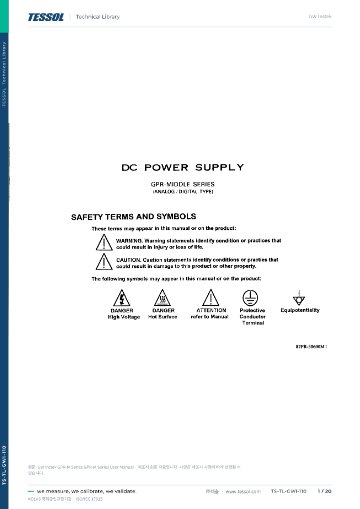

기본 구성사용 설명서, 전원 코드, 테스트 리드

활용 분야

잡음에 민감한
시험 전원

  • 센서·아날로그 회로 시험 — 리플이 낮은 리니어 출력을 기준 전원으로 사용해 센서 출력 오차를 줄입니다.
  • 부품 특성 시험 — 노브로 전압과 전류를 올리며 다이오드·트랜지스터 특성을 확인합니다.
  • CC 모드 시험 — 전류를 일정하게 고정해 LED나 배터리 부하의 전압 변화를 관찰합니다.
  • 연구실 벤치 전원 — 노브로 즉시 설정하는 수동 전원으로 일반 회로 시험의 기본 전원으로 사용합니다.

선택 가이드

필요한 전원 성격별
권장 시리즈

이럴 때 (현장 조건)권장 모델선택 이유
노브로 설정하는 단일 출력 아날로그 전원GPR-M리플 1 mVrms 미만의 아날로그 단일 출력입니다.
60 V를 넘거나 240 W 이상이 필요할 때GPR-H8 V에서 300 V까지 7개 모델로 240~375 W를 출력합니다.
소형 54~90 W 기초 실습용GPS리플 0.5 mVrms 이하(3 A 이하)의 소형 단일 출력입니다.
PC로 자동 제어할 때PSS · GPD프로그래머블 리니어 계열로 원격 제어를 지원합니다.

구성·옵션

기본 구성과
별매 부속

구분품명품번
기본사용 설명서 · 전원 코드–
기본테스트 리드 (GPR-1810HD · GPR-3060D)GTL-104A
기본테스트 리드 (GPR-6030D)GTL-105A
별매랙 어댑터 패널 (19인치, 4U)GRA-401
