좁은 실습 벤치에 올리는
소형 리니어 DC 전원

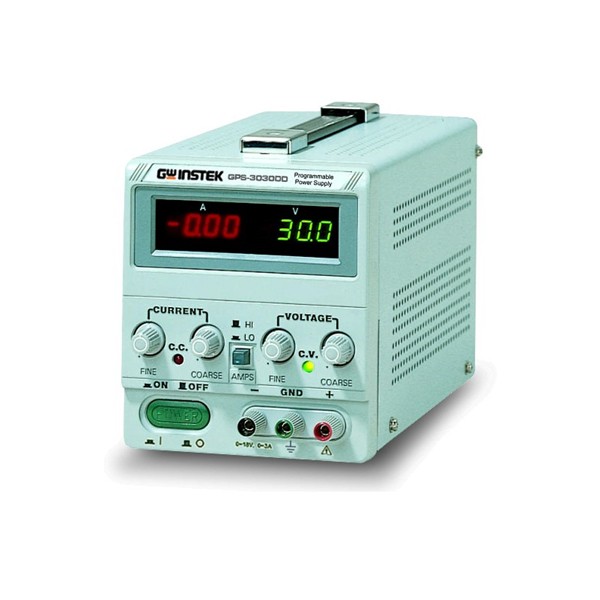

GW Instek GPS 시리즈 단일 출력 리니어 DC 전원공급기

견적 받기

GW Instek GPS 시리즈는 0~18 V와 0~30 V, 3 A와 5 A로 나뉜 5개 모델의 54~90 W급 소형 단일 출력 아날로그 리니어 DC 전원공급기(실습용 벤치 전원)입니다. 전압 조정률 0.01 %와 낮은 리플로 기초 회로 실습과 아날로그 회로 시험에 전원을 공급합니다.

폭 128 mm의 컴팩트한 본체는 작업대 공간을 적게 차지하고, 3 A 이하에서 0.5 mVrms 이하로 억제한 리플이 소신호 회로 실습의 기준 전원 역할을 합니다. 직렬·병렬 운전으로 두 대를 묶으면 전압이나 전류를 확장합니다. 이 소형 전원은 (주)테솔이 국내에 공식 공급합니다.

0.01 %

전압 조정률(입력·부하)

54–90 W

모델별 단일 출력 정격

≤ 0.5 mVrms

3 A 이하 모델의 리플·잡음

≤ 100 µs

부하 변화 뒤 복귀 시간

특징

작은 본체와
낮은 잡음

핵심 특징현장에서 달라지는 점
0.01 % 전압 조정률입력과 부하가 바뀌어도 출력 전압이 일정해 실습 중 전원 변동으로 결과가 달라지는 일이 줄어듭니다.
저잡음 리니어 출력3 A 이하에서 리플·잡음을 0.5 mVrms 이하로 낮춰 센서 신호 실습에서도 신호가 전원 잡음에 묻히지 않습니다.
CV·CC 운전과 Hi/Lo 전류 레인지전류 범위를 바꿔 작은 전류의 설정 분해능을 높이고 LED 시험처럼 낮은 전류 부하를 안전하게 다룹니다.
원격 제어 단자외부 장치에서 출력 설정을 바꿀 수 있어 간단한 자동 시험 구성에 활용할 수 있습니다.
직렬·병렬 운전두 대를 묶어 전압이나 전류를 늘리므로 한 대로는 모자란 시험을 같은 모델 추가로 해결합니다.
과부하·역극성 보호초보자의 배선 실수에도 전원과 부하가 손상되는 위험을 줄입니다.

모델 고르기

5개 모델의
전압·전류·미터 차이

18 V 모델은 GPS-1830D(3 A)와 GPS-1850D(5 A)로 나뉘고, 30 V 모델은 GPS-3030D, GPS-3030DD, GPS-3030의 세 가지입니다. 미터는 D와 DD가 3자리 LED이고 GPS-3030만 2.5급 아날로그 미터를 사용하므로, 수치를 숫자로 읽어 기록해야 한다면 디지털 모델을 고르세요. 3030DD는 표시창이 0.39인치로 작은 대신 2단 표시를 갖춥니다.

디지털 미터는 읽음값 기준 오차

디지털 미터의 정확도는 읽음값에 비례하는 오차와 고정 digit 오차의 합으로 정해집니다. 정밀한 전압이 필요한 실험에서는 전원 미터에 의존하지 말고 별도 멀티미터로 단자 전압을 함께 확인하세요.

사양

5개 모델
출력 비교 사양

항목출력 전압출력 전류출력 전력미터 방식
GPS-1830D0–18 V0–3 A54 W3자리 LED
GPS-1850D0–18 V0–5 A90 W3자리 LED

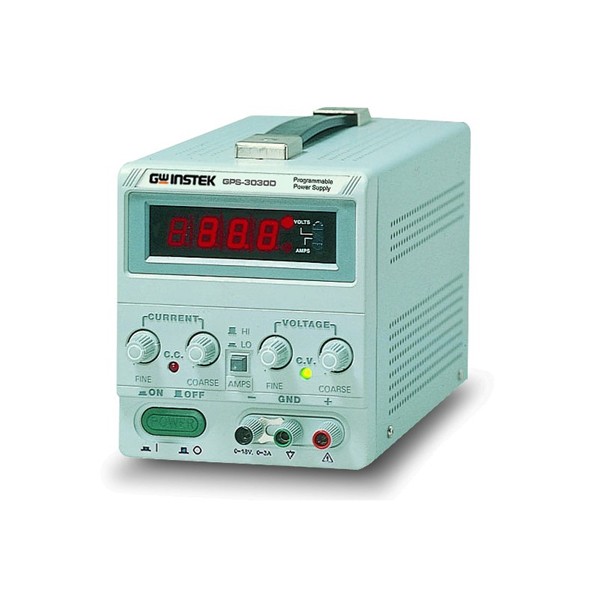

GPS-3030D0–30 V0–3 A90 W3자리 LED
GPS-3030DD0–30 V0–3 A90 W3자리 LED 2단 표시
GPS-30300–30 V0–3 A90 W아날로그 2.5급

시리즈 공통 사양

항목사양
동작 형태단일 출력 아날로그 리니어(수동형)
CV 입력 조정률≤ 0.01 % + 3 mV
CV 부하 조정률≤ 0.01 % + 3 mV (≤ 3 A), ≤ 0.01 % + 5 mV (> 3 A)
CV 리플·잡음≤ 0.5 mVrms (≤ 3 A), ≤ 1 mVrms (> 3 A), 5 Hz–1 MHz
복귀 시간≤ 100 µs (50 % 부하 변화, 최소 0.5 A)
온도 계수≤ 300 ppm/°C
CC 입력·부하 조정률≤ 0.2 % + 3 mA, 전류 Hi/Lo 레인지 전환
CC 리플 전류≤ 3 mArms
출력 범위0 ~ 정격 전압, 0 ~ 정격 전류 연속 조정
미터 정확도D·DD 모델 ±(0.5 % 읽음값 + 2 digit), GPS-3030은 아날로그 2.5급
기능원격 제어 단자, 직렬·병렬 운전, 연속·동적 부하 선택, 과부하·역극성 보호
절연섀시–단자 20 MΩ 이상, 섀시–AC 코드 30 MΩ 이상 (DC 500 V)
AC 입력AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 (W×H×D)128 × 145 × 285 mm
무게GPS-3030DD 약 5 kg
기본 테스트 리드GTL-105A (≤ 3 A) 또는 GTL-104A (≤ 10 A)

활용 분야

기초 실습과
소형 회로 시험

  • 전자회로 기초 실습 — 학생 조별 벤치에 한 대씩 배치해 전원 공급 실험을 진행합니다.
  • 센서·아날로그 회로 시험 — 낮은 리플로 센서 출력 변동을 전원 노이즈와 구분합니다.
  • LED 모듈·소형 부하 확인 — Hi/Lo 전류 레인지로 작은 전류의 부하 특성을 확인합니다.
  • 부하 변동 관찰 — 부하를 바꾸며 출력 전압이 유지되는 정도를 관찰합니다.

선택 가이드

전압·전류·미터로 고르는
모델

이럴 때 (현장 조건)권장 모델선택 이유
18 V 이하에서 54 W면 충분할 때GPS-1830D18 V/3 A의 가장 작은 정격입니다.
18 V에서 5 A까지 필요할 때GPS-1850D18 V 모델 중 전류 여유가 큽니다.
30 V까지 쓰고 LED 미터로 읽을 때GPS-3030D30 V/3 A에 3자리 LED 미터를 갖춥니다.
30 V 값을 2단으로 나눠 볼 때GPS-3030DD2단 표시를 갖춘 30 V/3 A 모델입니다.
아날로그 미터로 흐름을 볼 때GPS-30302.5급 아날로그 미터를 사용합니다.

구성·옵션

기본 구성과
단자 옵션

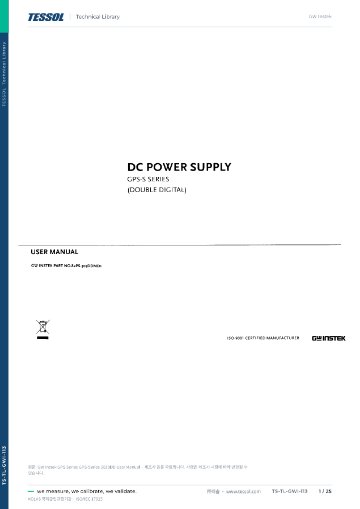

  • 기본 구성 — 사용 설명서, 전원 코드, 테스트 리드 GTL-105A (3 A 이하 모델) 또는 GTL-104A (10 A 이하 모델)
  • 유러피언 테스트 리드 — GTL-203A (3 A), GTL-204A (10 A)
  • 유럽형 잭 단자 — GPS-3030, GPS-3030D, GPS-3030DD 선택 사양
