자동 시험 프로그램에 연결하는
3출력 리니어 DC 전원공급기

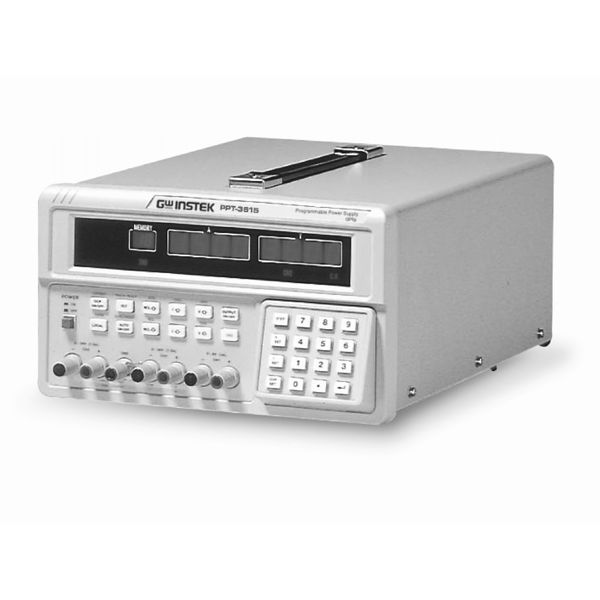

GW Instek PPT 시리즈 다출력 프로그래머블 리니어 DC 전원공급기

견적 받기

GW Instek PPT 시리즈는 트래킹 채널 2개와 저전압 채널 1개를 갖춘 3출력 프로그래머블 리니어 DC 전원공급기(ATE용 다출력 전원)입니다. GPIB와 SCPI 명령으로 자동 시험 프로그램에 연결하고, 리모트 센싱으로 DUT 단자 전압을 보정합니다.

설정 분해능이 10 mV·1 mA이고 출력 설정 50세트를 메모리에 저장하므로 같은 시험을 반복할 때 조건 입력 오류가 줄어듭니다. 긴 시험 케이블에서 생기는 전압 강하는 센싱 단자로 읽어 보정합니다. 이 3출력 전원은 (주)테솔이 국내에 공식 공급합니다.

138 W

최대 모델의 출력 전력

3출력

트래킹 2개 + 저전압 1개

GPIB

SCPI 명령 기본 탑재

50세트

출력 설정 저장 메모리

특징

자동 시험에
맞춘 제어와 센싱

핵심 특징현장에서 달라지는 점
GPIB 기본 탑재IEEE-488.2와 SCPI 명령을 기본 지원하므로 별도 인터페이스 보드 없이 ATE 컨트롤러에 바로 연결할 수 있습니다.
리모트 센싱긴 케이블에서 줄어든 DUT 단자 전압을 읽어 보정하므로 설정값과 실제 인가 전압의 차이가 줄어듭니다.
전면·후면 출력 선택벤치 시험은 전면 단자로, 랙 설치는 후면 단자로 전환해 배선 경로를 정리합니다.
자동 직렬·병렬두 채널을 묶어 전압이나 전류를 늘리므로 수동 결선과 재설정 시간이 줄어듭니다.
타이머 자동 실행스텝 시간을 정해 설정 50세트를 순서대로 실행해 전압 시퀀스 시험을 자동화합니다.
하드웨어 OVP·OCP과전압과 과전류를 하드웨어로 차단해 시험 중 DUT 손상을 막습니다.

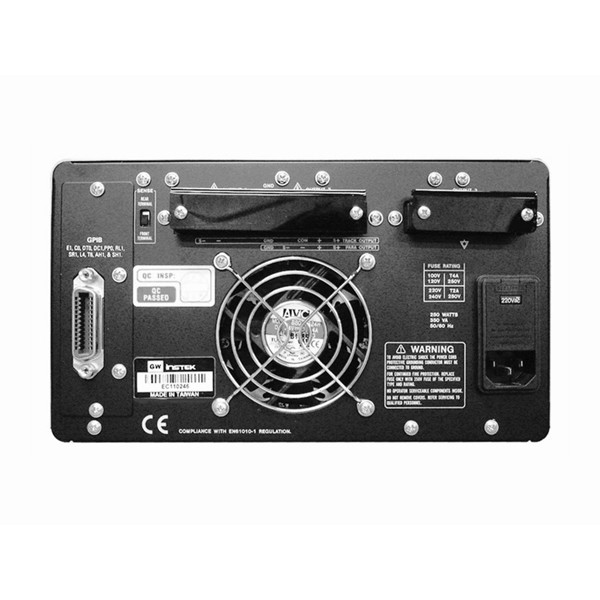

리모트 센싱

긴 케이블 시험에서
DUT 전압 맞추기

시험 케이블이 길면 전류가 흐르는 만큼 전압이 떨어져 DUT 단자 전압이 설정값보다 낮아집니다. PPT는 출력 단자와 별개의 센싱 단자로 DUT 쪽 전압을 직접 읽어 이 손실을 보정합니다. 전면과 후면의 출력 및 센싱 단자는 스위치로 전환하며, 센싱선은 출력선보다 가늘어도 되지만 보정 효과를 정확히 얻으려면 DUT 단자 가까이에서 분기해야 합니다.

센싱선은 DUT 단자에서 분기

센싱선을 전원 쪽에서 분기하면 케이블 손실이 보정되지 않습니다. 출력선과 센싱선을 DUT 단자에 함께 체결하고, 센싱선 접촉이 풀리지 않도록 단단히 고정하세요.

직렬·병렬

채널을 묶어
전압·전류 확장

PPT-1830은 두 채널을 직렬로 묶어 36 V/3 A, 병렬로 묶어 18 V/6 A를 구성하고, PPT-3615는 직렬 72 V/1.5 A, 병렬 36 V/3 A를 구성합니다. 직렬과 병렬은 자동으로 전환되므로 결선을 바꾸지 않고도 시험 범위를 넓힐 수 있습니다. 저전압 6 V 채널은 디지털 회로 전원으로 분리해 사용하세요.

사용 방법

PPT-1830·3615
GPIB 연결과 LabVIEW 제어

PPT 시리즈는 GPIB 인터페이스로 PC와 연결하며 IEEE-488.2·SCPI 호환 명령을 지원합니다. GW Instek 자료실에서 LabVIEW Driver for PPT-1830G/3615G를 제공합니다.

소프트웨어·도구하는 일
LabVIEW Driver for PPT-1830G/3615G 1.0.0LabVIEW 시험 프로그램에서 전원 출력 제어
PPS/PPT-series User ManualGPIB 설정과 명령 설명

처음 연결하는 순서

순서할 일
1PC에 GPIB 카드나 USB-GPIB 어댑터를 준비합니다.
2GPIB 케이블로 PPT의 GPIB 포트와 PC 쪽 GPIB 포트를 연결하세요.
3LabVIEW 환경에 LabVIEW Driver for PPT-1830G/3615G를 설치합니다.
4사용 설명서의 GPIB 주소 설정 방법에 따라 주소를 정하고, 시험 프로그램에서 같은 주소로 연결하세요.

사양

PPT-1830·3615
출력 비교 사양

항목PPT-1830PPT-3615
트래킹 채널 (CH1·CH2)0–18 V / 0–3 A × 20–36 V / 0–1.5 A × 2
저전압 채널 (CH3)0–6 V / 0–5 A0–6 V / 0–3 A
정격 출력 전력138 W126 W
OVP 범위0–20 V × 2, 0–7 V × 10–38.5 V × 2, 0–7 V × 1
자동 직렬 출력36 V/3 A72 V/1.5 A
자동 병렬 출력18 V/6 A36 V/3 A
기본 테스트 리드GTL-104A × 3GTL-105A × 3

시리즈 공통 사양

항목사양
동작 형태3출력 프로그래머블 리니어 DC 전원(트래킹 2채널 + 저전압 1채널)
부하 조정률전압 ≤ 3 mV 후면 출력(≤ 6 mV 전면), 전류 ≤ 3 mA (정격 전류 3.5 A 초과 시 ≤ 6 mA)
입력 조정률전압 ≤ 3 mV, 전류 ≤ 3 mA
리플·잡음 (20 Hz–20 MHz)리플 1 mVrms / 3 mVp-p, 잡음 2 mVrms / 30 mVp-p, 전류 ≤ 3 mArms (3.5 A 초과 시 ≤ 5 mArms)
프로그래밍 정확도 (25 ± 5 °C)전압 ≤ 0.05 % + 25 mV (정격 36 V 초과 시 + 50 mV), 전류 ≤ 0.2 % + 10 mA, OVP ≤ 2 % + 0.6 V
분해능전압 10 mV (정격 36 V 초과 시 20 mV), 전류 1 mA (정격 3.5 A 초과 시 2 mA)
리드백10 mV / 1 mA, ≤ 0.05 % + 25 mV, ≤ 0.2 % + 10 mA
온도 계수 (0–40 °C)전압 ≤ 100 ppm + 3 mV, 전류 ≤ 150 ppm + 3 mA
리드백 온도 계수전압 ≤ 100 ppm + 10 mV (정격 36 V 초과 시 20 mV), 전류 ≤ 150 ppm + 10 mA
트래킹 오류≤ 0.1 % + 50 mV, 직렬 변동률 ≤ 50 mV
응답 시간전압 상승·하강 (10–90 %) ≤ 100 ms
메모리·타이머50세트, 스텝당 1초–255분
표시4자리 LED
보호·센싱하드웨어 OVP/OCP, 전면·후면 출력과 센싱 전환(리모트 센싱)
인터페이스GPIB (IEEE-488.2, SCPI) 기본, LabVIEW 드라이버
AC 입력AC 100 / 120 / 220 / 240 V ± 10 %, 50/60 Hz
크기 · 무게255 × 145 × 346 mm · 약 10 kg

활용 분야

자동 시험과
다전압 회로 현장

  • 자동 시험 장비(ATE) — GPIB로 시험 순서에 넣어 DUT 전원을 on/off하고 전압을 단계별로 바꿉니다.
  • 긴 케이블 시험 — 리모트 센싱으로 시험 단자의 전압을 설정값에 맞춥니다.
  • 양전원 아날로그 회로 — 트래킹 채널 두 개로 같은 크기의 두 전압을 출력합니다.
  • 저전압 로직 전원 — 0–6 V 채널을 디지털 회로 전용 전원으로 분리합니다.

선택 가이드

PPT 시리즈와 비교하는
제어 방식별 전원

이럴 때 (현장 조건)권장 모델선택 이유
GPIB로 자동 시험에 넣고 리모트 센싱이 필요할 때PPT3출력에 GPIB와 리모트 센싱을 기본 갖춥니다.
RS-232나 USB로 제어할 때GPD · GPPUSB 제어를 기본 지원하는 프로그래머블 계열입니다.
3출력을 한 화면에서 보며 메모리 100세트가 필요할 때PST192 × 128 LCD에 세 출력을 함께 표시합니다.
더 큰 전력이 필요할 때PSW · PSU프로그래머블 스위칭 계열로 대전력에 대응합니다.

구성·옵션

기본 구성과
연결 부속

구분품명품번
기본사용 설명서 · 전원 코드–
기본테스트 리드 (PPT-1830)GTL-104A × 3
기본테스트 리드 (PPT-3615)GTL-105A × 3
별매랙 어댑터 패널 (19인치, 4U)GRA-401
별매GPIB 케이블 (이중 차폐, 2000 mm)GTL-248
별매USB-GPIB 어댑터 (GPIB-USB-HS, 2000 mm)GTL-251
