세 출력의 설정값과 측정값을
한 화면에 보여 주는 리니어 전원

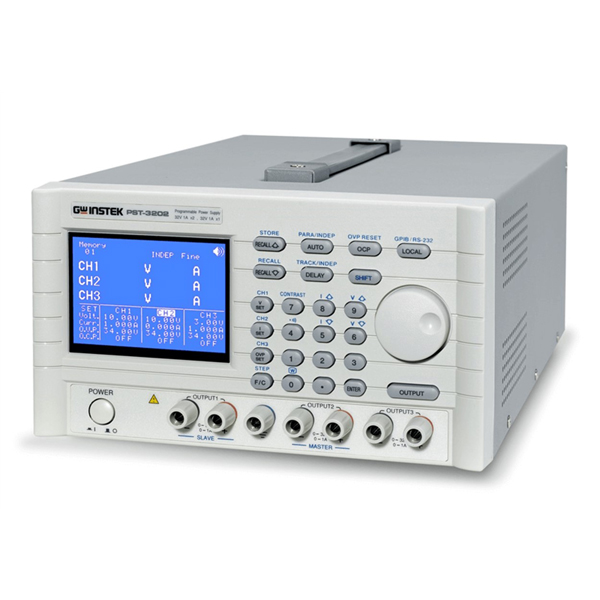

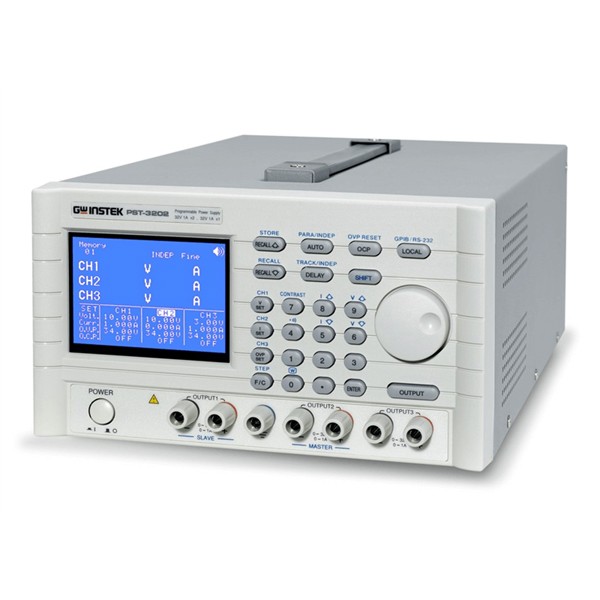

GW Instek PST 시리즈 3출력 프로그래머블 리니어 DC 전원공급기

견적 받기

GW Instek PST 시리즈는 PST-3201(32 V/1 A × 3)과 PST-3202(32 V/2 A × 2 + 6 V/5 A)의 두 모델로 구성된 3출력 프로그래머블 리니어 DC 전원공급기(다채널 벤치 전원)입니다. 세 출력을 한 화면에서 감시하며 RS-232C로 PC 시험 환경에 연결합니다.

192 × 128 LCD에 설정값과 측정값이 함께 표시됩니다. 100세트 메모리에 저장한 조건을 타이머로 단계 실행하므로 반복 시험에서 설정 실수가 줄어듭니다. 설정 분해능은 10 mV·1 mA이며, 이 3출력 전원은 (주)테솔이 국내에 공식 공급합니다.

96–158 W

모델별 정격 출력

100세트

메모리 설정 저장

10 mV · 1 mA

고해상도 설정 단위

0.1초

최소 스텝 시간(최대 99분 59초)

특징

한 화면 감시와
시퀀스 자동 실행

핵심 특징현장에서 달라지는 점
동시 3출력 표시세 출력의 설정값과 측정값을 한 화면에서 읽으므로 채널을 오가며 확인하는 시간이 줄어듭니다.
10 mV·1 mA 고해상도 설정미세한 바이어스 전압과 전류 한계를 정확히 설정해 특성 시험의 재현성을 높입니다.
메모리 시퀀스100세트를 저장하고 타이머로 단계를 자동 실행해 반복 시험의 조건 입력 오류를 막습니다.
자동 직렬·병렬과 트래킹두 출력을 묶어 전압이나 전류 범위를 넓히고 트래킹 오차는 0.1 % + 20 mV 안에서 유지합니다.
OVP·OCP·OTP 보호과전압·과전류·과온 보호로 장비와 DUT 모두의 손상 위험을 줄입니다.
지능형 팬 제어출력 전력에 따라 팬 속도를 바꿔 낮은 부하에서는 소음을 줄입니다.

메모리 시퀀스

반복 시험을 자동으로
실행하는 방법

전압·전류 조건을 메모리 세트로 저장한 뒤 타이머의 스텝 시간을 0.1초에서 99분 59초 사이로 지정하면 세트가 순서대로 실행됩니다. 전원 인가 순서를 바꿔 가며 DUT의 시동 특성을 확인하는 시험이나 단계별 번인에 알맞고, 세트 수가 100개까지이므로 긴 시퀀스도 한 대로 실행할 수 있습니다. 시퀀스를 만들 때는 각 스텝의 전류 한계를 DUT 정격보다 낮게 정하세요.

시험 전 세트별 전류 한계 확인

메모리에서 불러오는 세트마다 전류 한계가 다르게 저장될 수 있습니다. 시퀀스를 처음 실행할 때는 출력을 켜기 전 LCD에서 각 세트의 전압·전류 값을 한 번씩 확인하세요.

사용 방법

PST-3201·PST-3202
3출력 채널 지정 명령과 연결

PST 시리즈는 RS-232C 기본, GPIB 공장 옵션으로 PC와 연결하고 SCPI 호환 명령으로 세 출력을 채널별로 제어합니다. PC Software와 LabVIEW Driver를 함께 지원합니다.

소프트웨어·도구하는 일
PC Software (PSH·PSS·PST)세 출력의 설정과 출력 값 확인
LabVIEW DriverATE 프로그램에서 다채널 전원 제어
SCPI 호환 명령CHANnel1~3 지정으로 출력별 설정

처음 연결하는 순서

순서할 일
1GTL-232 널 모뎀 케이블(RS-232C) 또는 GTL-248·GTL-251(GPIB 옵션)로 PC와 연결하세요.
2[SHIFT] → [LOCAL]로 인터페이스를 선택하고 [ENTER]를 누르세요.
3노브로 통신 속도(1200~9600) 또는 GPIB 주소를 정해 저장하세요.
4PC에서 명령 끝에 LF를 붙여 *IDN?으로 연결을 확인합니다.
5채널 번호를 넣어 각 출력의 전압·전류를 설정하고 출력을 켭니다.

PST 채널별 SCPI 명령 예시

명령하는 일
*IDN?기기 식별 정보 조회
:CHANnel1:VOLTage 12.0CH1 전압을 12.0 V로 설정
:CHANnel1:CURRent 2.0CH1 전류 제한을 2.0 A로 설정
OUTPut:STATe 1출력 켜기
:CHANnel1:VOLTage?CH1 설정 전압 조회

다른 출력은 CHANnel 뒤의 번호를 바꿔 지정합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

사양

PST-3201·3202
출력 비교 사양

항목PST-3201PST-3202
정격 출력 전력96 W158 W
CH1 · CH20–32 V / 0–1 A × 20–32 V / 0–2 A × 2
CH30–32 V / 0–1 A0–6 V / 0–5 A
OVP 범위0–33 V (3채널 모두)0–33 V (CH1·CH2), 0–7 V (CH3)
자동 직렬·병렬 출력64 V/1 A 또는 32 V/2 A64 V/2 A 또는 32 V/4 A
기본 테스트 리드GTL-105A × 3GTL-104A × 3
유러피언 테스트 리드(옵션)GTL-203A × 3GTL-204A × 3

시리즈 공통 사양

항목사양
동작 형태3출력 프로그래머블 리니어 DC 전원
부하 조정률전압 < 3 mV, 전류 < 3 mA (정격 전류 3 A 초과 시 < 5 mV / 5 mA)
입력 조정률전압 < 3 mV, 전류 < 3 mA
리플·잡음 (20 Hz–20 MHz)리플 < 1 mVrms / 3 mVp-p, 잡음 < 2 mVrms / 30 mVp-p, 전류 < 3 mArms
프로그래밍 정확도 (25 ± 5 °C)전압 < 0.05 % + 20 mV, 전류 < 0.1 % + 5 mA (3 A 초과 시 + 10 mA), OVP < 0.05 % + 20 mV
리드백 정확도전압 < 0.05 % + 10 mV, 전류 < 0.1 % + 5 mA (3 A 초과 시 + 10 mA)
분해능10 mV · 1 mA
트래킹 오차< 0.1 % + 20 mV
디스플레이192 × 128 LCD, 세 출력 동시 표시
메모리·타이머100세트, 스텝당 0.1초–99분 59초

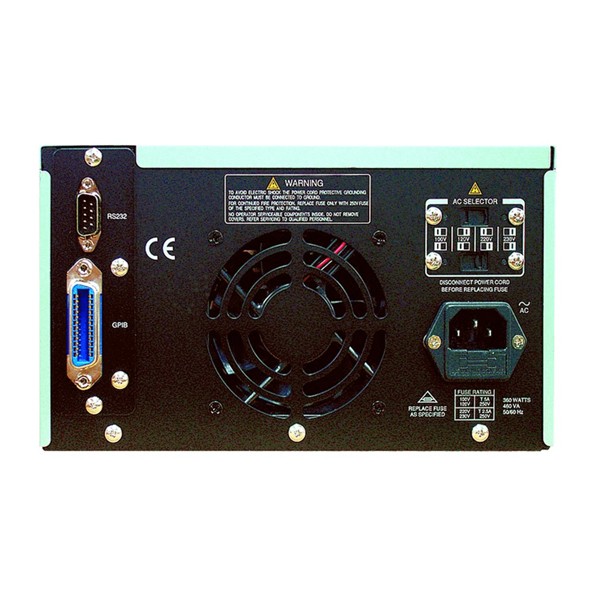

인터페이스RS-232C 기본, GPIB (IEEE-488.2) 공장 옵션
원격 제어SCPI 호환 명령, LabVIEW 드라이버
보호OVP · OCP · OTP
팬지능형 팬 제어(출력 전력에 따라 속도 변경)
AC 입력AC 100 / 120 / 220 V ± 10 %, 230 V (+10 % / −6 %), 50/60 Hz
크기 · 무게230 × 140 × 380 mm · 약 10 kg

활용 분야

다전압 회로와
자동화 시험 현장

  • 다전압 회로 시험 — 서로 다른 전압이 동시에 필요한 회로에 세 출력을 공급합니다.
  • 메모리 시퀀스 시험 — 저장한 전압 단계를 반복 실행해 DUT 시동 특성을 비교합니다.
  • ATE 시험 자동화 — RS-232C나 GPIB와 LabVIEW 드라이버로 PC에서 전원을 제어합니다.
  • 교육 실습실 — 다중 전원 실습을 한 대로 진행합니다.

선택 가이드

PST-3201과 3202의
모델별 용도

이럴 때 (현장 조건)권장 모델선택 이유
세 출력을 모두 32 V로 쓸 때PST-320132 V/1 A 출력 3개 구성입니다.
저전압 6 V 채널이 추가로 필요할 때PST-320232 V/2 A 두 채널에 6 V/5 A 채널을 더했습니다.
GPIB 연결이 필요할 때PST + GPIB 옵션공장 설치 옵션으로 GPIB를 추가합니다.
GPIB 기본 탑재 3출력이 필요할 때PPTGPIB와 리모트 센싱을 기본 갖춥니다.

구성·옵션

기본 구성과
인터페이스 옵션

구분품명품번
기본 (PST-3201)사용 설명서 · 전원 코드 · 테스트 리드GTL-105A × 3 (유러피언 GTL-203A × 3)
기본 (PST-3202)사용 설명서 · 전원 코드 · 테스트 리드GTL-104A × 3 (유러피언 GTL-204A × 3)
옵션GPIB 인터페이스 (공장 설치) · 유럽형 잭 단자Opt.01
별매랙 마운트 (19인치, 4U)GRA-407
별매RS-232C 케이블 (9핀 널 모뎀)GTL-232
별매GPIB 케이블 / USB-GPIB 어댑터GTL-248 / GTL-251
