세 출력이 서로 절연된
2레인지 스위칭 DC 전원공급기

GW Instek SPD-3606 다출력 2레인지 스위칭 DC 전원공급기

견적 받기

GW Instek SPD-3606은 CH1·CH2에서 30 V/6 A와 60 V/3 A 레인지를 선택하는 절연 3출력 2레인지 스위칭 DC 전원공급기(스위칭 DC 파워 서플라이)입니다. CH3는 0.1~5 V/3 A 범위에서 조정하며, 세 출력을 합쳐 375 W를 출력합니다.

두 채널을 직렬이나 병렬로 묶으면 120 V/3 A나 30 V/12 A까지 확장할 수 있습니다. 스위칭 방식이어서 같은 출력의 리니어 전원보다 무게가 절반에 못 미치고, 효율은 기존 방식보다 최대 25 % 높습니다. (주)테솔이 국내에 공식 공급합니다.

375 W

3출력 총 출력 전력

3출력

서로 절연된 출력

60 V

CH1 · CH2 최대 전압

120 V/3 A

두 채널 직렬 출력

특징

절연 3출력과
가벼운 스위칭 구조

핵심 특징현장에서 달라지는 점
CH1 · CH2 듀얼 레인지30 V/6 A와 60 V/3 A 중 선택해 저전압 대전류와 중간 전압 부하를 한 전원으로 시험합니다.
절연 3출력세 출력이 서로 절연되어 있어 회로를 나누어 연결해도 접지 간섭이 생기지 않습니다.
CH3 0.1~5 V 조정저전압 채널을 3 A 범위에서 조정해 로직과 센서 전원으로 사용합니다.
직렬 · 병렬 연결두 채널을 묶어 한 본체에서 전압이나 전류를 높일 수 있습니다.
스위칭 효율리니어 방식보다 효율이 최대 25 % 높아 발열과 전력 손실이 줄어듭니다.
OVP · OTP · 역극성 보호과전압은 시험 대상을, 과열은 전원을 보호하고 역극성 연결에도 대비합니다.
원격 출력 ON/OFF원격 단자로 출력을 켜고 끄므로 인터록과 외부 장비 연동에 사용합니다.

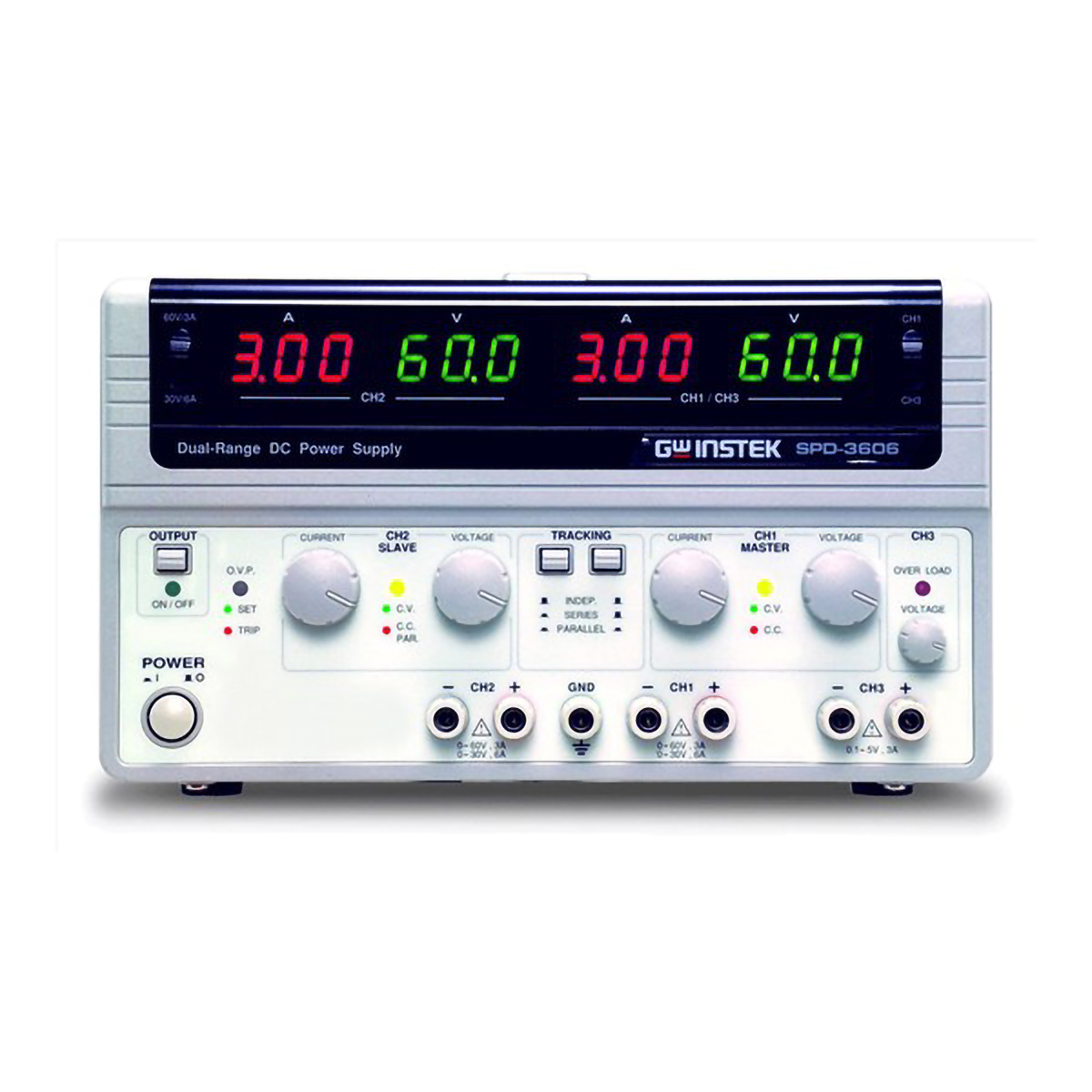

GWINSTEK SPD-3606 - 네 개의 표시창과 출력 단자가 보이는 전원공급기 정면
네 개의 표시창과 출력 단자가 보이는 전원공급기 정면

방식 선택

스위칭 전원의
무게와 잡음 균형

SPD-3606은 스위칭 방식이라 같은 출력의 리니어 전원보다 무게가 절반에 못 미치고 자리를 훨씬 적게 차지합니다. 대신 CH1·CH2 리플이 5 mVrms(5 Hz–1 MHz)이므로, 1 mVrms 이하가 필요한 아날로그 회로에는 리니어 GPD·GPP를 선택하세요.

직렬 · 병렬 구성

두 채널을 직렬 트래킹으로 묶으면 60 V/6 A와 120 V/3 A를, 병렬로 묶으면 30 V/12 A를 출력합니다. 직렬 동작의 리플과 변동률은 별도 사양이므로 사양표를 확인하세요.

SPD-3606은 전면 패널로 조작하는 비프로그래머블 모델이며, 원격 단자는 출력 ON/OFF만 제어합니다. PC 제어가 필요하면 프로그래머블 PSW나 GPP를 선택하세요.

사양

SPD-3606 사양과
3출력 구성

항목사양
출력CH1 · CH2 각 0–30 V/0–6 A 또는 0–60 V/0–3 A · CH3 0.1–5 V/3 A · 375 W · 절연 3출력
직렬 · 병렬 트래킹30 V/12 A · 60 V/6 A · 120 V/3 A
리플 · 잡음CH1 · CH2 5 mVrms (5 Hz–1 MHz), 50 mVp-p (20 Hz–20 MHz) · CH3 10 mVrms, 100 mVp-p · CC 3 mArms
직렬 동작 리플 · 잡음≤ 10 mVrms (5 Hz–1 MHz) · ≤ 100 mVp-p (20 Hz–20 MHz)
조정률입력 ≤ 0.01 % + 3 mV · 부하 ≤ 0.01 % + 5 mV (6 A 이하), ≤ 0.01 % + 8 mV (12 A 이하)
전류 조정률입력 ≤ 0.2 % + 3 mA · 부하 ≤ 0.2 % + 3 mA
미터 정확도±(0.5 % 읽음값 + 2 digit)
OVP 정확도0.5 % 읽음값 + 0.5 V
온도 계수전압 100 ppm/°C + 3 mV · 전류 150 ppm/°C + 3 mA
과도 회복 시간≤ 100 µs (50 % 부하 변경, 최소 부하 0.5 A)
응답 시간전압 상승 (10–90 %) ≤ 100 ms · 하강 (90–10 %) ≤ 100 ms
트래킹 오류≤ 0.5 % + 10 mV · 직렬 동작 변동률 ≤ 300 mV
보호 · 제어OVP(DUT 보호) · OTP · 역극성 보호 · 원격 출력 on/off · 팬 속도 제어
절연섀시 & 단자 · 섀시 & AC 코드 100 MΩ 이상 (DC 1000 V)
AC 입력115 V / 230 V ± 15 %, 50/60 Hz
동작 환경주변 온도 0–40 °C · 상대 습도 80 % 이하
보관 환경주변 온도 −10–70 °C · 상대 습도 70 % 이하
팬 잡음50 dB 이하
크기 · 무게255 × 145 × 265 mm · 약 6 kg
옵션전압 · 전류 보호 노브 (GPS-001)

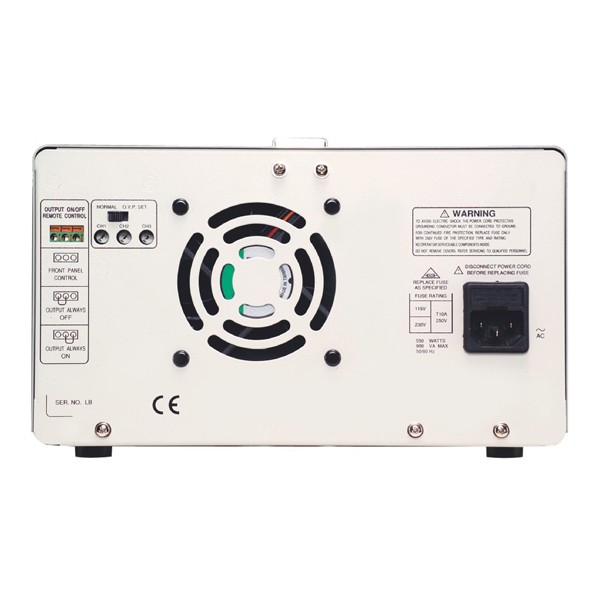

GWINSTEK SPD-3606 - 냉각 팬과 전원 입력부가 있는 전원공급기 후면
냉각 팬과 전원 입력부가 있는 전원공급기 후면

활용 분야

다채널 시험과
직렬 구성 시험

  • 다채널 장비 시험 — 절연된 세 출력으로 회로를 나누어 전원을 공급합니다.
  • 중간 전압 부품 시험 — 60 V 레인지로 부품에 전원을 공급합니다.
  • 직렬 · 병렬 구성 시험 — 두 채널을 묶어 120 V/3 A 같은 조합을 만듭니다.
  • 조립 라인 고정 출력 — 보호 노브 옵션으로 설정값이 바뀌지 않게 합니다.

선택 가이드

출력과 방식별
권장 전원

이럴 때 (현장 조건·용량)권장 모델선택 이유
넓은 전압 레인지를 가벼운 수동 전원으로 운용할 때SPD-3606절연 3출력, 60 V 레인지, 직렬 시 120 V/3 A입니다.
리플을 1 mVrms 이하로 낮춰야 할 때GPD · GPP리니어 방식으로 CV 리플이 1 mVrms 이하입니다.
PC로 제어해야 할 때PSW · GPP프로그래머블 시리즈로 PC 인터페이스를 갖춥니다.
RS-232C 제어의 소형 단일 출력이 필요할 때PSS 시리즈리니어 방식 100 W 이하 프로그래머블 전원입니다.

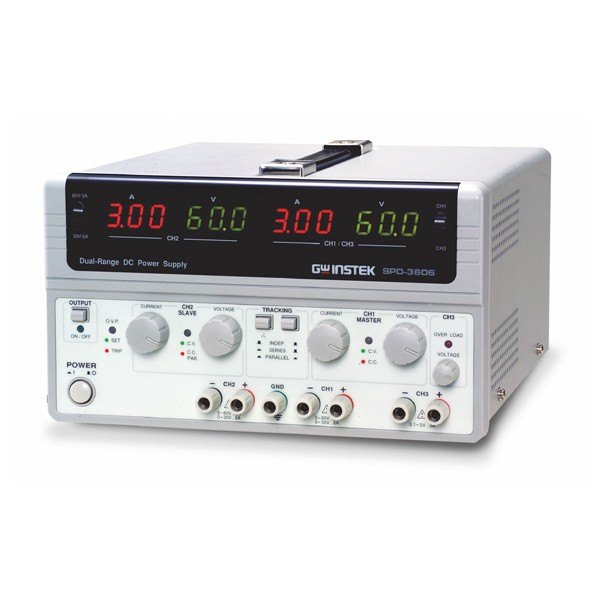

GWINSTEK SPD-3606 - LED 표시창과 조절 노브가 있는 다채널 전원공급기 사선 모습
LED 표시창과 조절 노브가 있는 다채널 전원공급기 사선 모습

구성·옵션

기본 구성과
보호 노브 옵션

구분품명품번
구성품사용 설명서 · 전원 코드해당 없음
구성품테스트 리드GTL-104A ×2 · GTL-105A ×1
구성품유러피언 테스트 리드GTL-201A ×1 · GTL-203A ×1 · GTL-204A ×2
옵션전압 · 전류 보호 노브GPS-001
