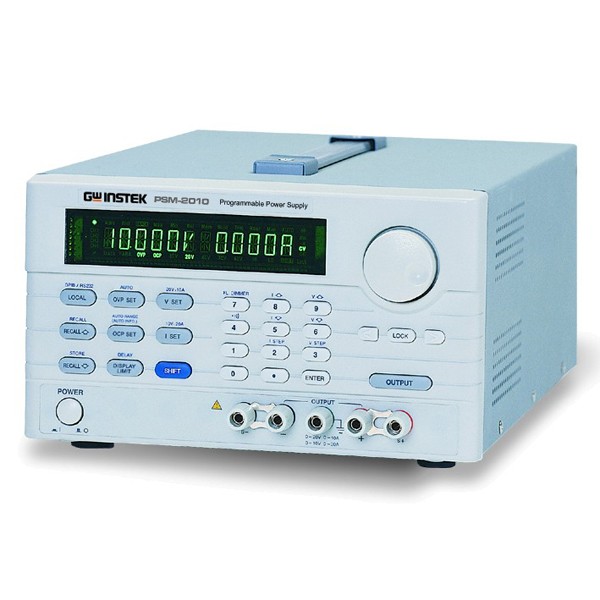

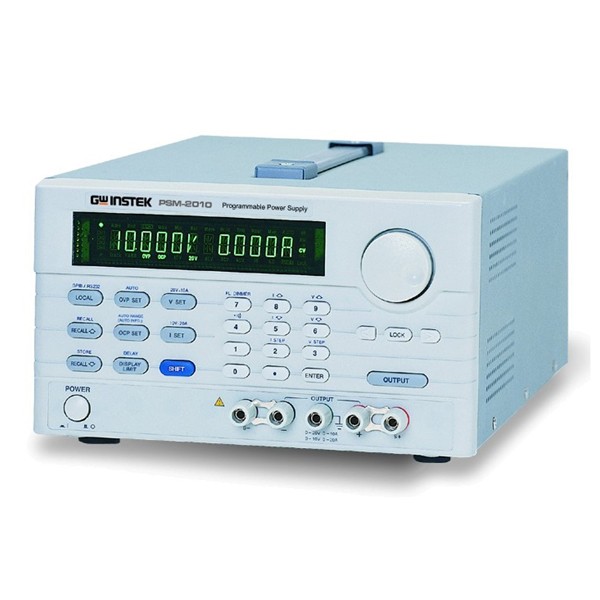

GW Instek PSM-Series 프로그래머블 리니어 DC 전원공급기 PSM 시리즈

MODEL: PSM-Series
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

저전압 대전류와 고전압 저전류를
한 대로 전환하는 리니어 전원

GW Instek PSM 시리즈 프로그래머블 리니어 DC 전원공급기

견적 받기

GW Instek PSM 시리즈는 PSM-2010·3004·6003 세 모델로 구성된 단일 출력 2레인지 프로그래머블 리니어 DC 전원공급기(2레인지 DC 파워 서플라이)입니다. 120 W와 200 W 정격에서 저전압 대전류와 고전압 저전류 부하를 한 대로 전환해 시험합니다.

OVP·OCP·OTP 보호와 출력 ON/OFF 제어를 기본으로 갖추고, RS-232C와 GPIB로 PC에서 원격 제어합니다. 그래서 품질 검증(QA)과 제품 개발의 자동 시험에 사용합니다. 값은 진공 형광 디스플레이(VFD)에 표시되며, (주)테솔이 국내에 공식 공급합니다.

0.01 %

CV 부하·입력 조정률

350 µVrms

PSM-2010·3004 CV 리플

1 mV / 1 mA

PSM-2010 프로그래밍 분해능

100세트

출력 설정 메모리

특징

두 레인지와
낮은 리플 구조

핵심 특징	현장에서 달라지는 점
단일 출력 2레인지	한 모델에서 전압·전류 레인지를 둘 중 하나로 전환하므로 부하 조건마다 전원을 바꿔 연결하지 않습니다.
350 µVrms 이하 리플	PSM-2010과 PSM-3004의 리플이 낮아 아날로그 회로의 기준 전원으로도 노이즈 여유를 확보합니다.
1 mV · 1 mA 분해능	PSM-2010은 미세한 단위로 설정하므로 저전류 소자의 문턱 특성까지 확인합니다.
OVP · OCP · OTP 보호	과전압, 과전류, 과열 시 출력을 차단해 시험 대상과 전원을 함께 보호합니다.
자동 스텝 실행	타이머와 100세트 메모리로 설정 순서를 자동으로 진행해 반복 시험의 조작을 줄입니다.

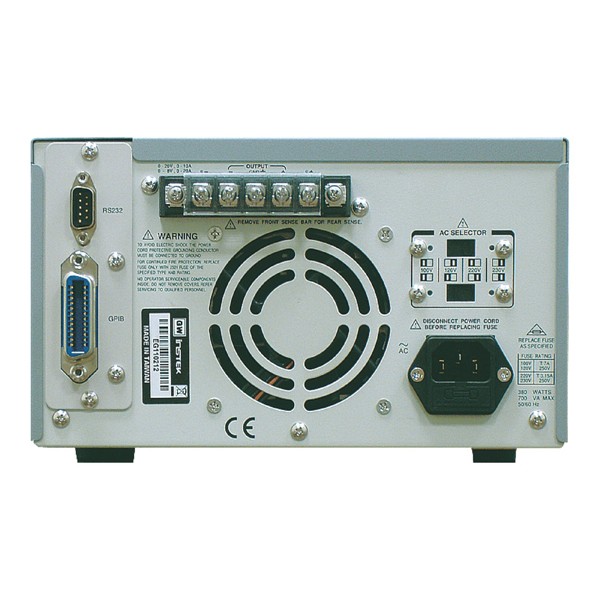

전면·후면 출력 단자	벤치 시험은 전면, 랙 장착 시험은 후면 단자를 선택해 배선합니다.

레인지 선택

모델별 레인지와
부하 선택

세 모델은 각각 두 가지 정격 조합을 갖습니다. PSM-2010은 0~8 V/20 A와 0~20 V/10 A, PSM-3004는 0~15 V/7 A와 0~30 V/4 A, PSM-6003은 0~30 V/6 A와 0~60 V/3.3 A입니다. 시험 부하의 최대 전류를 먼저 정한 뒤, 그 전류를 만족하는 레인지의 모델을 고르세요.

설정 정확도 해석 방법

프로그래밍 정확도는 출력 설정값의 0.05 %에 10 mV를 더한 값입니다. 예를 들어 10.00 V로 설정하면 ±(5 mV + 10 mV) = ±15 mV이고, 읽은 값의 리드백 정확도는 0.05 % + 5 mV로 따로 정해집니다.

사용 방법

PSM 시리즈
RS-232C·GPIB 원격 제어 순서

PSM 시리즈는 RS-232C와 GPIB로 PC에 연결해 SCPI 명령으로 제어합니다. 공식 PC Software for PSM-Series와 LabVIEW Driver, VB·VC++ 예제가 있습니다.

소프트웨어·도구	하는 일
PC Software for PSM-Series	PC에서 전압·전류 설정과 출력 확인
LabVIEW Driver	LabVIEW 자동 시험에 전원 편입
VB·VC++ 예제	자체 제어 프로그램 작성 참고

처음 연결하는 순서

순서	할 일
1	GTL-232(RS-232C) 또는 GTL-248·GTL-251(GPIB)로 PC와 연결하세요.
2	[SHIFT]+[LOCAL]로 인터페이스를 고르고 [ENTER]를 누르세요.
3	RS-232C는 1200~9600 bps, 8비트, 패리티 없음, 스톱 1비트로 PC와 같게 맞추고 케이블은 15 m 이하로 두세요.
4	RS-232C로 제어할 때는 SYSTem:REMote를 먼저 보내 원격 모드로 바꾸세요.
5	전압 범위와 전압·전류를 설정하고 출력을 켠 뒤 측정값을 읽습니다.

PSM SCPI 명령 예시

명령	하는 일
SYSTem:REMote	RS-232C 원격 모드 전환
*IDN?	기기 식별 정보 조회
:VOLTage:RANGe P8V	전압 범위를 8 V 범위로 선택
:VOLTage 2.0	출력 전압을 2.0 V로 설정
OUTPut:STATe 1	출력 켜기
:MEASure:CURRent?	출력 전류 측정값 읽기

명령 끝에는 LF를 붙입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

사양

3개 모델 비교와
시리즈 공통 사양

항목	PSM-2010	PSM-3004	PSM-6003
정격 출력	0–8 V/20 A 또는 0–20 V/10 A, 200 W	0–15 V/7 A 또는 0–30 V/4 A, 120 W	0–30 V/6 A 또는 0–60 V/3.3 A, 200 W
CV 리플 · 잡음	< 350 µVrms / 3 mVp-p	< 350 µVrms / 2 mVp-p	< 500 µVrms / 3 mVp-p (≤ 50 V), < 1 mVrms / 3 mVp-p (> 50 V)
프로그래밍 분해능	1 mV / 1 mA	1 mV / 0.5 mA	2 mV / 0.5 mA
리드백 분해능	전압 0.5 mV / 전류 1 mA	전압 0.5 mV / 전류 0.1 mA	전압 1 mV / 전류 0.5 mA
전압 상승 시간 (10–90 %, 저항성 부하)	전부하 95 ms / 무부하 45 ms	전부하 50 ms / 무부하 20 ms	전부하 80 ms / 무부하 100 ms
전압 하강 시간 (10–90 %, 저항성 부하)	전부하 30 ms / 무부하 450 ms	전부하 45 ms / 무부하 400 ms	전부하 30 ms / 무부하 450 ms

시리즈 공통 사양

항목	사양
CV 조정률	부하 < 0.01 % + 2 mV · 입력 < 0.01 % + 2 mV
CC 조정률	부하 < 0.01 % + 250 µA · 입력 < 0.01 % + 250 µA
CC 리플	< 2 mArms
프로그래밍 정확도	전압 출력의 0.05 % + 10 mV · 전류 출력의 0.2 % + 10 mA
리드백 정확도	전압 0.05 % + 5 mV · 전류 0.15 % + 5 mA
전면 패널 분해능	전압 1 mV · 전류 1 mA (< 10 A), 10 mA (≥ 10 A)
OVP/OCP 정확도	전압 0.1 % + 10 mV · 전류 0.4 % + 10 mA
안정도	전압 0.02 % + 1 mV · 전류 0.1 % + 1 mA
온도 계수 (℃당)	전압 0.01 % + 3 mV · 전류 0.02 % + 3 mA
과도 응답	< 50 µs (전부하 → 반부하 변화 시 15 mV 이내 복귀)
명령 처리 시간	100 ms
보호 · 기능	OVP · OCP(지연) · OTP · 메모리 100세트 · 자동 스텝 타이머 · VFD 표시 · 전면 · 후면 단자
인터페이스	RS-232C · GPIB 기본, SCPI · LabVIEW 드라이버
AC 입력 전원	AC 100 · 120 · 220 V ±10 %, 230 V (-6 % ~ +10 %), 50/60 Hz
기본 액세서리	사용 설명서 · 전원 코드 · 테스트 리드 GTL-104A · GND 리드 GTL-201A · 센스 리드 GTL-202 (유러피언 단자)
크기 · 무게	230 × 140 × 380 mm · 약 10 kg

활용 분야

자동 시험과
개발 검증

품질 검증(QA)과 제품 개발 시험 — 설정 정확도와 낮은 리플로 시험 대상에 안정된 전원을 공급합니다.
대전류·고전압 부하 시험 — 두 레인지를 전환해 저전압 대전류와 고전압 저전류 부하를 같은 전원으로 시험합니다.
자동 시험 시스템 — RS-232C와 GPIB로 PC와 연결해 시험 순서를 자동화합니다.
단계별 반복 시험 — 타이머와 메모리 세트로 여러 설정을 순서대로 진행합니다.

선택 가이드

PSM 모델의
출력 구성별 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
저전압 대전류와 고전압 저전류를 한 전원으로 오갈 때	PSM 시리즈	모델마다 두 가지 전압·전류 레인지를 갖춥니다.
100 W급 소형 단일 출력이 필요할 때	PSS 시리즈	리플 1 mVrms 미만, 10 mV · 1 mA 분해능의 소형 리니어 전원입니다.
±32 V 트래킹과 3.3 V/5 V 고정 출력이 필요할 때	PPE-3323	3출력 207 W 구성입니다.
60 V까지 3출력을 가볍게 운용할 때	SPD-3606	스위칭 방식 절연 3출력 375 W입니다.

구성·옵션

기본 액세서리와
별매 옵션

기본 액세서리 — 사용 설명서, 전원 코드, 테스트 리드 GTL-104A, GND 리드 GTL-201A, 센스 리드 GTL-202(유러피언 단자)입니다.
GTL-232 — RS-232C 케이블, 9핀(암)-9핀, 널 모뎀입니다.
GTL-248 — GPIB 케이블, 이중 차폐, 2000 mm입니다.
GTL-251 — USB-GPIB 어댑터(GPIB-USB-HS), 2000 mm입니다.
GRA-407 — 랙 어댑터패널, 19 in, 4U입니다.

PSM 시리즈와 함께 보는
DC 전원공급기

PSM 시리즈를 PC로 제어할 수 있습니까?
네, RS-232C와 GPIB가 기본이며 SCPI 명령과 LabVIEW 드라이버로 제어할 수 있습니다. 케이블은 GTL-232, GTL-248, GTL-251 중 연결 방식에 맞게 선택하세요.
PSM-2010의 두 레인지는 어떻게 선택합니까?
PSM-2010은 0~8 V/20 A 또는 0~20 V/10 A 중에서 고를 수 있습니다. 같은 전원으로 저전압 대전류와 고전압 저전류 부하를 오가며 시험합니다.
PSM-3004와 PSM-6003은 무엇이 다릅니까?
출력 범위와 전력이 다릅니다. PSM-3004는 120 W, PSM-6003은 200 W이고 6003은 최대 60 V 레인지를 갖춥니다.
PSM 시리즈를 19인치 랙에 설치할 수 있습니까?
네, 옵션 GRA-407 랙 어댑터패널(19 in, 4U)을 사용해 설치할 수 있습니다.
PSM 시리즈 교정도 문의할 수 있습니까?
네, 교정 상담이 가능합니다. 교정할 항목이 (주)테솔의 KOLAS 인정 범위 안에 있는지 확인해 안내합니다.
