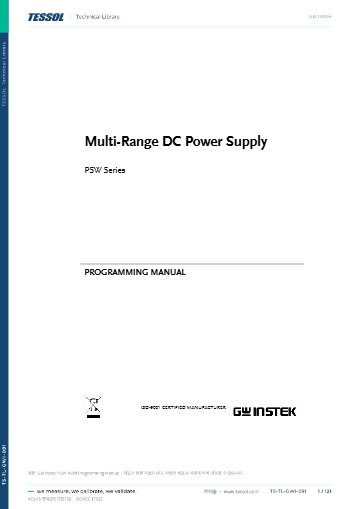

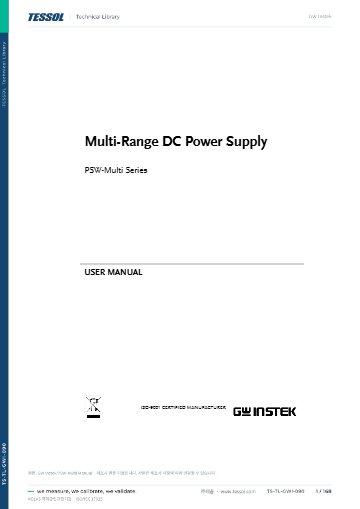

사용 설명서

사용 설명서

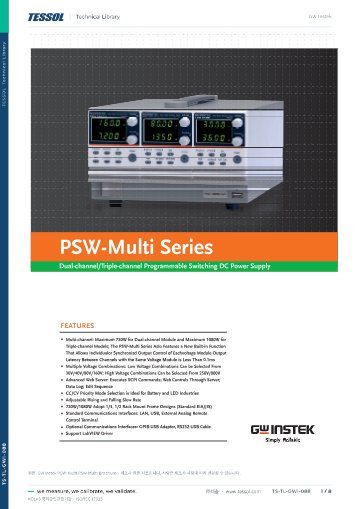

종합 카달로그

제품문의 구매하기

채널마다 전압 모듈을 골라
조합하는 다채널 DC 전원

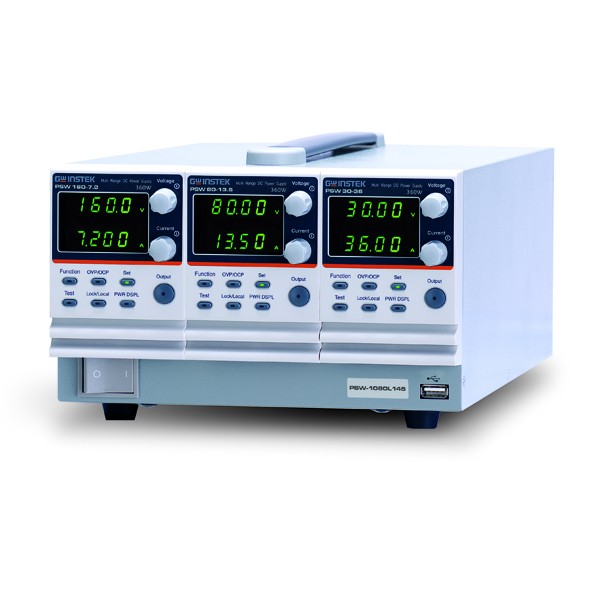

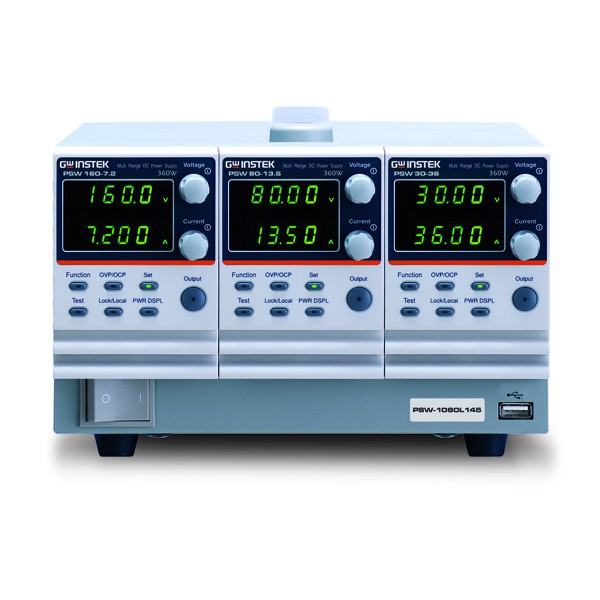

GW Instek PSW-Multi 2 · 3채널 프로그래머블 DC 전원공급기

견적 받기

GW Instek PSW-Multi는 PSW 360 W 모듈을 채널마다 하나씩 담아 2채널 720 W 또는 3채널 1080 W를 출력하는 멀티레인지 프로그래머블 스위칭 DC 전원공급기(Multi-Channel Switching DC Power Supply)입니다. 채널마다 30~800 V 모듈을 골라 조합합니다.

같은 전압 모듈끼리는 채널 간 지연이 0.1 ms 미만이어서 여러 전원을 거의 동시에 켜고 끕니다. 채널별 CC/CV 우선 모드로 돌입 전류에 민감한 대상을 보호합니다. 이 전원공급기는 (주)테솔이 국내에 공식 공급합니다.

2 · 3채널

채널 수별 본체 구성

< 0.1 ms

같은 전압 모듈끼리의 채널 간 지연

6종 모듈

30·40·80·160·250·800 V

LAN · USB

표준 통신 인터페이스

특징

채널마다
다른 전압을 선택

핵심 특징	현장에서 달라지는 점
멀티레인지 모듈	모듈마다 30 V부터 800 V까지 범위를 골라 DUT의 전원 레일에 맞춰 조합합니다.
채널 간 지연 0.1 ms 미만	같은 전압 모듈끼리는 거의 동시에 켜지고 꺼지므로 전원 인가 순서 시험의 편차가 줄어듭니다.
채널 수만큼 늘어나는 합계 출력	채널을 늘릴수록 한 본체의 합계 전력이 커져 DUT의 전원 레일을 한 대에 모읍니다.
채널별 CC/CV 우선	채널마다 CC 또는 CV로 시작해 LED와 배터리처럼 돌입 전류에 민감한 대상을 보호합니다.
슬루율과 상승 시간 조정	출력이 바뀌는 속도를 조절해 부하에 가해지는 스트레스를 줄입니다.
웹 서버 제어	웹 서버에서 SCPI 명령 입력, 데이터 기록, 시퀀스 편집을 수행하므로 별도 소프트웨어 없이 원격 제어합니다.

모듈 조합

모델 구성과
조합 규칙

2채널 13개 모델(PSW-720xx)과 3채널 24개 모델(PSW-1080xxx)이 있으며 PSW-720L11은 30 V 모듈 2개, PSW-1080L111은 30 V 모듈 3개 구성입니다. 모듈 정격은 30 V 36 A부터 800 V 1.44 A까지 PSW 단일 출력 모델과 같습니다.

저전압 모듈(30·40·80·160 V)과 고전압 모듈(250·800 V)은 한 본체에 함께 장착하지 않으므로, DUT의 전원 레일에 고전압 채널이 포함되는지 먼저 정하세요. 합계 출력이 정격을 넘으면 출력은 작동 범위 안으로 제한됩니다.

채널마다 선택하는 전원 모듈

채널은 각각 독립된 360 W 모듈이므로 DUT의 3.3 V, 12 V, 48 V 레일을 서로 다른 모듈로 나눠 인가합니다. 모듈마다 상승 시간과 슬루율을 조정해 전원 인가 순서를 정하세요.

사용 방법

PSW-Multi 시리즈
채널 지정 명령과 웹 제어

PSW-Multi는 LAN과 USB로 PC에 연결하고, 내장 웹 서버나 SCPI 명령으로 채널별 출력을 제어합니다. 공식 LinkVIeW, LabVIEW Driver, USB Driver, Test Scripts를 지원합니다.

소프트웨어·도구	하는 일
웹 서버	브라우저에서 SCPI 명령 입력, 데이터 로그, 시퀀스 편집
LinkVIeW	PC에서 전원 제어와 시험 자동화
LabVIEW Driver	LabVIEW 2012 이상 시험 프로그램에 편입
USB Driver for PSW-Series	USB(CDC) 연결을 통신 포트로 인식

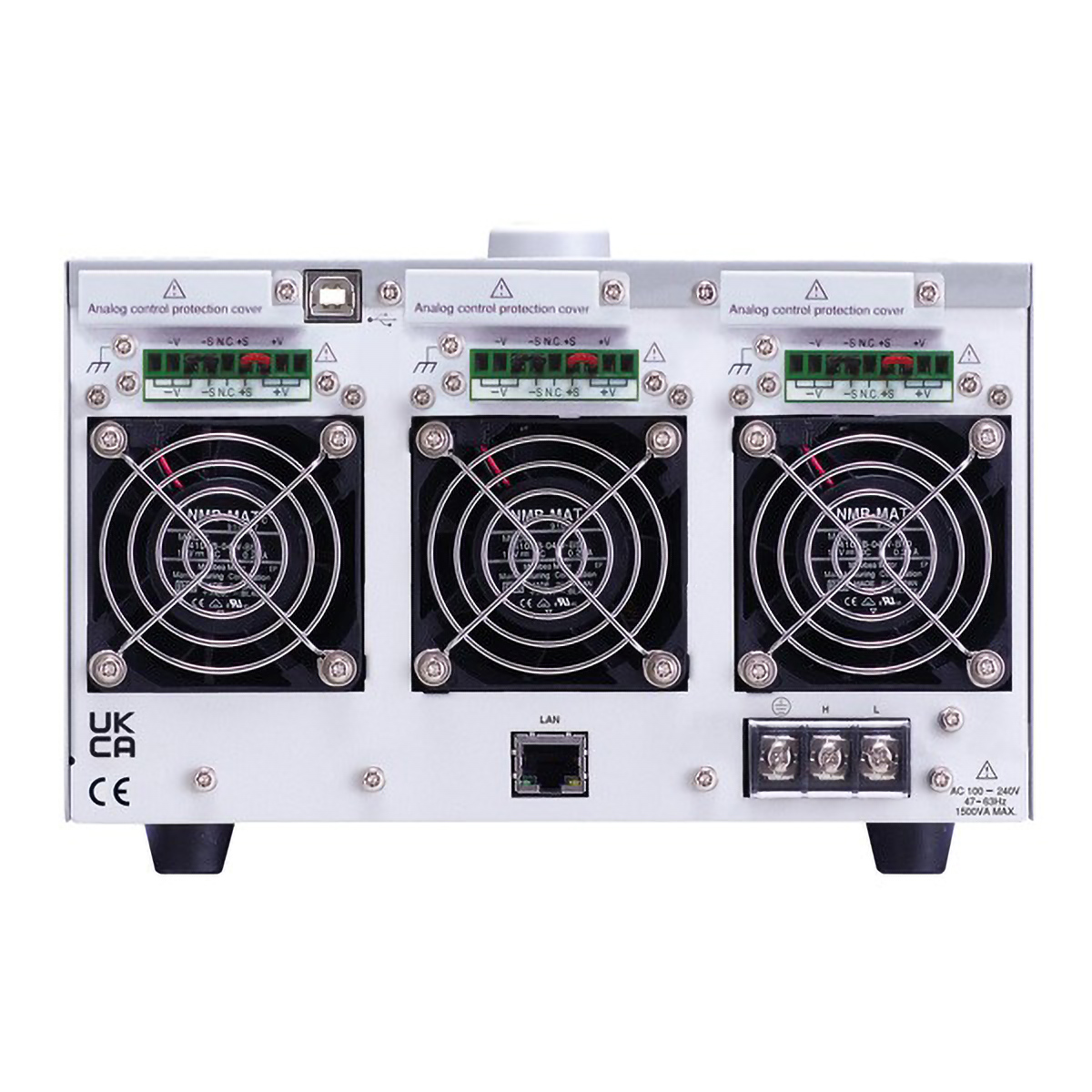

처음 연결하는 순서

순서	할 일
1	후면 USB(Type B) 또는 LAN 단자로 PC와 연결하세요.
2	USB로 제어할 때는 USB Driver를 설치하고 Function 설정 F-22를 2(USB-CDC)로 맞추세요.
3	LAN으로 제어할 때는 IP 주소를 설정하고, 웹 제어는 F-59를 1로 켠 뒤 브라우저에 IP를 입력하세요.
4	소켓 프로그램은 포트 2268로 접속해 *IDN?으로 연결을 확인합니다.
5	채널 번호를 지정해 전압·전류를 설정하고 출력을 켭니다.

PSW-Multi SCPI 명령 예시

명령	하는 일
*IDN?	제조사·모델·시리얼·펌웨어 조회
APPL 5.05,1.1	5.05 V, 1.1 A로 설정(채널 생략 시 CH1)
SOUR:VOLT:LEV:IMM:AMPL 10	출력 전압을 10 V로 설정
OUTP ON	CH1 출력 켜기
OUTP:SYNC ON,(@1,3)	CH1과 CH3 출력을 동시에 켜기

채널은 (@1), (@1,3), (@1:3) 형식으로 지정합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 프로그래밍 매뉴얼을 함께 확인하세요.

사양

360 W 모듈별
채널 사양

항목	30-36 모듈	40-27 모듈	80-13.5 모듈	160-7.2 모듈	250-4.5 모듈	800-1.44 모듈
전압 클래스	L (저전압)	L (저전압)	L (저전압)	L (저전압)	H (고전압)	H (고전압)
정격 출력 전압	30 V	40 V	80 V	160 V	250 V	800 V
정격 출력 전류	36 A	27 A	13.5 A	7.2 A	4.5 A	1.44 A
정격 출력 전력	360 W	360 W	360 W	360 W	360 W	360 W
전력비	3	3	3	3.2	3.125	3.2
CV 라인 변동률	18 mV	23 mV	43 mV	83 mV	128 mV	403 mV
CV 부하 변동률	20 mV	25 mV	45 mV	85 mV	130 mV	405 mV
CV 리플 p-p	60 mV	60 mV	60 mV	60 mV	80 mV	150 mV
CV 리플 rms	7 mV	7 mV	7 mV	12 mV	15 mV	30 mV
CC 라인 변동률	41 mA	32 mA	18.5 mA	12.2 mA	9.5 mA	6.44 mA
CC 부하 변동률	41 mA	32 mA	18.5 mA	12.2 mA	9.5 mA	6.44 mA
CC 리플 rms	72 mA	54 mA	27 mA	15 mA	10 mA	5 mA
리모트 센싱 (편선 보상)	0.6 V	0.6 V	0.6 V	0.6 V	1 V	1 V
상승 시간 (정격 부하)	50 ms	50 ms	50 ms	100 ms	100 ms	150 ms
하강 시간 (정격 부하)	50 ms	50 ms	50 ms	100 ms	150 ms	300 ms
하강 시간 (무부하)	500 ms	500 ms	500 ms	1000 ms	1200 ms	2000 ms
과도 응답 시간	1 ms	1 ms	1 ms	2 ms	2 ms	2 ms
OVP 설정 범위	3 ~ 33 V	4 ~ 44 V	8 ~ 88 V	16 ~ 176 V	20 ~ 275 V	20 ~ 880 V
OCP 설정 범위	3.6 ~ 39.6 A	2.7 ~ 29.7 A	1.35 ~ 14.85 A	0.72 ~ 7.92 A	0.45 ~ 4.95 A	0.144 ~ 1.584 A
전면 표시 정확도 (전압)	±(0.1 % + 20 mV)	±(0.1 % + 20 mV)	±(0.1 % + 20 mV)	±(0.1 % + 100 mV)	±(0.1 % + 200 mV)	±(0.1 % + 400 mV)
전면 표시 정확도 (전류)	±(0.1 % + 40 mA)	±(0.1 % + 30 mA)	±(0.1 % + 20 mA)	±(0.1 % + 5 mA)	±(0.1 % + 5 mA)	±(0.1 % + 2 mA)
프로그래밍 · 측정 정확도 (전압)	±(0.1 % + 10 mV)	±(0.1 % + 10 mV)	±(0.1 % + 10 mV)	±(0.1 % + 100 mV)	±(0.1 % + 200 mV)	±(0.1 % + 400 mV)
프로그래밍 · 측정 정확도 (전류)	±(0.1 % + 30 mA)	±(0.1 % + 20 mA)	±(0.1 % + 10 mA)	±(0.1 % + 5 mA)	±(0.1 % + 5 mA)	±(0.1 % + 2 mA)
전압 프로그래밍 · 측정 분해능	1 mV	1 mV	2 mV	3 mV	5 mV	14 mV
전류 프로그래밍 · 측정 분해능	1 mA	1 mA	1 mA	1 mA	1 mA	1 mA
효율 (100 Vac)	77 %	78 %	78 %	79 %	79 %	80 %
효율 (200 Vac)	79 %	80 %	80 %	81 %	81 %	82 %

시리즈 공통 사양

항목	사양
채널 구성	2채널 13개 모델(합계 720 W), 3채널 24개 모델(합계 1080 W)
채널 간 지연	같은 전압 모듈끼리 0.1 ms 미만
보호	OVP, OCP(기본 정격의 110 %, 설정 정확도 ±2 %), OTP, AC fail, 전력 제한(정격 출력의 약 105 %)
공칭 입력	100 ~ 240 Vac, 50 ~ 60 Hz, 단상
입력 전압 범위 / 주파수	85 ~ 265 Vac / 47 ~ 63 Hz
역률 (100 Vac / 200 Vac)	0.99 / 0.97
홀드업 시간	20 ms 이상
USB	Type A 호스트, Type B 슬레이브, USB 1.1/2.0, CDC 클래스
인터페이스 (기본)	LAN, USB, 외부 아날로그 원격 제어 단자
인터페이스 (옵션)	GUG-001 GPIB-USB 어댑터, RS232-USB 케이블
웹 서버	SCPI 명령, 데이터 로그, 시퀀스 편집
드라이버 · 자동화	LabVIEW 드라이버, LinkVIeW, Test Script
동작 환경	0 ~ 50 ℃, 20 ~ 85 % RH (무응결)
보관 환경	-25 ~ 70 ℃, 90 % RH 이하 (무응결)
동작 고도	2000 m 이하
냉각	내부 팬 강제 공냉
절연 저항	입력-섀시, 입력-출력, 출력-섀시 500 Vdc 기준 100 MΩ 이상
안전 · EMC	EU 저전압 지침(CE), EU EMC 지침 Class A

활용 분야

여러 전원 레일을
동시에 인가하는 시험

배터리·자동차 전자 제품 — 전원 레일별로 다른 모듈을 연결해 채널 전원을 시험합니다.
LED 조명과 용량성 부하 — 채널별 CC 우선 모드로 돌입 전류를 억제합니다.
여러 전압 레인지가 필요한 R&D 시험대 — 한 본체에서 서로 다른 레일을 구동합니다.
전력 산업 고전압 장비 — 250 V 또는 800 V 모듈 조합으로 장비 입력을 인가합니다.

선택 가이드

PSW-Multi의 채널 수와
모듈별 구성 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
전원 레일이 2개일 때	2채널 PSW-720 계열	모델 13종에서 모듈을 조합합니다.
전원 레일이 3개일 때	3채널 PSW-1080 계열	모델 24종에서 모듈을 조합합니다.
저전압 레일만 쓸 때	30·40·80·160 V 모듈	저전압 모듈끼리만 한 본체에서 조합합니다.
단일 채널이면 충분할 때	PSW 시리즈	단일 출력 18개 모델입니다.

구성·옵션

인터페이스와
터미널 옵션

표준 인터페이스 — LAN, USB, 외부 아날로그 원격 제어 단자
옵션 인터페이스 — GUG-001 GPIB-USB 어댑터, RS232-USB 케이블
옵션 터미널 박스 — GET-001, GET-002, GET-005

PSW-Multi와 함께 보는
스위칭 전원

PSW-Multi는 채널마다 다른 전압 모듈을 선택할 수 있습니까?
네, 30~800 V 모듈 조합에 따라 2채널 13개 모델과 3채널 24개 모델이 있으며, 저전압과 고전압 모듈은 한 본체에 섞지 않습니다.
PSW-Multi의 2채널과 3채널은 무엇이 다릅니까?
채널 수와 합계 출력이 다릅니다. 모듈 수만큼 출력 전력이 늘어나며 합계 출력은 2채널이 720 W, 3채널이 1080 W입니다.
PSW-Multi 채널 전원을 동시에 켜면 시차가 생깁니까?
같은 전압 모듈끼리는 시차가 0.1 ms 미만입니다. 다른 전압 모듈이 섞이면 상승 시간이 다르므로 시퀀스로 인가 순서를 조정하세요.
PSW-Multi에 터미널 박스 옵션이 있습니까?
네, GET-001, GET-002, GET-005 터미널 박스를 선택 사양으로 구성할 수 있습니다.
