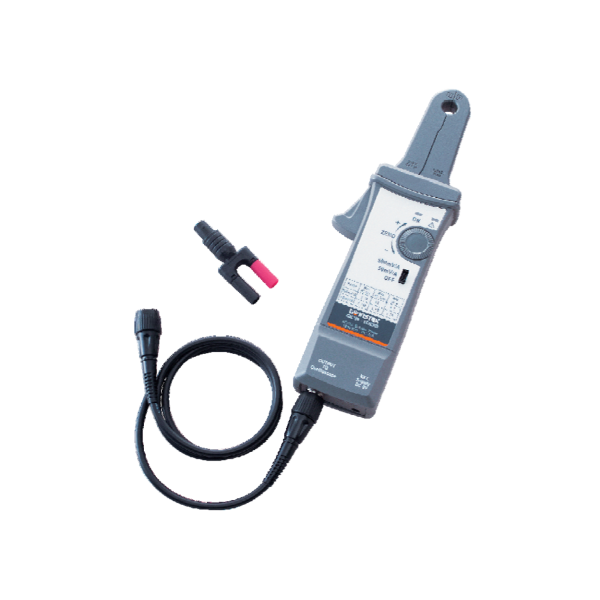

GW Instek 오실로스코프 전류 프로브 GCP-300/500/1000

Name: GW Instek 오실로스코프 전류 프로브 GCP-300/500/1000
Brand: GWINSTEK
SKU: 1734425099

회로를 끊지 않고 직류부터
전류 파형을 보는 프로브

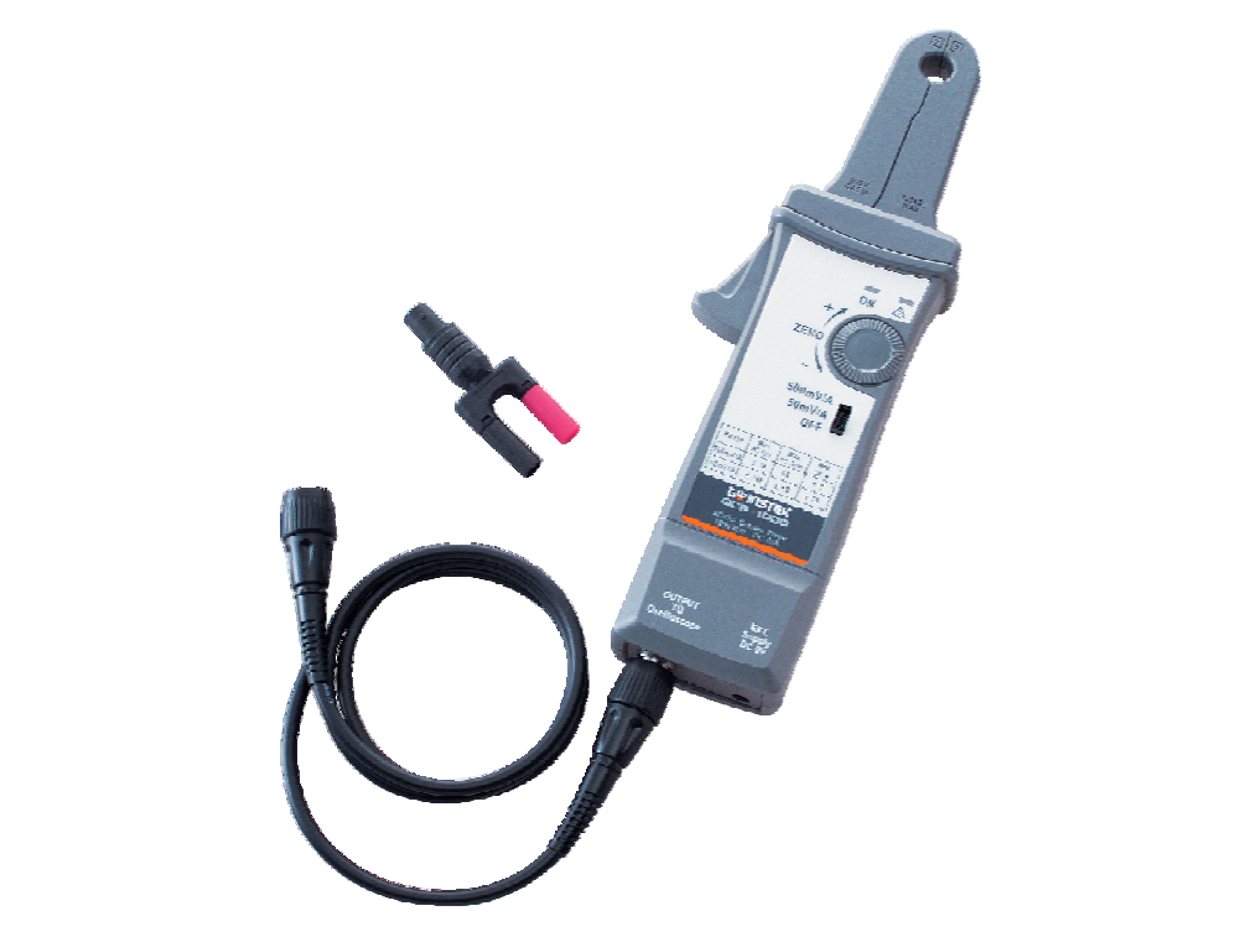

GW Instek GCP-300 · GCP-500 · GCP-1000 전류 프로브

GW Instek GCP-300·GCP-500·GCP-1000은 오실로스코프에 연결해 전류 파형을 관찰하는 AC/DC 전류 프로브(Current Probe)로, 회로를 끊지 않고 도선을 감싸 전류를 측정합니다.

모델에 따라 DC부터 300 kHz 또는 1 MHz까지의 대역폭을 지원하며, 연속 전류는 가장 큰 모델 기준 200 A까지입니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

모델별 대역폭

GCP-300 최대 연속 전류

GCP-500 · GCP-1000 정격

알칼리 건전지 또는 AC 컨버터

핵심 특징	현장에서 달라지는 점
직류부터 측정	세 모델 모두 DC 전류부터 측정하므로 배터리와 직류 전원의 전류 흐름을 그대로 파형으로 확인합니다.
모델별 대역폭	GCP-300은 300 kHz, GCP-1000은 1 MHz까지 측정하므로 스위칭 전류의 변화 속도에 맞춰 선택하세요.
큰 전류 측정	GCP-300은 연속 200 A, GCP-1000은 연속 70 A까지 측정하므로 부하 전류의 크기에 맞춰 선택하세요.
두 가지 감도	모델마다 전류 범위가 다른 두 감도 중 하나를 선택해 작은 전류는 확대해서, 큰 전류는 넓은 범위로 관찰합니다.
CAT III 등급	GCP-500과 GCP-1000은 CAT III 600 V 등급입니다.
간단한 전원	9 V 알칼리 건전지나 AC 컨버터로 동작하므로 현장 휴대용과 실험실 상시용으로 모두 사용할 수 있습니다.

측정할 도선 한 가닥만 클램프로 감싸세요. 전류의 크기에 맞춰 감도를 선택하며, 600 VAC를 넘는 회로에는 사용하지 마세요. 오실로스코프는 GDS, MSO, MDO 시리즈에 연결할 수 있습니다.

도선 한 가닥을 클램프에 넣고 프로브를 오실로스코프 채널에 연결한 뒤 전류 파형을 확인합니다. 측정 전에 DC 오프셋을 영점으로 조정하면 직류 전류를 정확하게 읽을 수 있습니다.

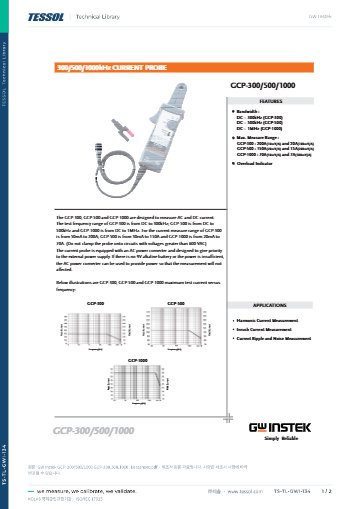

항목	GCP-300	GCP-500	GCP-1000
대역폭	DC ~ 300 kHz	DC ~ 500 kHz	DC ~ 1 MHz
최대 연속 전류	200 A (10 mV/A) · 20 A (100 mV/A)	150 A (20 mV/A) · 15 A (200 mV/A)	70 A (50 mV/A) · 7 A (500 mV/A)
피크	DC 200 A, AC 140 Arms	150 A, 100 Arms	70 A, 50 Arms
최대 정격 전압	CAT III 300 V, CAT II 600 V	CAT III 600 V	CAT III 600 V
전원	9 V 알칼리 건전지 또는 AC 컨버터	9 V 알칼리 건전지 또는 AC 컨버터	9 V 알칼리 건전지 또는 AC 컨버터
적용 오실로스코프	GDS · MSO · MDO 시리즈	GDS · MSO · MDO 시리즈	GDS · MSO · MDO 시리즈
