GW Instek 오실로스코프 수동 프로브 GTP-350A-2

Name: GW Instek 오실로스코프 수동 프로브 GTP-350A-2
Brand: GWINSTEK
SKU: 1734920855

10:1과 1:1을 전환하며
측정하는 수동 프로브

GW Instek GTP 시리즈 수동 프로브

GW Instek GTP 시리즈는 오실로스코프 입력에 연결하는 수동 프로브(Passive Probe)로, 10:1과 1:1 감쇠를 전환해 사용하며 모델별로 70 MHz부터 350 MHz까지 대역폭을 고를 수 있습니다.

10:1 모드는 신호를 10분의 1로 줄여 넓은 대역폭으로 측정하고, 1:1 모드는 작은 신호를 줄이지 않고 좁은 대역폭으로 측정합니다. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

감쇠 전환 방식

대역폭별 구성

연결 대상 오실로스코프 입력 임피던스

10:1 입력 용량 범위

핵심 특징	현장에서 달라지는 점
10:1 감쇠	신호를 10분의 1로 줄여 넓은 대역을 측정하므로 빠른 파형의 에지를 놓치지 않습니다.
1:1 직결	작은 신호를 줄이지 않고 측정하므로 미세한 신호의 크기를 그대로 읽습니다.
대역폭 선택	모델별로 대역폭이 달라 사용하는 오실로스코프 사양에 맞춰 고릅니다.
낮은 입력 용량	10:1 모드의 입력 용량이 작아 측정 회로에 주는 부하를 줄입니다.

프로브 대역폭은 사용하는 오실로스코프 대역폭 이상으로 고르는 것이 기본입니다. 프로브가 오실로스코프보다 느리면 프로브가 전체 측정 대역을 제한합니다. 입력 임피던스가 1 MΩ인 오실로스코프에 연결하세요.

프로브를 오실로스코프 채널에 연결한 뒤 프로브의 감쇠 전환 위치와 오실로스코프 채널 설정이 같은지 확인합니다. 감쇠 설정이 어긋나면 표시 전압이 실제 값과 달라집니다.

모델	대역폭 10:1	대역폭 1:1	입력 용량 10:1	입력 용량 1:1
GTP-070B-4	DC ~ 70 MHz (-3 dB)	DC ~ 6 MHz	14.5 ~ 17.5 pF	85 ~ 115 pF
GTP-100B-4	DC ~ 100 MHz	DC ~ 10 MHz	14.5 ~ 17.5 pF	85 ~ 115 pF
GTP-150B-4	DC ~ 150 MHz	DC ~ 6 MHz	8.5 ~ 18.5 pF	45 ~ 65 pF
GTP-200B-4	DC ~ 200 MHz	DC ~ 10 MHz	10.5 ~ 17.5 pF	65 ~ 105 pF
GTP-250A-2	DC ~ 250 MHz	DC ~ 6 MHz	약 17 pF	약 47 pF
GTP-250B-2	DC ~ 250 MHz	DC ~ 6 MHz	약 13 pF	약 65 pF
GTP-350A-2	DC ~ 350 MHz	DC ~ 6 MHz	약 13 pF	약 46 pF

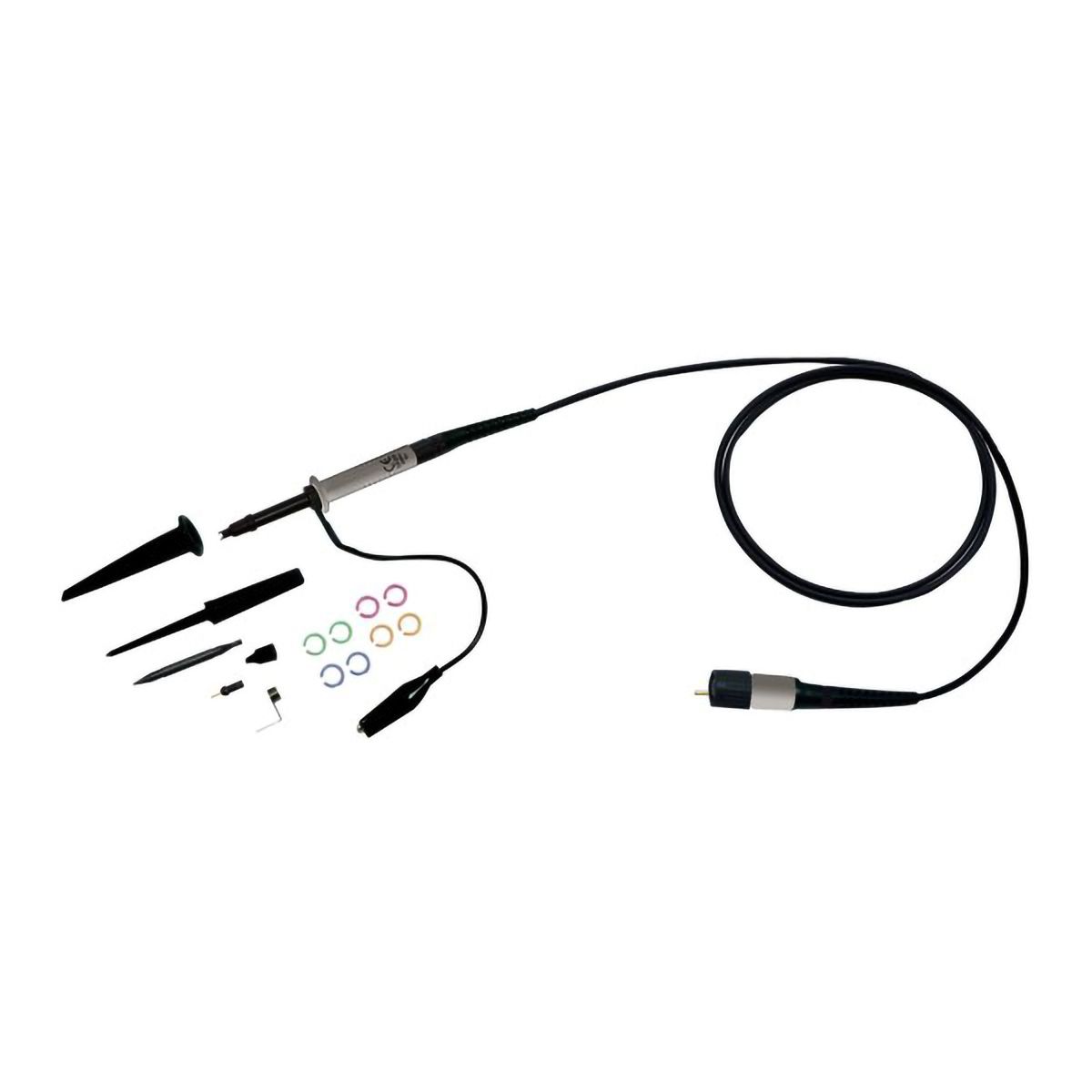

프로브 팁과 접지 리드, 컬러 링 등 수동 프로브 구성품

GTP 프로브는 내 오실로스코프에 맞는 모델을 어떻게 찾습니까?
오실로스코프 모델명을 알려 주시면 대역폭과 입력 사양에 맞는 GTP 모델을 안내합니다.
GTP 프로브의 10:1과 1:1은 무엇이 다릅니까?
10:1은 신호를 10분의 1로 줄여 넓은 대역폭으로 측정하고, 1:1은 작은 신호를 줄이지 않고 좁은 대역폭으로 측정합니다.
GTP 프로브의 대역폭은 어떻게 고릅니까?
사용하는 오실로스코프의 대역폭 이상으로 고릅니다. 100 MHz 오실로스코프에는 GTP-100B-4 이상이 맞습니다.
GTP 프로브의 1:1 모드는 언제 사용합니까?
작은 신호를 줄이지 않고 측정해야 할 때 사용합니다. 대역폭은 10:1보다 좁습니다.
GTP 프로브의 입력 용량은 어느 정도입니까?
10:1은 모델에 따라 8.5 ~ 18.5 pF이고 1:1은 45 ~ 115 pF 범위입니다. 모델별 값은 사양 표를 확인하세요.
