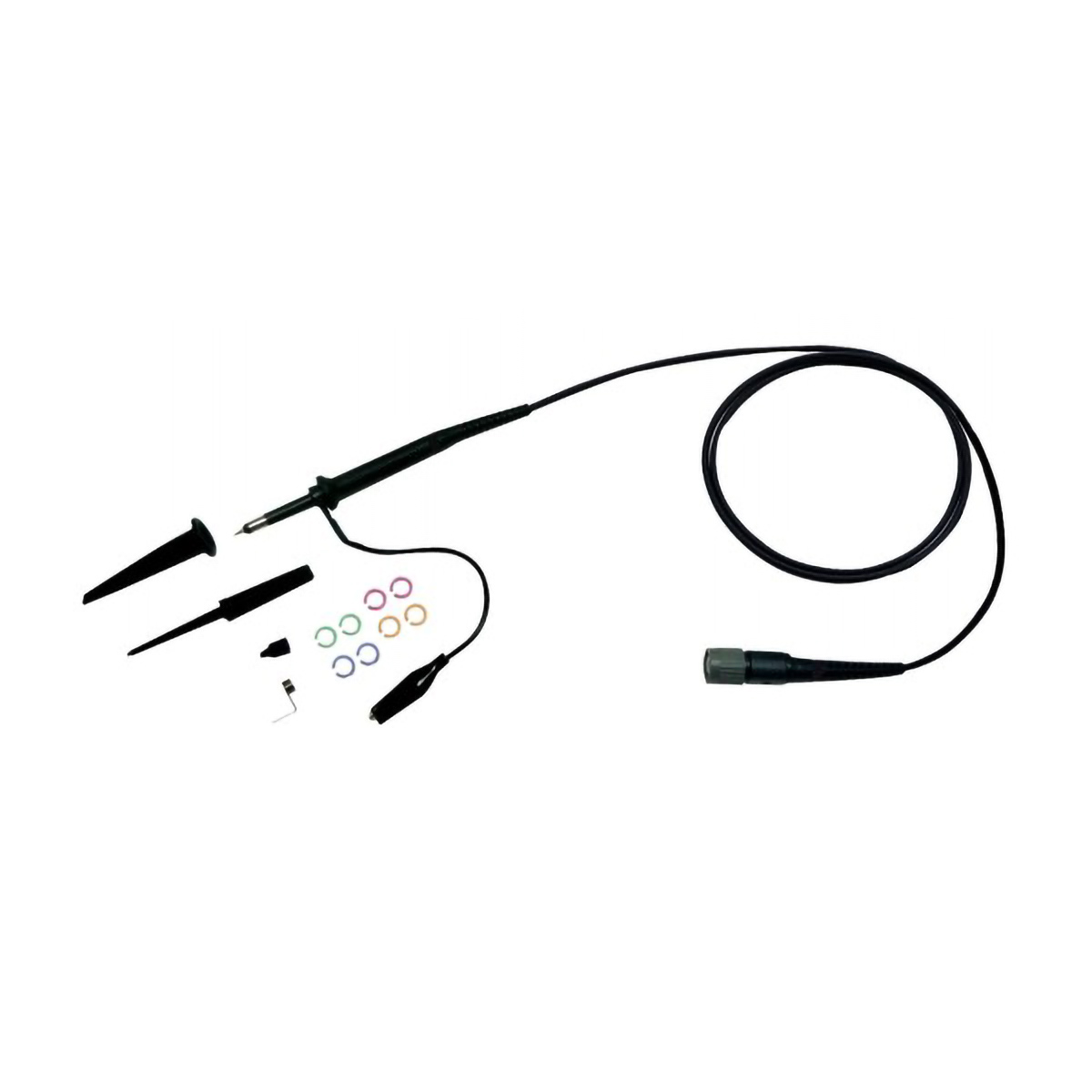

GW Instek GTP-100B-4는 10:1에서 DC~100 MHz, 1:1에서 DC~10 MHz를 지원하는 오실로스코프 수동 프로브(Passive Probe)입니다. 100 MHz 오실로스코프에 연결할 때 프로브가 전체 대역을 제한하지 않도록 맞춘 모델입니다. (주)테솔이 국내에 공식 공급합니다.
사양
GTP-100B-4 사양
| 항목 | 내용 |
|---|---|
| 대역 10:1 / 1:1 | DC ~ 100 MHz / DC ~ 10 MHz |
| 용량 10:1 / 1:1 | 14.5 ~ 17.5 pF / 85 ~ 115 pF |
| 감쇠 방식 | 10:1, 1:1 전환식 |
| 품번 | GTP-100B-4 |
| 적용 오실로스코프 | MSO-2000E · MDO-2000E · GDS-2000A/E · GDS-1000A-U · GDS-1000-U · GDS-1000B 시리즈 |
| 보정 범위 | 5 ~ 30 pF |

선택
1:1 대역 10 MHz
GTP-070B-4보다 1:1 대역이 넓은 10 MHz입니다.
활용 분야
GTP-100B-4 측정 대상
100 MHz 오실로스코프와 대역을 맞춘 구성입니다. 같은 B형 가운데 입력 용량 범위는 70 MHz 모델과 동일합니다.
- 100 MHz 오실로스코프용 일반 측정
- 저대역 센서 신호 관찰
같은 계열
GTP-100B-4와 대역폭이 다른 GTP 프로브
- GTP-070B-4 — 10:1 70 MHz, 1:1 6 MHz
- GTP-150B-4 — 10:1 150 MHz, 1:1 입력 용량 45~65 pF
- GTP-200B-4 — 10:1 200 MHz, 1:1 10 MHz
- GTP-250A-2 — 10:1 250 MHz, 입력 용량 약 17 pF
- GTP-250B-2 — 10:1 250 MHz, GDS-2000A/E 시리즈용
- GTP-350A-2 — 10:1 350 MHz, 계열 최상위 대역
- GTP-020A-4 — 20 MHz, 케이블 1.2 m
- GTP-150A-2 — 10:1/1:1 전환, 150 MHz
관련 제품
GTP-100B-4와 함께 쓰는 GW Instek 프로브
- GW Instek GDP-025 · GDP-050 · GDP-100 고전압 차동 프로브
- GW Instek GCP-300 · GCP-500 · GCP-1000 AC/DC 전류 프로브
- PJP 018 시리즈 프로브 팁 액세서리 (클립 · 어댑터 · 접지 리드 · 절연 팁)
GTP-100B-4로 1:1 측정을 하면 어디까지 볼 수 있습니까?
1:1에서는 DC ~ 10 MHz까지입니다.
GTP-100B-4의 10:1 대역은 어디까지입니까?
DC ~ 100 MHz까지입니다.
GTP-100B-4와 다른 대역 모델은 어떻게 비교합니까?
같은 계열 모델 목록에서 대역폭과 입력 용량을 대조하세요.
FAQ 자주묻는 질문
-
GTP-100B-4로 1:1 측정을 하면 어디까지 볼 수 있습니까?
1:1에서는 DC ~ 10 MHz까지입니다.
-
GTP-100B-4의 10:1 대역은 어디까지입니까?
DC ~ 100 MHz까지입니다.
-
GTP-100B-4와 다른 대역 모델은 어떻게 비교합니까?
같은 계열 모델 목록에서 대역폭과 입력 용량을 대조하세요.
