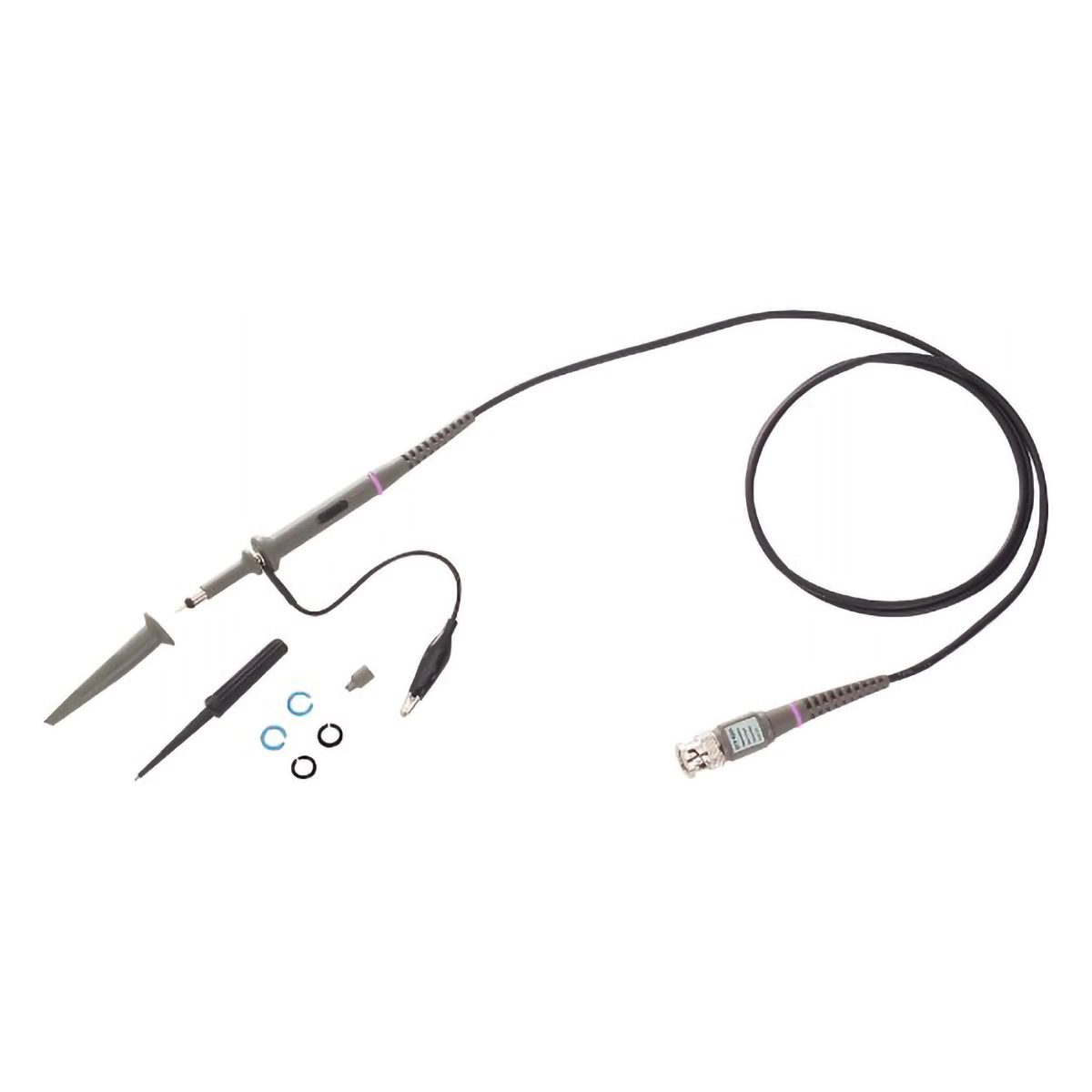

오실로스코프 대역폭이 70 MHz급이라면 프로브도 같은 급으로 맞추는 것이 기본입니다. GW Instek GTP-070B-4는 10:1에서 DC~70 MHz(-3 dB), 1:1에서 DC~6 MHz를 지원하는 오실로스코프 수동 프로브(Passive Probe)입니다. (주)테솔이 국내에 공식 공급합니다.
사양
GTP-070B-4 사양
| 항목 | 내용 |
|---|---|
| 구분 | 오실로스코프용 수동 프로브 |
| 감쇠비 | 10:1 / 1:1 전환 |
| 10:1 대역 | DC ~ 70 MHz (-3 dB) |
| 1:1 대역 | DC ~ 6 MHz |
| 10:1 용량 | 14.5 ~ 17.5 pF |
| 1:1 용량 | 85 ~ 115 pF |
| 적용 오실로스코프 | GDS-3000 · MSO-2000E · MDO-2000E · GDS-2000A/E · GDS-1000B · GDS-1000A-U · GDS-1000-U 시리즈 |

선택
낮은 대역 신호에 맞는 범위
센서 출력이나 제어 신호처럼 빠르지 않은 파형에는 70 MHz로 충분합니다. 더 빠른 신호는 상위 대역 모델을 비교하세요.
10:1 입력 용량이 14.5~17.5 pF, 1:1 입력 용량이 85~115 pF로 1:1 쪽 용량이 큽니다.
활용 분야
GTP-070B-4 측정 대상
- 센서와 제어 신호 관찰
- 교육과 연구실의 70 MHz급 오실로스코프
같은 계열
GTP-070B-4와 대역폭이 다른 GTP 프로브
- GTP-100B-4 — 10:1 100 MHz, 1:1 10 MHz
- GTP-150B-4 — 10:1 150 MHz, 1:1 입력 용량 45~65 pF
- GTP-200B-4 — 10:1 200 MHz, 1:1 10 MHz
- GTP-250A-2 — 10:1 250 MHz, 입력 용량 약 17 pF
- GTP-250B-2 — 10:1 250 MHz, GDS-2000A/E 시리즈용
- GTP-350A-2 — 10:1 350 MHz, 계열 최상위 대역
- GTP-020A-4 — 20 MHz, 케이블 1.2 m
- GTP-150A-2 — 10:1/1:1 전환, 150 MHz
관련 제품
GTP-070B-4와 함께 쓰는 GW Instek 프로브
- GW Instek GDP-025 · GDP-050 · GDP-100 고전압 차동 프로브
- GW Instek GCP-300 · GCP-500 · GCP-1000 AC/DC 전류 프로브
- PJP 018 시리즈 프로브 팁 액세서리 (클립 · 어댑터 · 접지 리드 · 절연 팁)
GTP-070B-4의 10:1 대역폭은 얼마입니까?
DC ~ 70 MHz (-3 dB)입니다.
GTP-070B-4의 1:1 대역폭은 얼마입니까?
DC ~ 6 MHz입니다.
GTP-070B-4는 어떤 오실로스코프에 연결합니까?
입력 임피던스가 1 MΩ인 오실로스코프에 연결합니다.
FAQ 자주묻는 질문
-
GTP-070B-4의 10:1 대역폭은 얼마입니까?
DC ~ 70 MHz (-3 dB)입니다.
-
GTP-070B-4의 1:1 대역폭은 얼마입니까?
DC ~ 6 MHz입니다.
-
GTP-070B-4는 어떤 오실로스코프에 연결합니까?
입력 임피던스가 1 MΩ인 오실로스코프에 연결합니다.
