Electro-PJP 018-6828.05 마이크로 클립 리드 5cm

Electro-PJP 018-6828.05 마이크로 클립 리드 5cm

MODEL
018-6828.05
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

오실로스코프 프로브 끝을
단자에 맞춰 바꾸는 팁 부속

ELECTRO-PJP 018 시리즈 프로브 팁 액세서리

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 018 시리즈는 오실로스코프 프로브 끝에 끼우는 마이크로 클립, 단자 크기별 어댑터, 접지 리드, 테스트 클립, IC 절연 팁, 보상 트리머 등 10종으로 구성된 프로브 팁 액세서리(Probe Tip Accessories)입니다. 측정 대상 부품과 단자 크기에 맞춰 필요한 품목만 골라 사용합니다.

마이크로 클립과 어댑터는 2개입, 프로브 추가 팁과 접지 리드, 테스트 클립, 절연 팁, 트리머는 10개입으로 포장되어 소모량에 맞게 구매할 수 있습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

10종

클립·어댑터·리드·팁 품목 수

22 cm

접지 리드 018-400-000 길이

2개입

마이크로 클립과 어댑터 포장

10개입

팁과 절연 부속 포장

특징

프로브 팁 액세서리로
바꾸는 접속 방식

핵심 특징현장에서 달라지는 점
마이크로 클립(018-6800 · 018-6828.05)부품 리드를 물어 고정하므로 프로브를 손으로 잡고 있지 않아도 측정할 수 있습니다.
단자 크기별 어댑터프로브 팁을 단자 규격에 맞게 바꿔 주므로 단자 크기가 다른 장비에도 연결할 수 있습니다.
IC 절연 팁(018-292-516)프로브 팁에 절연 캡을 씌워 인접 IC 핀 사이의 단락을 막습니다.
접지 리드 22 cm(018-400-000)짧은 접지 리드로 프로브 접지 경로를 줄여 파형 왜곡 가능성이 낮아집니다.
보상 트리머(018-292-006)프로브 보상용 트리머 캐패시터 조정에 맞춘 전용 공구입니다.
교체용 추가 팁(018-600-000)마모된 프로브 팁을 갈아 끼울 때 사용하며, 10개입이라 교체용으로 여유 있게 갖출 수 있습니다.

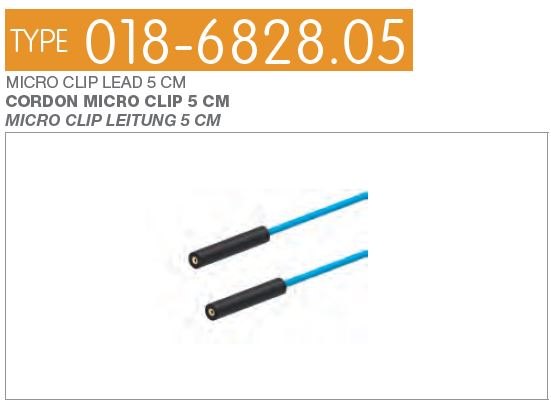

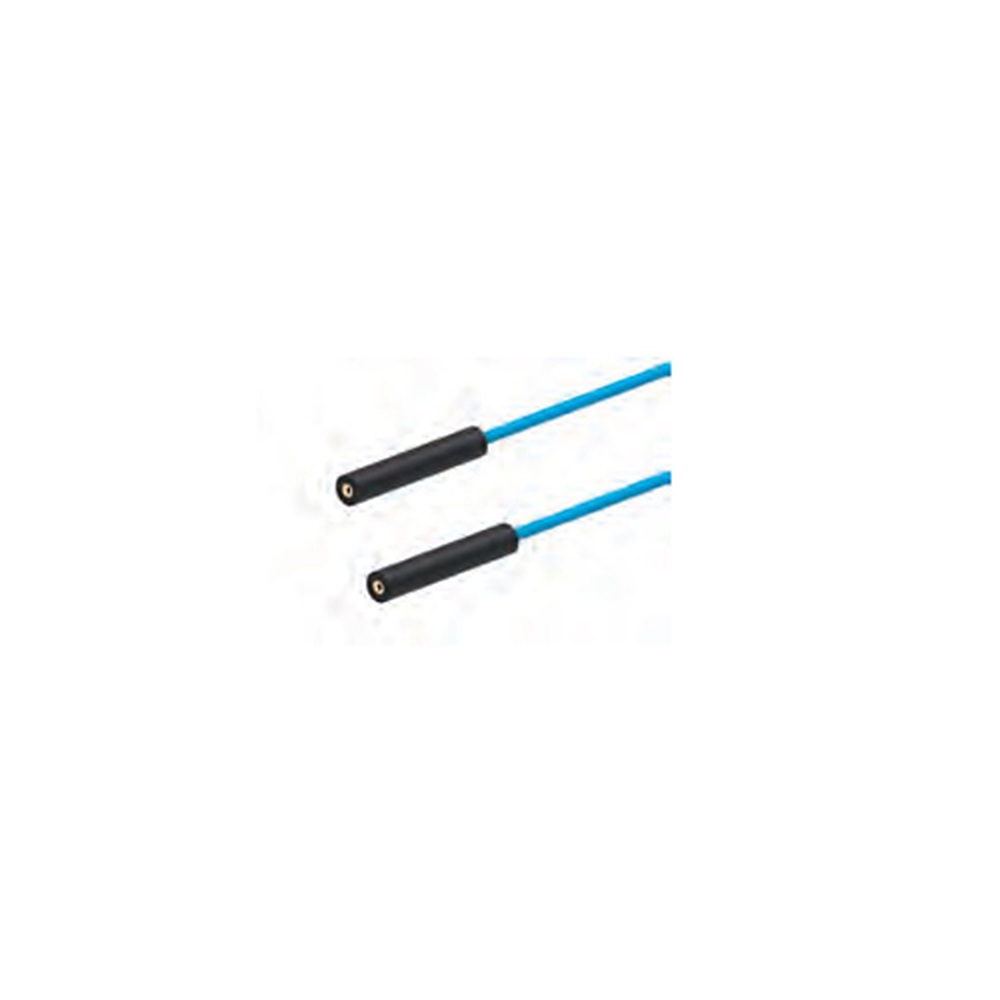

ELECTRO-PJP 018-6828.05 - 파란 케이블에 마이크로 클립이 달린 리드선
파란 케이블에 마이크로 클립이 달린 리드선

품목 선택

단자 크기와
포장 단위 확인

단자 크기에 따라 정해지는 어댑터

프로브를 연결할 단자가 4 mm이면 018-210-000, 2 mm이면 018-210-001 어댑터를 선택하세요. IC 핀을 측정할 때는 IC 절연 팁도 함께 준비합니다. 품목을 모두 구매하지 않아도 되므로 사용하는 프로브와 측정 대상에 맞는 것만 고르세요.

사양

10개 품목의
품번·포장 사양

모델품목용도·포장
018-6800마이크로 클립프로브 팁에 끼워 부품 리드를 물어 고정 · 2개입
018-6828.05마이크로 클립 리드 5 cm5 cm 리드가 달린 마이크로 클립 · 2개입
018-210-000Ø4 mm 어댑터프로브 팁을 4 mm 단자로 변환 · 2개입
018-210-001Ø2 mm 어댑터프로브 팁을 2 mm 단자로 변환 · 2개입
018-600-000프로브 추가 팁교체용 프로브 팁 · 10개입
018-400-000접지 리드 22 cm프로브 접지용 짧은 리드 · 10개입
018-310-000테스트 클립프로브 팁용 그립 클립 · 10개입
018-292-516IC 절연 팁IC 핀 단락을 막는 절연 캡 · 10개입
018-292-517절연 팁프로브 팁 절연 캡 · 10개입
018-292-006캐패시터 조정용 트리머프로브 보상 트리머 조정 공구 · 10개입

시리즈 공통 사양

항목사양
포장 단위마이크로 클립·어댑터 2개입, 그 외 품목 10개입
대상오실로스코프 프로브 팁

활용 분야

018 시리즈가
쓰이는 측정 현장

  • 기판 부품 점검 — 마이크로 클립으로 부품 리드를 물어 파형을 관측합니다.
  • IC 핀 측정 — 절연 팁으로 인접 핀의 단락을 막고 측정합니다.
  • 접지 연결 — 짧은 접지 리드로 프로브 접지를 연결합니다.
  • 프로브 보상 조정 — 트리머 공구로 보상 캐패시터를 조정합니다.

선택 가이드

측정 목적별
018 액세서리 선택

이럴 때 (현장 조건)권장 모델선택 이유
부품 리드를 물어 고정할 때018-6800 · 018-6828.05마이크로 클립이 부품 리드를 물어 고정하며, 리드가 달린 5 cm 형도 있습니다.
지름이 큰 4 mm 단자에 연결할 때018-210-0004 mm 단자용 어댑터로 프로브 팁을 해당 단자 규격에 맞춰 줍니다.
지름이 작은 2 mm 단자에 연결할 때018-210-0012 mm 단자용 어댑터라 작은 단자에도 프로브를 연결할 수 있습니다.
IC 핀을 측정할 때018-292-516절연 캡이 팁을 감싸 인접 IC 핀 사이의 단락을 막습니다.
프로브 보상을 조정할 때018-292-006보상용 트리머 캐패시터를 조정하는 전용 공구입니다.

구성·옵션

2개입·10개입
포장 단위별 품목

포장 단위품목
2개입마이크로 클립(018-6800 · 018-6828.05), 어댑터(018-210-000 · 018-210-001)
10개입프로브 추가 팁(018-600-000), 접지 리드 22 cm(018-400-000), 테스트 클립(018-310-000), IC 절연 팁(018-292-516), 절연 팁(018-292-517), 캐패시터 조정용 트리머(018-292-006)

관련 제품

오실로스코프 프로브와
함께 보는 부속
