GW Instek 오실로스코프 수동 프로브 GTP-250A-2

MODEL
GTP-250A-2
브랜드
GWINSTEK

250 MHz 대역의⁣ 전환형 수동 프로브

GW Instek GTP-250A-2 250 MHz 수동 프로브

견적 받기

GW Instek 한국 공식 대리점

GW Instek GTP-250A-2는 10:1에서 DC~250 MHz, 1:1에서 DC~6 MHz를 지원하는 오실로스코프 수동 프로브(Passive Probe)입니다. 입력 용량은 10:1에서 약 17 pF, 1:1에서 약 47 pF입니다. (주)테솔이 국내에 공식 공급합니다.

250 MHz

10:1 대역폭

6 MHz

1:1 대역폭

약 17 pF

10:1 입력 용량

약 47 pF

1:1 입력 용량

사양

GTP-250A-2 사양

항목내용
대역폭 (1:1)DC ~ 6 MHz
입력 용량 (10:1)약 17 pF
입력 용량 (1:1)약 47 pF
감쇠 전환10:1 / 1:1
상대 장비입력 1 MΩ 오실로스코프
대역폭 (10:1)DC ~ 250 MHz
적용 오실로스코프GDS-3000 · MSO-2000E · MDO-2000A/E · GDS-2000A/E 시리즈
보정 범위10 ~ 35 pF
최대 입력 전압 (10:1)500 V CAT II, 300 V CAT III
최대 입력 전압 (1:1)300 V CAT II, 150 V CAT III

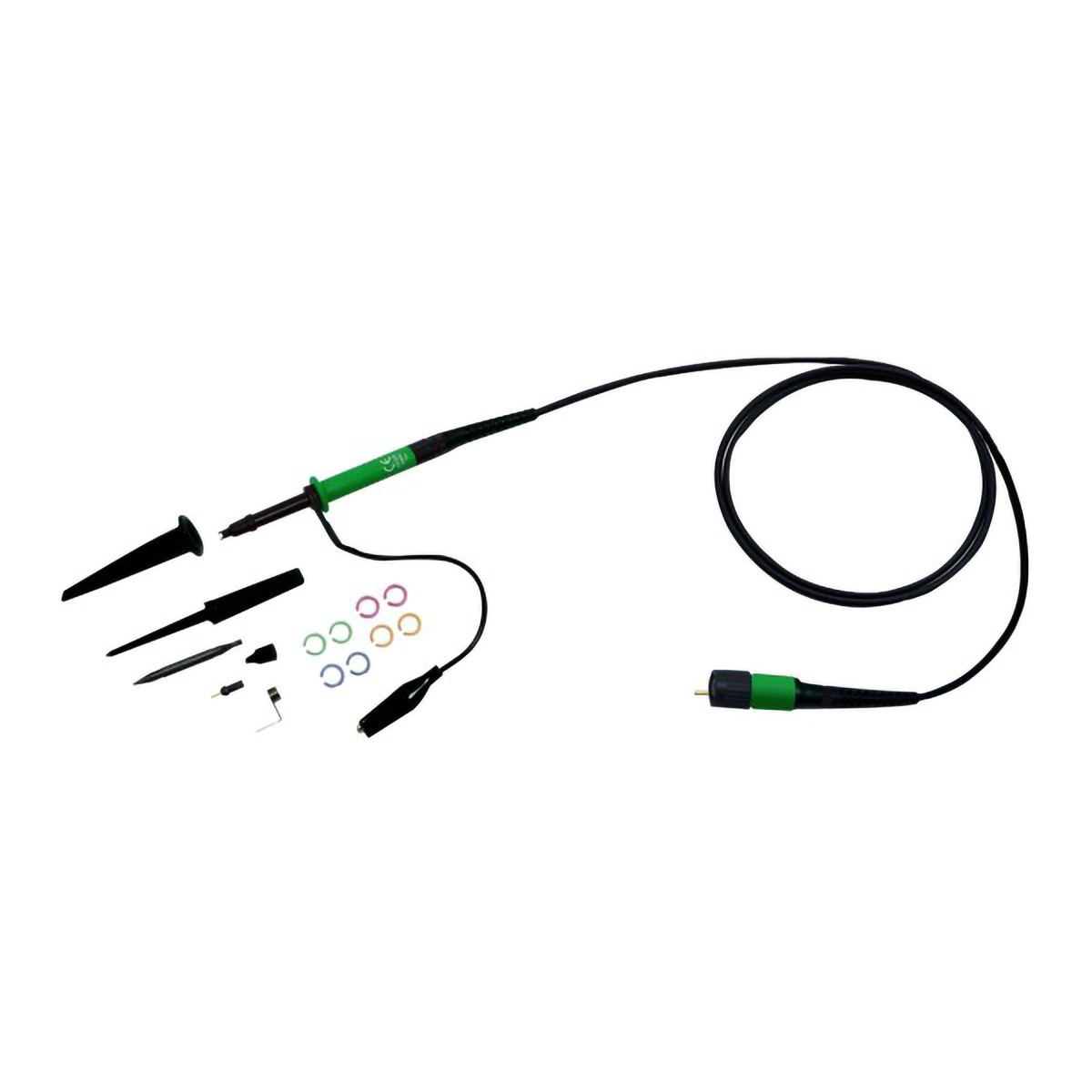

GWINSTEK GTP-250A-2 - 녹색 포인트의 수동 프로브와 팁, 리드 구성품
녹색 포인트의 수동 프로브와 팁, 리드 구성품

선택

250 MHz 모델 비교

GTP-250A-2는 GDS-3000, MSO-2000E, MDO-2000A/E, GDS-2000A/E 시리즈용으로 분류됩니다. 10:1 모드 최대 입력 전압은 500 V CAT II, 300 V CAT III입니다.

1:1 모드에서는 대역이 DC~6 MHz로 줄고 최대 입력 전압도 300 V CAT II, 150 V CAT III로 낮아집니다.

활용 분야

GTP-250A-2 측정 대상

250 MHz급 오실로스코프에서 10:1과 1:1을 전환해 사용하는 프로브입니다. 보정 범위는 10~35 pF입니다.

  • 고속 디지털 신호 관찰
  • 250 MHz급 오실로스코프 측정
