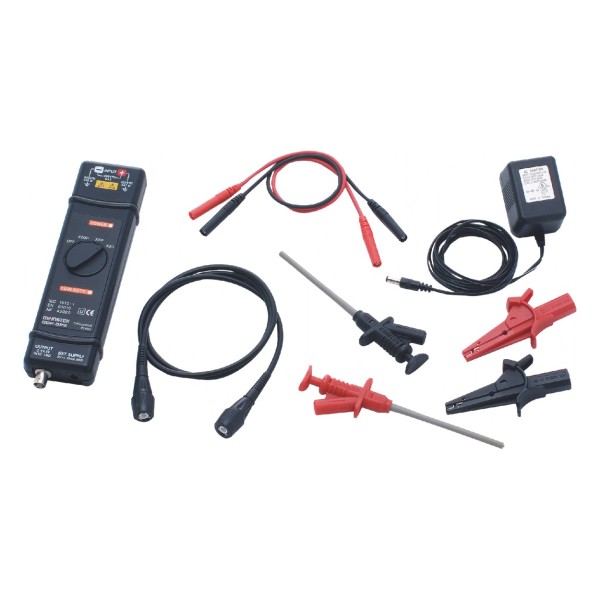

GW Instek 오실로스코프 고전압 차동 프로브 GDP-025/050/100

MODEL: GDP-025/GDP-050/GDP-100
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

접지가 떠 있는 회로를
안전하게 보는 차동 프로브

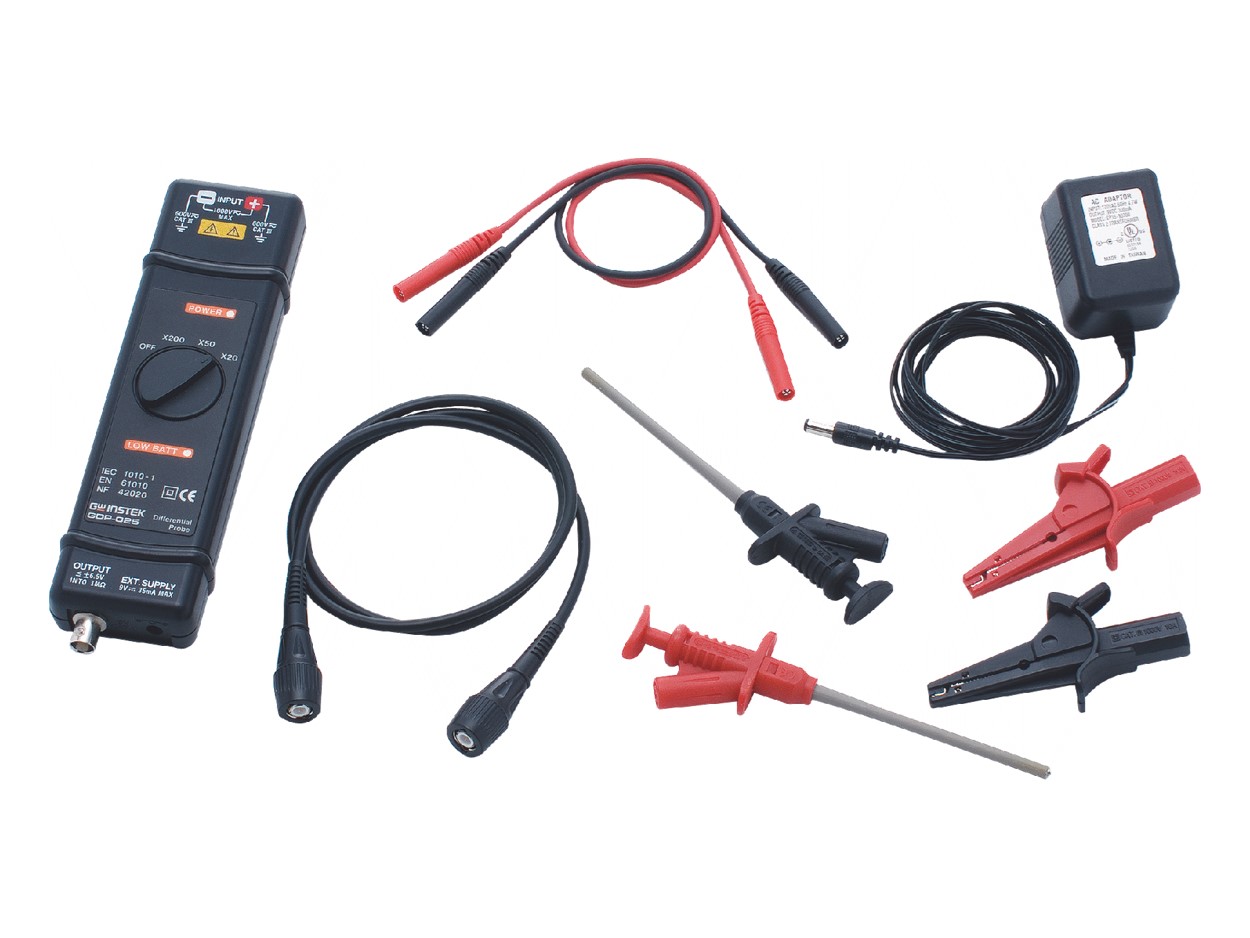

GW Instek GDP-025 · GDP-050 · GDP-100 고전압 차동 프로브

견적 받기

GW Instek GDP-025·GDP-050·GDP-100은 접지를 공유하지 않는 두 점 사이의 고전압 신호를 오실로스코프로 관찰하는 고전압 차동 프로브(High Voltage Differential Probe)입니다. 접지가 떠 있는 회로도 접지 기준 오실로스코프로 안전하게 측정합니다.

감쇠비를 바꿔 입력 범위를 조정할 수 있습니다. 모델마다 대역폭과 상승 시간이 다르므로 측정할 신호의 속도에 맞춰 선택하세요. 이 프로브는 (주)테솔이 국내에 공식 공급합니다.

DC ~ 100 MHz

GDP-100 대역폭

7000 Vp-p

GDP-050 · GDP-100 최대 입력

3.5 ns

GDP-100 상승 시간

±2 %

세 모델 공통 정확도

특징

차동 입력과 감쇠비로
조정하는 고전압 측정

핵심 특징	현장에서 달라지는 점
차동 측정	접지를 공유하지 않는 두 점 사이 전압을 직접 측정하므로 오실로스코프 접지가 회로에 연결되는 위험이 없습니다.
고전압 입력	감쇠비에 따라 최대 7000 Vp-p까지 입력해 전력 변환 회로의 고전압 노드를 측정합니다.
감쇠비 선택	×20부터 ×1000까지 감쇠비를 선택해 입력 전압에 맞게 신호를 화면에 표시합니다.
빠른 상승 시간	GDP-100은 상승 시간 3.5 ns로 빠른 에지를 관찰합니다.
높은 CMRR	60 Hz에서 80 dB를 넘는 공통 모드 제거비로 공통 모드 잡음을 줄이고 차동 신호만 측정합니다.
동일한 정확도	세 모델 모두 ±2 %이므로 대역폭과 입력 범위만 비교해 선택할 수 있습니다.

측정 요령

감쇠비 선택과
전원 연결

입력 전압이 높을수록 감쇠비를 크게 설정합니다. 1400 Vp-p 입력에는 GDP-025의 ×200을 사용하고, 더 높은 전압에는 GDP-050이나 GDP-100의 ×500 이상을 선택하세요. 세 모델 모두 외부 9 VDC 전원을 사용하며, GDS, MSO, MDO 시리즈 오실로스코프에 연결합니다.

차동 프로브 연결

입력 리드를 측정할 두 점에 연결하고 BNC 출력을 오실로스코프 채널에 연결합니다. 전원 어댑터를 연결한 뒤 감쇠비 스위치가 원하는 위치에 있는지 확인하세요.

사양

세 모델의 대역폭·입력 범위 사양

항목	GDP-025	GDP-050	GDP-100
대역폭	DC ~ 25 MHz	DC ~ 50 MHz	DC ~ 100 MHz
감쇠비	×20 / ×50 / ×200	×100 / ×200 / ×500 / ×1000	×100 / ×200 / ×500 / ×1000
입력 범위 (Vp-p)	140 / 350 / 1400 V	700 / 1400 / 3500 / 7000 V	700 / 1400 / 3500 / 7000 V
상승 시간	14 ns	7 ns	3.5 ns
정확도	±2 %	±2 %	±2 %
CMRR	60 Hz에서 80 dB 초과, 100 Hz에서 60 dB 초과, 1 MHz에서 50 dB 초과	60 Hz에서 80 dB 초과, 100 Hz에서 60 dB 초과, 1 MHz에서 50 dB 초과	60 Hz에서 80 dB 초과, 100 Hz에서 60 dB 초과, 1 MHz에서 50 dB 초과
전원	외부 9 VDC	외부 9 VDC	외부 9 VDC
적용 오실로스코프	GDS · MSO · MDO 시리즈	GDS · MSO · MDO 시리즈	GDS · MSO · MDO 시리즈

활용 분야

접지가 떠 있는 고전압
측정 현장

전력 변환 회로 — 접지가 떠 있는 고전압 점의 파형을 관찰합니다.
인버터와 모터 드라이브 — 구동 신호를 차동으로 측정합니다.
전원 장치 설계 — 고전압 스위칭 노드의 전압을 관찰합니다.
고전압 설비 점검 — 접지 기준 없이 두 점 사이 전압을 확인합니다.

선택 가이드

신호 속도와 전압별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
빠른 신호를 관찰할 때	GDP-100	대역폭이 가장 넓고 상승 시간이 가장 짧습니다.
저속 신호를 1400 Vp-p 이내로 측정할 때	GDP-025	입력 범위가 1400 Vp-p까지인 구성으로, 대역폭은 DC ~ 25 MHz입니다.
더 넓은 입력 범위가 필요할 때	GDP-050 · GDP-100	감쇠비를 선택해 최대 7000 Vp-p까지 입력할 수 있습니다.

차동 프로브와 함께 보는
오실로스코프 프로브

고전압 차동 신호를 측정할 때 왜 차동 프로브를 사용합니까?
접지를 공유하지 않는 두 점 사이의 전압을 안전하게 관찰하기 위해 사용합니다.
GDP-025, GDP-050, GDP-100의 대역폭은 어떻게 다릅니까?
GDP-025는 DC ~ 25 MHz, GDP-050은 DC ~ 50 MHz, GDP-100은 DC ~ 100 MHz입니다.
GDP-025, GDP-050, GDP-100은 차동 전압을 어디까지 측정할 수 있습니까?
GDP-025는 최대 1400 Vp-p, GDP-050과 GDP-100은 최대 7000 Vp-p까지 측정할 수 있습니다. 감쇠비에 따라 입력 범위가 달라집니다.
GDP-025·GDP-050·GDP-100은 어떤 오실로스코프에 연결할 수 있습니까?
GDS, MSO, MDO 시리즈 오실로스코프에 연결할 수 있습니다.
