GW Instek 오실로스코프 수동 프로브 GTP-150B-4

MODEL
GTP-150B-4
브랜드
GWINSTEK

입력 용량 범위를 줄인⁣ 150 MHz 프로브

GW Instek GTP-150B-4 150 MHz 수동 프로브

견적 받기

GW Instek 한국 공식 대리점

GW Instek GTP-150B-4는 10:1에서 DC~150 MHz, 1:1에서 DC~6 MHz를 지원하는 오실로스코프 수동 프로브(Passive Probe)입니다. 1:1 입력 용량이 45~65 pF로 같은 B 계열의 70·100 MHz 모델보다 작습니다. (주)테솔이 국내에 공식 공급합니다.

150 MHz

10:1 대역폭

6 MHz

1:1 대역폭

8.5 ~ 18.5 pF

10:1 입력 용량

45 ~ 65 pF

1:1 입력 용량

사양

GTP-150B-4 사양

항목내용
고감쇠 모드 대역DC ~ 150 MHz
직결 모드 대역DC ~ 6 MHz
고감쇠 모드 용량8.5 ~ 18.5 pF
직결 모드 용량45 ~ 65 pF
입력 임피던스 조건1 MΩ
모델GTP-150B-4
프로브 형태수동 프로브

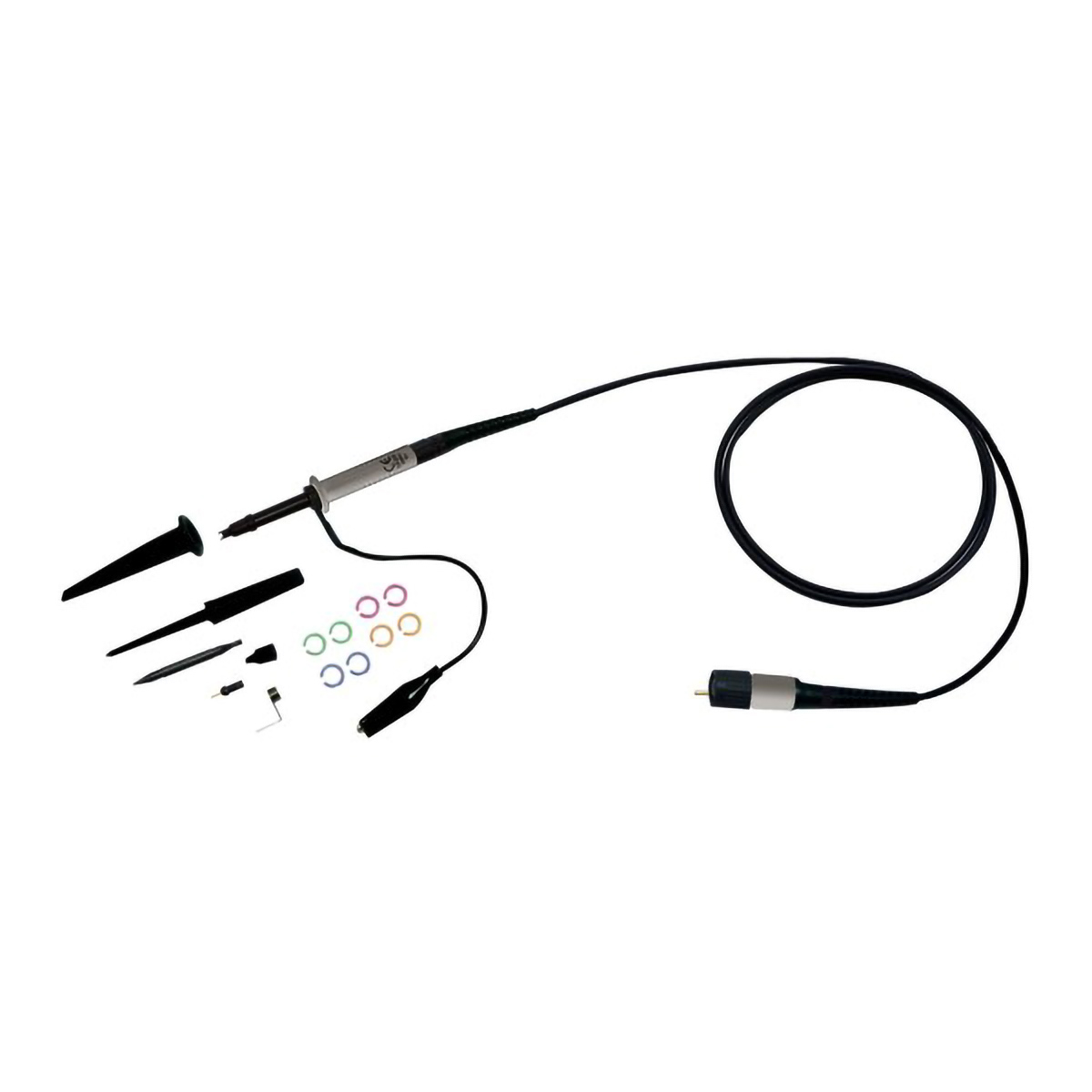

GWINSTEK GTP-150B-4 - 프로브 팁과 접지 리드, 컬러 링 등 수동 프로브 구성품
프로브 팁과 접지 리드, 컬러 링 등 수동 프로브 구성품

선택

낮은 1:1 입력 용량

1:1 모드로 측정할 때 회로에 걸리는 용량 부하를 줄이고 싶을 때 선택합니다. 10:1 입력 용량은 8.5~18.5 pF입니다.

70·100·150·200 MHz B형 네 모델 가운데 1:1 입력 용량 범위(45~65 pF)가 가장 작습니다.

활용 분야

GTP-150B-4 측정 대상

150 MHz 오실로스코프와 대역을 맞추면서 1:1 측정의 용량 부하를 줄여야 할 때 검토합니다. 보정 범위는 5~30 pF입니다.

  • 150 MHz 오실로스코프 측정
  • 1:1 입력 용량을 줄여야 하는 측정
