GW Instek 디지털 오실로스코프, GDS-2000E

MODEL: GDS-2000E 시리즈
브랜드: GWINSTEK

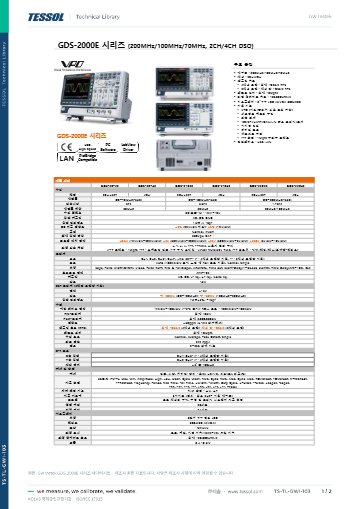

제품 자료: 데이터시트

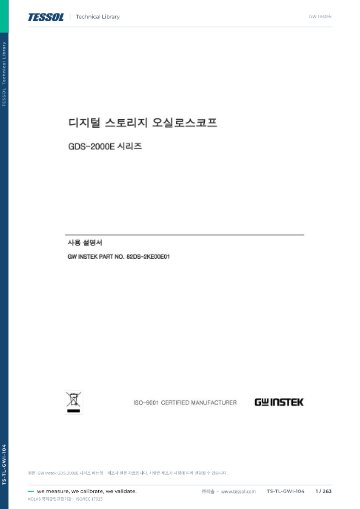

메뉴얼

종합 카달로그

제품문의 구매하기

드물게 나타나는 이벤트를
나눠 저장하는 오실로스코프

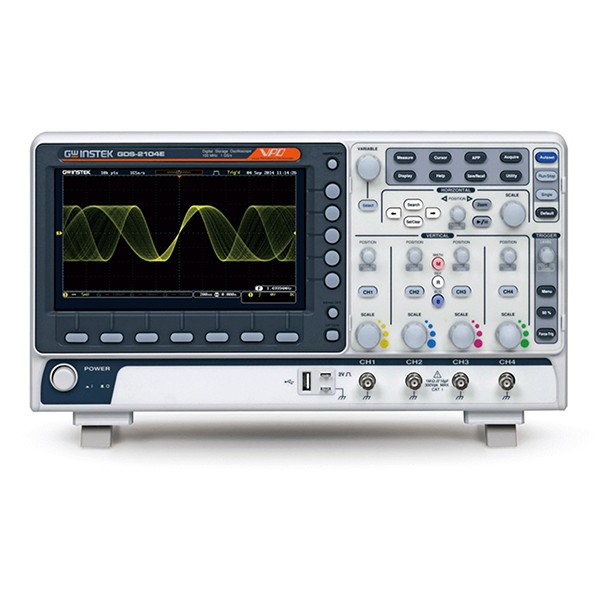

GW Instek GDS-2000E 디지털 오실로스코프

견적 받기

GW Instek GDS-2000E는 70·100·200 MHz 대역폭의 2채널·4채널 모델로 구성된 8인치 WVGA 디지털 스토리지 오실로스코프(DSO)입니다. 채널당 최대 10 Mpts 레코드 길이와 120,000 wfm/s 파형 갱신율로 연구개발과 교육 현장의 신호를 기록합니다.

29,000 세그먼트 분할 메모리에 드물게 나타나는 이벤트만 나눠 저장하고 I2C·SPI·UART·CAN·LIN 버스를 트리거·디코딩합니다. 임베디드 회로의 통신 불량 원인을 파형과 프로토콜 값으로 함께 추적할 수 있습니다. 이 오실로스코프는 (주)테솔이 국내에 공식 공급합니다.

70 ~ 200 MHz

선택 가능한 대역폭

10 Mpts

채널당 최대 레코드 길이

120,000 wfm/s

최대 파형 갱신율

29,000 세그먼트

분할 메모리 구간 수

특징

깊은 메모리와
버스 디코딩

핵심 특징	현장에서 달라지는 점
채널당 10 Mpts 레코드 길이	느린 시간축에서도 샘플링 속도가 떨어지지 않아 긴 구간 파형에서 짧은 글리치를 놓치지 않습니다.
29,000 세그먼트 분할 메모리	드물게 나타나는 이벤트만 구간별로 저장하므로 오류 재현이 어려운 신호도 이력으로 비교합니다.
I2C · SPI · UART · CAN · LIN 디코딩	버스 트리거 조건으로 특정 프레임만 포착해 통신 오류를 파형 위에서 바로 확인합니다.
1 Mpts FFT와 디지털 필터	주파수 성분을 세밀하게 나눠 전원 노이즈의 원인 대역을 찾고 필터로 신호를 분리합니다.
최대 100시간 데이터 로그	장시간 신호 변화를 기록해 간헐적 불량의 발생 시점을 추적합니다.
네트워크 저장	LAN으로 측정 데이터를 네트워크 저장소에 보내 실험 기록을 공유합니다.

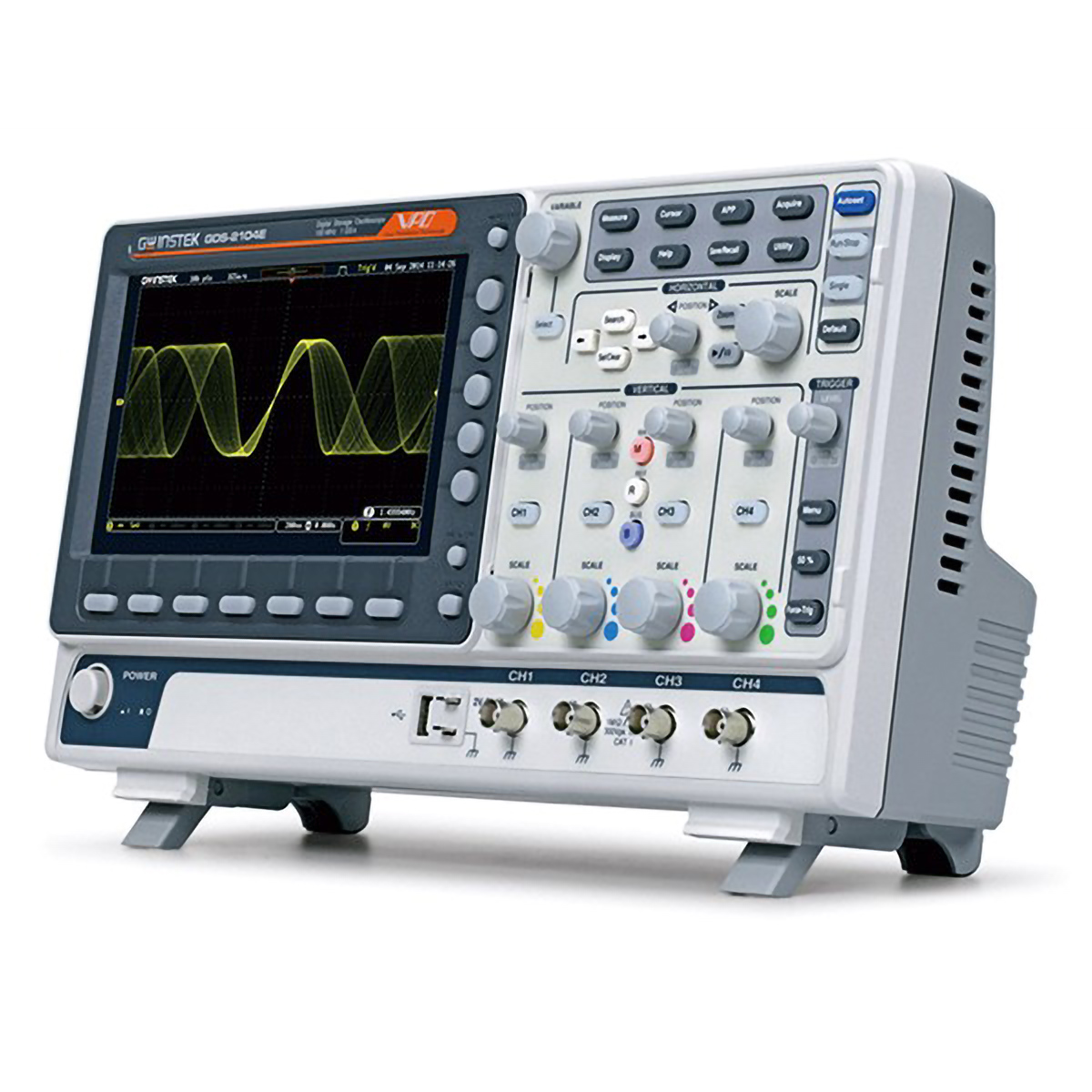

파형 화면과 4채널 입력 단자가 있는 오실로스코프 사선 모습

채널 구성

2채널과 4채널,
샘플링 조건 비교

샘플링 속도는 2채널 모델이 채널당 1 GSa/s, 4채널 모델이 최대 1 GSa/s입니다. 동시에 보는 신호 수가 늘면 채널 사이에 샘플링이 나뉘므로 이 점을 고려하세요. 느린 신호 위주라면 4채널 모델의 10 Mpts 메모리가 기록 길이로 이를 보완합니다. 고속 단일 신호가 중심이면 2채널 모델이 유리합니다.

버스 디코딩으로 통신 오류 추적

시리얼 버스 트리거는 지정한 프레임 조건에서만 포착을 걸고 디코딩 결과를 파형 아래에 표시합니다. 분할 메모리와 함께 사용하면 불량이 반복될 때마다 해당 프레임만 모아 비교할 수 있습니다.

프로브·측정

프로브 선택과
입력 조건

입력은 1 MΩ // 16 pF이고 최대 입력 전압은 300 Vrms CAT I입니다. 대역폭에 맞는 GTP 시리즈 10:1 프로브를 장착하면 300 Vrms CAT II 조건으로 측정합니다.

사양

70~200 MHz
6개 모델 비교 사양

항목	GDS-2072E	GDS-2074E	GDS-2102E	GDS-2104E	GDS-2202E	GDS-2204E
채널	2채널 + Ext	4채널	2채널 + Ext	4채널	2채널 + Ext	4채널
대역폭 (-3 dB)	DC ~ 70 MHz	DC ~ 70 MHz	DC ~ 100 MHz	DC ~ 100 MHz	DC ~ 200 MHz	DC ~ 200 MHz
상승 시간	5 ns	5 ns	3.5 ns	3.5 ns	1.75 ns	1.75 ns
대역폭 제한	20 MHz	20 MHz	20 MHz	20 MHz	20 MHz / 100 MHz	20 MHz / 100 MHz

시리즈 공통 사양

항목	사양
수직 분해능 / 감도	8비트 / 1 mV/div ~ 10 V/div
입력 커플링 / 임피던스	AC, DC, GND / 1 MΩ // 16 pF (약)
DC 이득 정확도	±3 % (2 mV/div 이상), ±5 % (1 mV/div)
극성	Normal, Invert
최대 입력 전압	300 Vrms, CAT I (GTP-070B-4 · 100B-4 · 200B-4 10:1 프로브 사용 시 300 Vrms CAT II)
오프셋 범위	1 ~ 20 mV/div ±0.5 V, 50 ~ 200 mV/div ±5 V, 500 mV/div ~ 2 V/div ±25 V, 5 ~ 10 V/div ±250 V
파형 연산	+, −, ×, ÷, FFT, 사용자 정의 수식
FFT	최대 1 Mpts, 선형 RMS 또는 dBV RMS, 윈도 Rectangular · Hamming · Hanning · Blackman
트리거 소스	CH1, CH2, CH3 · CH4(4채널 모델), Line, EXT(2채널 모델)
트리거 모드	Auto(100 ms/div 이하 Roll 지원), Normal, Single
트리거 유형	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, Time-out, Event-Delay, Time-Delay(4 ns ~ 10 s), Bus
홀드오프 / 트리거 커플링	4 ns ~ 10 s / AC, DC, LF rej., HF rej., Noise rej.
외부 트리거	범위 ±15 V, 감도 DC ~ 100 MHz 약 100 mV · 100 ~ 200 MHz 약 150 mV, 입력 임피던스 1 MΩ ±3 % // 16 pF
시간축	1 ns/div ~ 100 s/div (1-2-5), Roll 100 ms/div ~ 100 s/div
프리 / 포스트 트리거	최대 10 div / 최대 2,000,000 div
시간축 정확도	±50 ppm (1 ms 이상 구간)
실시간 샘플링	4채널 모델 최대 1 GSa/s, 2채널 모델 채널당 1 GSa/s
레코드 길이	채널당 최대 10 Mpts
수집 모드	Normal, Average(2 ~ 256), Peak Detect(2 ns typ.), Single
X-Y 모드	X: CH1 · CH3, Y: CH2 · CH4(CH3 · CH4는 4채널 모델), 위상 이동 ±3 °(100 kHz)
커서	진폭, 시간, 게이팅 (단위 s, Hz, 위상 °, 비율 %)
자동 측정	36종
자동 카운터	6자리, 2 Hz ~ 정격 대역폭
제어 기능	원버튼 오토셋(실행 취소 지원), 설정 20세트 · 파형 24세트 저장
디스플레이	8인치 TFT WVGA 컬러, 800 × 480, Sin(x)/x 보간
파형 표시	점 · 벡터 · 가변 잔상(16 ms ~ 4 s) · 무한 잔상, 8 × 10 div, YT · XY
파형 갱신율	최대 120,000 wfm/s
USB / 이더넷	USB 2.0 High-speed 호스트 1 · 디바이스 1 / RJ-45 10/100 Mbps, HP Auto-MDIX
Go/NoGo 출력	BNC, TTL 오픈 컬렉터 최대 5 V / 10 mA
보안	후면 켄싱턴 잠금 슬롯
동작 환경	0 ~ 50 °C, 상대습도 40 °C 이하 80 % 이하 · 41 ~ 50 °C 45 % 이하
치수	384 × 208 × 127.3 mm
무게	2.8 kg
분할 메모리 / 버스 디코딩	29,000 세그먼트 / I2C · SPI · UART · CAN · LIN
데이터 로그 / 네트워크	최대 100시간 / 원격 네트워크 저장
표시 기술	VPO 파형 표시

활용 분야

연구개발부터
교육 실습까지

연구개발 신호 측정 — 70~200 MHz 범위의 일반 신호를 깊은 메모리로 기록하고 분석합니다.
교육실 오실로스코프 실습 — 2채널 모델로 기본 측정을, 4채널 모델로 다중 신호 관계를 학습합니다.
시리얼 통신 디버깅 — I2C·SPI·UART·CAN·LIN 프레임을 트리거해 디코딩합니다.

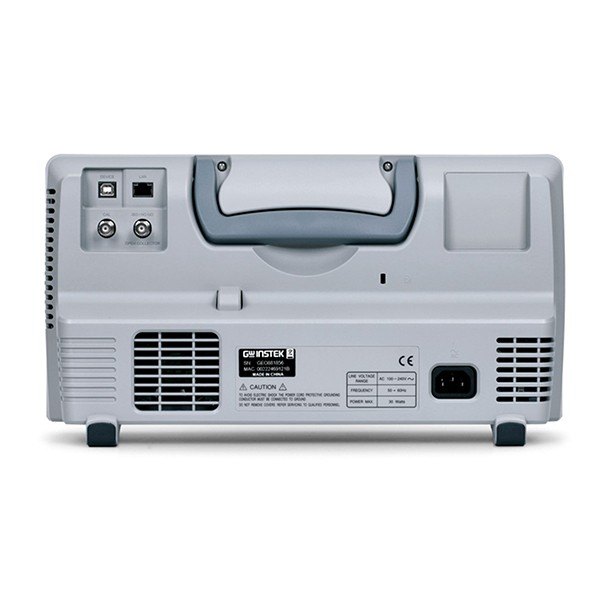

손잡이와 USB 단자, 전원부가 있는 오실로스코프 후면

선택 가이드

GDS-2000E의
채널 수·대역폭별 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
저주파 제어 신호를 2채널로 볼 때	GDS-2072E · 2102E	70·100 MHz 2채널 구성에 외부 트리거 입력을 갖춥니다.
네 개 신호의 타이밍을 함께 비교할 때	GDS-2074E · 2104E · 2204E	4채널 모델은 CH3 · CH4로 X-Y 입력과 트리거 소스를 확장합니다.
200 MHz까지 필요하고 2채널로 충분할 때	GDS-2202E	대역폭 제한 20 MHz / 100 MHz 선택을 지원합니다.
300 MHz 대역이 필요할 때	GDS-2000A	GDS-2000A가 100·200·300 MHz 4채널 라인업입니다.

구성·옵션

프로브와
기본 구성품

구분	내용
기본 구성품	전원 코드 1개, 대역폭별 패시브 프로브 (채널당 1개)
프로브	GTP-070B-4 (70 MHz), GTP-100B-4 (100 MHz), GTP-200B-4 (200 MHz)

GDS-2000E와 함께 검토하는
오실로스코프

GDS-2000E는 2채널과 4채널 중 어느 쪽을 선택합니까?
동시에 확인할 신호 수가 기준입니다. 4채널 모델은 최대 1 GSa/s 샘플링을 여러 채널이 나눠 사용하므로 고속 단일 신호에는 2채널 모델이 유리합니다.
GDS-2000A와 무엇이 다릅니까?
GDS-2000E는 70~200 MHz에 레코드 길이 10 Mpts이고, GDS-2000A는 100~300 MHz 4채널에 레코드 길이 2 Mpts입니다. 대역폭이 더 필요하면 GDS-2000A를 검토하세요.
GDS-2000E로 시리얼 버스를 디코딩할 수 있습니까?
네, I2C·SPI·UART·CAN·LIN을 트리거하고 디코딩할 수 있습니다. 분할 메모리와 함께 사용하면 특정 프레임만 모아 비교할 수 있습니다.
GDS-2000E의 데이터 로그는 얼마 동안 기록할 수 있습니까?
최대 100시간입니다. 신호 변화를 기록해 간헐적 불량의 발생 시점을 추적할 때 사용합니다.
GDS-2000E는 정기 교정을 어떻게 받습니까?
측정 정확도를 유지하려면 정기 교정이 필요합니다. (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
