GW Instek 디지털 오실로스코프, GDS-1102B

MODEL: GDS-1102B 시리즈
브랜드: GWINSTEK

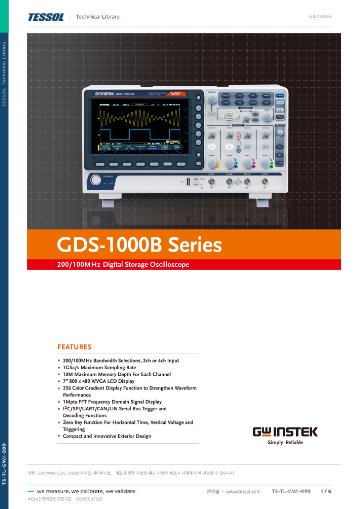

제품 자료: 데이터시트

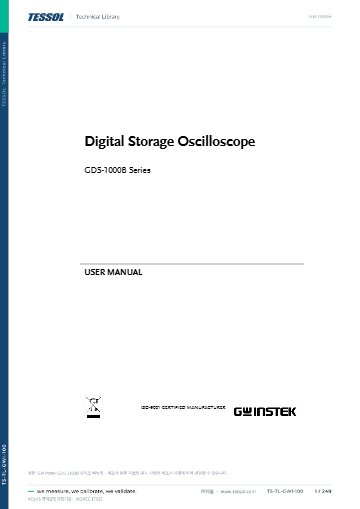

메뉴얼

종합 카달로그

제품문의 구매하기

버스 통신 문제까지 좁혀 가는
입문형 오실로스코프

GW Instek GDS-1000B 시리즈 디지털 오실로스코프

견적 받기

GW Instek GDS-1000B는 GDS-1102B를 포함해 100 MHz 2·4채널과 200 MHz 2채널의 3개 모델로 구성된 입문형 디지털 스토리지 오실로스코프(DSO)입니다. 최대 1 GSa/s 샘플링과 채널당 10 Mpts 메모리로 교육과 서비스, 기본 연구개발 현장의 신호를 기록합니다.

I2C, SPI, UART, CAN, LIN 시리얼 버스를 트리거하고 디코딩하며, 1 Mpts FFT로 주파수 성분을 분석합니다. 입문 장비로도 버스 통신 문제의 원인을 좁혀 갈 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

100~200 MHz

대역폭 3개 모델

10 Mpts

채널당 메모리

1 GSa/s

최대 샘플링

256단계

색 계조 표시

특징

시리얼 디코딩과
FFT를 갖춘 입문기

핵심 특징	현장에서 달라지는 점
시리얼 버스	I2C·SPI·UART·CAN·LIN 신호를 트리거하고 디코딩해 통신 내용을 확인합니다.
1 Mpts FFT	주파수 영역에서 신호의 스펙트럼을 표시합니다.
36종 자동 측정	36가지 자동 측정 항목 중에서 골라 표시합니다.
다채로운 트리거	엣지 외에 여러 트리거 조건을 설정해 원하는 신호를 포착합니다.
X-Y 모드	두 신호를 X-Y 평면에 그려 서로 비교합니다.
Go/NoGo 판정	기준 파형과 비교해 합격·불합격을 판정합니다.
줌과 재생 제어	확대 보기와 재생, 일시정지로 파형을 살펴봅니다.
데이터 로그	전용 애플리케이션으로 측정 데이터를 기록합니다.
제로 키	시간·전압·트리거 기준을 한 번에 0으로 되돌립니다.

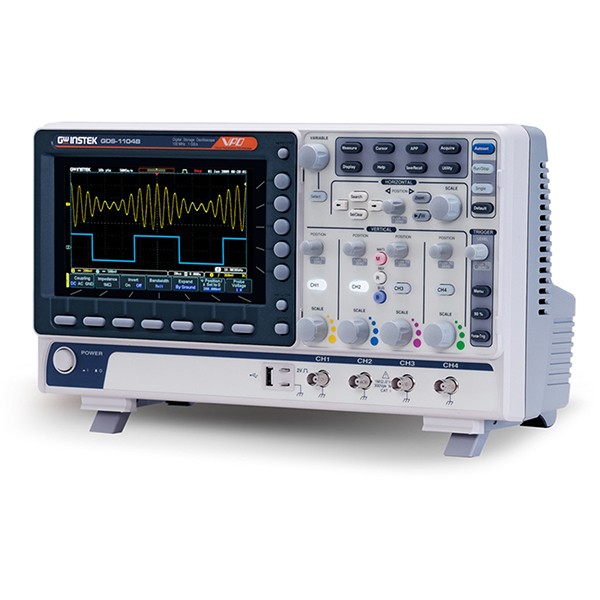

파형 화면과 입력 단자가 보이는 오실로스코프 사선 모습

버스 분석

시리얼 신호 디코딩과
주파수 분석

시리얼 버스를 트리거하면 I2C, SPI, UART, CAN, LIN 프레임의 주소와 데이터가 파형 아래에 디코딩되어 표시됩니다. 임베디드 보드의 통신 오류를 비트 단위로 추적할 때 파형과 디코딩 값을 나란히 놓고 대조할 수 있습니다.

1 Mpts FFT는 전원 노이즈나 클록 간섭 같은 주파수 성분을 스펙트럼으로 보여 줍니다. 20 MHz 대역 제한과 디지털 필터를 함께 사용하면 고주파 잡음을 걸러 낸 파형끼리 비교할 수 있습니다.

시리얼 버스 신호 디코딩

디코딩 결과를 파형 아래에 겹쳐 표시하면 통신 프레임의 시작과 종료, 데이터 값을 한 화면에서 확인할 수 있습니다. 줌과 재생 제어를 사용하면 오류가 발생한 프레임만 확대해 분석합니다.

사양

3개 모델 비교와
시리즈 공통 사양

항목	GDS-1102B	GDS-1104B	GDS-1202B
대역폭	100 MHz	100 MHz	200 MHz
채널 수	2채널	4채널	2채널
상승 시간	3.5 ns	3.5 ns	1.75 ns
기본 프로브	GTP-100B-4 (100 MHz)	GTP-100B-4 (100 MHz)	GTP-200B-4 (200 MHz)

시리즈 공통 사양

항목	사양
샘플링 · 메모리	최대 1 GSa/s · 채널당 10 Mpts
대역 제한	20 MHz
수직	1 mV~10 V/div · 8비트 · DC 이득 정확도 ±3 %
버스	I2C · SPI · UART · CAN · LIN 트리거와 디코딩
FFT	1 Mpts
최대 입력	300 Vrms, CAT I
디스플레이	7인치 TFT WVGA 800 × 480, 256단계 색 계조
파형 갱신	최대 50,000 wfm/s
측정 항목	36종 자동 측정
X-Y 모드	지원
Go/NoGo	지원
디지털 필터	지원
데이터 로그	지원 (전용 애플리케이션 다운로드 필요)
디지털 전압계	지원 (전용 애플리케이션 다운로드 필요)
제로 키	시간 · 전압 · 트리거 기준 초기화

활용 분야

교육·서비스·연구개발 현장

교육실에서 파형을 직접 보여 주는 실습
서비스 현장의 회로 점검과 고장 진단
기본 연구개발의 신호 확인
I2C · SPI · UART · CAN · LIN 시리얼 신호 분석

선택 가이드

채널 수와
대역폭별 선택

이럴 때 (시험 조건)	권장 모델	선택 근거
2채널이면 충분할 때	GDS-1102B	100 MHz 2채널 구성입니다.
4채널이 필요할 때	GDS-1104B	100 MHz 4채널 구성입니다.
200 MHz 대역이 필요할 때	GDS-1202B	200 MHz 2채널 구성이며 상승 시간 1.75 ns입니다.
더 높은 대역이 필요할 때	GDS-2000E	상위 시리즈를 검토합니다.

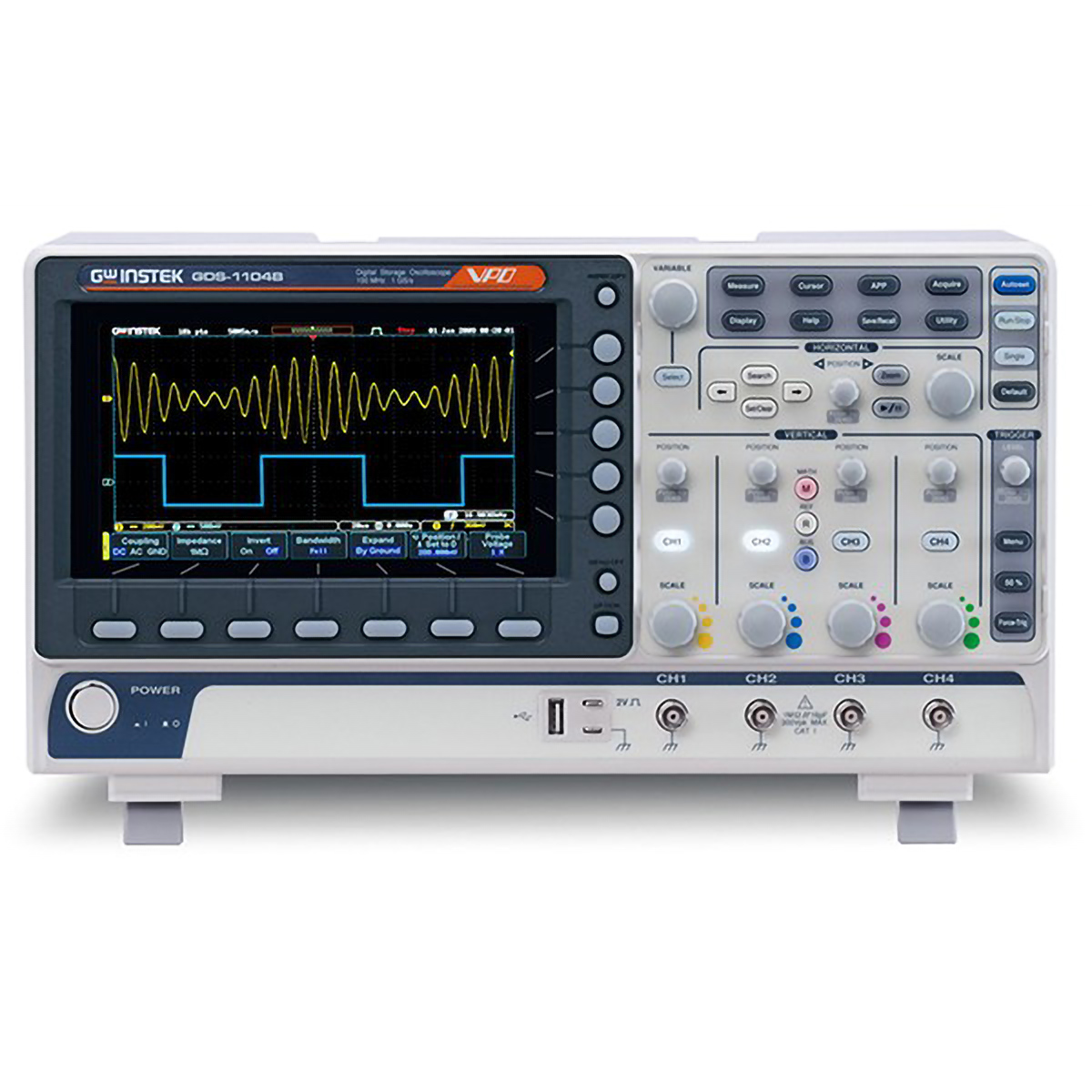

파형 화면과 조작 노브가 있는 오실로스코프 정면

구성·옵션

모델별 기본 프로브

구분	품번	설명
모델	GDS-1102B · GDS-1104B · GDS-1202B	100 MHz 2·4채널 / 200 MHz 2채널
프로브	GTP-100B-4	100 MHz 패시브 프로브 (GDS-1104B · GDS-1102B)
프로브	GTP-200B-4	200 MHz 패시브 프로브 (GDS-1202B)

교정

교정 관리와
KOLAS 안내

수직 이득 정확도가 측정값의 근거이므로 사용 환경에 맞춰 교정 이력을 관리하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

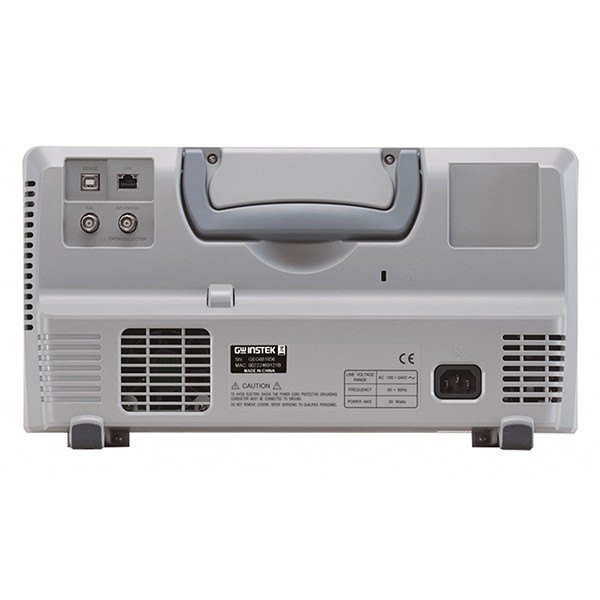

손잡이와 USB 단자, 전원부가 있는 오실로스코프 후면

GDS-1000B와 함께 보는
오실로스코프

GDS-1000B 시리즈에는 GDS-1102B 외에 어떤 모델이 있습니까?
GDS-1102B, 1104B, 1202B 세 모델이 있습니다. 대역폭과 채널 수에 맞는 모델을 선택할 수 있습니다.
200 MHz 모델도 4채널입니까?
아니요, 200 MHz 모델인 GDS-1202B는 2채널입니다.
GDS-1000B로 시리얼 버스를 분석할 수 있습니까?
네, I2C, SPI, UART, CAN, LIN을 트리거하고 디코딩할 수 있습니다.
GDS-1000B의 데이터 로그는 어떻게 사용합니까?
전용 애플리케이션을 GW Instek 홈페이지에서 내려받아 사용합니다.
