모터 드라이브 효율을 점검하는 5개 테스트 지점
모터 드라이브는 전원 입력에서 출력까지 5개 지점을 순서대로 테스트하면 고장의 근본 원인을 찾기 쉽습니다.

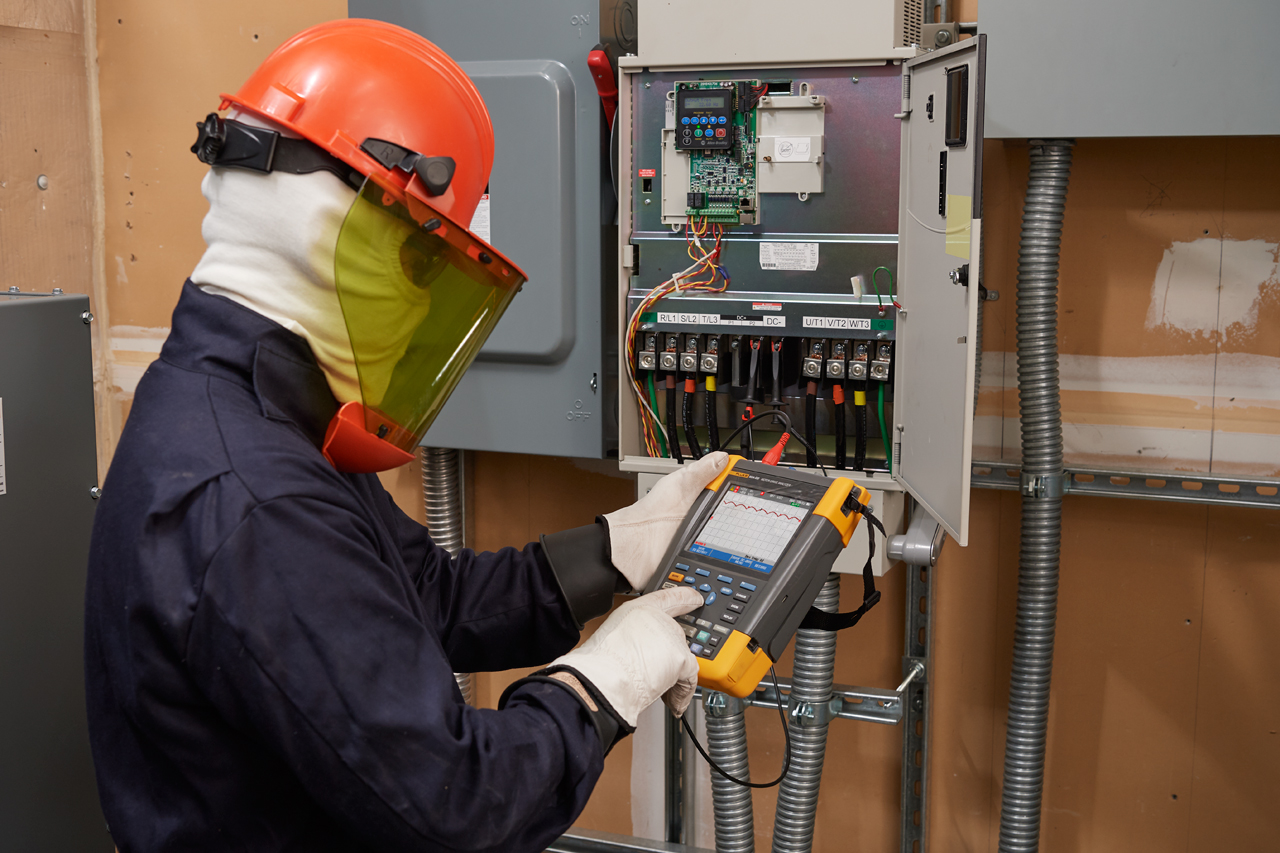

모터 드라이브 5개 테스트 지점은 드라이브 입력, DC 버스, 드라이브 출력, 모터 입력, 모터 샤프트 전압입니다. 이 글은 가변 주파수 드라이브(VFD)의 문제 해결과 예방 정비에 쓰는 테스트 지점과 판정 기준을 Fluke 모터 드라이브 분석기 MDA-510, MDA-550과 함께 정리합니다.


미국 에너지부(DOE)에 따르면 모터 시스템은 거의 모든 공장 운영에 매우 중요하며, 사용하는 모든 전기의 60~70%를 차지합니다. DOE는 가변 주파수 드라이브(VFD)를 공장에서 비용을 크게 줄일 수 있는 수단으로 봅니다. 모터 드라이브는 많은 산업과 시설에서 흔히 쓰며, 이런 모터 시스템의 가동 시간을 확보하려면 정비와 문제 해결이 먼저입니다.
과제
전통적인 드라이브 테스트의 어려움
가변 주파수 드라이브(VFD), 가변 속도 드라이브(VSD), 조절식 속도 드라이브(ASD)로도 알려진 모터 드라이브는 오실로스코프, 디지털 멀티미터 같은 여러 테스트 기기로 문제를 해결하고 테스트하는 경우가 많습니다. 오래된 소거 프로세스를 쓰는 이런 테스트에는 어느 정도 시행착오가 따릅니다. 모터 시스템이 복잡해서 고장이 나기 시작하지 않으면 1년에 한 번 테스트하는 경우가 많습니다.
장비의 작업 기록이 없거나 불완전한 경우가 일반적이라 어디서 테스트를 시작할지 정하기가 애매합니다. 이전에 수행한 테스트와 측정, 완료한 작업, 개별 구성 요소의 조정 상태를 문서화한 기록도 여기에 포함됩니다.

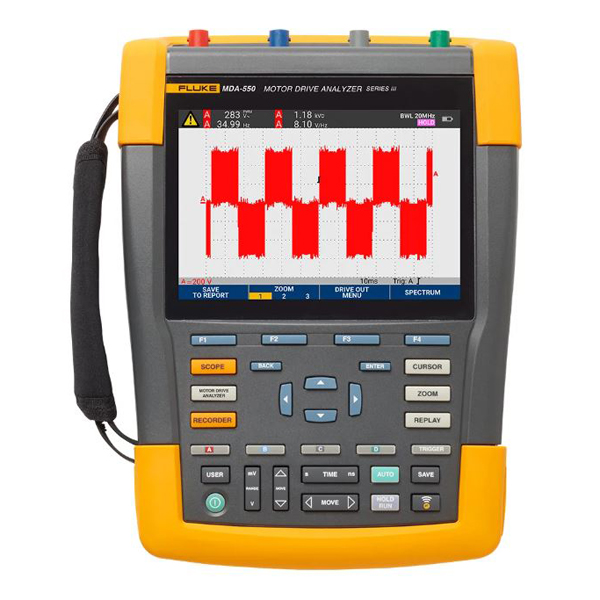

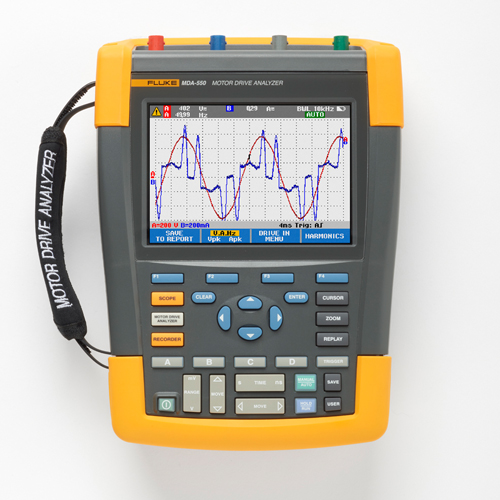

테스트 기술이 발전하면서 이 과제 일부는 사라졌습니다. Fluke의 모터 드라이브 분석기 MDA-510과 MDA-550은 프로세스를 단계별로 문서화하는 기능으로 모터 드라이브를 더 효율적으로 테스트하도록 설계되었습니다. 보고서를 저장해 이후 테스트와 비교하면 모터 드라이브 정비 기록을 더 전체적으로 파악할 수 있습니다.
분석기가 화면으로 테스트를 안내

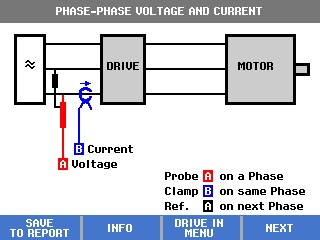

이 모터 구동 분석기는 미터, 휴대형 오실로스코프, 레코더의 기능을 능숙한 강사의 지침과 결합했습니다. 화면에 표시되는 메시지, 명확한 설정 다이어그램, 모터 드라이브 전문가가 작성한 단계별 지침으로 필수 테스트를 안내합니다. 복잡한 테스트를 나누어 단순화해 숙련된 전문가는 빠르고 자신 있게 필요한 세부 정보를 얻고, 경험이 적은 기술자는 모터 드라이브 분석을 더 빨리 시작할 수 있습니다.
모터 드라이브 시스템 고장의 근본 원인을 찾거나 일상 예방 정비를 점검할 때는 시스템 내 주요 지점을 테스트하고 측정하는 표준 세트가 알맞습니다. 전원 입력에서 출력까지 여러 측정 기법과 평가 기준으로 시스템 전체의 주요 테스트를 마칩니다.
참고: Fluke 모터 드라이브 분석기는 테스트를 안내하고 필요한 계산 대부분을 자동화하므로 결과를 신뢰할 수 있습니다. 거의 모든 테스트 지점의 데이터를 보고서에 저장할 수 있어, 문서화한 내용을 CMMS(Computerized Maintenance Management System)에 올리거나 동료, 컨설팅 전문가와 공유할 수 있습니다.

지점 1
드라이브 입력: 공급 전원의 품질
모터 드라이브로 흐르는 전력 분석은 전원 접지에 영향을 줄 수 있는 왜곡, 장애, 노이즈가 드라이브 공급 회로에 있는지 결정하는 첫 단계입니다.
- 드라이브의 공칭 정격 전압을 실제 공급 전압과 비교해 허용 한계 이내인지 확인합니다. 10%를 초과해 벗어나면 공급 전압에 문제가 있을 수 있습니다. 입력 전류가 최대 정격 내에 있고 도체 크기가 적절한지도 확인합니다.
- 측정한 주파수를 지정된 주파수와 비교합니다. 차이가 0.5Hz를 초과하면 문제의 원인이 될 수 있습니다.
- 고조파 왜곡이 허용 수준 이내인지 점검합니다. 파형 모양을 눈으로 검사하거나 전체 고조파 왜곡과 개별 고조파를 보여 주는 고조파 스펙트럼 화면을 봅니다. 예를 들어 플랫 톱 파형은 같은 공급 회로에 연결된 비선형 부하를 나타낼 수 있습니다. 전체 고조파 왜곡(THD)이 6%를 초과하면 잠재적인 문제가 있습니다.
- 입력 단자에서 전압 불균형을 점검해 위상 불균형률이 너무 높지 않고(2% 미만) 위상 회전이 정확한지 확인합니다. 고전압 불균형이 판독되면 위상에 결함이 있을 수 있습니다. 2%를 초과하면 전압 노칭으로 이어져 드라이브의 과부하 결함 방지 장치가 트립되거나 다른 장비가 방해받습니다.
- 전류 불균형을 테스트합니다. 과도한 불균형은 드라이브 정류기 문제를 나타낼 수 있습니다. 전류 불균형이 6%를 초과하면 모터 드라이브 인버터 안에 문제가 있을 수 있습니다.
지점 2

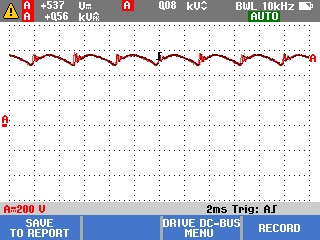

DC 버스: 전압과 리플

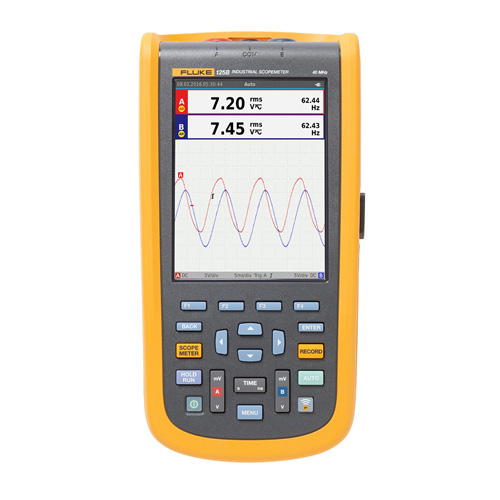

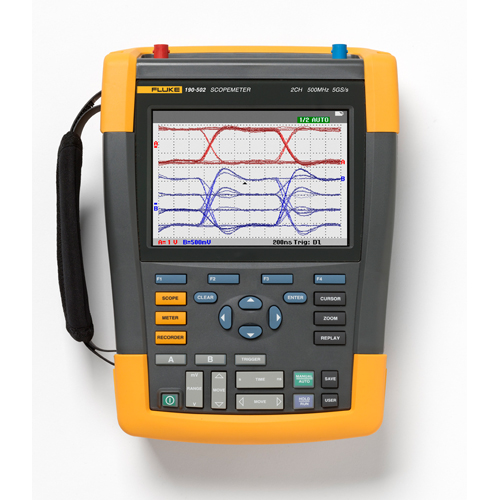

드라이브 내부의 AC-DC 변환이 매우 중요합니다. 정확한 전압과 적절한 평활화로 리플을 낮춰야 드라이브 성능이 좋아집니다. 커패시터가 고장 나거나 연결된 모터 크기가 맞지 않으면 리플 전압이 높아질 수 있습니다. Fluke MDA-500 시리즈 모터 드라이브 분석기의 레코드 기능으로 부하가 걸린 작동 모드에서 DC 버스 성능을 동적으로 점검할 수 있습니다. Fluke ScopeMeter 테스트 도구나 고급 멀티미터를 대신 쓸 수도 있습니다.

- DC 버스 전압이 입력 라인의 피크 전압에 비례하는지 결정합니다. 제어되는 정류기를 제외하면 전압이 RMS 라인 전압의 약 1.31~1.41배여야 합니다. DC 전압이 낮게 판독되면 트립이 발생할 수 있으며, 낮은 입력 주 전압이나 입력 전압 왜곡(예: 플랫 토핑)이 원인일 수 있습니다.
- 라인 전압의 피크 진폭에 왜곡이나 오류가 있는지 점검합니다. 이런 왜곡이나 오류는 전압 초과 또는 전압 미달의 원인이 될 수 있습니다. DC 전압이 공칭 전압의 +/- 10%로 판독되면 문제가 있을 수 있습니다.
- AC 리플의 피크에 다른 반복 수준이 있는지 결정합니다. AC에서 DC로 변환한 뒤에도 약간의 AC 리플 구성 요소가 DC 버스에 남습니다. 40V를 초과하는 리플 전압은 커패시터 오작동, 또는 연결된 모터와 부하에 비해 너무 작은 드라이브 정격이 원인일 수 있습니다.
지점 3
드라이브 출력: 모터 작동의 핵심
드라이브 출력 테스트는 올바른 모터 작동에 매우 중요하며 드라이브 회로 안 문제의 단서를 줍니다.
- 전압과 전류가 한계 이내인지 결정합니다. 출력 전류가 높으면 과열되어 고정자 절연 수명이 줄 수 있습니다.
- 전압/주파수 비율(V/Hz)이 모터의 지정된 한계 안에 있는지 점검합니다. 비율이 높으면 모터가 과열될 수 있고, 낮으면 모터에서 토크가 손실됩니다. 안정적인 주파수와 불안정한 전압은 DC 버스 문제를, 불안정한 주파수와 안정적인 전압은 스위칭(IGBT) 문제를, 불안정한 주파수와 전압은 속도 제어 회로의 잠재적 문제를 나타냅니다.
- 전압 대 주파수(V/F) 비율과 전압 변조를 모두 살펴 드라이브 출력을 점검합니다. V/F 비율 측정값이 높으면 모터 과열이, 낮으면 의도한 공정을 제대로 실행할 토크를 부하에 주지 못하는 것이 원인일 수 있습니다.
- 위상 대 위상 측정으로 전압 변조(PWM)를 점검합니다. 전압 피크가 높으면 모터 권선 절연이 손상될 수 있고 드라이브 트립의 원인이 됩니다. 전압 피크가 50% 공칭 전압보다 높으면 문제가 있습니다.
- 드라이브 판독에 나타난 스위칭 임펄스의 준도를 점검합니다. 임펄스의 상승 시간 또는 준도는 dV/dt 판독값(시간 경과에 따른 전압 변화의 비율)으로 나타내며, 모터에 지정된 절연과 비교해야 합니다.
- 위상-DC로 스위칭 주파수를 테스트합니다. 신호가 오르내릴 때 나타날 수 있는 잠재적인 문제가 전자적인 스위칭이나 접지에 있는지 식별합니다.
- 가능하면 최대 부하에서 전압 불균형을 측정합니다. 전압 불균형은 2%를 초과하지 않아야 합니다. 전압 불균형이 전류 불균형으로 이어져 모터 권선에서 과도한 열이 발생할 수 있고, 드라이브 회로의 결함이 원인일 수 있습니다. '단상 운전'이라는 결함이 위상에 나타나면 모터가 뜨거워지고, 정지 후 시작되지 않으며, 효율이 크게 떨어지고, 모터와 연결된 부하가 손상될 수 있습니다.
- 3상 모터의 전류 불균형은 10%를 초과하지 않아야 합니다. 전압이 낮은데 불균형이 크면 모터 권선 단락, 또는 접지까지 단락된 위상을 가리킬 수 있습니다. 큰 불균형은 드라이브 트리핑, 높은 모터 온도, 권선 연소의 원인이 될 수도 있습니다.
지점 4

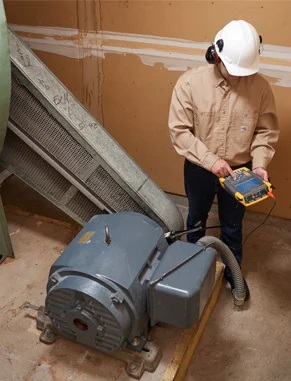

모터 입력: 전압과 케이블 선택
모터 입력 단자에 공급되는 전압이 중요하고, 드라이브에서 모터까지 잇는 케이블 선택이 매우 중요합니다. 케이블 가설을 잘못 고르면 전압이 과도하게 반사되어 드라이브와 모터가 모두 손상될 수 있습니다. 이 테스트는 위의 드라이브 출력 테스트와 대부분 같습니다.

- 단말에 흐르는 전류가 모터 정격 이내인지 점검합니다. 과전류 조건은 모터를 뜨겁게 하고 고정자 절연 수명을 줄여 모터에서 조기에 결함이 생길 수 있는 원인이 됩니다.
- 전압 변조로 모터 절연을 손상할 수 있는 접지까지의 고전압 피크를 식별할 수 있습니다.
- 모터 수명에 심각한 영향을 줄 수 있는 전압 불균형은 인버터 결함의 표시일 수 있습니다. 전압 노칭으로 이어져 과부하 결함 방지 장치가 트리핑하는 원인이 될 수 있습니다.
- 전류 불균형은 전압 불균형 또는 드라이브 정류기 문제를 가리킬 수 있습니다.
지점 5
모터 샤프트 전압: 베어링 손상 점검
모터 드라이브의 전압 펄스가 모터 고정자에서 회전자로 커플링되면 회전자 샤프트에 전압이 나타날 수 있습니다. 이 로터 샤프트 전압이 베어링 그리스의 절연 용량을 넘으면 플래시오버 전류(스파크)가 발생할 수 있고, 이는 모터 베어링 레이스에 피팅과 플루팅을 일으켜 모터가 예상보다 일찍 고장 나는 원인이 됩니다.

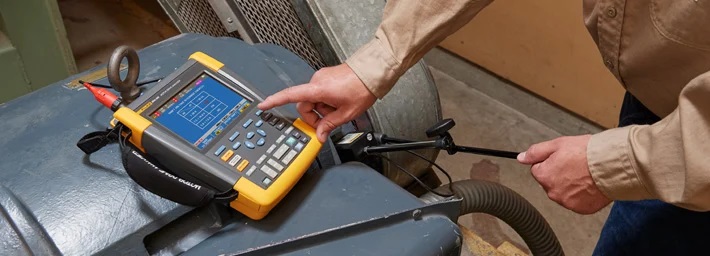

- 모터 섀시와 드라이브 샤프트 사이의 전압을 측정합니다. 예를 들어 MDA-550은 이 용도로 탄소섬유 브러시 프로브를 제공합니다. 이 테스트로 파괴적인 플래시오버 전류의 존재를 쉽게 감지할 수 있고, 이벤트의 임펄스 진폭과 카운트를 보고 결함이 생기기 전에 조치할 수 있습니다.

관련 제품
자주 묻는 질문
모터 드라이브(VFD)는 어떤 지점을 테스트합니까?
드라이브 입력, DC 버스, 드라이브 출력, 모터 입력, 모터 샤프트 전압의 5개 지점입니다. 전원 입력에서 출력까지 순서대로 테스트합니다.
드라이브 입력의 전압 불균형은 몇 %까지 허용합니까?
위상 불균형률은 2% 미만이어야 합니다. 2%를 초과하면 전압 노칭으로 이어져 드라이브의 과부하 결함 방지 장치가 트립되거나 다른 장비가 방해받을 수 있습니다.
DC 버스의 리플 전압은 어느 정도가 문제입니까?
40V를 초과하는 리플 전압은 커패시터 오작동이나 너무 작은 드라이브 정격이 원인일 수 있습니다. 제어되는 정류기를 제외한 DC 버스 전압은 RMS 라인 전압의 약 1.31~1.41배여야 합니다.
모터 샤프트 전압은 어떻게 측정합니까?
모터 섀시와 드라이브 샤프트 사이의 전압을 측정합니다. MDA-550은 이 용도로 탄소섬유 브러시 프로브를 제공합니다.
