FLUKE-MDA-550-III 모터 드라이브 분석기, 4채널, 500MHz(모터 샤프트 및고조파 포함)

MODEL: FLUKE-MDA-550-III
브랜드: FLUKE

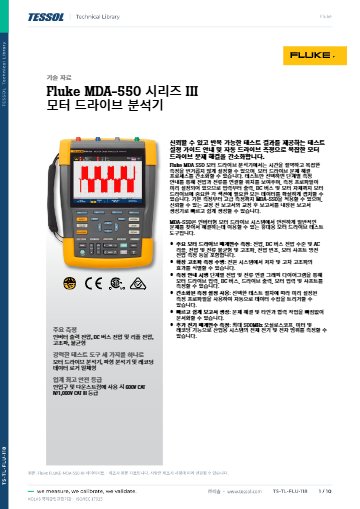

제품 자료: 데이터시트

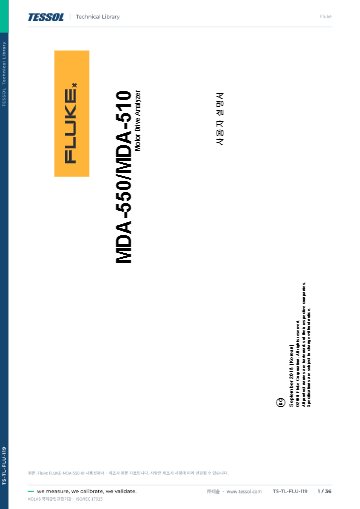

사용설명서

2024 FLUKE Catalogue

제품문의 구매하기

드라이브 입력부터 축 전압까지
추적하는 모터 드라이브 분석기

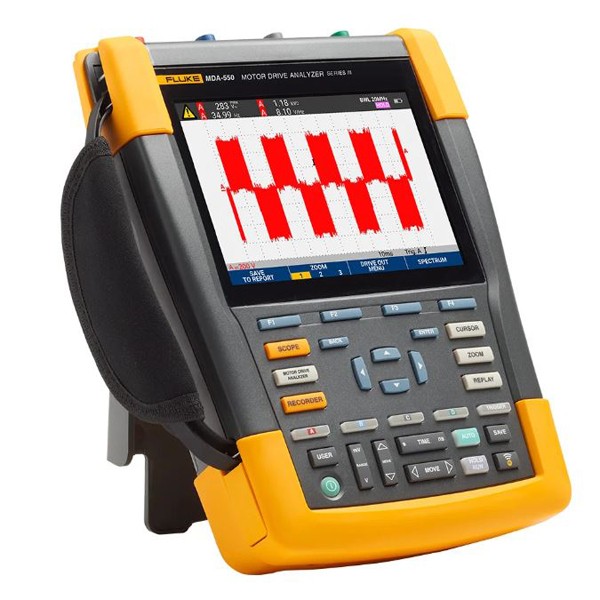

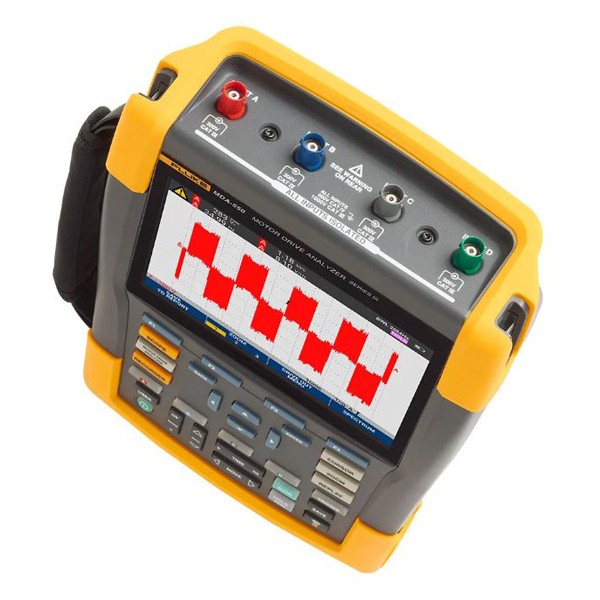

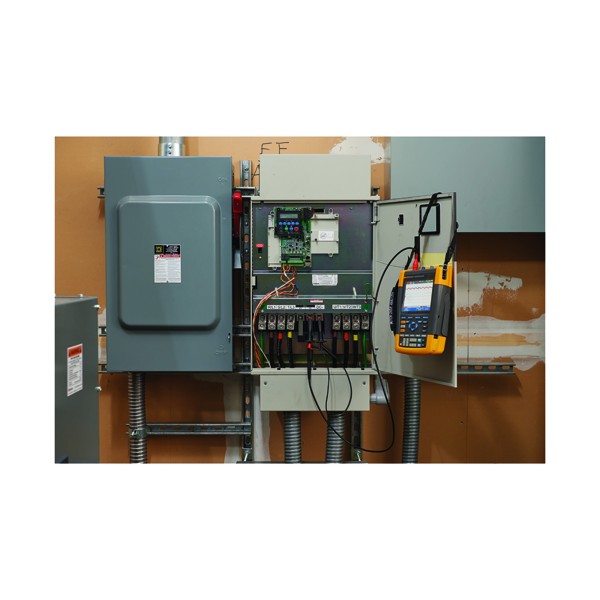

Fluke MDA-550 시리즈 III 모터 드라이브 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke MDA-550 시리즈 III는 4채널 500 MHz 오실로스코프와 미터, 기록 기능에 연결 그림이 나오는 안내형 측정을 결합한 모터 드라이브 분석기(VFD 분석기)입니다. 인버터 입력과 DC 버스, 출력, 모터 입력, 축 전압까지 구동 계통의 문제를 차례로 추적합니다.

고조파는 DC~51차, 스펙트럼은 1~9 kHz와 9~150 kHz 구간을 지원하며, SVS-500 축 전압 세트로 샤프트 전압 방전도 따로 측정할 수 있습니다. 측정 결과를 조치 전·후 보고서로 정리하는 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

4채널

500 MHz 오실로스코프 입력

DC~51차

고조파 측정 범위

50개

보고서에 저장하는 화면 수

1000 V

CAT III 측정 등급

특징

순서를 따라 측정하는
MDA-550 III 구동 계통 분석

핵심 특징	현장에서 달라지는 점
안내형 측정과 연결 그림	화면의 연결 그림을 따라 프로브와 클램프를 꽂으면 되므로 인버터 경험이 적은 담당자도 측정 위치를 틀리지 않습니다.
측정 프로파일 자동 수집	미리 정한 프로파일로 데이터 수집이 자동으로 시작되어 측정 항목을 빠뜨리는 일이 줄어듭니다.
전압·전류 불균형 표시	3상 편차를 백분율로 보여 주므로 어느 상이 치우쳤는지 바로 확인할 수 있습니다.
DC 버스 전압과 AC 리플	부하가 걸린 상태의 DC 버스 성능을 확인하므로 커패시터 열화가 의심되는 구간을 좁힐 수 있습니다.
V PWM 전압 변조	PWM 신호를 기본 주파수로 나눈 값을 보여 주므로 드라이브 출력의 변조 상태를 판단할 수 있습니다.
SVS-500 축 전압 측정	모터 샤프트 전압 방전 이벤트를 측정해 베어링 손상 위험이 있는 구간을 미리 점검할 수 있습니다.
조치 전·후 보고서	개선 전후 상태를 내장 보고서로 정리하므로 점검 이력을 자료로 남기기 쉽습니다.

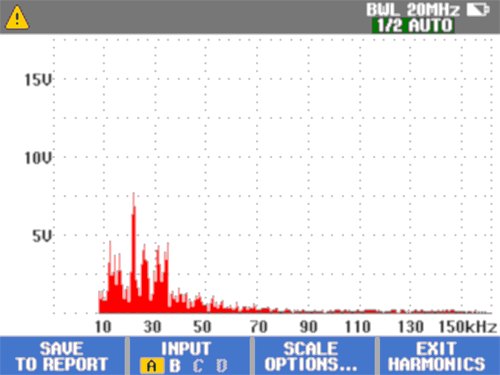

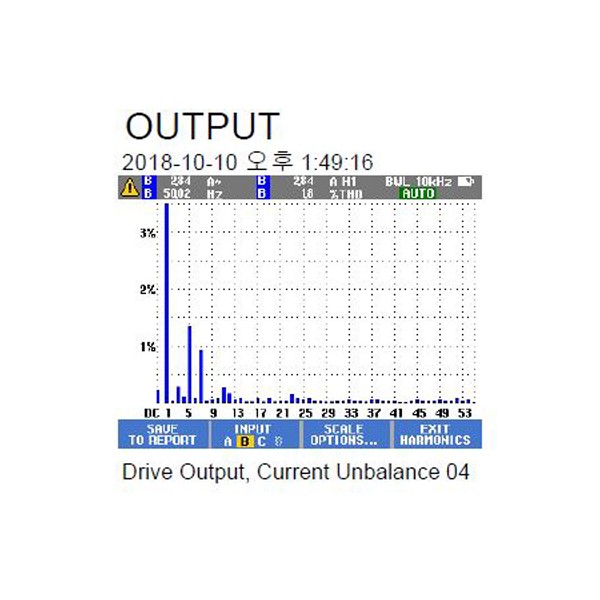

고조파 스펙트럼이 표시된 측정 화면

측정 순서

MDA-550 III의 입력에서 모터까지
안내형 측정 흐름

측정은 드라이브 입력, DC 버스, 드라이브 출력, 모터 입력, 모터 축 순서로 진행합니다. 입력부에서는 전원 쪽 고조파와 불균형을, 출력부에서는 V PWM과 전압 변조를 읽습니다. 이렇게 단계별로 보면 문제가 전원 쪽인지, 드라이브 내부인지, 모터 쪽인지 구분할 수 있습니다.

전압 변조는 위상과 위상 사이, 위상과 접지 사이, 위상과 DC 버스 사이 등 조합마다 확대 화면으로 보여 주며 상승 시간, 오버슈트, dV/dt까지 읽습니다. 샤프트 전압은 이벤트 횟수와 상승·하강 시간 기준 값으로 표시되는 지시용 수치이므로 그 점을 염두에 두고 해석하세요.

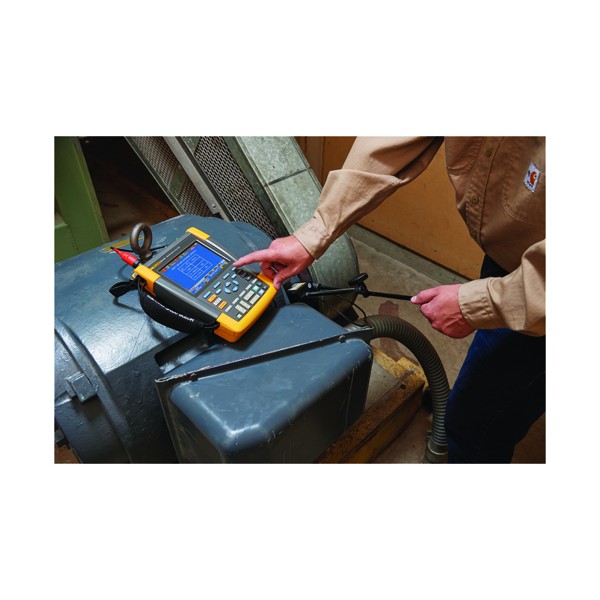

브러시 프로브를 이용한 모터 샤프트 전압 측정

SVS-500 세트는 브러시 3개와 프로브 홀더, 결합식 연장 막대, 마그네틱 베이스로 구성됩니다. 모터 축에 브러시 팁을 대어 샤프트 전압 방전을 측정하고, 결과는 보고서 화면으로 저장합니다.

사용 방법

MDA-550 III
보고서 저장과 PC 전송 순서

MDA-550 시리즈 III는 연결 그림이 나오는 안내형 측정으로 드라이브 입력부터 모터 축까지 차례로 측정하고, 결과를 내장 보고서에 담습니다. 구성품인 FlukeView-2 정식 버전과 WiFi 동글로 PC에 데이터를 옮깁니다.

소프트웨어·도구	하는 일
안내형 측정 (본체)	드라이브 입력·DC 버스·드라이브 출력·모터 입력·축 측정의 연결 그림
내장 보고서 (본체)	조치 전·조치 후 보고서, 화면 50개 저장
FlukeView-2	PC로 화면·데이터 전송과 정리
WiFi 동글	케이블 없이 PC로 데이터 전송

처음 연결하는 순서

순서	할 일

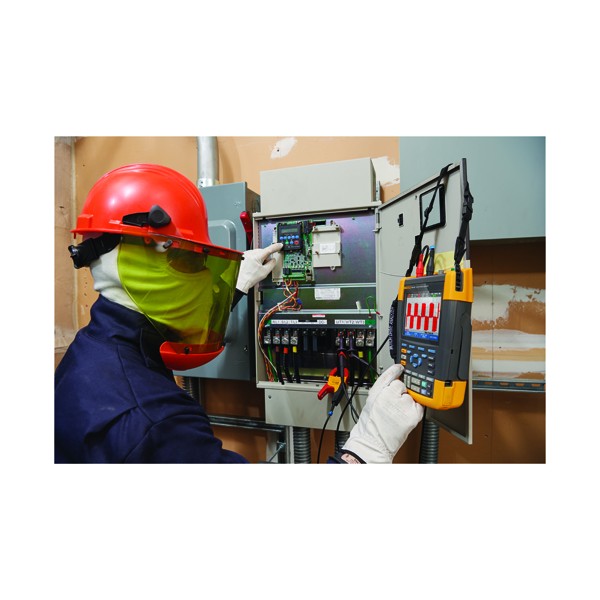

1	측정 흐름에서 드라이브 입력, DC 버스, 드라이브 출력, 모터 입력, 모터 축 가운데 측정할 단계를 고릅니다.
2	화면의 연결 그림대로 VPS421·VPS410-II-R 프로브와 i400s 클램프, 축 측정에는 SVS-500을 연결하세요.
3	측정 결과 화면을 보고서에 저장하고 조치 후 같은 순서로 다시 측정합니다.
4	PC에 FlukeView-2를 설치하세요.
5	USB 스틱, 미니 USB–USB 케이블, WiFi 동글 가운데 한 가지로 보고서와 데이터를 PC에 옮깁니다.

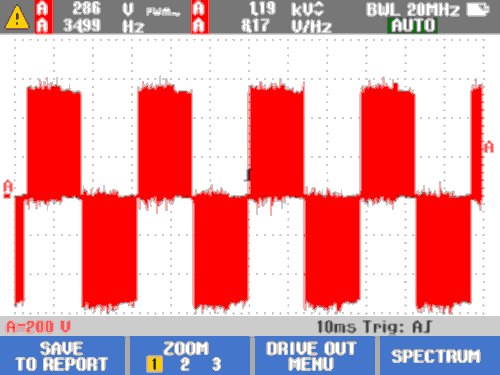

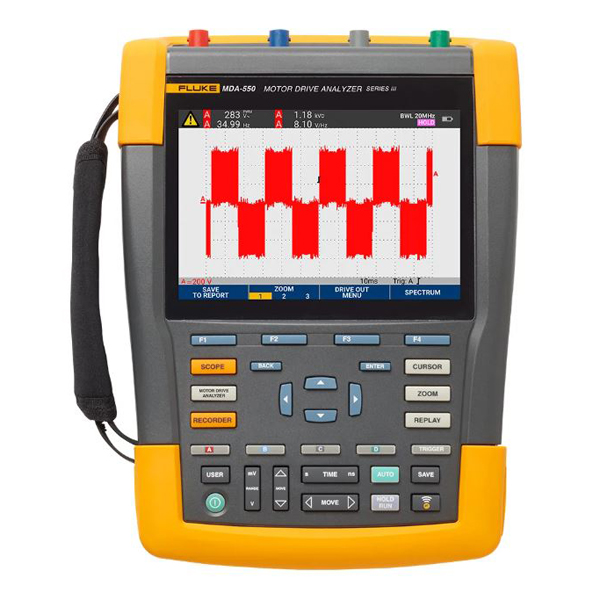

인버터 출력 전압 파형이 표시된 측정 화면

사양

MDA-550 III
측정·구성 사양

항목	사양
채널 / 대역폭	4채널 / 500 MHz 오실로스코프 · 미터 · 기록
안내형 측정	드라이브 입력 · DC 버스 · 드라이브 출력 · 모터 입력 · 축 측정 (연결 그림, 보고서 작성)
직류 전압	최대 1000 V (10:1·100:1 프로브) · 분해능 1 mV / 10 mV · 풀 스케일 999 카운트 · 4 s~10 µs/div ±(1.5 % + 6 카운트)
교류 전압 (True-rms, DC 결합)	DC~60 Hz ±(1.5 % + 10 카운트) · 60 Hz~20 kHz ±(2.5 % + 15 카운트) · 20 kHz~1 MHz ±(5 % + 20 카운트) · 1 MHz~25 MHz ±(10 % + 20 카운트)
피크 전압	최대 1000 V · 분해능 10 mV · 풀 스케일 800 카운트 · 최대/최소 피크 ±0.2 div · 피크 투 피크 ±0.4 div
V PWM	구동 인버터 출력 등 PWM 신호용 · 기본 주기 전체의 샘플 평균 기반 실효 전압 · 정현파 기준 정확도는 V ac+dc와 동일
주파수	1.000 Hz~500 MHz · 풀 스케일 9999 카운트 · ±(0.5 % + 2 카운트)
전류 클램프 환산 계수	0.1 mV/A · 1 mV/A · 10 mV/A · 20 mV/A · 50 mV/A · 100 mV/A · 200 mV/A · 400 mV/A
전압 프로브 설정	1:1 · 10:1 · 20:1 · 100:1 · 200:1 · 1000:1
샤프트 전압 프로브 설정	1:1 · 10:1 · 100:1
고조파 · 스펙트럼	고조파 DC~51차 · 스펙트럼 1~9 kHz, 9~150 kHz (20 MHz 필터 켬) · 전압 변조 최대 500 MHz
불균형 (드라이브 입력)	세 상의 True-rms 전압·교류 전류 평균 대비 최대 편차(%) · V ac+dc, A ac+dc 기반 지시값
불균형 (드라이브 출력·모터 입력)	세 상의 PWM 전압·교류 전류 평균 대비 최대 편차(%) · V PWM, A ac 기반 지시값
V/Hz 비	V PWM을 기본 주파수로 나눈 값
상승·하강 시간 판독	전압 차이(dV) · 시간 차이(dt) · dV/dt · 오버슈트 · 정확도는 오실로스코프와 동일
축 전압	초당 이벤트 수 · 상승·하강 시간 기준 임펄스 방전 비율 지시값
보고서 화면 저장	50개 (압축 비율에 따라 다름)
PC 전송	2 GB USB 스틱 · 미니 USB–USB 케이블 · FlukeView-2
안전 규격	IEC 61010-1 · 오염도 2 · 측정 IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V
최대 전압	단자와 접지 사이 1000 V · VPS410-II, VPS421 경유 입력 1000 V CAT III / 600 V CAT IV · BNC 입력 A~D 직접 300 V CAT IV
프로브 팁–기준 리드 사용 전압	VPS410-II 1000 V · VPS421 2000 V

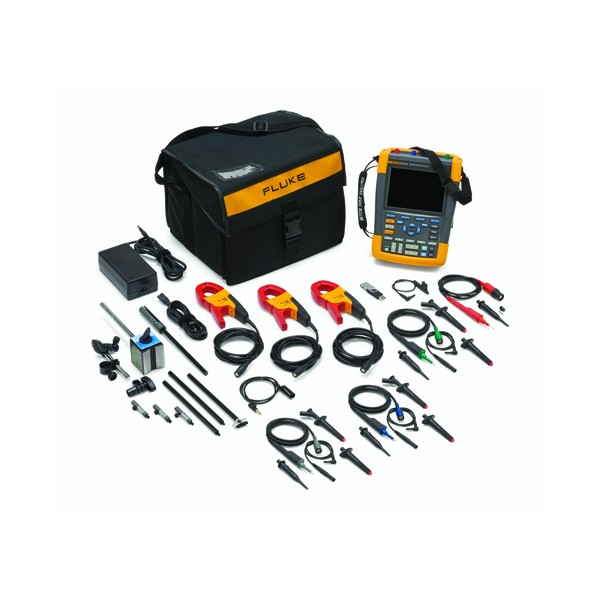

구성품	BP291 리튬이온 배터리 · BC190 충전기 · VPS421 100:1 프로브 3개 · VPS410-II-R 10:1 500 MHz 프로브 · i400s AC 클램프 3개 · SVS-500 축 전압 세트 · C437-II 케이스 · FlukeView-2 · WiFi 동글

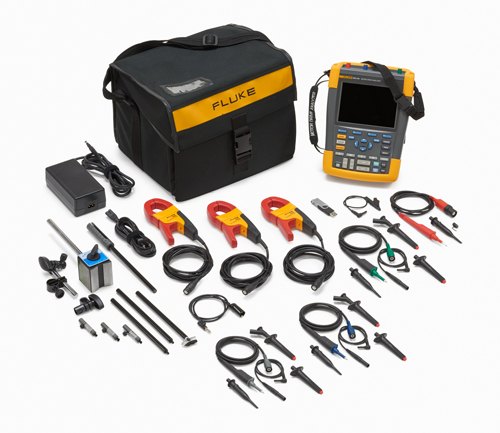

분석기 본체와 전류 클램프, 프로브, 가방 등 구성품

활용 분야

MDA-550 III로 추적하는
인버터 구동 계통 고장

인버터 구동 점검 — VFD 입력과 출력의 전압·전류를 확인합니다.
모터 상태 점검 — 모터 입력 전압과 샤프트 전압을 함께 측정합니다.
고조파·불균형 점검 — 전원 쪽 고조파와 3상 불균형을 확인합니다.
DC 버스 점검 — 부하가 걸린 상태의 DC 버스 성능을 확인합니다.

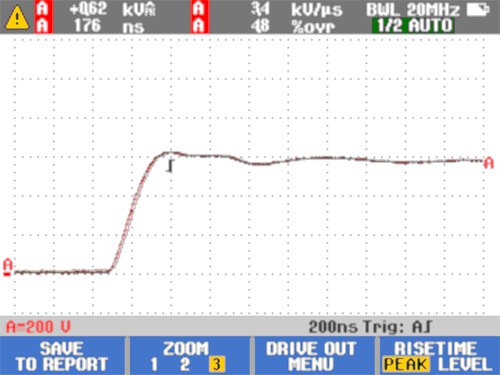

전압 상승 파형이 표시된 측정 화면

선택 가이드

점검 목적에 맞는
Fluke 분석기·스코프미터

이럴 때 (현장 조건)	권장 모델	선택 이유
입력·DC 버스·출력·모터 입력을 차례로 측정하려면	MDA-550 시리즈 III	안내형 측정과 연결 그림이 단계별 측정을 이끌어 주므로 순서를 놓치지 않고 점검할 수 있습니다.
축 전압 방전 측정과 보고서 작성이 필요하다면	MDA-550 시리즈 III	SVS-500 세트와 조치 전·후 보고서 기능을 갖춰 측정부터 결과 정리까지 한 장비로 마칩니다.
일반 전기 설비의 파형과 전기 값을 점검한다면	Fluke 190 Series III	일반 설비용 스코프미터라 모터 드라이브 외의 파형 점검에도 맞습니다.
전력과 전력 품질을 함께 측정하려면	Fluke 125B	전력, 고조파, BusHealth 테스트를 갖춘 40 MHz 스코프미터라 전력 품질 점검에 적합합니다.

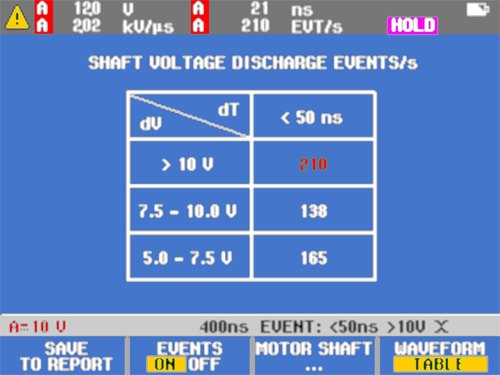

샤프트 전압 방전 이벤트가 표시된 측정 화면

구성·옵션

MDA-550 III 기본 구성품 전체

구분	내용
배터리·충전	BP291 리튬이온 배터리 팩 1개 · BC190 충전기/전원 어댑터 1개
프로브	VPS421 100:1 고전압 프로브 3개(앨리게이터 클립 포함) · VPS410-II-R 10:1 500 MHz 전압 프로브 1개
클램프·축 전압	i400s AC 전류 클램프 3개 · SVS-500 샤프트 전압 세트 1개(브러시 3개, 투피스 익스텐션 로드, 마그네틱 베이스) · 프로브 홀더
케이스·소프트웨어	C437-II 대형 휴대 케이스 · FlukeView-2 PC 소프트웨어(정식 버전) · WiFi 동글

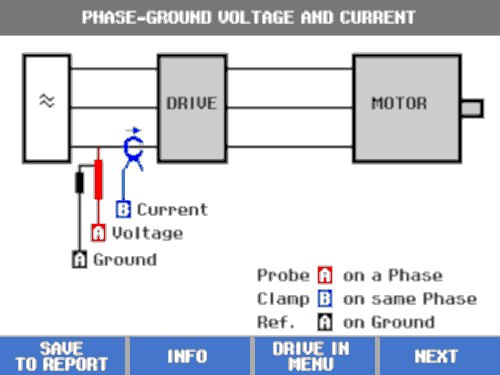

드라이브와 모터 사이 전압·전류 프로브 연결 구성도

교정

MDA-550 III 교정 관리와
KOLAS 범위

4채널 입력과 프로브, 클램프가 모두 측정 오차에 영향을 주므로 본체와 주요 액세서리의 교정 이력을 세트 단위로 관리하세요. 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는 항목을 먼저 확인해 안내해 드립니다.

MDA-550 III와 함께 보는
분석기·스코프미터

Fluke MDA-500 시리즈 모터 드라이브 분석기 (MDA-510 · MDA-550)
Fluke 190 Series III 스코프미터 (시리즈 7종)
Fluke 438-II 전력 품질·모터 분석기

MDA-550 시리즈 III로 어떤 문제를 찾을 수 있습니까?
인버터(VFD)와 모터 구동 계통의 입력, DC 버스, 출력, 모터 입력 문제를 확인하고, 모터 샤프트 전압 방전도 측정합니다. 문제 구간을 단계별로 좁혀 가는 방식입니다.
모터 축 전압은 어떻게 측정합니까?
SVS-500 축 전압 세트로 모터 샤프트 전압 방전 이벤트를 측정합니다. 결과는 이벤트 횟수와 상승·하강 시간 기준 지시값으로 표시됩니다.
MDA-550 III로 측정 결과를 보고서로 만들 수 있습니까?
네, 조치 전과 조치 후 상태를 내장 보고서 생성기로 정리할 수 있습니다. 화면은 보고서에 50개까지 저장하고 USB로 PC에 옮깁니다.
MDA-550 III의 채널 수와 대역폭은 어떻게 됩니까?
4채널이며 오실로스코프 대역폭은 500 MHz입니다. 고조파는 DC~51차까지 지원합니다.
기본 구성에는 어떤 프로브가 들어 있습니까?
VPS421 100:1 고전압 프로브 3개와 VPS410-II-R 10:1 500 MHz 전압 프로브 1개, i400s 전류 클램프 3개가 들어 있습니다.
