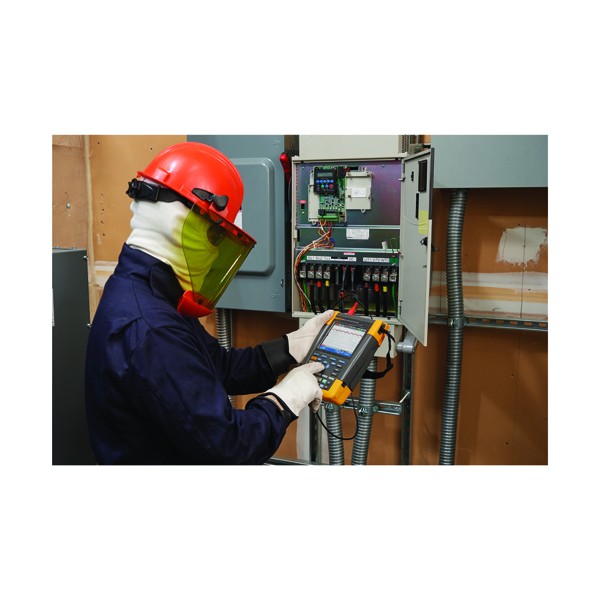

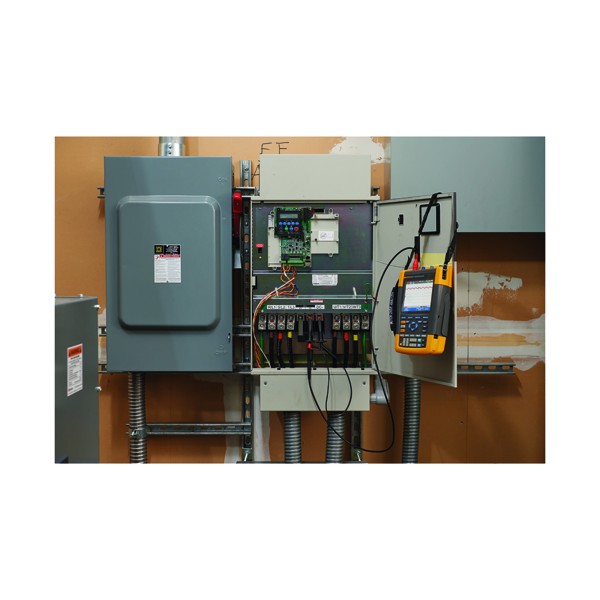

연결 그림을 따라 인버터를
점검하는 모터 드라이브 분석기

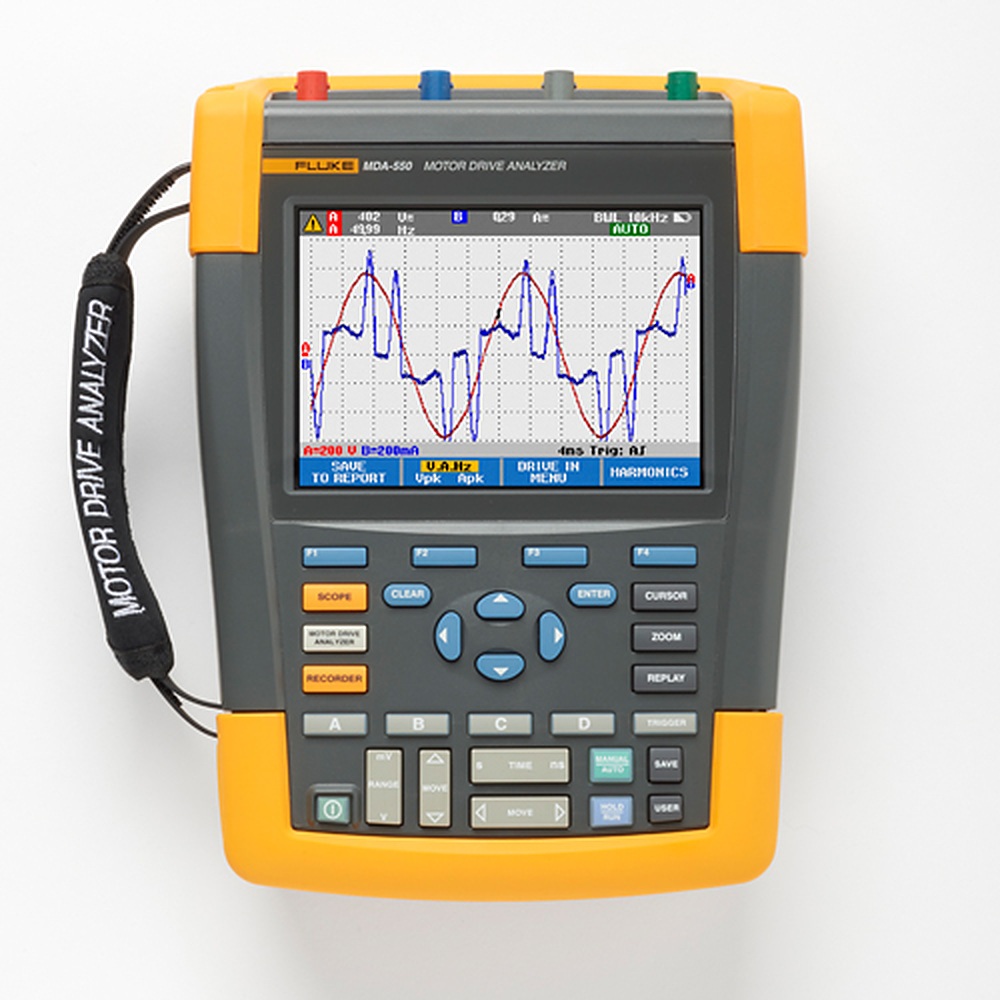

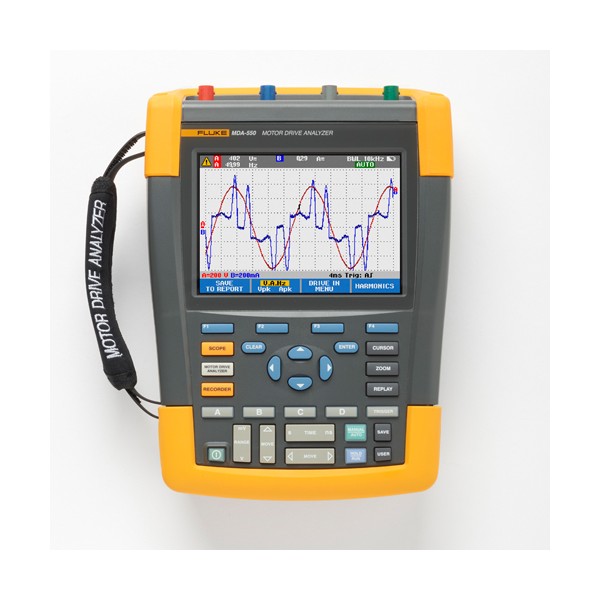

Fluke MDA-500 시리즈 모터 드라이브 분석기 (MDA-510 · MDA-550)

견적 받기

Fluke 국내 공식 대리점

Fluke MDA-500 시리즈는 4채널 500 MHz 오실로스코프와 단계별 연결 그림을 갖춘 모터 드라이브 분석기(VFD 분석기)입니다. MDA-510은 드라이브 입력부터 모터 입력까지 측정하고, MDA-550은 여기에 고조파와 모터 축 전압 방전 측정을 더해 인버터 구동 계통 전체를 점검합니다.

두 모델의 기본 측정 구성은 같으며, MDA-550만 1~51차 고조파와 9~150 kHz 스펙트럼, 축 전압을 추가로 측정합니다. 전류 클램프는 510에 1개, 550에 3개가 들어 있습니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

4채널

500 MHz 오실로스코프 입력

51차

MDA-550 고조파 범위

1000 V

10:1·100:1 프로브 최대 전압

50개

보고서 화면 저장 수

특징

단계별 안내로 분석하는
모터 드라이브 구동 계통

핵심 특징현장에서 달라지는 점
단계별 측정 안내연결 그림이 전압과 전류를 연결할 위치를 알려 주므로 배선 실수가 줄어듭니다.
측정 프로파일 자동 수집미리 설정한 프로파일대로 데이터 수집이 자동으로 시작되므로 측정 항목을 빠뜨리지 않습니다.
전압·전류 불평형3상 불평형을 백분율로 보여 주므로 어느 상이 치우쳤는지 바로 가려낼 수 있습니다.
DC 버스와 레코드 기능부하가 걸린 상태의 DC 버스 성능을 기록해 두면 순간적인 이상도 나중에 확인할 수 있습니다.
V PWM 전압 변조PWM 신호를 기본 주파수 기준으로 읽어 출력 변조 상태가 정상인지 판단할 수 있습니다.
MDA-550 전용 고조파·축 전압고조파 오염과 모터 축 전압 방전까지 읽으므로 베어링 쪽 문제와 전원 쪽 문제를 구분할 수 있습니다.
조치 전·후 보고서개선 전후 상태를 보고서로 정리해 두므로 조치 효과를 점검 이력으로 남길 수 있습니다.

모델 선택

MDA-500 시리즈 510과 550의
선택 기준

드라이브 입력, DC 버스, 출력, 모터 입력의 기본 점검만 필요하다면 MDA-510 구성으로 충분합니다. 전원 쪽 고조파 오염이 의심되거나 모터 축 전압 방전을 확인해야 한다면 MDA-550을 선택하세요.

MDA-550의 스펙트럼은 1~9 kHz와 9~150 kHz(20 MHz 필터 켬)를 읽고, 전압 변조는 최대 500 MHz까지 확인합니다. 클램프 수도 다릅니다. 510은 한 상씩 옮겨 가며 전류를 읽고, 550은 3상 전류를 동시에 읽습니다.

모델별 프로브와 클램프 구성

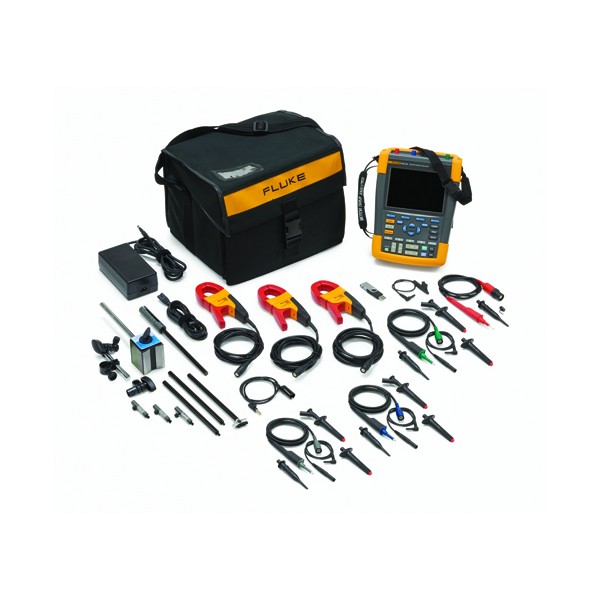

MDA-510과 MDA-550에는 모두 VPS 100:1 고전압 프로브 3개와 VPS410-II-R 10:1 500 MHz 프로브 1개가 들어 있습니다. 전류 클램프는 510에 1개, 550에 3개이며, 축 전압 세트 SVS-500은 550에만 포함됩니다.

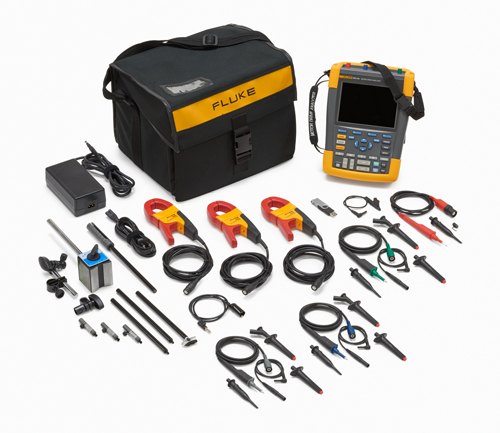

FLUKE-MDA-500 시리즈 - 분석기 본체와 전류 클램프, 프로브, 가방 등 구성품
분석기 본체와 전류 클램프, 프로브, 가방 등 구성품

사용 방법

MDA-510·MDA-550
안내형 측정과 FlukeView 2 전송

MDA-510과 MDA-550은 화면의 연결 그림과 프리셋 측정 프로파일로 측정하고, 결과를 내장 보고서로 정리합니다. 저장한 화면과 데이터는 USB 스틱이나 미니 USB–USB 케이블로 PC의 FlukeView 2에 옮깁니다.

소프트웨어·도구하는 일
안내형 측정 (본체)단계별 전압·전류 연결 그림, 프리셋 측정 프로파일

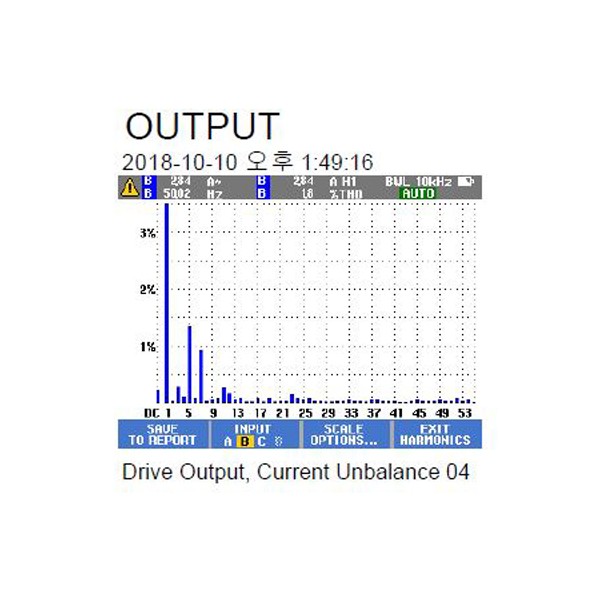

내장 보고서 (본체)조치 전·조치 후 보고서, 화면 약 50개 저장
FlukeView 2 for ScopeMeterPC로 화면·파형 데이터 전송, 보고서용 화면 정리

처음 연결하는 순서

순서할 일

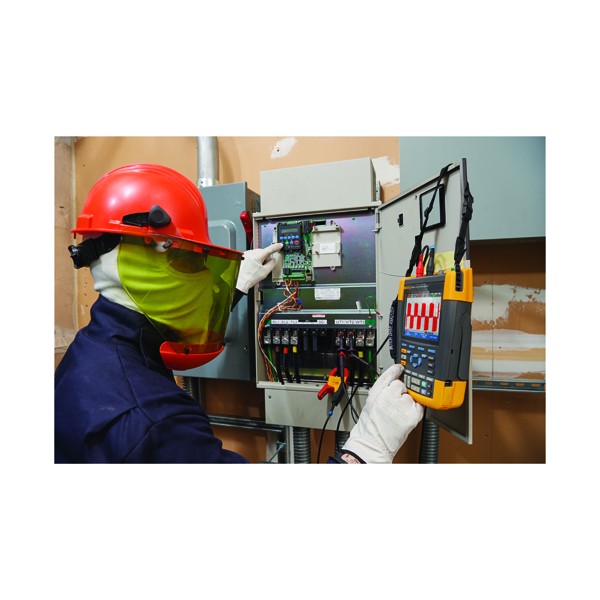

1본체에서 측정할 구간의 시험 항목을 고르고 화면의 연결 그림대로 프로브와 클램프를 연결합니다.
2프리셋 측정 프로파일에 따라 데이터 수집이 시작되면 결과 화면을 보고서에 저장하세요.
3조치 후 같은 시험을 반복해 조치 전·조치 후 보고서를 완성합니다.
4동봉된 2 GB USB 드라이브에서 FlukeView 2를 PC에 설치하세요.
5USB 스틱이나 미니 USB–USB 케이블로 보고서와 화면을 PC에 옮깁니다.

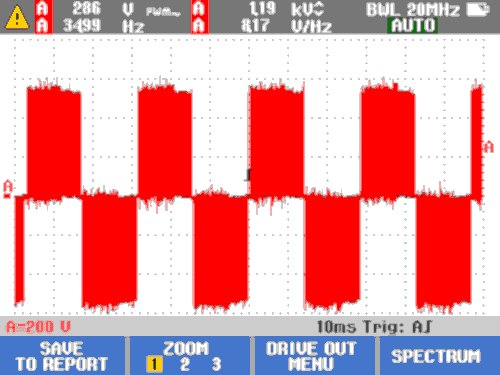

FLUKE-MDA-500 시리즈 - 인버터 출력 전압 파형이 표시된 측정 화면
인버터 출력 전압 파형이 표시된 측정 화면

사양

MDA-500 시리즈 510·550
비교·공통 사양

항목MDA-510MDA-550
채널 · 대역폭4채널 · 500 MHz4채널 · 500 MHz
안내형 측정드라이브 입력 · DC 버스 · 드라이브 출력 · 모터 입력MDA-510의 측정 + 모터 축 측정
고조파해당 없음DC~51차
축 전압 방전해당 없음지원
스펙트럼해당 없음1~9 kHz, 9~150 kHz (20 MHz 필터 켬) · 전압 변조 최대 500 MHz
샤프트 전압 프로브 설정해당 없음1:1 · 10:1 · 100:1
임펄스 방전 측정해당 없음상승·하강 시간 기준 백분율 표시
AC 전류 클램프 (i400s)1개3개
축 전압 세트 (SVS-500)해당 없음1개 (브러시 3개, 프로브 홀더, 결합식 확장 로드, 마그네틱 베이스)
포함 프로브VPS 100:1 고전압 프로브 3개(앨리게이터 클립) · VPS410-II-R 10:1 500 MHz 1개VPS 100:1 고전압 프로브 3개(앨리게이터 클립) · VPS410-II-R 10:1 500 MHz 1개

시리즈 공통 사양

항목사양
최대 전압 (10:1·100:1 프로브)1000 V
직류 전압최대 분해능 1 mV · 풀 스케일 999 카운트 · 4 s~10 µs/div ±(3 % + 6 카운트)
교류+직류 전압최대 1000 V · 최대 분해능 1 mV · 풀 스케일 1100 카운트
V PWM최대 분해능 10 mV · 풀 스케일 800 카운트 · 최대/최소 피크 ±0.2 div · 피크 투 피크 ±0.4 div
DC~60 Hz 정확도±(3 % + 10 카운트)
50 Hz / 60 Hz 정확도±(3 % + 10 카운트) - 0.6 % / - 0.4 %
60 Hz~20 kHz 정확도±(4 % + 15 카운트)
20 kHz~1 MHz 정확도±(6 % + 20 카운트)
1 MHz~25 MHz 정확도±(10 % + 20 카운트)
주파수 범위1.000 Hz~500 MHz · 풀 스케일 999 카운트 · ±(0.5 % + 2 카운트)
전압 프로브 설정1:1 · 10:1 · 20:1 · 100:1 · 200:1 · 1000:1
전류 클램프 환산 계수0.1 mV/A · 1 mV/A · 10 mV/A · 20 mV/A · 50 mV/A · 100 mV/A · 200 mV/A · 400 mV/A
판독값전압 차이(dV) · 시간 차이(Δt) · dV/dt · 오버슈트
불평형전압·전류 3상 평균 대비 최대 편차(%) · 지시값
보고서 화면 저장50개 (압축 비율에 따라 다름)
PC 전송2 GB USB 스틱 또는 미니 USB–USB 케이블 · FlukeView 2
배터리·충전BP291 리튬이온 배터리 · BC190 충전기
케이스·저장 장치C1740 운반 케이스 · 2 GB USB 드라이브(설명서, FlukeView 2 포함)

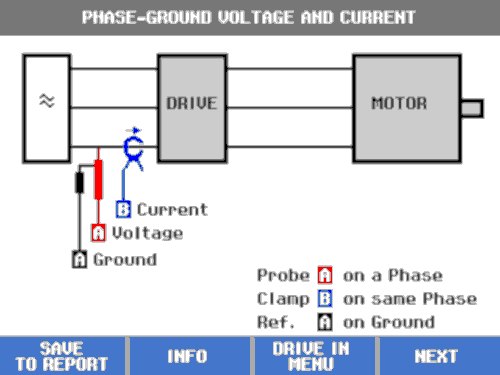

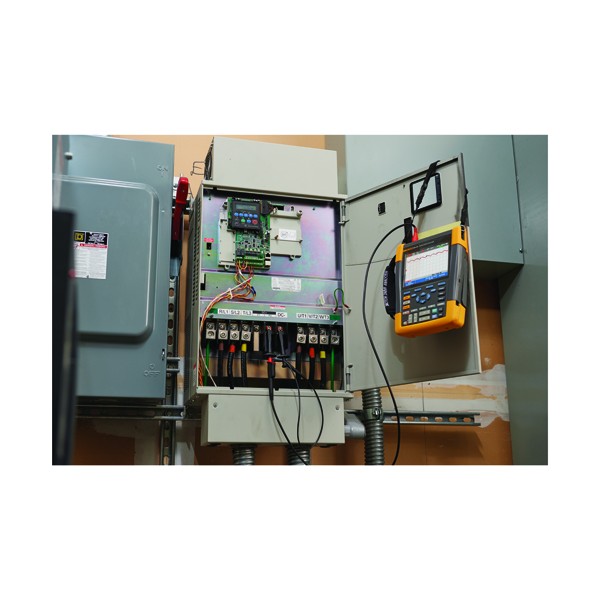

FLUKE-MDA-500 시리즈 - 드라이브와 모터 사이 전압·전류 프로브 연결 구성도
드라이브와 모터 사이 전압·전류 프로브 연결 구성도

활용 분야

MDA-500 시리즈가 쓰이는
인버터 드라이브 점검

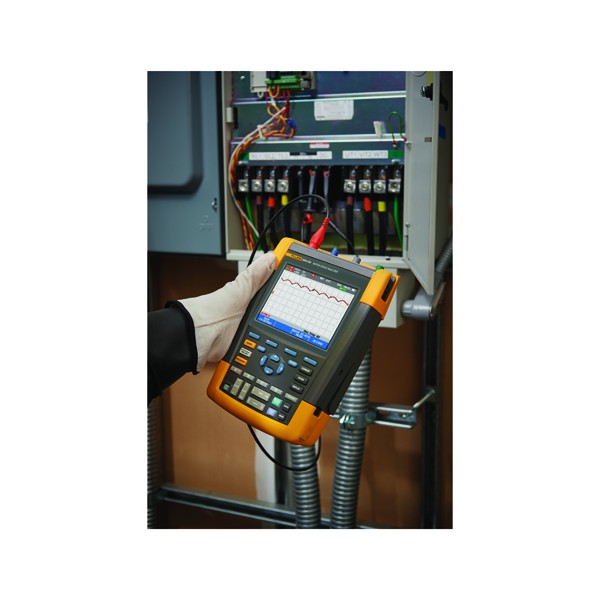

  • 인버터 구동 점검 — VFD 입력과 출력의 전압·전류를 확인합니다.

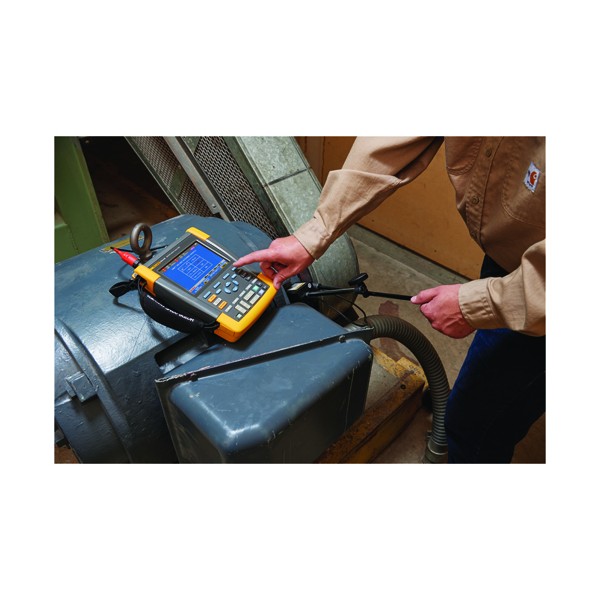

  • 모터 상태 점검 — 모터 입력 전압을 확인하고, 축 전압은 MDA-550으로 측정합니다.
  • 고조파·불평형 점검 — 전원 쪽 고조파와 전류 불평형을 확인합니다.
  • DC 버스 점검 — 부하가 걸린 상태의 DC 버스 성능을 기록합니다.

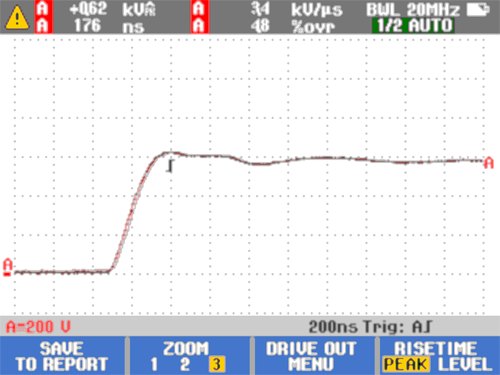

FLUKE-MDA-500 시리즈 - 전압 상승 파형이 표시된 측정 화면
전압 상승 파형이 표시된 측정 화면

선택 가이드

점검 범위에 맞는
MDA-500 시리즈 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
드라이브 입력·DC 버스·출력·모터 입력만 측정한다면MDA-510기본 4단계 측정에 필요한 4채널 500 MHz 구성이라 추가 기능 없이 핵심 점검을 마칠 수 있습니다.
고조파 오염까지 확인해야 한다면MDA-550DC~51차 고조파와 9~150 kHz 스펙트럼을 지원해 전원 쪽 오염 원인을 추적할 수 있습니다.
모터 샤프트 전압 방전을 측정해야 한다면MDA-550SVS-500 축 전압 세트가 포함되어 모터 축 전압 방전을 바로 확인할 수 있습니다.
같은 용도의 최신 구성과 비교하려면MDA-550 시리즈 III안내형 측정과 보고서 기능을 갖춘 4채널 500 MHz 모델이라 같은 점검 흐름을 최신 구성으로 진행합니다.

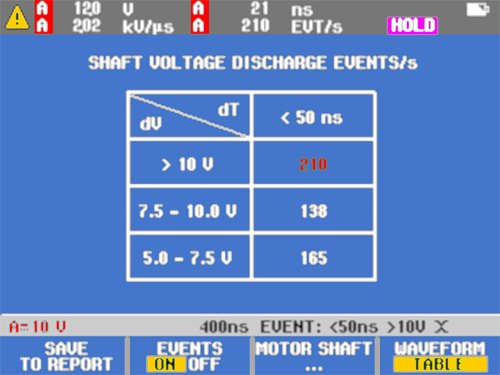

FLUKE-MDA-500 시리즈 - 샤프트 전압 방전 이벤트가 표시된 측정 화면
샤프트 전압 방전 이벤트가 표시된 측정 화면

구성·옵션

MDA-500 시리즈 모델별 구성품 비교

구분MDA-510MDA-550
분석기 본체4채널 · 500 MHz4채널 · 500 MHz · 고조파 · 축 전압 측정 포함
배터리·충전BP291 리튬이온 배터리 · BC190 충전기BP291 리튬이온 배터리 · BC190 충전기
프로브VPS 100:1 고전압 프로브 3개(앨리게이터 클립) · VPS410-II-R 10:1 500 MHz 1개VPS 100:1 고전압 프로브 3개(앨리게이터 클립) · VPS410-II-R 10:1 500 MHz 1개
클램프i400s AC 전류 클램프 1개i400s AC 전류 클램프 3개
축 전압해당 없음SVS-500 샤프트 전압 세트 1개(브러시 3개, 프로브 홀더, 결합식 확장 로드, 마그네틱 베이스)
케이스·소프트웨어C1740 운반 케이스 · 2 GB USB 드라이브(설명서, FlukeView 2 포함)C1740 운반 케이스 · 2 GB USB 드라이브(설명서, FlukeView 2 포함)

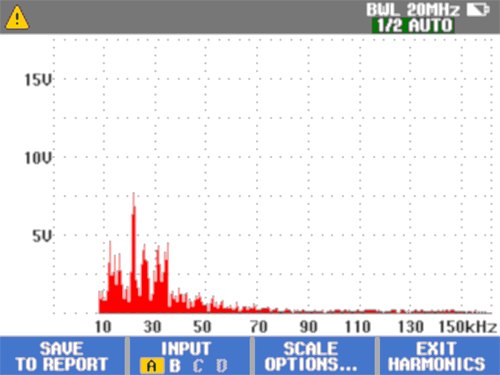

FLUKE-MDA-500 시리즈 - 고조파 스펙트럼이 표시된 측정 화면
고조파 스펙트럼이 표시된 측정 화면

교정

MDA-500 시리즈 교정 관리와
KOLAS 안내

모델마다 프로브와 클램프 수가 다르므로, 교정 대상 액세서리 목록을 구성표와 함께 관리하세요. 분석기와 액세서리가 KOLAS 인정 범위에 해당하는지 (주)테솔이 확인해 교정 방법과 일정을 안내해 드립니다.
